CTP2000-Uhr-Schnittstellenmodule
Taktschnittstellenmodule sorgen für die Taktverteilung zwischen den Modulen, wenn die Backplane von Sprachanwendungen verwendet wird.
Das Clock Rear Transition Module (RTM) wird verwendet, um einen Referenztakt in die CTP2000-Plattform einzugeben. Der Takt-RTM wird im hinteren Teil des Gehäuses hinter dem ersten Schnittstellenmodul wie folgt verbaut:
Bei CTP2008 Geräten der erste Steckplatz über dem Prozessor-RTM.
Bei den Geräten CTP2024 und CTP2056 befindet sich der erste Steckplatz unterhalb des Prozessor-RTM.

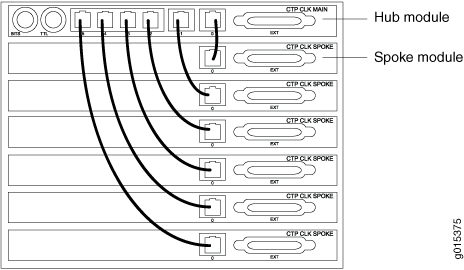

Die Taktverteilung erfolgt über eine "Hub-and-Spoke"-Konfiguration, die aus einem Hauptmodul und einem Spoke-Modul besteht. Clock-Hauptmodule (Abbildung 1) und Clock-Spoke-Module (Abbildung 2) ermöglichen mehr Takteingangstypen im CTP2000-Gehäuse und bieten die Möglichkeit zur Taktverteilung, wenn sowohl serielle oder T1/E1-Schnittstellenmodule als auch Sprachmodule im selben CTP2000-Gehäuse installiert sind.
Das Uhren-Hauptmodul nimmt eine externe Taktreferenz auf und verteilt sie über ein Twisted-Pair-Kabel an das Speichenmodul. Jede Nicht-Voice-Karte empfängt den Takt auf dem ersten RJ-45 und sendet ihn an das Frontmodul.
Das Haupttaktmodul verfügt über zwei BNC-Eingänge (BITS und TTL), sechs RJ-45-Ports und einen DB-25-Port. Jeder RJ-45-Port kann mit einem Speichenmodul verbunden werden. Das Spoke-Modul verfügt über einen RJ-45-Eingangsport und eine DB-25-Schnittstelle. (Siehe Abbildung 1, Abbildung 2 und Abbildung 3.)
Die neueste Version des Clock-Hauptmoduls verfügt nicht über einen BITS-Anschluss und unterstützt keinen BITS-BNC-Eingang mehr. Wenn Sie eine BITS-Timing-Referenz zu oder von einem CTP2000-Knoten benötigen, können Sie einen der Ports te-0/0 bis te-0/3 verwenden, wenn Sie ein T1/E1-Schnittstellenmodul im ersten Steckplatz haben.
Der BITS-Eingang ist eine T1/E1-Line-Interface-Einheit (LIU) mit aktivierter AMI-Codierung (Alternate Mark Inversion) und deaktiviertem B8ZS/HDB3 (Zero Suppression). Die Entzerrung ist für ein 0-133 Fuß langes Kabel eingestellt. Ein interner 100-Ohm-Abschluss ist vorhanden, muss jedoch je nach Art der verwendeten Verkabelung möglicherweise extern erweitert werden. Jedes gültige AMI-Signal funktioniert einwandfrei und ist nicht nur auf das "alle 1" BITS-Signal beschränkt, sondern die Dichte muss ausreichend sein, um LOS zu verhindern (gemäß der ITU G.775-Empfehlung). Der TTL-Eingang hat einen Slice-Punkt von 3,3 V/2 = 1,65 V relativ zur Chassismasse (GND). Daher registriert jedes Signal auf dem koaxialen Mittelleiter, das durch diese Spannung fließt, einen Übergang. Neben TTL gibt es viele Signale, die dieses Kriterium erfüllen. Es muss ein externer Abschluss vorgesehen werden, der der Impedanz des Kabels entspricht, das zum BNC-Anschluss führt.
Wenn Sie die Rate im CTP-Menü konfigurieren können, unterstützt die TTL eine Frequenz von 2048 KHz für den TTL-Takteingang, vorausgesetzt, das Signal ist gut und rauschfrei (ordnungsgemäß terminiert). TTL ist ratenagil, während BITS auf T1/E1-Frequenzen beschränkt ist.
Der TTL-Eingang ist hochohmig (kein integrierter Abschluss im Lieferumfang enthalten), da möglicherweise eine Vielzahl von Kabeltypen vorhanden sind, mit denen Sie das Signal zu diesem Anschluss leiten können, z. B. RG-58-Koax (50 Ohm), RG-59-Koax (75 Ohm) oder Twisted Pair (100-120 Ohm). Anstatt einen bestimmten Impedanzabschluss auf der Platine anzubringen und ihn falsch ausführen zu lassen, empfehlen wir, den Impedanzabschluss basierend auf Ihrer Netzwerkumgebung zu konfigurieren. Beispielsweise ist ein 50-Ohm-Abschluss erforderlich, wenn Sie ein RG-58/U-Koaxialkabel mit einer Impedanz von 50 Ohm verwenden.
Externer Referenztakt
Das CTP2000 Gerät kann den externen Referenztakt von einem der folgenden Eingänge am Uhrenhauptmodul empfangen:
Der DB-25-Stecker. Der Takteingang befindet sich an den Pins 24 und 11.
Die T1/E1-BITS-Eingänge
Hinweis:Die neueste Version des Clock-Hauptmoduls verfügt nicht über den BITS-Anschluss und unterstützt keinen BITS-Eingang mehr. Wenn Sie eine BITS-Timing-Referenz zu oder von einem CTP2000-Knoten benötigen, können Sie einen der Ports te-0/0 bis te-0/3 verwenden, wenn Sie ein T1/E1-Schnittstellenmodul im ersten Steckplatz haben.
Der T1/E1 TTL-Eingang
Installationshinweise für Clock-Interface-Module
Hauptmodule und Spoke-Module können nicht im laufenden Betrieb ausgetauscht werden.
Nicht-Sprachmodule und Sprachmodule können in jedem Steckplatz installiert werden.
Haupttakt-RTMs müssen in Steckplatz 0 entweder hinter einem seriellen Modul oder einem T1/E1-Modul installiert werden.
Spoke-RTMs müssen hinter seriellen Modulen und dem T1/E1-Steckplatz mit der niedrigsten Nummer installiert werden.
Wenn ein T1/E1-Modul in dem Steckplatz installiert wird, der dem Prozessor am nächsten liegt, wird hinter T1/E1-Modulen kein Spoke-RTM benötigt. Sie werden mit der H.100-Uhr synchronisiert.
Für Plattformen, die nur Nicht-Voice-Karten (seriell oder T1/E1-Modul) enthalten, wird nur ein Haupt-RTM für den externen Taktreferenzeingang benötigt.
Der RTM-Takt befindet sich im hinteren Teil des Steckplatzes 0 neben dem CPU-Steckplatz. Wenn Sie von einem älteren Prozessor auf einen PP833/PPF84-Prozessor aufrüsten, können Sie die CPU-RTM im Gehäuse belassen. Wenn Sie die RTM-CPU im Gehäuse belassen, wird die Funktion des PP833/PPF84-Prozessors nicht beeinträchtigt. Wenn Sie das RTM installiert lassen, wird ein ordnungsgemäßer Luftstrom innerhalb des CTP-Knotens gewährleistet.
