Montieren des AP63 Access Points

Sie können den AP63 entweder an einer Wand oder an einem Mast mit zwei Methoden montieren – bündig oder gelenkig.

Halterungen für AP63

Sie können die Unterputz- und Gelenkmontagehalterungen auch separat bestellen. In Tabelle 1 sind die Teilenummern für die Montagehalterungen aufgeführt.

Tabelle 1: Teilenummern für AP63-Montagehalterungen
Teilenummer Beschreibung
APOUTBR-FM Halterungen für bündige Montage
APOUTBR-ART2 Bewegliche Montagehalterungen

Montagehalterungen für bündige Montage

Das Montagezubehör für die Unterputzmontage umfasst Folgendes:

  • Eine bündige Montagehalterung (Teilenummer: APOUTBR-FM)

  • Zwei Schlauchschellen

  • Vier M6 Schrauben

  • Vier Sätze M6-Schrauben, Unterlegscheiben und Federscheiben

  • Fünf Sätze Dübel und Schrauben

Abbildung 1 zeigt die Schraubenlöcher, die für die Montage an Wand und Mast verwendet werden sollen.

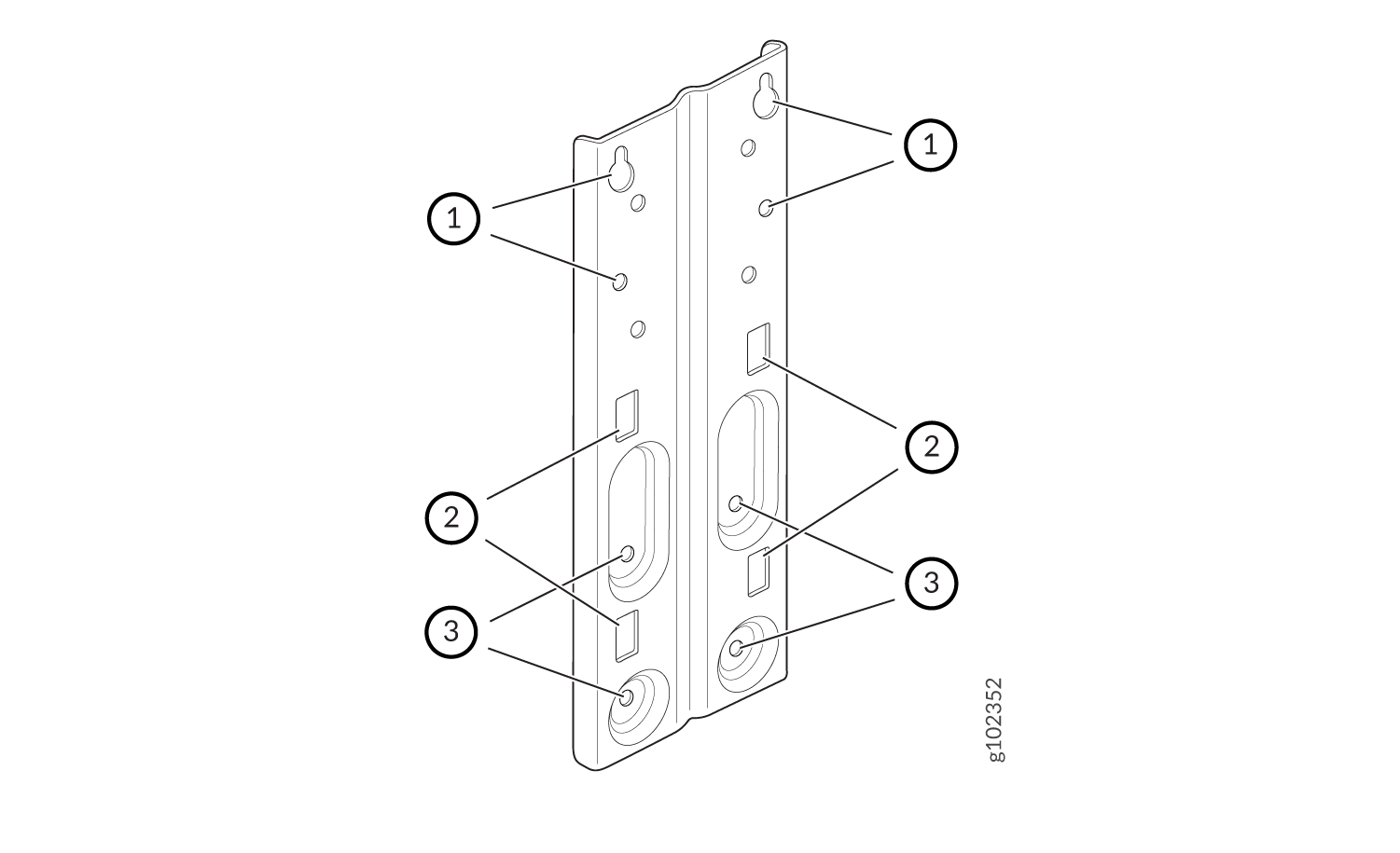

Abbildung 1: APOUTBR-FM Unterputzhalterung APOUTBR-FM Flush Mount Bracket
1—Schraubenlöcher für die Montage eines AP63 an einer Wand 2—Löcher zur Befestigung von Schlauchschellen
3—Schraubenlöcher zur Befestigung der Halterung an einem AP63

Montagehalterungen für die Gelenkmontagemethode

Das Montagezubehör für die Gelenkmontage umfasst Folgendes:

  • Drei Montagewinkel (Teilenummer: APOUTBR-ART2):

    • Halterung 1

    • Halterung 2

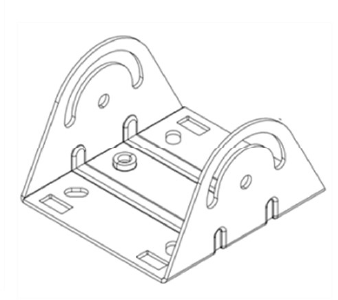

    • Halterung 3

  • Vier M6x10mm Schrauben

  • Vier Schrauben und Muttern

Schließen Sie das Erdungskabel an

Wir empfehlen, den Access Point zu erden, bevor Sie ihn an einer Wand oder einem Mast montieren. Der AP63 verfügt über einen Einloch-Schutzerdungsanschluss auf der Rückseite. Verwenden Sie diese Erdungsklemme, um den Access Point zu erden.

So erden Sie den AP63:

  1. Entferne die Schraube.
  2. Legen Sie die am Erdungskabel befestigte Erdungsöse über die Erdungsklemme.
  3. Befestigen Sie den Erdungskabelschuh mit der Schraube an der Erdungsklemme.

Montieren Sie den AP63 an einer Wand (bündig montiert)

So montieren Sie den AP63 bündig an einer Wand:
  1. Bohren Sie vier Löcher an der Wand basierend auf der Position der Löcher, die in Abbildung 1 mit der Beschriftung #1 markiert sind
  2. Setzen Sie Schrauben in die beiden oberen Löcher ein. Ziehen Sie die Schrauben nicht vollständig an.
  3. Befestigen Sie die APOUTBR-FM-Unterputzhalterung mit den vier Schrauben, Unterlegscheiben und Sicherungsscheiben, die zusammen mit dem AP geliefert werden, am AP. Verwenden Sie die Halterungsschraubenlöcher, die in Abbildung 1 mit der Beschriftung #3 markiert sind.

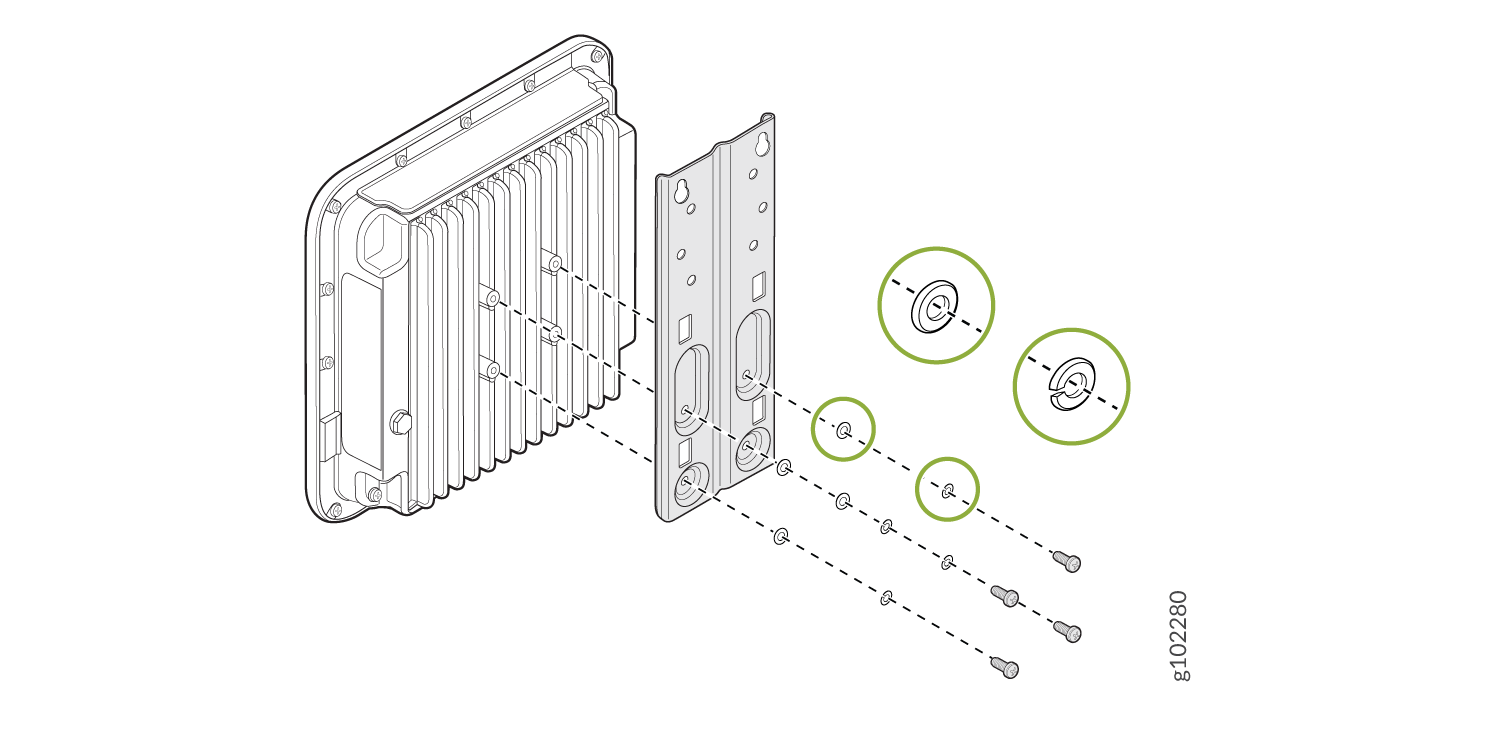

    Abbildung 2: Befestigen Sie die APOUTBR-FM-Unterputzhalterung an einem AP63 Attach the APOUTBR-FM Flush Mount Bracket to an AP63
  4. Positionieren Sie den AP so, dass die beiden Schrauben, die Sie in Schritt 1 eingesetzt haben, in die Löcher in der Halterung passen. Schieben Sie den AP nach unten, damit die Schrauben einrasten.

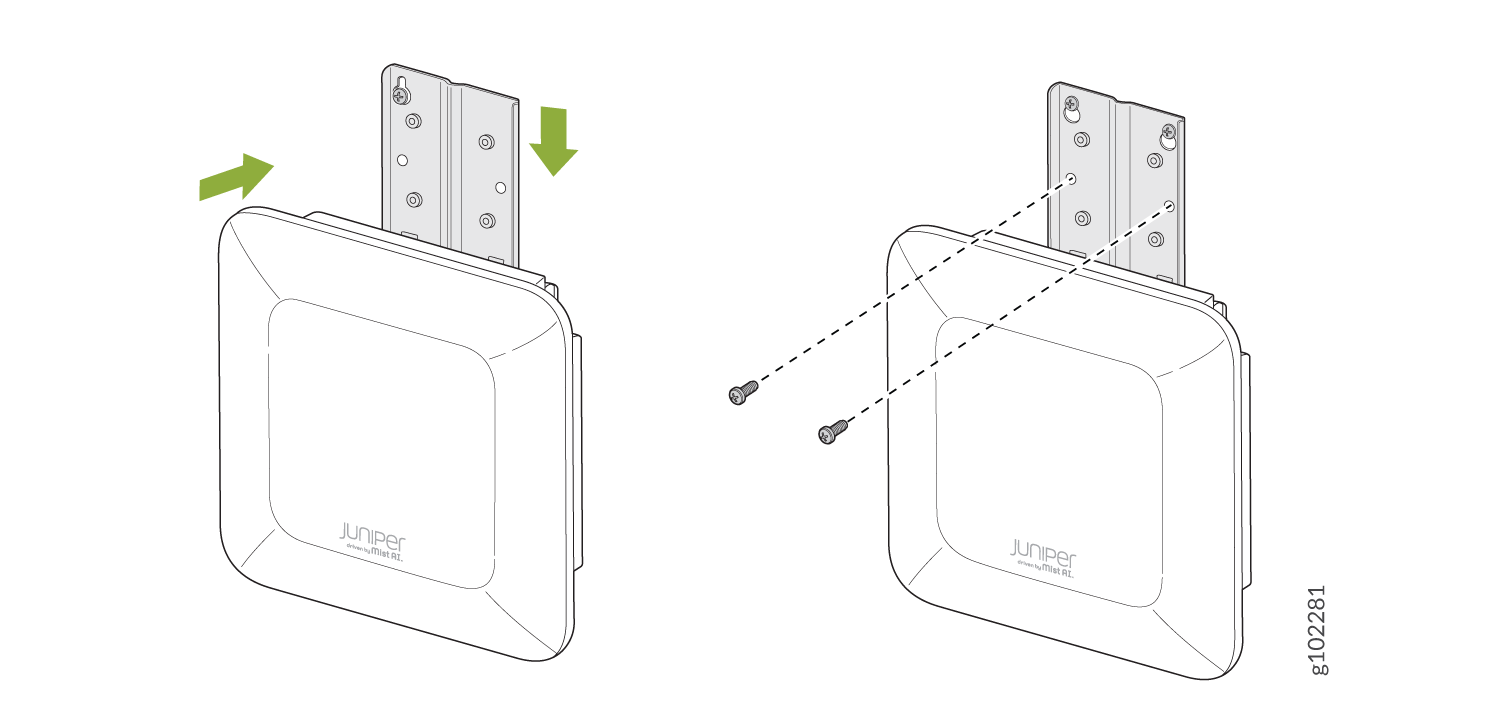

    Abbildung 3: Montieren eines AP63 an einer Wand (bündige Montage) Mount an AP63 on a Wall (Flush Mount)
  5. Setzen Sie die anderen beiden Schrauben ein und ziehen Sie dann alle vier Schrauben fest.

Montieren Sie den AP63 an einem Mast (bündige Montage)

So montieren Sie den AP63 bündig an einem Mast:
  1. Befestigen Sie die Schlauchschellen an der Unterputzhalterung APOUTBR-FM. Verwenden Sie einen Schraubendreher, um die Schlauchschellen zu lösen, und führen Sie die Schlauchschellen dann durch die Schlitze in der bündigen Montagehalterung.

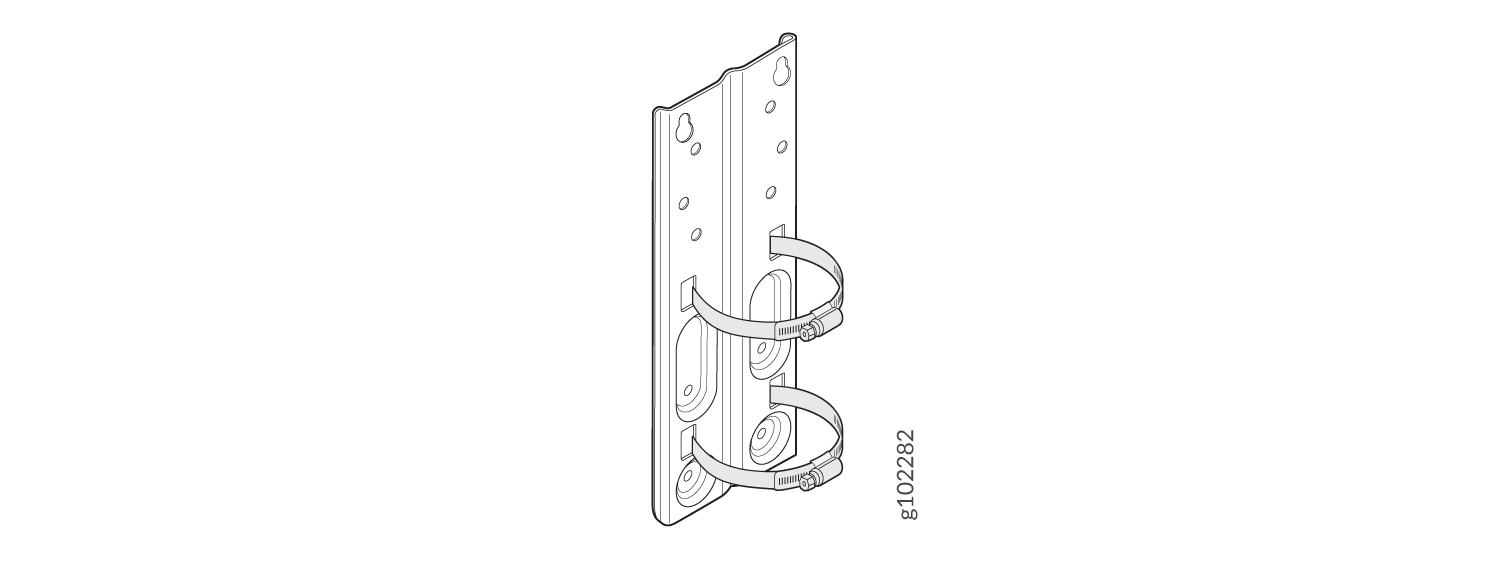

    Abbildung 4: Befestigen Sie die Schlauchschellen an der Unterputzhalterung Attach Hose Clamps to the APOUTBR-FM Flush Mount Bracket APOUTBR-FM
  2. Befestigen Sie die APOUTBR-FM-Unterputzhalterung mit den vier Schrauben, Unterlegscheiben und Sicherungsscheiben, die zusammen mit dem AP geliefert werden, am AP.

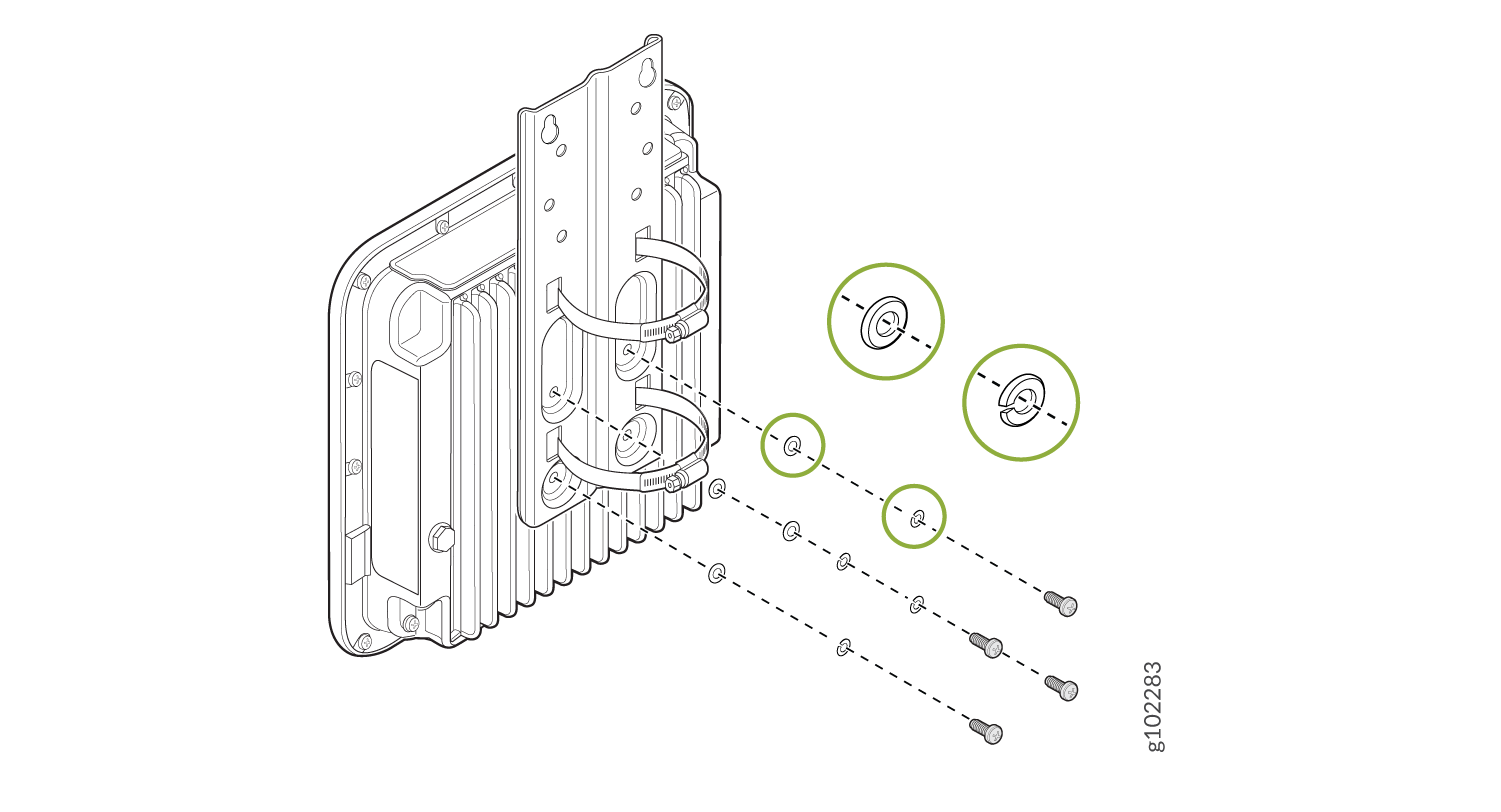

    Abbildung 5: Befestigen der APOUTBR-FM-Unterputzhalterung an einem AP63 Attach the APOUTBR-FM Flush Mount Bracket to an AP63
  3. Montieren Sie den AP an der Stange. Wickeln Sie das offene Ende der Schlauchschellen um die Stange und ziehen Sie die Schlauchschellenschrauben mit einem Schraubendreher fest. Ziehen Sie die Schrauben fest, bis der AP und die Halterungsbaugruppe befestigt sind.

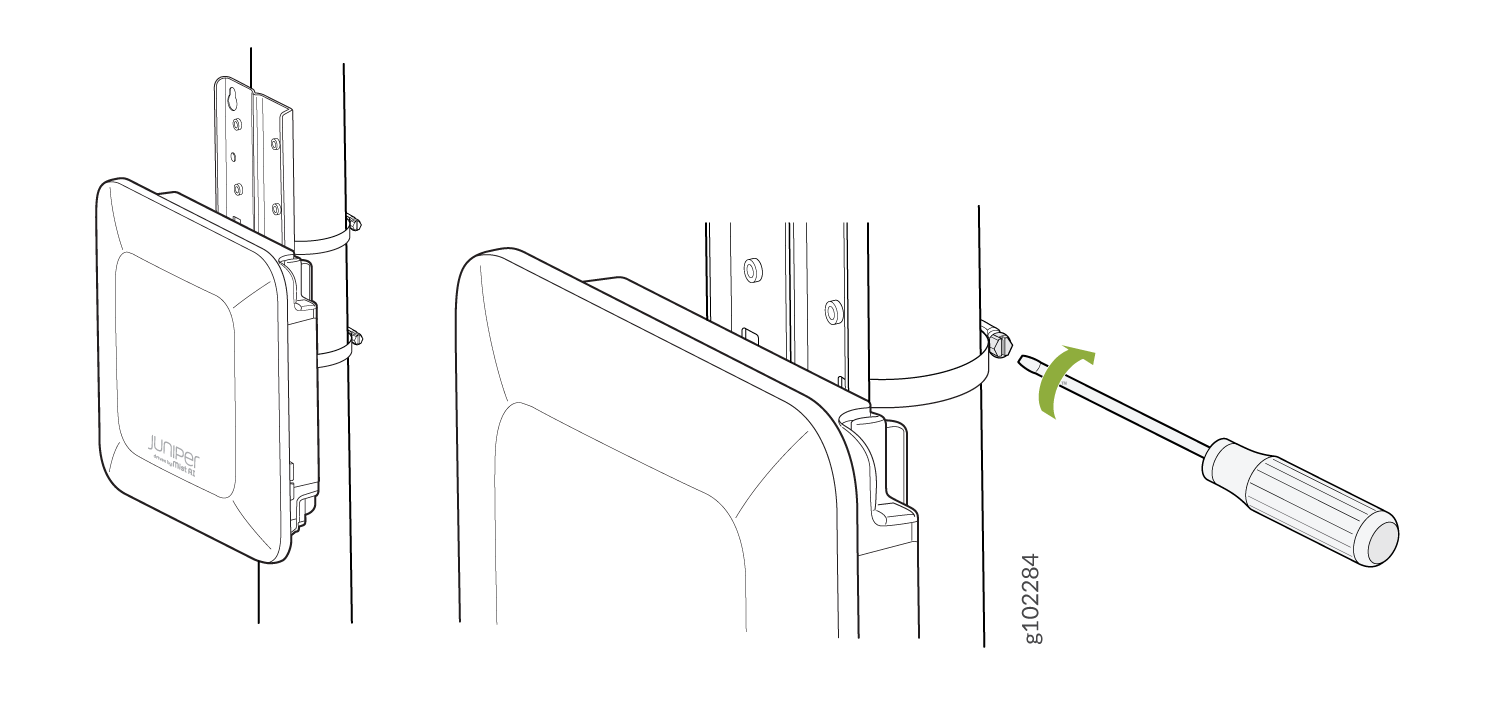

    Abbildung 6: Montieren eines AP63 an einem Mast (bündige Montage) Mount an AP63 on a Pole (Flush Mount)

Montieren Sie den AP63 an einer Wand (Gelenkhalterung)

So montieren Sie den AP63 mit der Gelenkhalterung an einer Wand:
  1. Befestigen Sie die bündige Montagehalterung APOUTBR-FM mit den vier M6x16-mm-Schrauben, Unterlegscheiben und Sicherungsscheiben am AP.
    Abbildung 7: Befestigen der Unterputzhalterung APOUTBR-FM an einem AP63 Attach the APOUTBR-FM Flush Mount Bracket to an AP63
  2. Befestigen Sie die APOUTBR-ART2 Montagehalterung 3 mit den vier M6x10mm Schrauben an der Unterputzhalterung APOUTBR-FM.

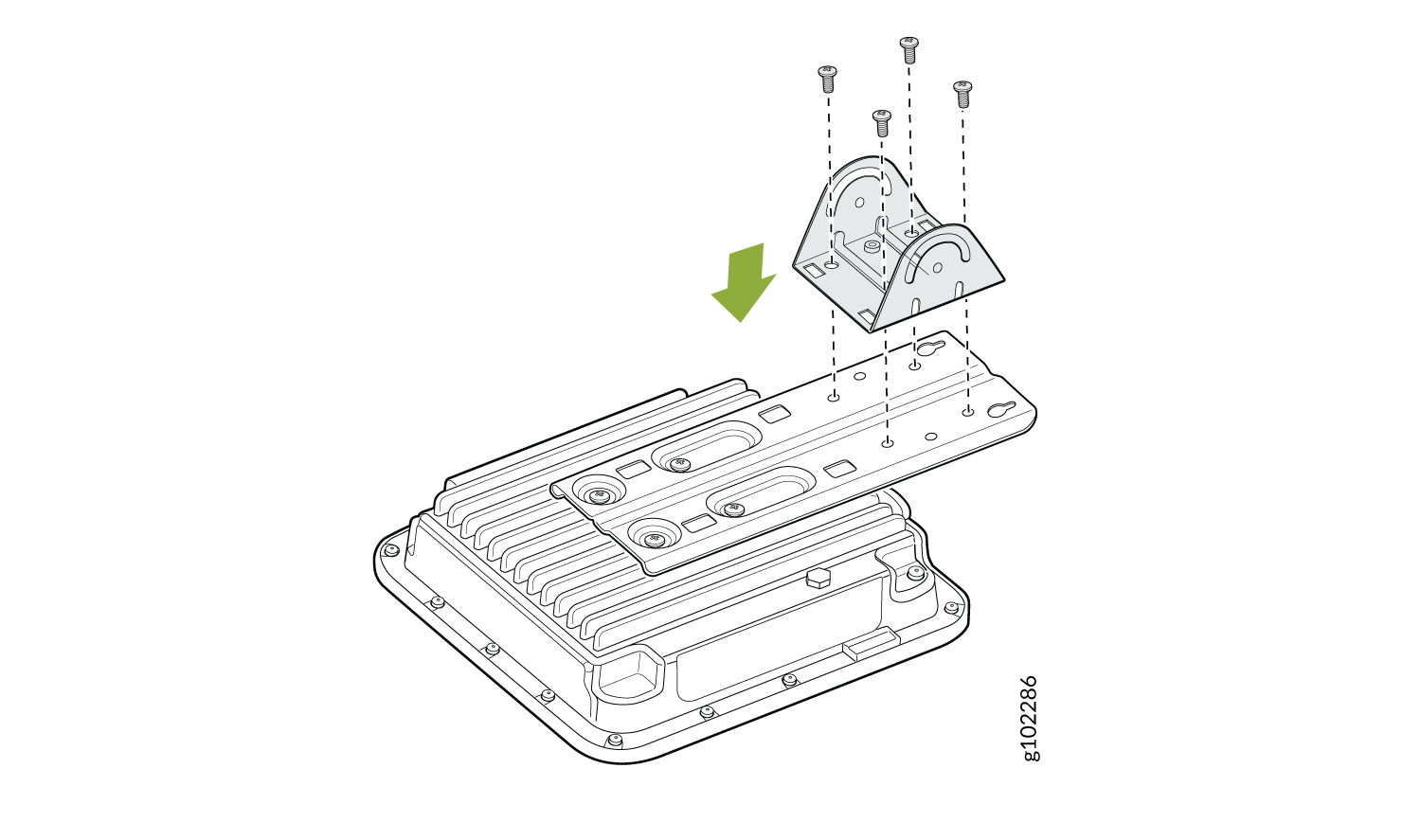

    Abbildung 8: Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 an der APOUTBR-FM-Unterputzhalterung Attach the APOUTBR-ART2 Mounting Bracket 3 to the APOUTBR-FM Flush Mount Bracket
  3. Demontieren Sie die APOUTBR-ART2-Montagehalterung 1, indem Sie die beiden Schrauben entfernen.
    Abbildung 9: Demontieren Sie die APOUTBR-ART2-Montagehalterung 1 Disassemble the APOUTBR-ART2 Mounting Bracket 1
  4. Montieren Sie die APOUTBR-ART2 Montagehalterung 1 mit vier Schrauben an der Wand.

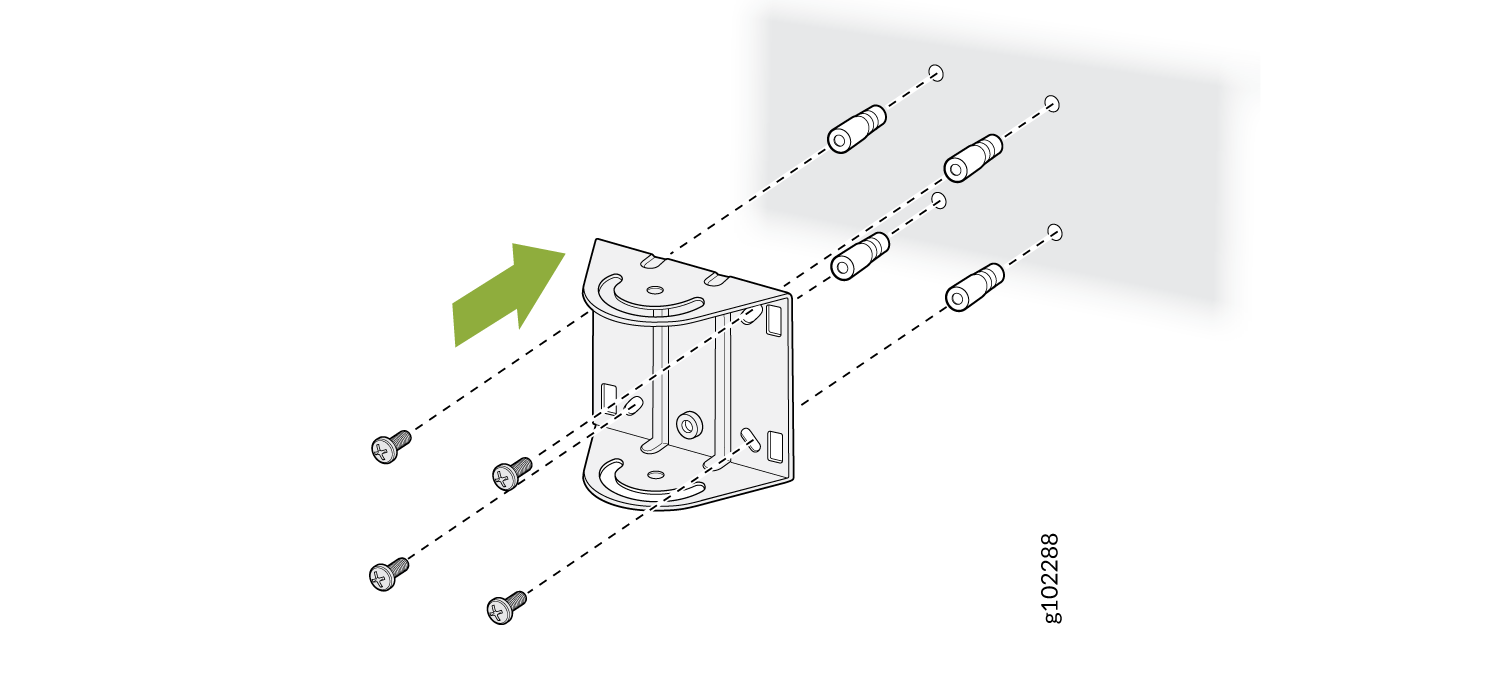

    Abbildung 10: Installieren Sie die APOUTBR-ART2-Montagehalterung 1 an einer Wand Install the APOUTBR-ART2 Mounting Bracket 1 on a Wall
  5. Befestigen Sie die APOUTBR-ART2-Montagehalterung 2 mit zwei Schrauben und Muttern an der Montagehalterung 1. Richten Sie die Seite mit "← UP →" aus, wie in Abbildung 11 gezeigt.
    Abbildung 11: Befestigen Sie die APOUTBR-ART2-Montagehalterung 2 an der Montagehalterung 1 Attach the APOUTBR-ART2 Mounting Bracket 2 to the Mounting Bracket 1
  6. Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 mit zwei Schrauben und Muttern an der Montagehalterung 2.

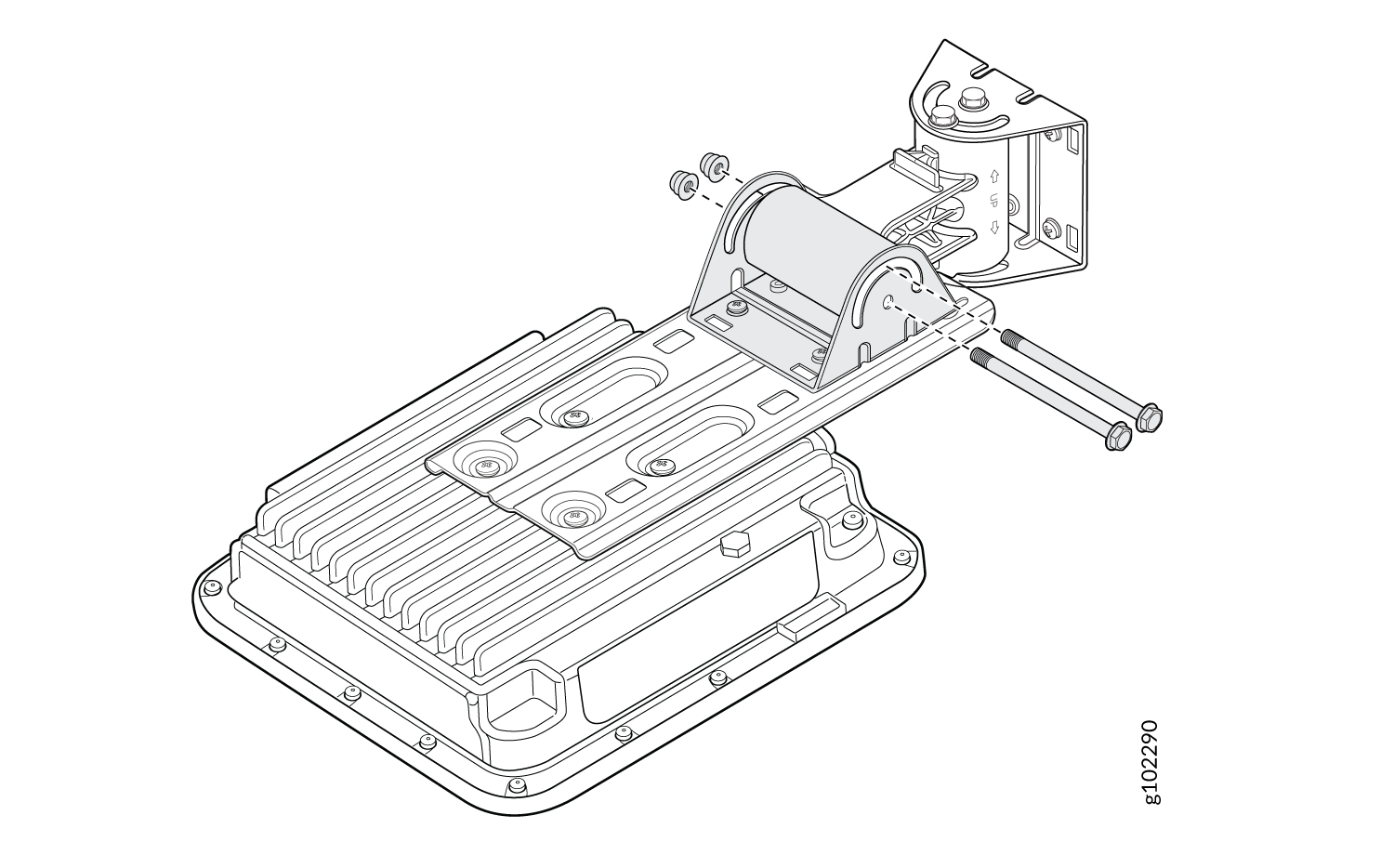

    Abbildung 12: Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 an der Montagehalterung 2 Attach the APOUTBR-ART2 Mounting Bracket 3 to the Mounting Bracket 2

Montieren Sie den AP63 an einer Stange (Gelenkhalterung)

So montieren Sie den AP63 mit der Gelenkhalterung an einer Wand:
  1. Befestigen Sie die bündige Montagehalterung APOUTBR-FM mit den vier M6x16-mm-Schrauben, Unterlegscheiben und Sicherungsscheiben am AP.

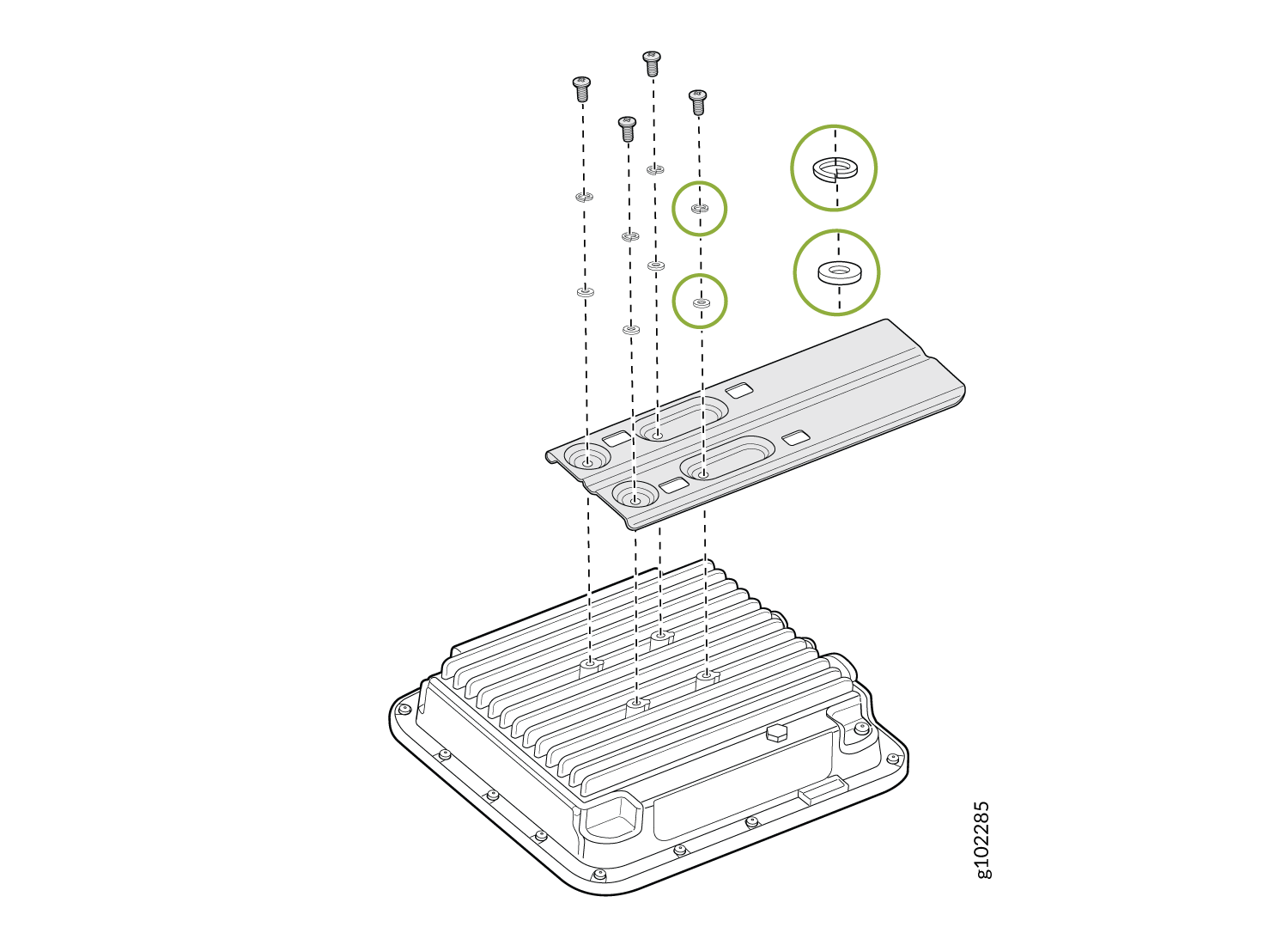

    Abbildung 13: Befestigen der Unterputzhalterung APOUTBR-FM an einem AP63 Attach the APOUTBR-FM Flush Mount Bracket to an AP63
  2. Befestigen Sie die APOUTBR-ART2 Montagehalterung 3 mit den vier M6x10mm Schrauben an der Unterputzhalterung APOUTBR-FM.
    Abbildung 14: Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 an der APOUTBR-FM-Unterputzhalterung Attach the APOUTBR-ART2 Mounting Bracket 3 to the APOUTBR-FM Flush Mount Bracket
  3. Befestigen Sie die Schlauchschellen an der APOUTBR-ART2-Montagehalterung 1. Verwenden Sie einen Schraubendreher, um die Schlauchschellen zu lösen, und führen Sie die Schlauchschellen dann durch die Schlitze an der Halterung.
  4. Befestigen Sie die APOUTBR-ART2-Montagehalterung 1 an der Stange. Wickeln Sie das offene Ende der Schlauchschellen um die Stange und ziehen Sie die Schlauchschellenschrauben mit einem Schraubendreher fest. Ziehen Sie die Schrauben fest, bis die Halterung befestigt ist.
    Abbildung 15: Befestigen Sie die APOUTBR-ART2-Montagehalterung 1 an einem Mast Attach the APOUTBR-ART2 Mounting Bracket 1 to a Pole
  5. Befestigen Sie die APOUTBR-ART2-Montagehalterung 2 mit zwei Schrauben und Muttern, die im Halterungssatz enthalten sind, an der Montagehalterung 1. Richten Sie die Seite mit der Beschriftung ← UP → aus, wie in Abbildung 16 gezeigt.
    Abbildung 16: Befestigen Sie die APOUTBR-ART2-Montagehalterung 2 an der Montagehalterung 1 Attach the APOUTBR-ART2 Mounting Bracket 2 to the Mounting Bracket 1
  6. Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 mit zwei Schrauben und Muttern, die im Halterungssatz enthalten sind, an der Montagehalterung 2.

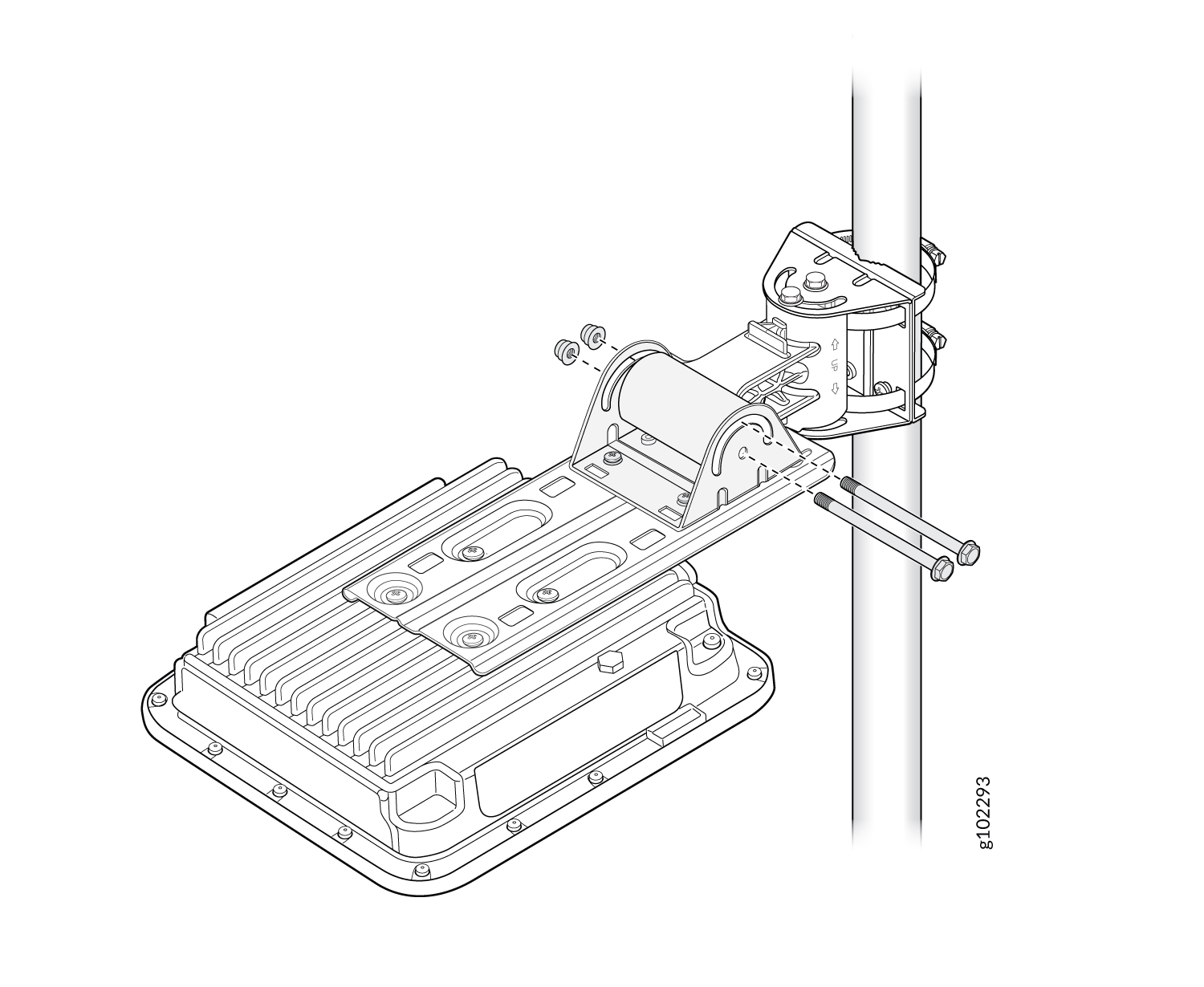

    Abbildung 17: Befestigen Sie die APOUTBR-ART2-Montagehalterung 3 an der Montagehalterung 2 Attach the APOUTBR-ART2 Mounting Bracket 3 to the Mounting Bracket 2

RJ-45-Kabelverschraubung anschließen

Verwenden Sie eine RJ-45-Kabelverschraubung, wenn Sie ein RJ-45-Kabel an den AP anschließen. Die Kabelverschraubung dient zur Sicherung des RJ-45-Kabels und schützt das Kabel vor Beschädigungen. So schließen Sie ein RJ-45-Kabel mit der Kabelverschraubung an:
  1. Kabelverschraubung demontieren:

    1. Entfernen Sie die Kabelverschraubungsmutter, indem Sie sie gegen den Uhrzeigersinn drehen.

    2. Entfernen Sie das blaue Siegel. Stellen Sie sicher, dass Sie die richtige Dichtung auswählen. Die Kabelverschraubung hat zwei Dichtungen – eine blaue Dichtung (7 mm bis 9,5 mm Durchmesser) und eine rote Dichtung (5,5 mm bis 7 mm Durchmesser).

    Abbildung 18: Demontieren einer RJ-45-Kabelverschraubung Disassemble an RJ-45 Cable Gland
  2. Führen Sie das RJ-45-Kabel durch die Kabelverschraubung:

    1. Öffnen Sie die Dichtung und führen Sie das RJ-45-Kabel durch die Mutter und die Dichtung.

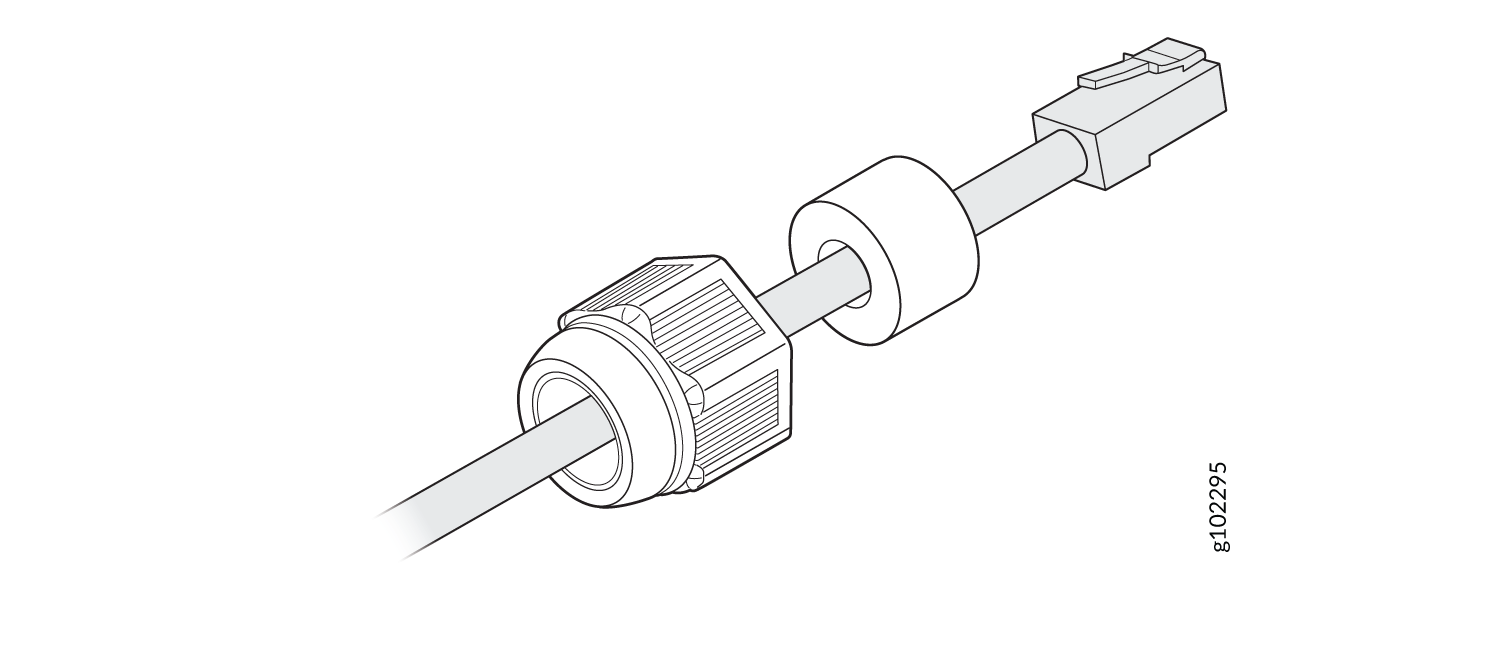

      Abbildung 19: Führen Sie das RJ-45-Kabel durch die Mutter und die Dichtung der Kabelverschraubung Insert the RJ-45 Cable Through the Nut and the Seal of the Cable Gland

    2. Schieben Sie das RJ-45-Kabel durch die Kabelverschraubung. Schieben Sie die Dichtung in die Kabelverschraubung und ziehen Sie die Mutter locker fest.

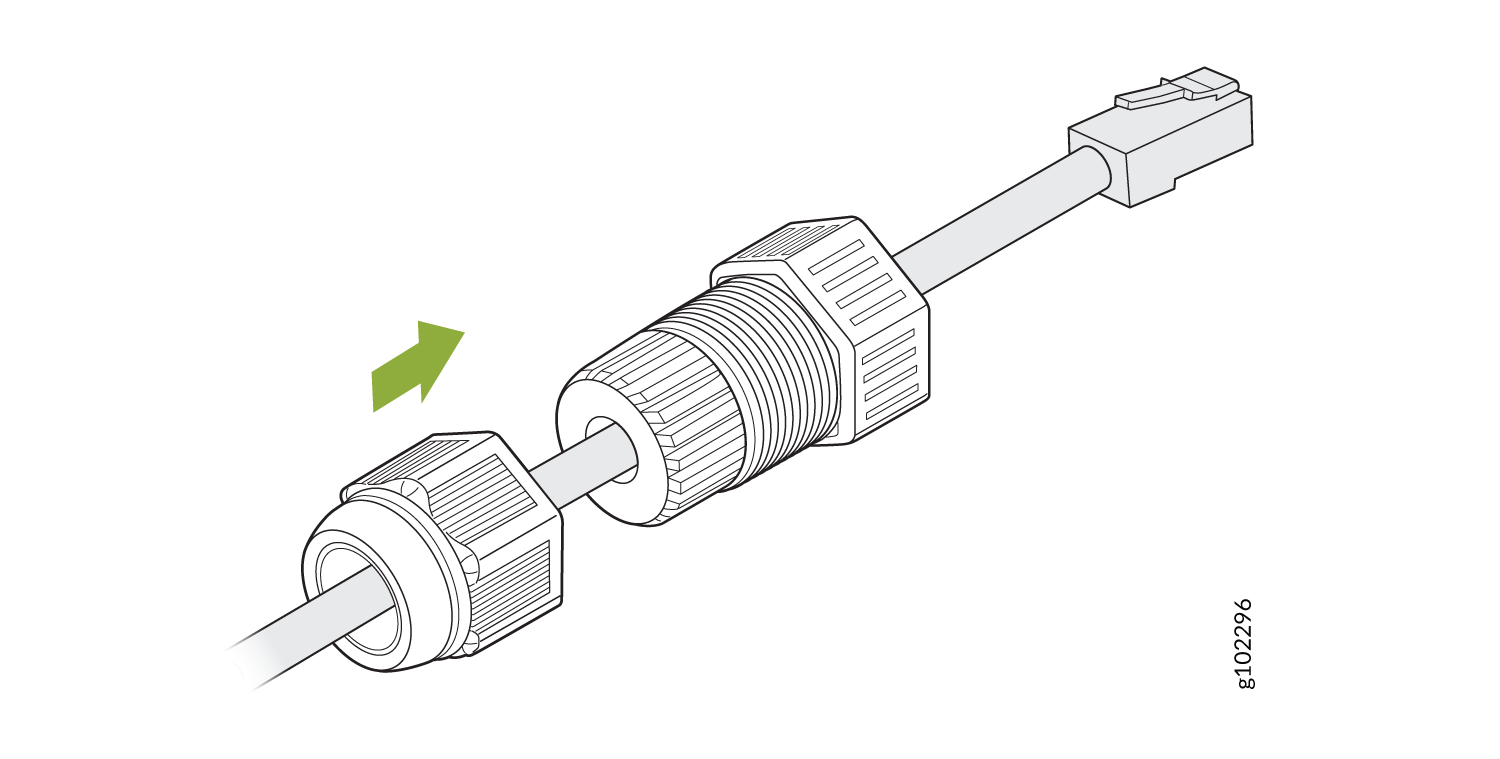

      Abbildung 20: Schieben Sie das RJ-45-Kabel durch die Kabelverschraubung Push the RJ-45 Cable Through the Cable Gland
  3. Schließen Sie das RJ-45-Kabel an den AP-Port an. Befestigen Sie die Kabelverschraubung am AP und ziehen Sie sie mit einem Drehmoment von 10–12 kg-cm fest. Ziehen Sie dann die Mutter mit einem Drehmoment von 7–10 kg-cm vollständig an der Kabelverschraubung fest.

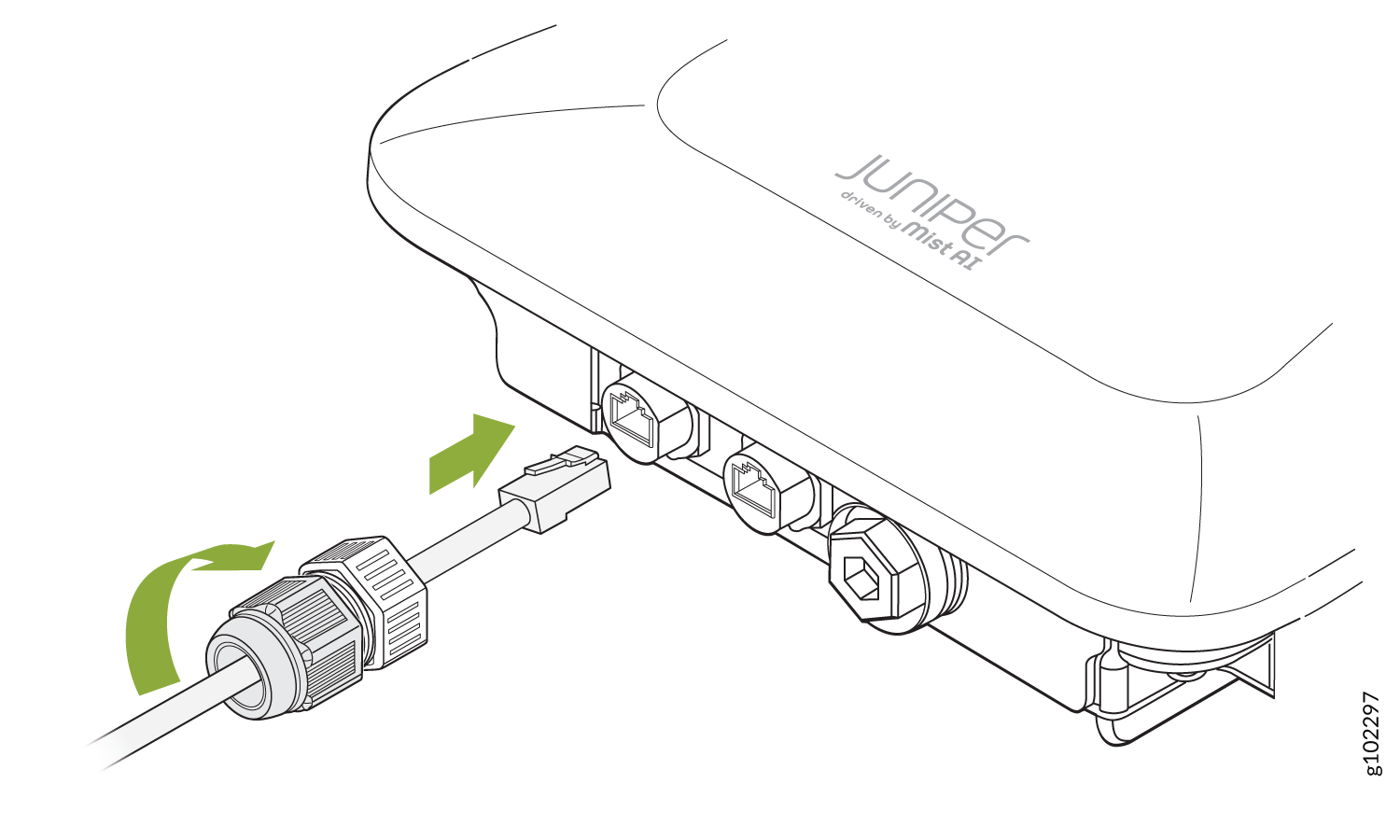

    Abbildung 21: Befestigen einer Kabelverschraubung am AP63 Attach a Cable Gland to the AP63
