Wartung des SATA-Solid-State-Laufwerks in einem ACX7100-48L

Entfernen eines SATA-Solid-State-Laufwerks aus einem ACX7100-48L

Bevor Sie eine SATA-SSD aus dem Gerät entfernen, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen getroffen haben, um Schäden durch elektrostatische Entladung (ESD) zu vermeiden (siehe Verhindern von Schäden durch elektrostatische Entladung).

Stellen Sie sicher, dass Sie die folgenden Teile und Tools zur Verfügung haben, um eine SATA-SSD aus einem ACX7100-48L-Router zu entfernen:

  • ESD-Erdungsband

  • Antistatikbeutel oder eine antistatische Matte

  • Kreuzschlitzschraubendreher (+), Nummer 1

Das ACX7100-48L unterstützt zwei 100-GB-Serial Advanced Technology Attachment (SATA)-Solid-State-Laufwerke (SSD). Die SSDs können nicht installiert oder entfernt werden, wenn das System betriebsbereit ist. Sie müssen das System herunterfahren, bevor Sie die SSD austauschen. Die SSDs sind im ACX7100-48L vorinstalliert.

  1. Legen Sie den antistatischen Beutel oder die antistatische Matte auf eine ebene, stabile Oberfläche.
  2. Wickeln und befestigen Sie ein Ende des ESD-Erdungsbandes um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Gurts mit dem ESD-Punkt am Gehäuse.
  3. Entferne die drei unverlierbaren Schrauben, mit denen die SSD-Abdeckplatte befestigt ist, mit dem Kreuzschlitzschraubendreher (+). Die SSD-Abdeckplatte befindet sich unter dem Gehäuse (siehe Abbildung 3).

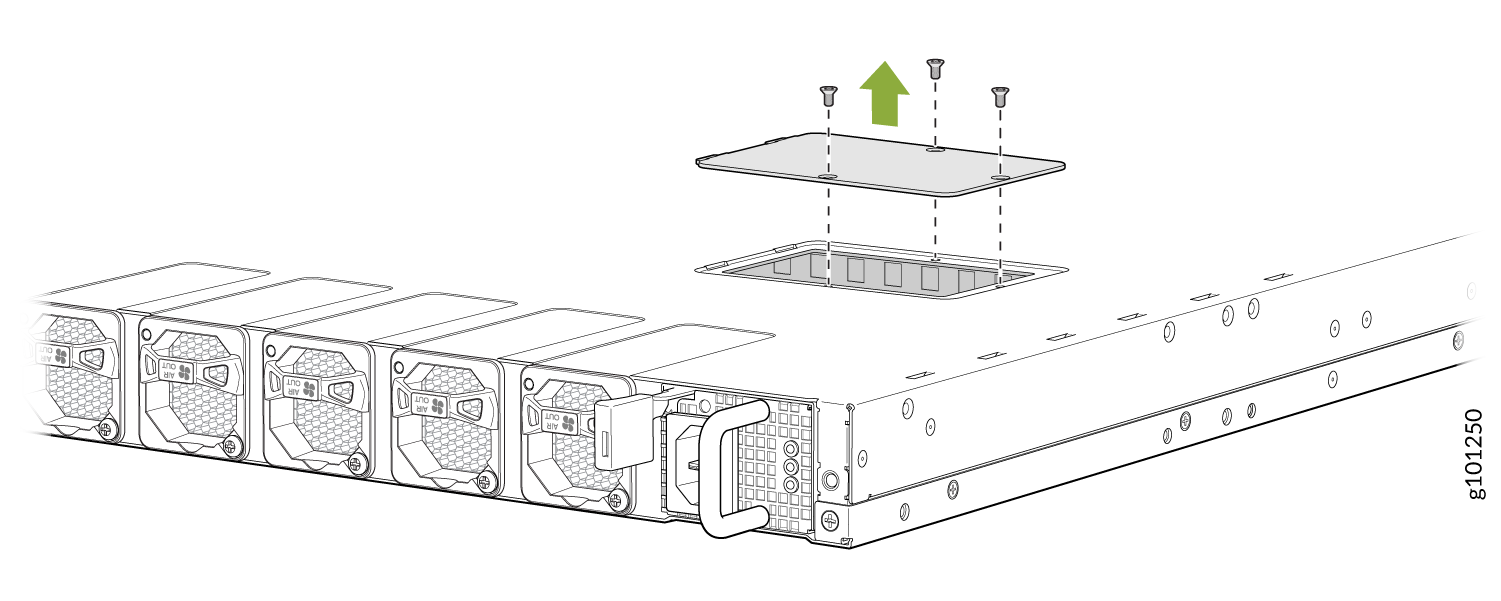

    Abbildung 1: Entfernen der SATA-SSD-Abdeckplatte Removing the SATA SSD Cover Plate
  4. Entferne die einzelne Schraube, mit der die SATA-SSD befestigt ist, und schiebe das Laufwerk aus dem Stecker (siehe Abbildung 2 und Abbildung 3).

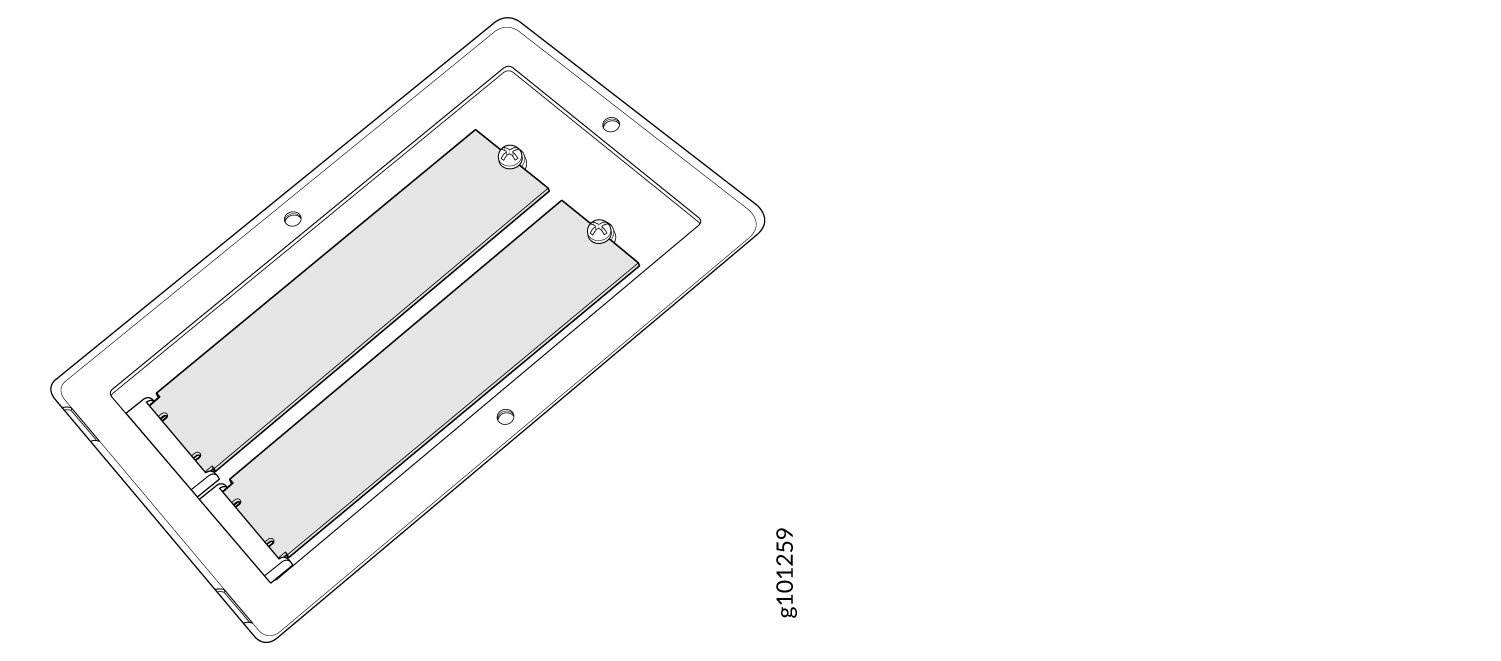

    Abbildung 2: SATA-SSDs SATA SSDs

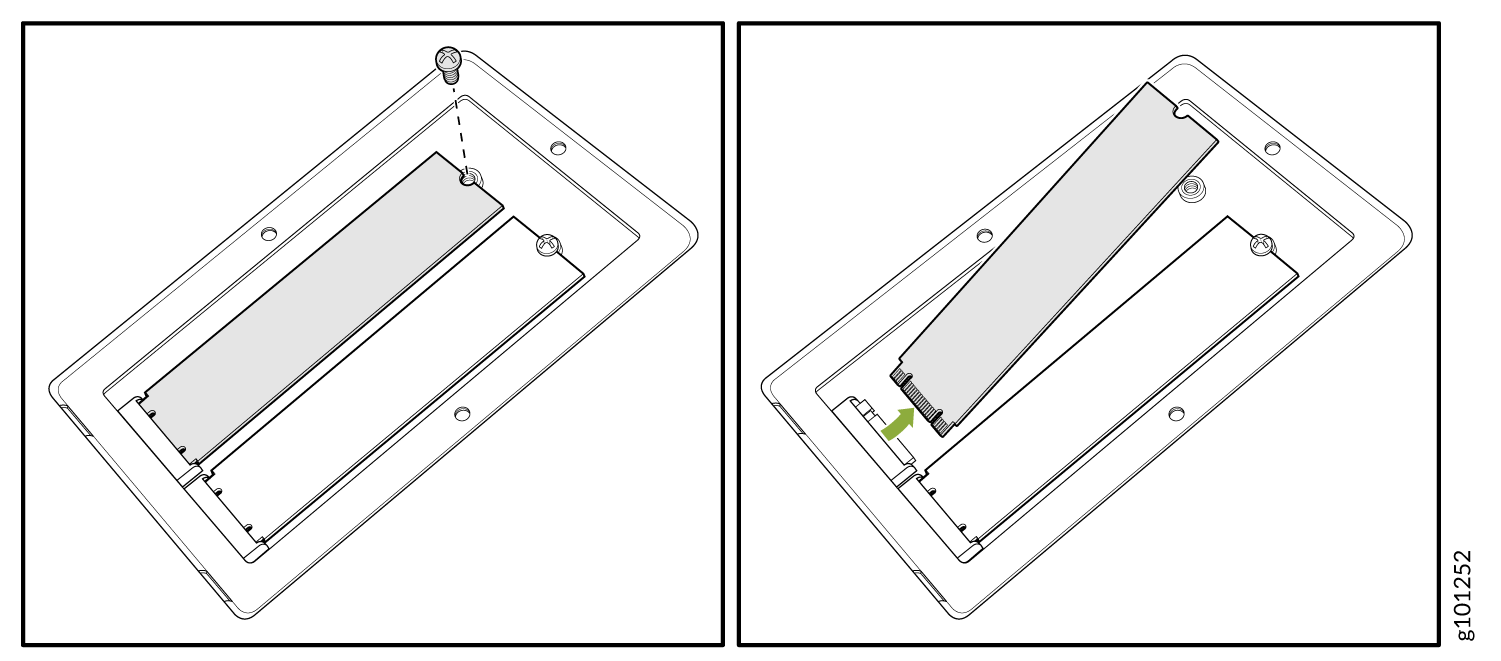

    Abbildung 3: Entfernen der SATA-SSD Removing the SATA SSD
  5. Legen Sie die SATA-SSD in einen elektrostatischen Beutel oder auf eine antistatische Matte.
  6. Setzen Sie die SSD-Abdeckplatte wieder auf das Gehäuse und ziehen Sie die drei unverlierbaren Schrauben fest, mit denen die SSD-Abdeckplatte befestigt ist.

Installieren eines SATA-Solid-State-Laufwerks in einem ACX7100-48L

Bevor Sie eine SATA-SSD in das Gerät einbauen, stellen Sie sicher, dass Sie die notwendigen Vorkehrungen getroffen haben, um Schäden durch elektrostatische Entladung (ESD) zu vermeiden (siehe Vermeidung von Schäden durch elektrostatische Entladung).

Stellen Sie sicher, dass Sie die folgenden Teile und Werkzeuge zur Verfügung haben, um eine SATA-SSD im ACX7100-48L-Router zu installieren:

  • ESD-Erdungsband

  • Antistatikbeutel oder eine antistatische Matte

  • Kreuzschlitzschraubendreher (+), Nummer 1

  1. Legen Sie den antistatischen Beutel oder die antistatische Matte auf eine ebene, stabile Oberfläche.
  2. Wickeln und befestigen Sie ein Ende des ESD-Erdungsbandes um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Gurts mit dem ESD-Punkt am Gehäuse.
  3. Falls noch nicht geschehen, entferne die drei unverlierbaren Schrauben, mit denen die SSD-Abdeckplatte befestigt ist, mit dem Kreuzschlitzschraubendreher (+). Die SSD-Abdeckplatte befindet sich unter dem Gehäuse (siehe Abbildung 4).
    Abbildung 4: Entfernen der SATA-SSD-Abdeckplatte Removing the SATA SSD Cover Plate
  4. Schieben Sie das Laufwerk in den SSD-Stecker und ziehen Sie die einzelne Schraube fest, mit der die SATA-SSD befestigt ist (siehe Abbildung 5).

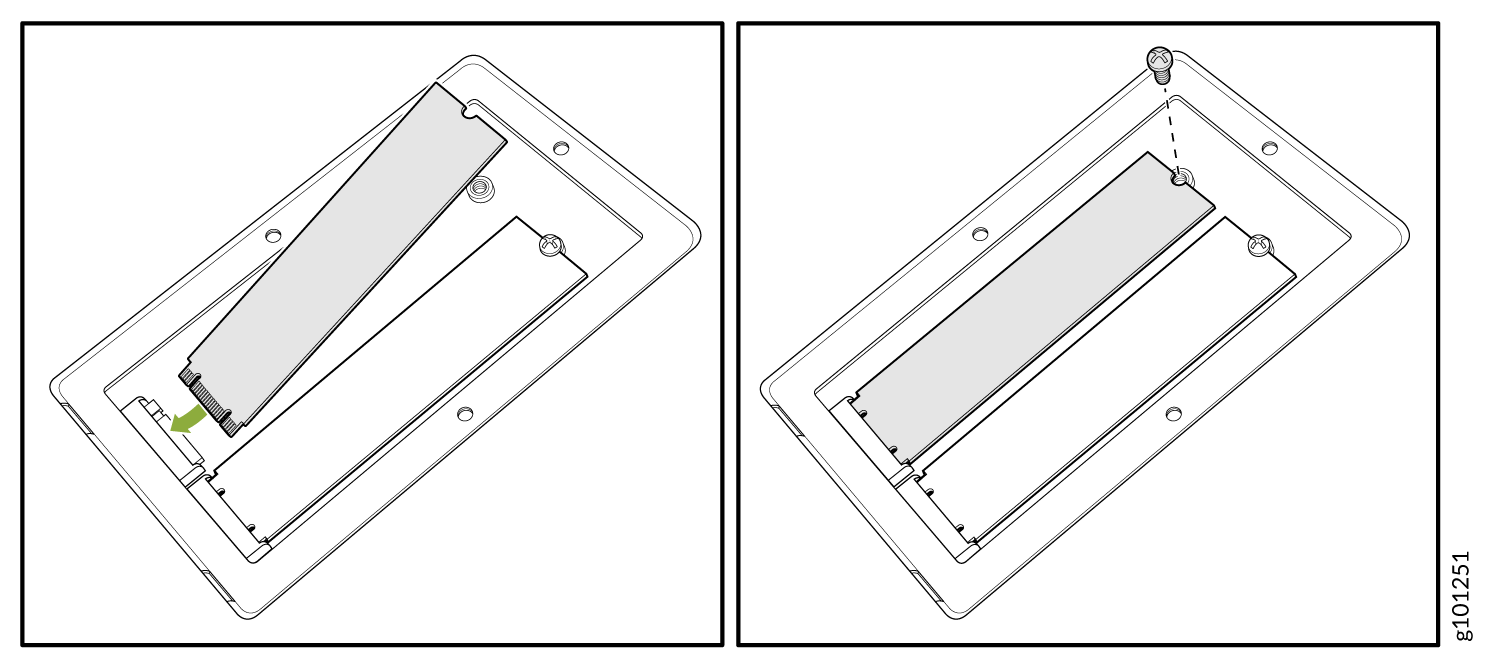

    Abbildung 5: Installieren der SATA-SSD Installing the SATA SSD
  5. Setzen Sie die SSD-Abdeckplatte wieder auf das Gehäuse und ziehen Sie die drei unverlierbaren Schrauben fest, mit denen die SSD-Abdeckplatte befestigt ist.
