Schneller Weg zur Rack-Installation und Stromversorgung
ZUSAMMENFASSUNG Dieses Verfahren führt Sie durch die Schritte zur Installation des ACX7024 oder ACX7024X Routers in einem Rack und zum Anschließen an die Stromversorgung.
Installieren eines ACX7024- oder ACX7024X-Routers in einem Rack
Sie können einen ACX7024- oder ACX7024X Router in ein Rack mit zwei Pfosten oder einen Schrank einbauen. Wir führen Sie durch die Schritte zur Installation eines AC-betriebenen ACX7024-Routers in einem Rack mit zwei Pfosten.
Überprüfen Sie vor der Installation Folgendes:

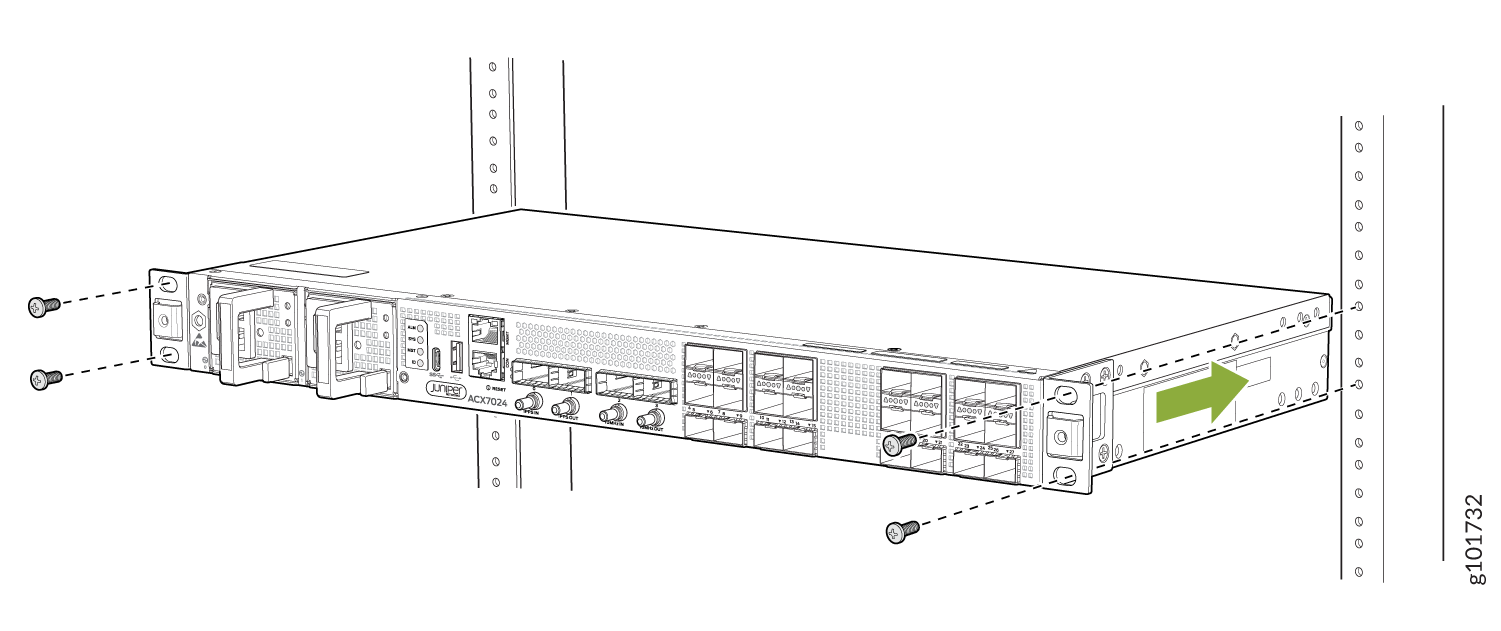

- Heben Sie den Router an und positionieren Sie ihn im Rack. Richten Sie das untere Loch in jeder Montagehalterung mit einem Loch in jeder Rackschiene aus und stellen Sie sicher, dass der Router eben ist.

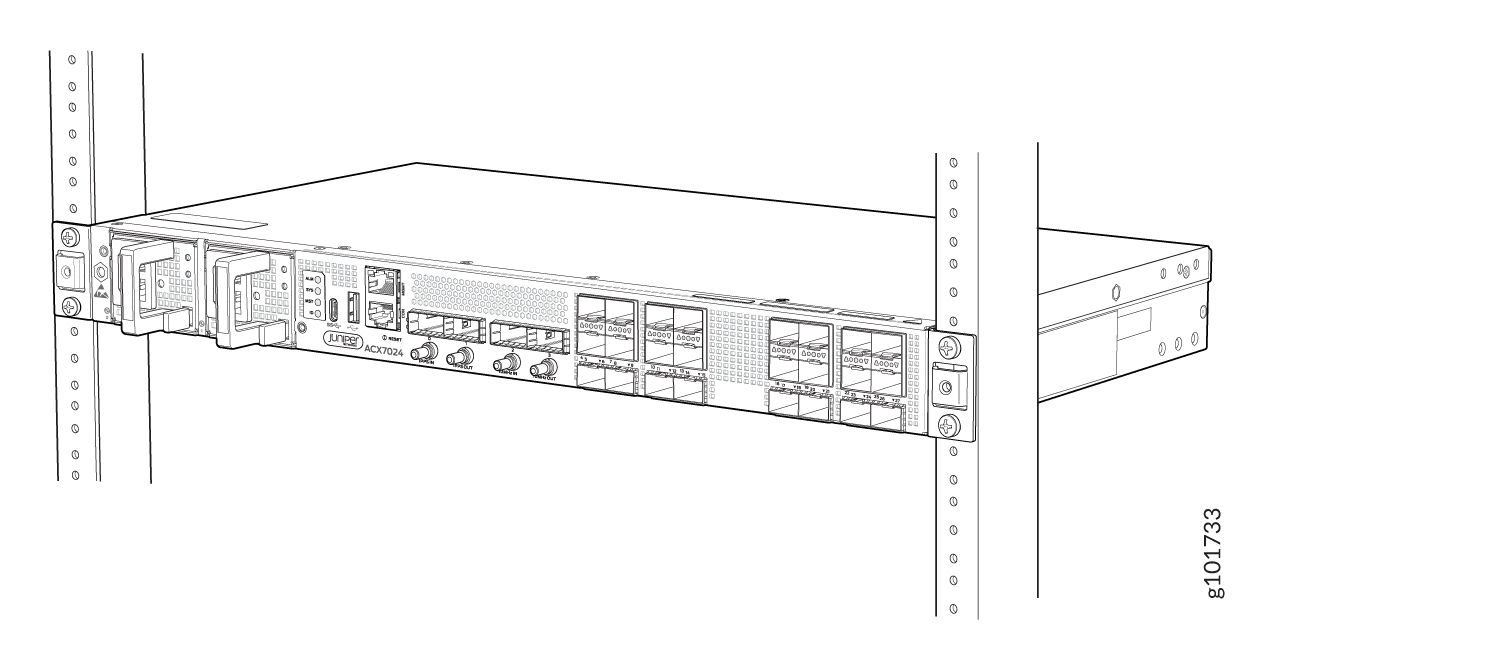

- Vergewissern Sie sich, dass die Befestigungsschrauben auf jeder Seite des Racks ausgerichtet sind und der Router waagerecht ist.
An die Stromversorgung anschließen
Um den ACX7024- oder ACX7024X-Router an das Stromnetz anzuschließen, müssen Sie wie folgt vorgehen:
- Erden Sie den ACX7024- oder ACX7024X Router
- Schließen Sie das Netzkabel an und schalten Sie den Router ein
Erden Sie den ACX7024- oder ACX7024X Router
So erden Sie den ACX7024- und ACX7024X-Router :
Vergewissern Sie sich, dass ein zugelassener Elektriker den mit dem Router gelieferten Kabelschuh am Erdungskabel befestigt hat.
Stellen Sie sicher, dass alle Erdungsoberflächen sauber und glänzend sind, bevor Sie Erdungsverbindungen herstellen.
Schließen Sie das Erdungskabel an eine geeignete Masseverbindung an.
Legen Sie den Erdungskabelschuh über die Erdungspunkte an der Seite des Gehäuses.
Abbildung 1: Verbinden Sie das Erdungskabel mit dem ACX7024 oder ACX7024X
Router
Befestigen Sie den Erdungskabelschuh mit den Schrauben. Wenden Sie ein Drehmoment von 2,5 Nm auf die Schrauben an.
Richten Sie das Erdungskabel ab und stellen Sie sicher, dass es die Routerkomponenten nicht berührt oder den Zugang zu ihnen blockiert und dass es nicht an Stellen abdeckt, an denen Menschen darüber stolpern könnten.
Schließen Sie das Netzkabel an und schalten Sie den Router ein
Informationen zu den unterstützten Spezifikationen für das Netzkabel finden Sie unter Spezifikationen für das Netzkabel für ACX7024- und ACX7024X-Router.
So schließen Sie ein Netzkabel an einen ACX7024- oder ACX7024X Router an:
Wickeln und befestigen Sie ein Ende des ESD-Erdungsbandes um Ihr bloßes Handgelenk und verbinden Sie das andere Ende des Gurts mit dem ESD-Punkt am Gehäuse.
Schalten Sie den AC-Eingang des Gerätes an der Quellstromversorgung aus.
Schließen Sie das Netzkabel an die Steckdose der Stromquelle an.
Hinweis:Jedes Stromversorgungsmodul (Power Supply Module, PSM) muss an eine dedizierte Wechselstromeinspeisung und einen speziellen 2-poligen Leistungsschalter vor Ort angeschlossen werden. Wir empfehlen die Verwendung eines speziellen Leistungsschalters vor Ort mit einer Nennleistung von 16 A oder gemäß den örtlichen Vorschriften.
Drücken Sie auf die kleine Lasche an der Halteleiste des Netzkabels, um die Schlaufe zu lösen. Schieben Sie die Schlaufe, bis Sie genügend Platz haben, um den Netzkabelkoppler in den Eingang einzuführen.
Stecken Sie die Netzkabelkupplung fest in den Eingang.
Schieben Sie die Schlaufe in Richtung PSM, bis sie eng an der Basis der Kupplung anliegt.
Drücken Sie auf die Lasche an der Schlaufe und ziehen Sie die Schlaufe zu einem engen Kreis heraus.
Verlegen Sie das Netzkabel ordnungsgemäß. Vergewissern Sie sich, dass das Netzkabel nicht den Luftauslass und den Zugang zu Routerkomponenten blockiert oder Vorhänge an Orten abdeckt, an denen Personen darüber stolpern könnten.
Schalten Sie die Quellstromversorgung ein.
Wiederholen Sie die Schritte 2 bis 9 , um das verbleibende PSM zu installieren.
