示例：在 Ubuntu 上安装并启动 vSRX 虚拟防火墙

分步过程

1. 如果默认虚拟网络尚不存在，请复制以下命令并将其粘贴到 Ubuntu 服务器终端中以创建默认虚拟网络。

2. 在 Ubuntu 服务器上创建左侧或受信任的虚拟网络。

3. 在 Ubuntu 服务器上创建正确或不受信任的虚拟网络。

4. 从瞻博网络网站的瞻 博网络网站下载 vSRX 虚拟防火墙 KVM 映像。

5. 复制以下命令并修改 cpu 参数和标志以匹配您的 Ubuntu 服务器 CPU。将生成的命令粘贴到 Ubuntu 服务器终端，以将映像复制到挂载点并创建 vSRX 虚拟防火墙虚拟机。

   注意：

   命令中的 virt-install CPU 型号和标志可能因 Ubuntu 服务器中的 CPU 和功能而异。

6. 要在 vSRX 虚拟防火墙虚拟机上设置 root 密码，请将命令复制并粘贴到层次结构级别的 vSRX 虚拟防火墙 CLI [edit] 中。

7. 要在 vSRX 虚拟防火墙虚拟机上创建基本配置，请复制以下命令，将其粘贴到文本文件中，移除所有换行符，更改任何必要的详细信息以匹配您的网络配置，将以下命令复制并粘贴到层次结构级别的 vSRX 虚拟防火墙 CLI [edit] 中，然后从配置模式进入 commit 。

分步过程

分步过程

您需要在 Ubuntu 服务器上创建虚拟网络，以便为 vSRX 虚拟防火墙虚拟机上的接口提供网络连接。将这些命令复制并粘贴到 Ubuntu 服务器上的终端中。

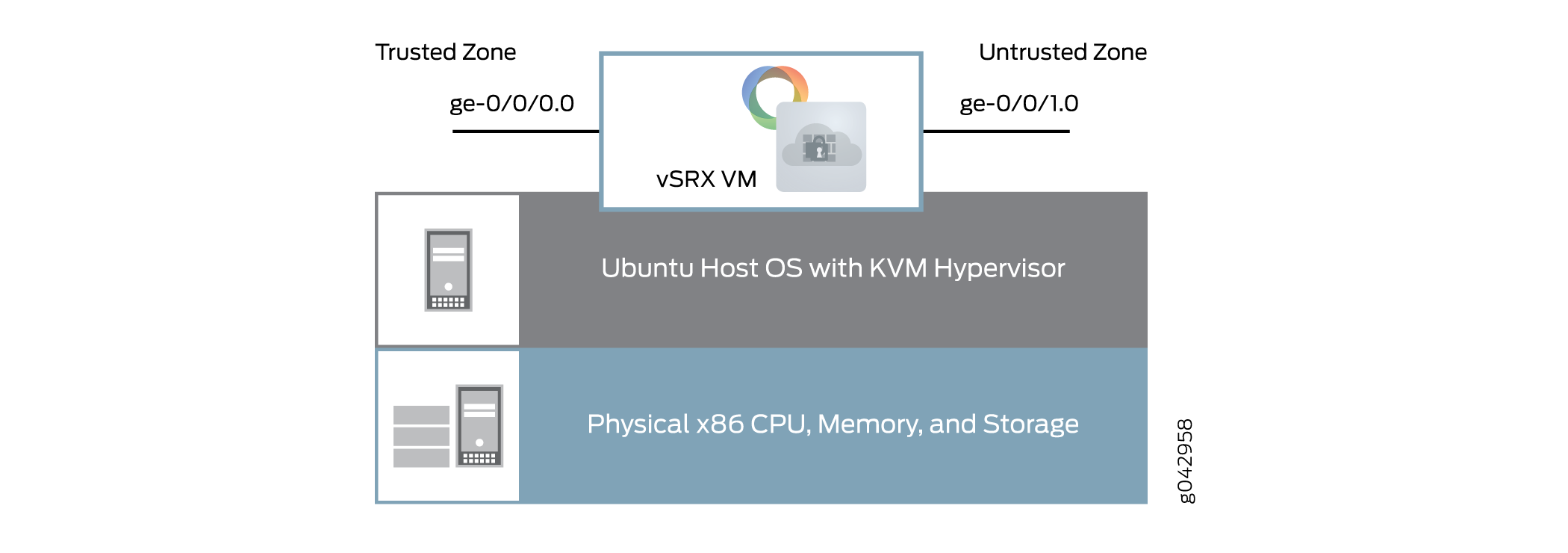

此示例使用三个虚拟网络：

• 默认— — 连接fxp0管理接口。

  注意：

  默认虚拟网络应已存在于 Ubuntu 服务器上。使用命令验证 virsh net-list 默认网络是否存在且处于活动状态。

• TestLeft— — 将 ge-0/0/0 接口连接到受信任区域。

• TestRight— — 将 ge-0/0/1 接口连接到不受信任的区域。

1. 如果默认网络不存在，请按照下列步骤操作：

   分步过程

   1. 在 Ubuntu 服务器上打开文本编辑器并创建默认的网络 XML （default.xml） 文件。

   2. 将转发模式 nat设置为 ，配置 IP 地址和子网掩码以及网桥接口，并将 DHCP 配置为将 IP 地址分配给此虚拟网络上的接口。

      注意：

      使用 libvirt 指定的 XML 格式。

   3. 根据创建的 default.xml 文件定义并启动默认虚拟网络。

2. 删除以前配置的任何 TestLeft 虚拟网络。

3. 删除以前配置的任何 TestRight 虚拟网络。

4. 在 Ubuntu 服务器上打开文本编辑器并创建 TestLeft 网络 XML （testleftnetwork.xml） 文件。

5. 将转发模式 route设置为 ，配置 IP 地址和子网掩码以及网桥接口，并将 DHCP 配置为将 IP 地址分配给此虚拟网络上的接口。

   注意：

   使用 libvirt 指定的 XML 格式。

6. 在 Ubuntu 服务器上打开文本编辑器并创建 TestRight 网络 XML （testrightnetwork.xml） 文件。

7. 将转发模式 nat设置为 ，配置 IP 地址和子网掩码以及网桥接口，并将 DHCP 配置为将 IP 地址分配给此虚拟网络上的接口。

   注意：

   使用 libvirt 指定的 XML 格式。

8. 根据创建的 testleftnetwork.xml 文件定义并启动 TestLeft 虚拟网络。

9. 根据创建的 testrightnetwork.xml 文件定义并启动 TestRight 虚拟网络。

目的

验证 Ubuntu 服务器上的新虚拟网络配置。

行动

virsh net-list使用 Ubuntu 服务器上的命令验证新的虚拟接口是否处于活动状态，并设置为在重新启动时自动启动。

分步过程

要在 Ubuntu 服务器上下载并安装 vSRX 虚拟防火墙映像，请执行以下操作：

1. 从瞻博网络网站下载 vSRX 虚拟防火墙 KVM 映像： https://www.juniper.net/support/downloads/?p=vsrx#sw

2. 将 vSRX 虚拟防火墙映像复制到相应的挂载点。

3. 使用命令创建 virt-install vSRX 虚拟防火墙虚拟机。修改 cpu 参数和标志以匹配您的 Ubuntu 服务器 CPU。

   注意：

   命令中的 virt-install CPU 型号和标志可能因 Ubuntu 服务器中的 CPU 和功能而异。

目的

验证 vSRX 虚拟防火墙安装。

行动

1. virsh console使用 Ubuntu 服务器上的命令访问 vSRX 虚拟防火墙控制台并查看安装进度。安装可能需要几分钟才能完成。

2. 在 vSRX 虚拟防火墙控制台上，登录并验证已安装的 vSRX 虚拟防火墙版本。

分步过程

要在 vSRX 虚拟防火墙实例上配置基本设置，请在模式下输入以下步骤 edit ：

1. 创建根密码。

2. 设置管理接口的 IP 地址族，并为此接口启用 DHCP 客户端。

3. 设置 ge-0/0/0.0 接口的 IP 地址。

4. 设置 ge-0/0/1.0 接口的 IP 地址族，并为此接口启用 DHCP 客户端。

5. 将 ge-0/0/0.0 接口添加到信任安全区域，并允许来自该接口上的入站流量的所有系统服务。

6. 将 ge-0/0/1.0 接口添加到不信任安全区域，并仅允许来自该接口上入站流量的 DHCP 系统服务。

7. 创建一个虚拟路由器路由实例，并将两个接口添加到该路由实例。

8. 创建源 NAT 规则集。

9. 配置匹配数据包并将源地址转换为出口接口地址的规则。

结果

在配置模式下，输入 show interfaces 命令确认您的配置。如果输出未显示预期的配置，请重复此示例中的说明以更正配置。

在配置模式下，输入命令以 show security policies 确认您的安全策略。如果输出未显示预期的配置，请重复此示例中的说明以更正配置。

如果完成设备配置，请从配置模式输入 commit 。

注意：

最后一步，退出配置模式并使用 request system reboot 命令重新引导 vSRX 虚拟防火墙虚拟机。重新启动后，您可以使用 Ubuntu 服务器上的命令重新 virsh console 连接到 vSRX 虚拟防火墙。

目的

验证 vSRX 虚拟防火墙实例上的基本配置。

行动

验证 ge-0/0/0.0 接口是否具有从 TestLeft 网络 DHCP 地址范围分配的 IP 地址，以及 ge-0/0/1.0 是否具有从 TestRight 网络 DHCP 地址范围分配的 IP 地址。
