查看 OSPF 区域

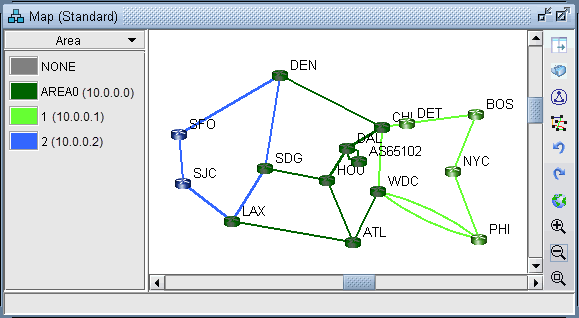

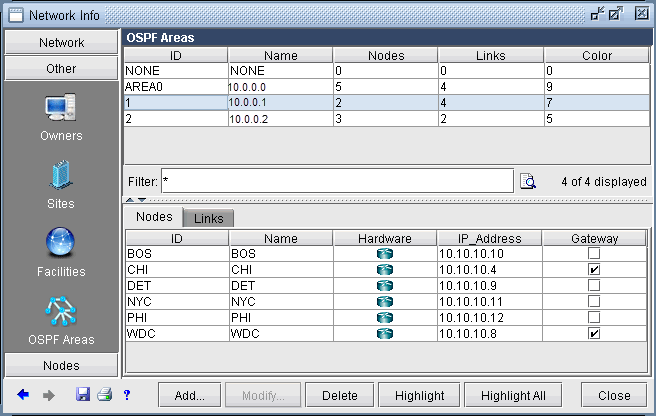

为了说明一种向网络添加区域间 LSP 隧道的方法，我们将使用图 309 中所示的网络。此网络中有三个 OSPF 区域：AREA0、1 和 2。也可以通过在视图模式下转到网络>协议> OSPF 区域，或在修改模式下转到修改>协议> OSPF 区域来检索此信息。

为了便于查看 OSPF 区域，可以先按 OSPF 区域对节点进行分组。右键单击地图窗口，然后从弹出菜单中选择分 组>自动分组 。在“自动组”窗口中，首先选择“区域”。然后，单击 “完成”。

节点将自动按区域分组，并按区域 ID 标识。如果从地图左侧的顶部选择框中选择网络元素>节点图例，您将看到新创建的组的树视图结构。单击树视图中的组将展开该组并显示成员节点。或者，可以通过右键单击地图窗口并选择分组>全部展开来展开它们。
