网络切片概述

网络切片支持网络运营商在物理网络上定义逻辑网络。逻辑网络称为网络切片。切片具有共享控制平面，并且可以具有专用数据平面。您可以将共享逻辑切片定义为引导 LSP 的附加管理约束。

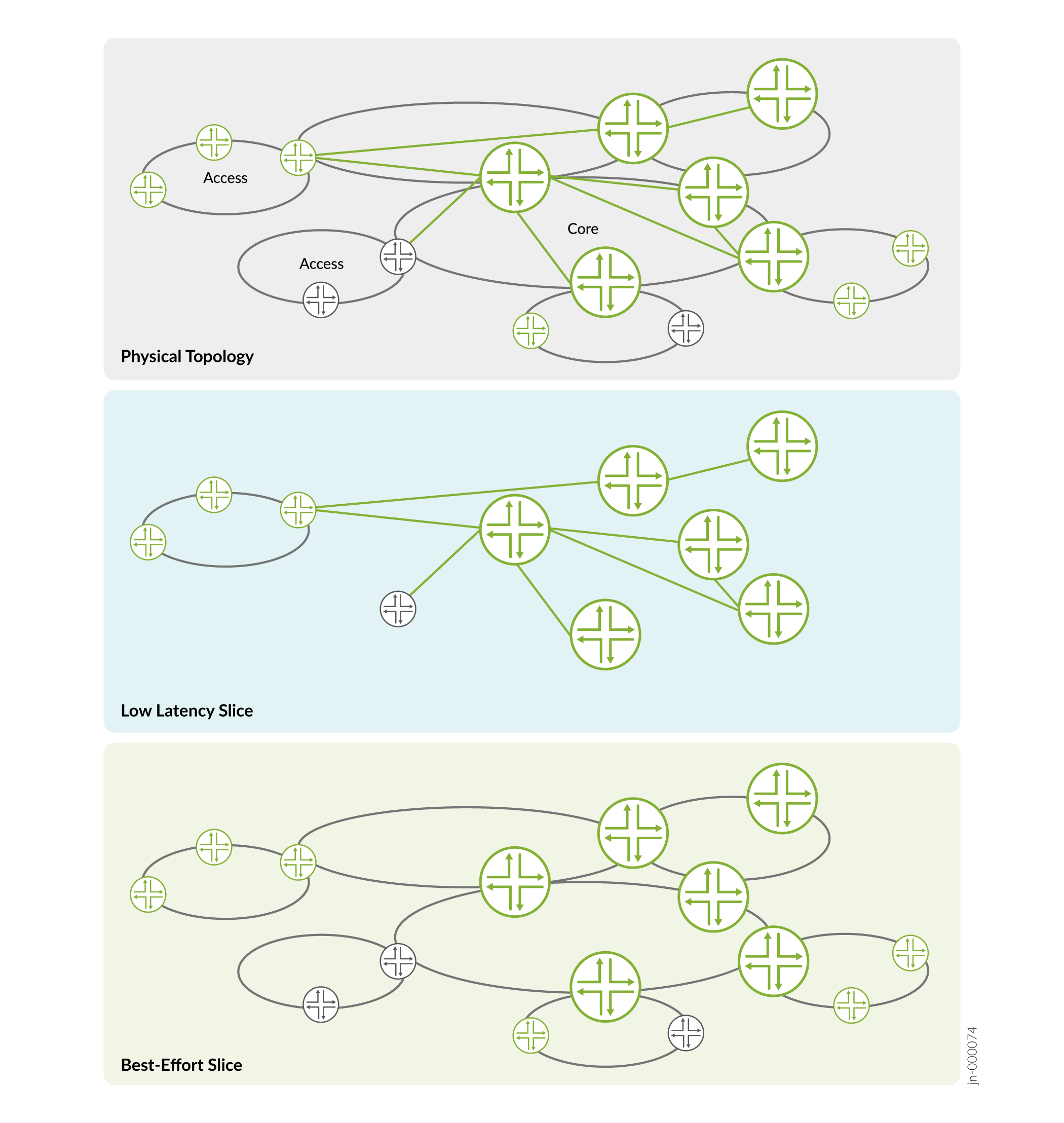

切片由传输网络的一组节点、链路和前缀组成;请参阅 图 1 。每个切片都由一个网络运营商进行管理。

您可以使用 GUI 或 REST API 配置网络切片。属于切片的节点和链路被分组为一个拓扑群组，该切片（拓扑群组）由群组ID（也称为切片ID）标识。一个节点和一个链路可以是多个切片（最多一千个切片）的一部分。有关配置和使用切片的信息，请参阅将 节点和链接分组到拓扑组中。

标签交换路径 （LSP） 通过具有相同切片 ID 的节点和链路进行路由。要限制 LSP 遍历特定切片，必须将该切片的切片 ID 分配给 LSP。没有分配切片 ID 的 LSP 可以通过任何节点或链路路由，无论节点或链路是否属于切片。当切片中的节点或链路出现故障时，LSP 将通过同一切片中的冗余路径重新路由，如 图 2 和 图 3 所示。

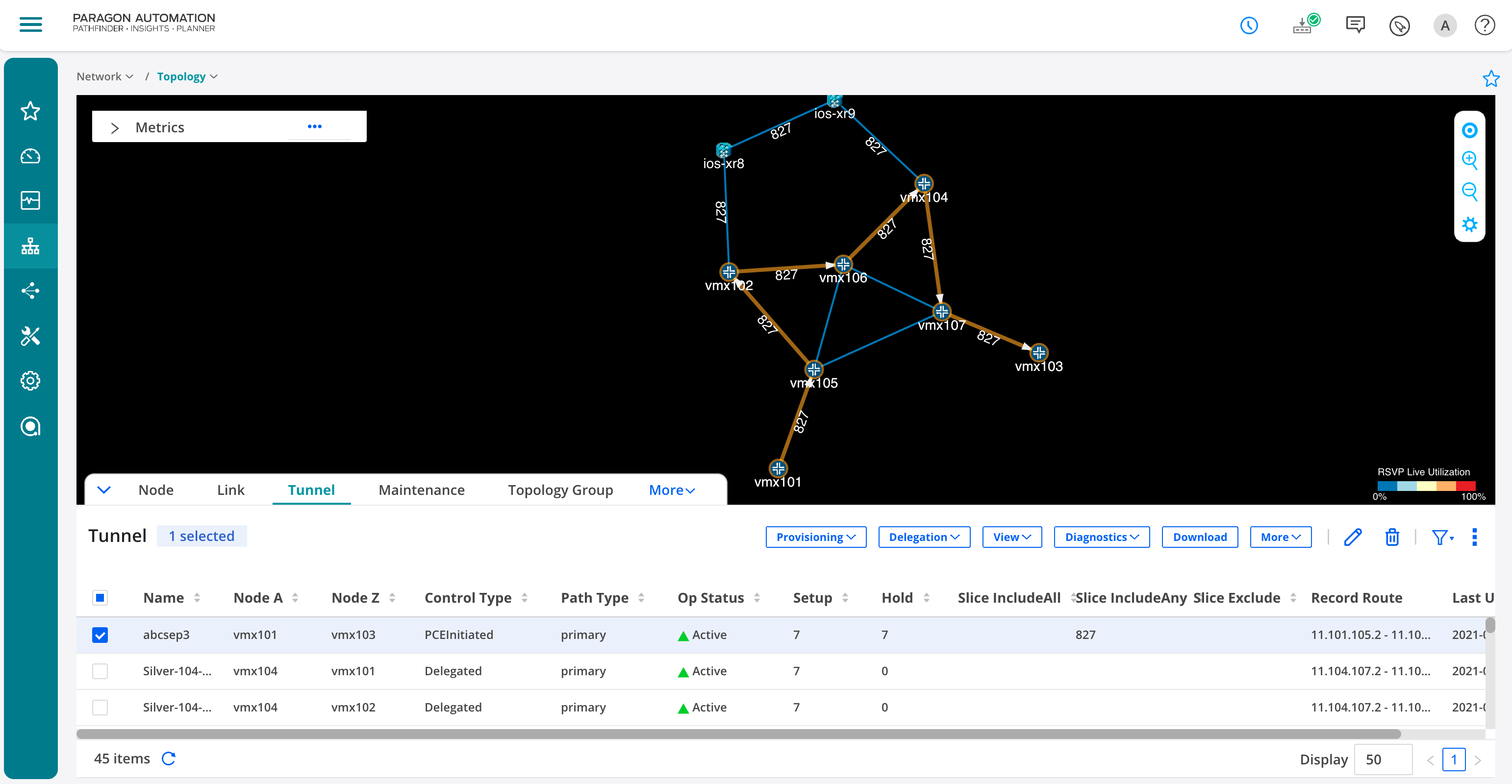

在 图 2 中，节点 vmx101 和 vmx103 通过切片 ID 为 827 的切片连接。切片包括节点 vmx101、vmx102、vmx104、vmx105、vmx106、ios-xr8 和 ios-xr9，以及这些节点之间的链路。流量通过由节点 vmx105、vmx102、vmx106、vmx104 和 vmx107 组成的路径在 vmx101 到 vmx103 之间流动。

在 图 3 中，vmx102 和 vmx106 之间的链路已关闭，如链路上的红色 F 所示。vmx101 和 vmx103 之间的流量现在流经切片 827 中的冗余路径，该路径包括节点 vmx105、vmx102、ios-xr8、ios-xr9、vmx014 和 vmx107。
