运行流量矩阵求解器

单击“设计”按钮切换到“设计”模式，然后选择“设计”>“T-Solve”。

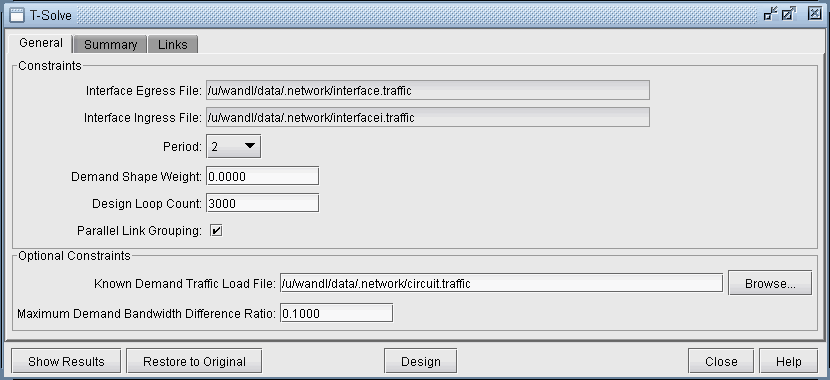

图 1：T-Solve

• 接口出口文件、接口入口文件、已知需求流量负载文件：常规选项卡将显示出口、入口和流量负载输入文件，这些文件应在运行流量矩阵求解器之前加载到规范文件中，方法是通过文件>加载网络文件，或通过指定规范文件中的文件位置。

• 从这些输入文件中选择应求解流量矩阵的周期（1 到 24）。

  注意：

  如果选择了“全部”的周期，则将对所有周期进行设计。

• 需求形状权重用于根据分配给需求文件中流量的建议带宽进行流量整形。默认情况下，可以将此数字保留为 0。

• 设计环路计数是程序在收敛到与测量的接口和测量的需求流量结果匹配的流量矩阵解决方案时将循环的迭代次数。默认值为 100。

• 最小种子需求带宽：带宽小于此值的任何流量都将更改为此值。如果您希望解决分配为零带宽的种子需求，则应使用最小种子需求带宽。默认值为 1 bps。

• 最大带宽差比用于将设计带宽限制在测量流量带宽的一定百分比以内。它提供建模的需求带宽与流量负载（测量流量）带宽之间的最大允许比率（以分数形式表示）。例如，0.1 用于 10%，0.2 用于 20%。您可以在第一次迭代中使用 -1 表示“不关心”。如果您信任测量的流量带宽，则可以将此比率设置为 0。

输入所需参数后，流量矩阵工具现在就可以计算要分配给网络需求的带宽了。点击 设计 按钮开始。

如果提供的输入之一是流量负载文件，系统将提示您出现如下问题：“将需求带宽设置为<n>期间的流量负载？如果您希望将需求带宽初始化为所选时间段内流量负载文件给定的带宽，请回答“是”。如果您希望使用将需求带宽初始化为种子需求带宽，请回答“否”。对于任一答案，程序仍将考虑流量负载文件。请注意，此初始需求矩阵也将用于推导整形矩阵。

运行设计后，按照以下部分的说明检查结果。如果要稍后撤消更改并在运行流量矩阵求解器之前恢复原始状态，请单击“恢复到原始状态”按钮。
