MPLS 隧道提取

MPLS 隧道提取通过解析 隧道_path 命令的输出，检索隧道的实际位置和 LSP 路径的状态（正常或关闭）：

瞻博网络：

Cisco：

此功能显示隧道路径的确切网络视图。如果 LSP 可以是动态的（而不是显式的），这将很有用。NorthStar 计划器将显示定义网络中 LSP 隧道的当前状态和路由。

  1. 要使用此功能，您必须指定一个包含这些命令输出的目录，每个路由器一个文件。在网络模型已打开的情况下，选择文件>导入数据以访问导入向导。单击“下一>”以转到向导的第二页。
  2. 首先，在导入类型下，单击下拉选择框以选择隧道路径。然后，为 Tunnel Path 目录指定导入目录。请注意，还有一个用于传输隧道的目录。这用于收集快速重新路由的附加信息。
  3. 单击浏览以打开目录选择器窗口。导航到包含文件的目录，然后单击“选择”。

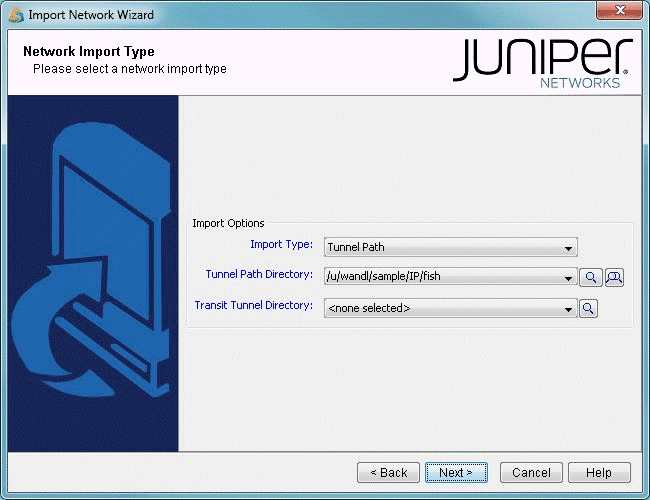

    图 1：将隧道路径导入现有网络模型 Juniper Networks Import Network Wizard showing Network Import Type options with Tunnel Path selected and directory specified.
  4. 单击下一步>开始提取。
    注意：

    为了在导入向导中查看隧道路径导入类型选项，应已打开网络模型。您会将隧道路径信息导入到此网络模型中。

    这将生成一个包含隧道路径和状态的 NorthStar 计划器格式文件，称为 tunnelpath。runcode，其中 runcode 是网络模型的文件扩展名。这也会自动加载到网络模型中。
  5. 导入作完成后，单击“完成”以关闭向导。
  6. 由于导入了隧道路径，因此可以从 Network > Elements > Tunnels 中查看隧道路径信息以及隧道状态。

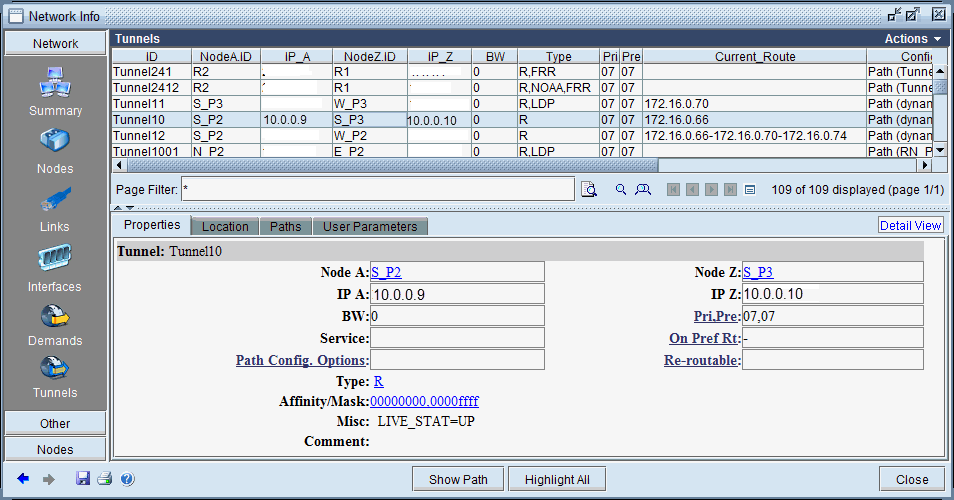

    图 2：导入的隧道 Network management interface showing tunnel details with columns for ID, NodeA.ID, IP A, NodeZ.ID, IP Z, BW, Type, Pri, Pre, Current_Route, and Config. Tunnel10 details include Node A, IP A, Node Z, IP Z, BW, Service, Path Config. Options, Type, Affinity/Mask, Misc, and Comment. Tabs for Properties, Location, Paths, User Parameters, and navigation for network elements like Summary, Nodes, Links, Interfaces, Demands, Tunnels, Others.
  7. 状态 可以在“属性”选项卡的“其他”字段中看到：

    • LIVE_STAT=UP：隧道已启动。

    • LIVE_STAT=DOWN：隧道已关闭。

    • LIVE_STAT=MISSING：尚未收集隧道状态。导入隧道路径文件时LIVE_STAT不会更新，因此状态始终为 MISSING。

    从“隧道”表的Current_Route列中可以看到路径。选择一条隧道，然后单击“ 显示路径” ，即可在“标准地图”上以图形方式查看该隧道。

命令行通道路径：rdjpath

程序 /u/wandl/bin/rdjpath 可用于自动提取隧道信息。命令行选项如下： /u/wandl/bin/rdjpath -r 运行代码隧道_路径_dir

将 运行代码 替换为网络项目使用的相同文件扩展名，并将 隧道_path_dir 替换为包含从路由器收集的隧道路径文件的目录。

生成的文件 tunnelpath。可以通过 /u/wandl/bin/bbdsgn 将运行代码 导入网络，选项 M。 MPLSView， 3.读取 MPLS 隧道路径。这也可以通过输入跟踪文件实现自动化。

注意：

隧道路径文件必须为 UNIX 格式。

命令行隧道流量（仅限瞻博网络）：convjtraf

程序 /u/wandl/bin/convjtraf 可用于从瞻博网络路由器提取隧道流量数据。命令行选项如下：

生成的文件可以通过“文件>加载网络文件>隧道流量> t_trafficload”导入网络。
