以图形方式查看差异

要查看测量的接口流量与模型流量之间的差异，请单击“链接”选项卡上的“显示差异效用”按钮。

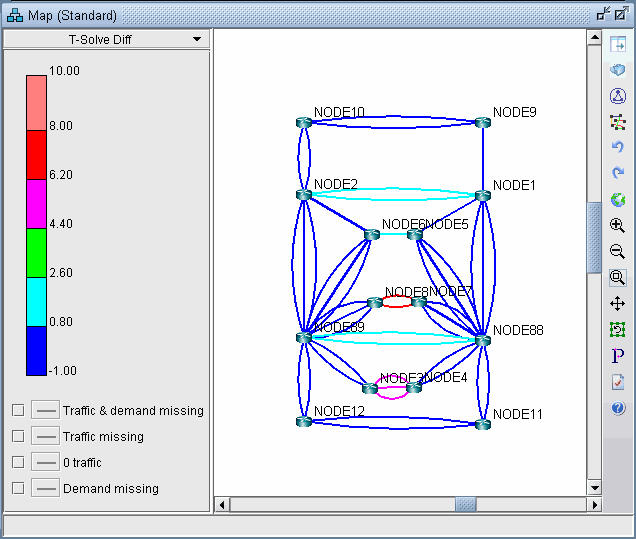

图 1：测量流量与模型流量 Network diagram showing nodes with color-coded connections indicating traffic levels. Legend ranges from -1.00 to 10.00.之间的差异

请注意，您可以在颜色栏上单击鼠标右键以过滤特定颜色（5.2 版）。

图 2：弹出窗口 Context menu with options: Edit Color, Add Divider, Change Max, Change Viewing Range, Show Selected Color checked, Show All, Show None, Reset to Defaults.

  • 显示选定颜色：切换此颜色的显示。

  • 显示全部：显示所有颜色

  • 不 显示 ： 隐藏所有原始颜色，改为显示灰色

    例如，您可以先选择 “不显示 ”，然后右键单击最顶部的颜色并选择 “显示所选颜色” 以查看差异最大的链接。

    底部的图例还允许您以图形方式查看缺少数据的链接。

  • 流量和需求缺失：测量接口和模型流量都缺失

  • 流量丢失 ：测量的接口流量丢失，但模型流量丢失

  • 0 流量：测量的接口流量为零

  • 需求丢失：存在测量的接口流量，但未通过链路路由需求
