输入接口流量

接口流量文件可以采用以下两种格式之一。

接口流量文件格式

期间数据（Per1、Per2、...Pern）表示在接口上连续几个时间段内测得的流量。默认情况下，单位以位/秒为单位。请注意，周期数不限于 24。

在运行流量矩阵求解程序之前，系统会要求您选择流量矩阵工具在生成其流量矩阵解决方案时应尝试匹配的所需流量周期。

注意：

作为参考，入口或出口接口流量文件的前两行通常表示第一周期数据的收集时间以及周期之间的间隔（例如 5 分钟），如以下示例所示。

示例接口流量文件

打开网络项目后，选择 “流量”>“导入流量 ”以打开“导入流量向导”，将来自第三方测量的数据（如 MRTG、InfoVista、Concord eHealth）转换为NorthStar 计划器格式。
通过切换到 View 或 Design 模式，指定用于流量矩阵计算的接口流量文件。转到“文件>读取”，单击“网络文件”选项卡，向下滚动到窗口的“流量文件”部分，然后单击“出口”（传出接口流量）或“入口”（传入接口流量）条目。如果同时指定了这两个文件，则将首先检查出口文件的值。如果在出口文件中未指定该值，则将检查入口文件。在服务器上浏览所需的文件，然后单击蓝色箭头图标将其加载到您的网络模型中。
将文件加载到网络模型中并保存网络环境（通过文件>保存网络...）后，入口和出口流量文件将被保存，下次打开该网络项目或规范文件时可用。

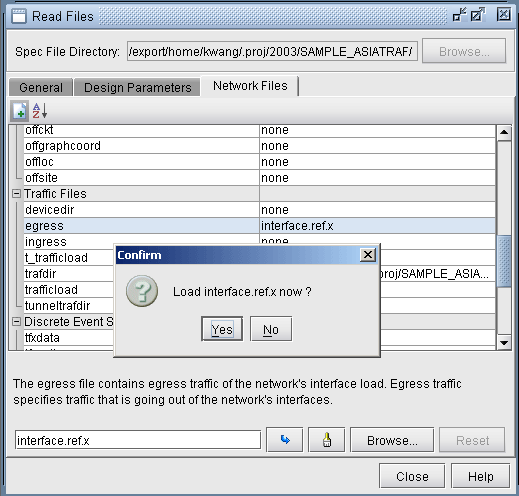

图 1：加载出口文件 Software interface for loading network traffic files with Read Files window. Network Files tab active displaying parameters. Dialog box asks Load interface.refx now with Yes and No options.

Software interface for loading network traffic files with Read Files window. Network Files tab active displaying parameters. Dialog box asks Load interface.refx now with Yes and No options.

输入 TrafficLoad 文件

对于网络中的部分流量，您可能已经测量了端到端流量带宽，例如来自 Netflow、JFlow、LDP 统计数据或其他来源的流量带宽。在这种情况下，您可以指定通过 trafficload 文件的测量流量带宽。格式如下：

打开网络模型后，选择流量>导入流量，将 Netflow 9 xml、Arbor xml、TMS 和瞻博网络 LDP Stat 等第三方系统中的数据导入为NorthStar 计划器文件格式。

确保此处的需求 ID 与需求文件的需求 ID 匹配。
