单击下一个选项卡，带宽。网络模型的接口带宽将从此处指定的任何文件中派生，并且可以选择不同的选项进行数据转换。

在“选择带宽源”下，有一个六个源的列表，程序可以从中获取接口带宽。由于可以提供多个源，因此将使用列表中可从中检索特定接口带宽值的第一个源。下表详细描述了这些来源。

单击“浏览”为每个源选择适当的文件或目录。然后，如果要取消选择文件或目录作为源，请使用下拉选择框并选择<未选择>。

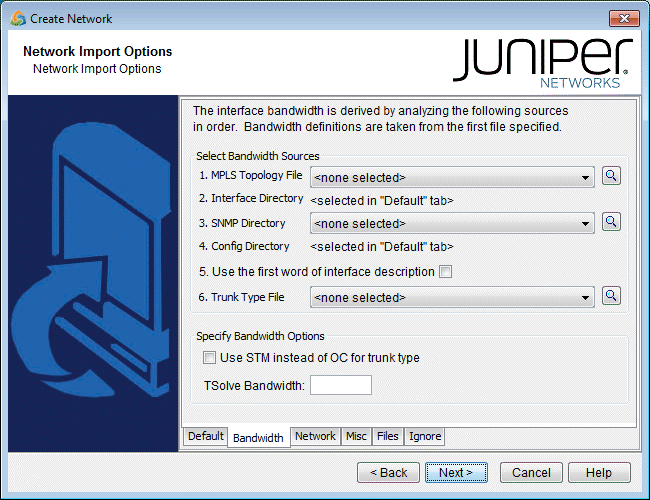

图 1：“带宽”选项卡 Network Import Options window from Juniper Networks software for selecting bandwidth sources and specifying options.

在“选择带宽选项”部分中，单击复选框以选择所需的任何选项。下表列出了这些选项的说明。

选项	描述	对应的文本接口选项
MPLS 拓扑文件	此文件包含通过以下命令获取的网络拓扑信息： show mpls traf topology (Cisco) show ted database extensive (Juniper)	-t 顶文件
接口目录	此目录包含使用 CLI 命令检索的接口带宽数据。读取路由器上“show interface”的CLI结果，获取接口的带宽并将其保存到文件中。CLI 命令包括：思科： # show running \| include hostname # show interfaces 瞻博网络： # show configuration \| match “host-name” # show interfaces \| no-more	-i 接口方向
SNMP 目录	此目录包含从 SNMP 数据中检索到的接口带宽数据。SNMP 数据由 NorthStar 计划器流量数据收集器收集。文件名应为 hostname.suffix 或 ipaddress.suffix。	-snmp snmpDir
配置目录	此目录包含您的路由器配置文件（使用“show configuration \|display inheritance“（瞻博网络）和”show running-config“（思科）。
将接口说明的第一个词用于中继类型	此选项适用于在接口描述行中指明中继类型的某些用户。如果选中，则接口描述的第一个词将用于设置该接口的中继类型（如果它是有效的中继类型）。如果不是有效的中继类型，则将使用中继类型文件 $WANDL_HOME/db/misc/bwconv 来设置中继类型。例如，假设在串行链路的接口部分有以下语句：描述 T3 到 N2 （Cisco）描述 “T3 到 N2”;（瞻博网络）如果选择此选项，则将为该链路分配中继类型 T3。	-评论BW
中继类型文件	此文件主要用于定义从 NorthStar 计划器无法识别的接口类型到可识别的中继类型的映射。默认的 bwconv 文件位于 $WANDL_HOME/db/misc/bwconv 中，是可编辑的。	-b bwconv文件
中继类型使用 STM 而非 OC	生成的 NorthStar 计划器 bblink 文件中的中继类型将被赋予“STM”前缀而不是“OC”前缀。	-STM
使用平均 ATM 带宽	（已停用选项）在路由器中，如果有ATM接口，例如ATM1/0、ATM1/0.1、ATM1/0.2和ATM1/0.3，则其带宽将使用以下简单公式得出（如果选择此选项）：这些接口的最大带宽 / 接口和子接口的 # 个如果 ATM1/0 为 20M，ATM1/0.1 为 0，ATM1/0.2 为 2M，ATM1/0.3 为 10M，则每个带宽将计算为 20M/4 = 5M。	-ATMBW
Tolve 带宽	如果在收集“show interface”时的接口利用率超过此带宽，则会为此接口创建到虚拟节点（例如 AS1000xxx）的链路。	-TSolveBW bw

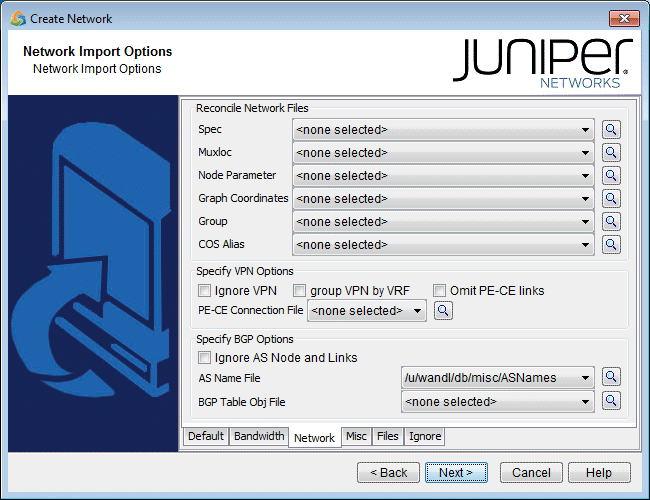

图 2：网络选项卡

Screenshot of Juniper Networks software interface, Network Import Options window, showing fields for file selection, VPN, and BGP settings.

接下来，单击“网络”选项卡。在配置导入期间，如果提供的运行代码已存在于指定的输出目录中（即，通过现有网络模型导入），则可能会覆盖某些 NorthStar 计划器网络文件。要保留或追加到原始文件，请在协调网络文件部分中指定它们。

例如，您之前可能已经在拓扑图上煞费苦心地排列了网络节点。此信息将保存到图形坐标（graphcoord）文件中。为确保不会因覆盖文件而浪费所有辛勤工作，请在协调网络文件部分指定所需的图形坐标文件。

注意：

目前，不支持增量配置导入。如果通过现有网络模型导入（即使用相同的运行代码），则必须指定整套配置文件所在的位置，而不仅仅是子集。或者，您可以执行新导入到新的NorthStar 计划器网络项目（对应于不同的 规范文件 和 运行代码），然后使用文件>加载网络文件从之前的导入或网络项目中读取NorthStar 计划器文件（例如 graphcoord 文件）。完成此作后，请务必保存您的新网络项目（文件>保存网络...）。

用户可以选择与 VPN 和 BGP 相关的其他选项。下表解释了这些选项的描述。

选项	描述	对应的文本接口选项
规格	此文件列出或指定与特定网络项目相关的所有文件。如果指定，则将保留 specFile 中的以下文件：ratedir、datadir、site、graphcoord、graphcoordaux、usercost、linkdist、fixlink、domain 和 group。	-spec spec文件
Muxloc	该文件包含节点的其他位置信息，例如 NPA、NXX、纬度和经度。如果指定，将保留或附加到现有 muxloc 文件。	-n 复用
节点参数	这个文件用于指定每个节点的参数 — 节点 ID、硬件、IP 地址。如果指定，则将保留或附加到现有的“nodeparam”文件。	-p 节点参数
图形坐标	这是包含任何现有图形坐标信息的文件。如果指定，将保留或附加到现有的“graphcoord”文件。如果在“协调网络文件”部分中也指定了规范文件，则此文件将覆盖 Spec 选项中的 graphcoord 文件。	-coord coord文件
群组	这是包含任何现有分组信息的文件。如果指定，则将保留或附加到现有的“组”文件。此文件将覆盖 Spec 选项中的组文件。	-group 组文件
CoS 别名	一个路由器网络可以定义八个以上的 CoS 名称，但只有八个或更少的实际 CoS 类，因为每个路由器都可以自由分配自己的 CoS 名称。CoS 别名文件与用于同一 CoS 类的 CoS 名称匹配。	-cosalias CoSAlias文件
忽略 VPN	选中后，VPN 语句将被忽略且不会导入。	-无VPN
按 VRF 确定 VPN 元素	选中后，此选项将通过查找 VPN 路由和转发实例（VRF）名称（而不是匹配导入/导出路由目标）来匹配虚拟专用网络（VPN）。	-vpnName
省略 PE-客户边缘链接	选中后，程序将省略提供商边缘（PE）路由器与客户边缘（客户边缘）路由器之间的链接。	-noCE
PE-客户边缘连接文件	此文件可用于指定 PE 和客户边缘连接，并且仅对于为其 VRF 接口重复使用专用 IP 地址的网络才需要。对于此类网络，需要此文件才能正确拼接 PE-客户边缘链路。有关文件格式信息，请参阅 PE-客户边缘连接文件。	-PECE
忽略 AS 节点和链路	选择此选项将在数据提取过程中忽略 AS 节点和 AS 链路。当AS链路上有策略时，此选项可以通过减少映射上的伪链接数量和减少策略映射文件来提高性能。	-noASNodeLink
AS 名称文件	用户可以指定不同的自治系统（AS）名称文件 ASNameFile，将 AS 名称（而不仅仅是数字）映射到 AS 节点的名称，以便在拓扑图上显示。如果未指定，则使用位于 /u/wandl/db/misc/ASNames 的默认文件。但请注意，此文件可能并不完全是最新的。	- ASName文件
BGP 表对象文件*	路由引擎使用 BGP 路由表目标文件来执行 BGP 表查找。要从实时网络创建 BGP 表 Obj 文件，需要 BGP 路由表，主机名在每个文件的第一行前附加，前面加上单词“hostname”。运行以下命令（用于瞻博网络BGP路由表输出）以创建此选项 output_object_file 的目标文件。 /u/wandl/bin/prefixGroup -firstAS routingtablefiles /u/wandl/bin/routeGroup -o output_object_file -g group.firstAS routingtablefiles	-bgpGroupTable

单击下一个选项卡，其他。在将路由器配置文件转换为 NorthStar 计划器网络模型期间，您可以在此处设置其他所需选项。

图 3：其他选项卡

Juniper Networks Create Network wizard with Network Import Options. Users can configure import settings like allowing duplicate address links and enabling media type checking using checkboxes. Navigation buttons: Back, Next, Cancel, Help.

选项	描述	对应的文本接口选项
允许重复地址链接	此选项将打印那些在其他链接中具有重复 IP 地址的链接。默认情况下，这些链接被注释掉。	-printDup
按辅助子网拼接	对于具有辅助地址的以太网，如果其主地址与任何子网不匹配，程序将尝试匹配其辅助地址。	-二级
仅列出链路上的策略	只有网络中链路上的 CoS 策略才会被处理并保存到策略映射文件中。此选项可用于通过将策略数量减少到仅与布线/尺寸确定相关的策略数量来提高性能。	-policyOnLink
启用介质类型检查	此选项将匹配具有不同介质类型但位于同一子网中的节点。	-noMedia（禁用此选项）
提取 NetFlow 采样率	此选项将读取用户指定的NetFlow采样率	-iptraf
扩展完整性检查	此选项将导致执行一组扩展完整性检查	-exIC
包括管理接口	默认情况下，管理接口（例如，瞻博网络的 fxp0）不会拼接在一起形成链路。如果需要基于 IP 地址子网拼接管理接口，请选中此图标。	-管理
为无法识别的文件创建虚拟节点	如果您希望在网络模型中包括路由器和交换机以外的主机，请选中该选项	-虚拟节点
允许没有接口的逻辑节点	如果选择此选项，则将解析未配置任何接口的逻辑节点并显示为独立节点。默认情况下，未选中此选项，并且不会显示缺少接口的逻辑节点。	-nodewoIntf
使用 IPv6 地址拼接链路	如果选择此选项，则将使用 IPv6 地址来拼接链接。	-IPv6
将作中断链路标记为已删除	如果选择此选项，则在 bblink 文件中将标记为已删除的链接。	-oper状态
删除主机名重复的现有数据	如果选择此选项，并且为同一主机名收集配置文件两次，则将删除其中一个配置文件。
拼接链路时忽略 VRF	数据提取程序使用各种规则来拼接链接，其中一些规则是基于 BGP/VPNv4 信息的智能猜测。如果选择此选项，则将忽略这些与 VRF 相关的规则，并且不会根据 VRF 信息拼接链接。	-ignoreVRFOnLink
移除主机名中的 JUNOS RE 扩展名	对于 JUNOS 双路由引擎支持，默认情况下，路由器名称中的节点 ID 和节点名称中的 RE 扩展名将被移除，但主机名不会移除。要将其从主机名中删除，请选择此选项。
对链路使用关闭接口/隧道	如果选择此选项，则关闭链接将用于拼接主干链接。默认情况下，这些链接不用于链接拼接。

单击“文件”选项卡。

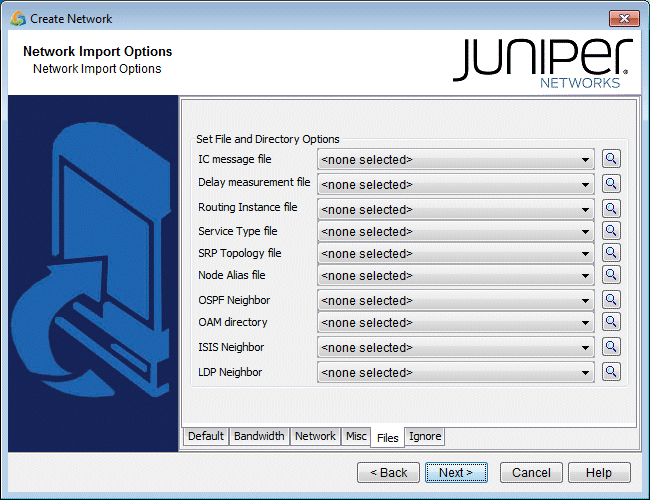

图 4：文件选项卡

Juniper Networks Create Network wizard, Network Import Options step. Dropdown menus for selecting network files. Navigation buttons: Back, Next, Cancel, Help.

选项	描述	对应的文本接口选项
IC 消息文件	IC 消息文件是完整性检查配置文件，允许用户定义检查的严重性以及是否在生成的报告中包含特定检查。	-IC
延迟测量文件	延迟测量文件提供了一种将延迟统计数据输入到网络模型中的更简单方法。（或者，可以在 bblink 链接文件中指定延迟信息。提供实际的链路延迟测量值使程序能够准确计算端到端路径的延迟。有关文件格式信息，请参阅延迟测量文件。	-delay delay文件
路由实例文件	包含路由实例定义的文件。有关此功能的详细信息，包括文件格式，请参阅 NorthStar 计划器路由实例概述。	-routeInstance 路由实例文件
服务类型文件	服务类型文件用于将需求与电子邮件、ftp 等服务进行匹配。	-srvcType serviceTypeFile
SRP 拓扑文件	用于 RPR 环的“show srp topology”输出。	-srp srpTopoFile
节点别名文件	当存在具有双路由引擎的设备时，可以使用此文件来指示两个路由引擎主机名属于同一设备。对于瞻博网络，仅当名称不遵循以 re0 或 re1 结尾的标准命名约定时才需要这样做。节点别名文件的每一行都应包含从路由引擎到相应 AliasName 的映射，该 AliasName 将表示拓扑上的设备。 `<AliasName> <RoutingEngine0’s Hostname> <RoutingEngine1’s Hostname>`	-nodealias nodealias文件
OSPF 邻接方	可以为此选项指定目录或文件。如果指定了目录 neighborDir ，则程序将读取该目录中的所有文件。文本文件应包含Cisco IOS路由器的“show ip ospf neighbor”语句或瞻博网络路由器的“show ospf neighbor \|no-more“语句。有关其他供应商（如 Cisco CRS 和 Tellabs）的语句，请参阅 /u/wandl/db/command。此附加信息有助于在拓扑视图上连接设备。每个文件前面都应加上主机名，例如，思科的“hostname <hostname>”或瞻博网络的“host-name <hostname>;”。在某些情况下，如果在其结果之前包含行“[hostname]>show ip ospf neighbor”，则可以从提示中提取主机名。请注意，提示符可以是“>”或“#”，并且也可以识别简短形式“sh ip ospf nei”。	-ospfnbr neighborDir 或 -ospfnbr neighborFile
OAM 目录	OAM 可用于在 MAC 地址层对瞻博网络和 Zyxel 进行连接检查。OAM 目录可以从调度实时网络任务（联机用户）中收集，也可以通过 /u/wandl/db/command/*.oam 中的命令手动收集。	-oam oamDir
组播路径	“show ip mroute”（Cisco IOS）或“show 组播路由”（JUNOS）的输出。每个文件都应以路由器主机名信息开头。
ISIS 邻接方	如果指定了一个目录，其中包含“show isis neighbors detail”（对于Cisco IOS）或“show isis adjacency detail”（对于JUNOS）的输出，则程序将读取这些文件以在拓扑视图上将设备拼接在一起。每个文件的命令输出前面都应加上主机名，例如，思科的“hostname <hostname>”或瞻博网络的“host-name <hostname>;”。	-isisnbr 邻居目录
LDP 邻接方	如果指定了包含“show ldp neighbor”（JUNOS）或“show mpls ldp neighbor”（Cisco IOS）输出的目录，则程序将读取这些文件以在拓扑视图上将设备拼接在一起。每个文件的命令输出前面都应加上主机名，例如，思科的“hostname <hostname>”或瞻博网络的“host-name <hostname>;”。	-ldpnbr ldpDir

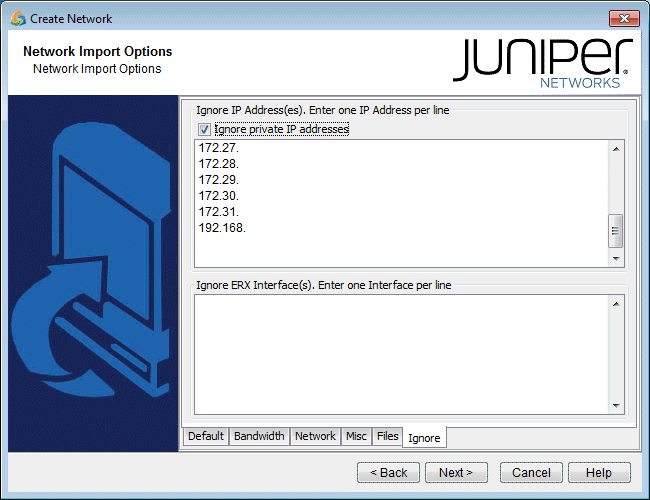

图 5：忽略选项选项卡 Create Network window with Network Import Options. Checkbox Ignore private IP addresses is checked. IP ranges listed. Tabs: Default, Bandwidth, Network, Misc, Files, Ignore. Navigation buttons: Back, Next, Cancel, Help.

Create Network window with Network Import Options. Checkbox Ignore private IP addresses is checked. IP ranges listed. Tabs: Default, Bandwidth, Network, Misc, Files, Ignore. Navigation buttons: Back, Next, Cancel, Help.

单击最后一个选项卡，即“忽略选项”选项卡。在这里，您可以指定要忽略的 IP 地址和 ERX 接口。如果选中“忽略私有 IP 地址”复选框，则在导入过程中将忽略以下 IP 地址块：

10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
169.254.0.0 - 169.254.255.255

选项	描述	对应的文本接口选项
忽略 IP 地址	这是指示程序应忽略 IP 地址 ipaddr 的选项。用户可以指定多个 IP 地址。当用户具有不希望将其包含在分析中的私有 IP 地址时，此选项非常有用。	-忽略 ipaddr
忽略 ERX 接口	这是指示程序忽略某些接口的选项。用户可以指定多个接口。接口基于子字符串进行匹配。	-ignoreIntf 接口

根据需要选择所有选项后，单击“ 下一> ”开始导入配置文件。如果尚未打开规范文件，则生成的网络模型将自动加载。否则，程序将询问您是否要关闭当前网络。

完成配置导入后，单击 “完成” 以关闭向导。
