子视图>类型
“类型”窗格显示在当前打开的网络中找到的设备类别。这些设备包括路由器、链路类型以及在网络中找到的任何用户定义的网络元素组。不同类型的设备与不同的图标相关联。将鼠标放在其中一个图标上时,工具提示将指示地图上表示的相应类别的项目数。
![Types Subview](/documentation/us/en/software/northstar6.2.6/planner-desktop-application-ug/images/s007763.png)
自定义节点和链接
图标的右键单击弹出菜单包括以下选项:
设置此图标: 选择一个图标
突出显示以下项目: 突出显示此类型的节点
链接的右键单击弹出菜单支持以下选项:
套装颜色: 调出颜色选择器以自定义颜色
设置线宽: 选择线宽(数字越大,链接宽度越粗)
设置线型: 选择样式(例如虚线)
突出显示以下项目: 突出显示此类型的链接
自定义节点类型图标

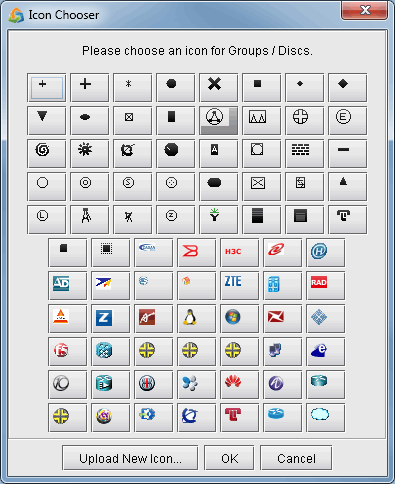

通过右键单击节点类型或组并选择设置此图标来设置图标。在图标选择器中,您可以选择一个图标,然后按 OK 以使用预先存在的图标。通过将指针悬停在图标上,可以找到图标的说明。
![Icon Chooser](/documentation/us/en/software/northstar6.2.6/planner-desktop-application-ug/northstar-planner-desktop-app-user-guide/images/s003440.gif)
或者,可以通过选择 上传新图标 并在选择图标窗口中选择图像文件(PNG、JPG、GIF)来上传图标。选择图像后,在“图标大小调整工具”窗口中选择比例和/或宽度和高度。
可以通过右键单击类型并选择设置 此图标 ,然后单击 删除图标 按钮来删除上传的图标。删除图标后,该类型的节点将恢复为用于该类型的原始图标。
有关图标导入的其他说明
在一个会话中上传的图标将自动显示在后续会话的“图标选择器”窗口中。
NorthStar 规划器的默认图标是平面和二维的,您可以通过单击“类型图例”中的按钮来设置其颜色。相比之下,无法更改导入图标的颜色。
带图标的地图无法导出到 Visio 2002 及更早版本(*.csv导出)。它们可以导出到 Visio 2003 及更高版本(*.vdx 导出)。
将地图导出为 SVG 时,*.svg 文件会通过图标在本地缓存目录中的名称来引用图标。在与另一台计算机上的第二个用户共享 SVG 文件之前,必须编辑 *.svg 文件以在第二个用户的计算机上使用图标的名称。
自定义线条样式
您可以修改用于表示特定链路类型的线型,如 OC3、OC12、STM3、千兆以太网等。与自定义节点类型图标类似,要自定义链接类型线型,请右键单击类型图例中的链接,然后选择其中一个菜单选项。
![Link Styles](/documentation/us/en/software/northstar6.2.6/planner-desktop-application-ug/northstar-planner-desktop-app-user-guide/images/s003441.jpg)
“导出到 Visio”功能支持虚线样式,只要虚线限制为一种颜色即可。实线最多可以用两种颜色导出(例如,在链接上显示两个方向的利用率)。但是,无法以两种颜色导出链接以显示利用率,并同时对其进行加点。
