BGP 邻接方

查看邻居信息

BGP 邻接方是相互传输 BGP 路由信息的路由器。您可以从 Network > Protocols > BGP > BGP Neighbor 菜单中查询BGP邻居关系。或者，您可以右键单击“网络信息”（Network Info） 表中的特定节点，然后选择节点处的 BGP 邻居...（标准映射）或节点处的查看邻居（BGP 映射）。

  1. 单击网络>协议>BGP>BGP邻居，将出现BGP邻居窗口。
  2. “BGP 邻居”窗口显示所有相邻关系。此窗口的顶部列出了所有 BGP 发送方及其邻居和属性。下半部分有三个选项卡：“属性”、“输入策略”和“输出策略”。

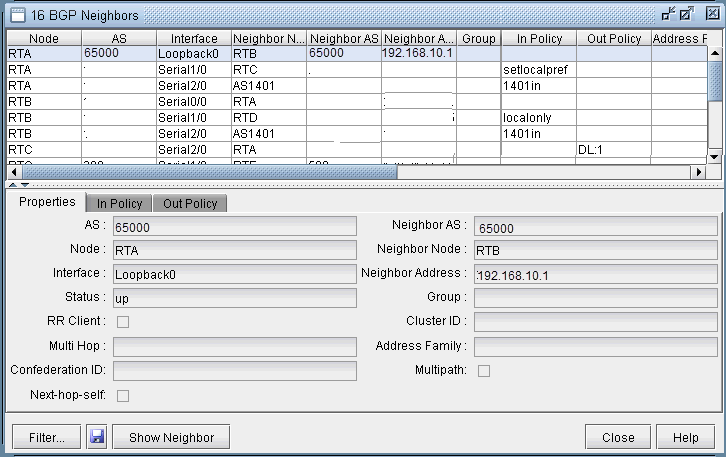

    图 1：BGP 邻居详细信息 GUI for managing BGP neighbors, showing AS numbers, interfaces, neighbor nodes, addresses, policies, and detailed neighbor properties.
  3. 单击“显示邻居”（Show Neighbor） 以突出显示选定邻居对之间的链接。
  4. 使用过滤器按钮，您可以根据各种参数（如 AS 编号、接口、权重等）搜索邻接方。填写搜索条件后，单击“获取”按钮，它将弹出“BGP邻居”窗口，其中显示与搜索条件匹配的所有邻居。
    注意：

    对于节点字段，您必须选择真实节点，而非 AS（伪节点）。要搜索 AS，可以使用 AS、邻居 AS 和邻居节点字段。请注意，搜索 AS 会使用 AS 编号上的完全匹配项。例如，您必须输入 111 而不是 AS111 或 1 或 1*。此字段不支持通配符。
  5. 右键单击某个条目以查看“显示”邻居地址 = 组“和”显示没有成员的对等组“选项。

    • 显示“邻居地址 = 组”：这些条目在邻居地址列下列出组。它们旨在提供有关BGP组默认设置的信息，例如，在 [edit protocols bgp group ibgp_peers] 下配置的瞻博网络。对于组中的特定邻居，这些默认设置可能会被覆盖。

    • “显示没有成员的对等组”：此选项将显示任何未列出邻居的 BGP 组。

“属性”选项卡

“属性”选项卡包含以下字段：

字段

描述

AS

节点 AS。

邻接方 AS

邻接节点 AS。

接口

用于连接到邻接方的接口。

节点

节点的名称（BGP 发言者）。

状态

邻接方的状态。它要么向上，要么向下。

群组

对等方组的名称（如果适用）。

多跳

IOS 命令中的可选 TTL（生存时间）编号：邻接方 {ip-address | peer-group-name} ebgp-multihop [ttl]

VRF

虚拟路由和转发实例名称。

邻接方地址

邻接方的 IP 地址。

邻居节点

邻居的名称。

RR 客户端

指示邻接方是否为路由反射器客户端。

群集 ID

群集 ID（如果适用）。

地址族

指示是否使用地址族，如 VPNv4 或 Inet-VPN。

联合体 ID

指示AS所属的BGP联合体 ID（如果有）。

多路径

指示是否已将 BGP 多路径配置为负载平衡目的。

下一跳自我

指示路由器是否配置为 BGP 邻接方的下一跃点。“

输入和输出策略选项卡

In Policy 选项卡显示应用于从突出显示的邻接方到节点的传入路由的所有策略。“输出策略”选项卡显示应用于从节点传出路由的所有策略。（请注意，不同的文献可能将输入/输出策略称为导入/导出策略;它们是等价的。

注意：

网络中应有多个 AS，才能查看策略。

对于 Cisco 路由器，路由策略可以指定路由过滤和属性操作，这些操作使用路由图、访问列表、AS 路径访问列表、社区列表、分布列表和过滤器列表。

对于瞻博网络路由器，将使用策略声明和社区列表。选择“输入策略”选项卡或“输出策略”选项卡时，策略窗口将包含以下字段：

字段

描述

策略

策略名称

术语/序列

术语编号用于瞻博网络的策略声明中。序列号适用于思科的路由图。

行动

允许或拒绝

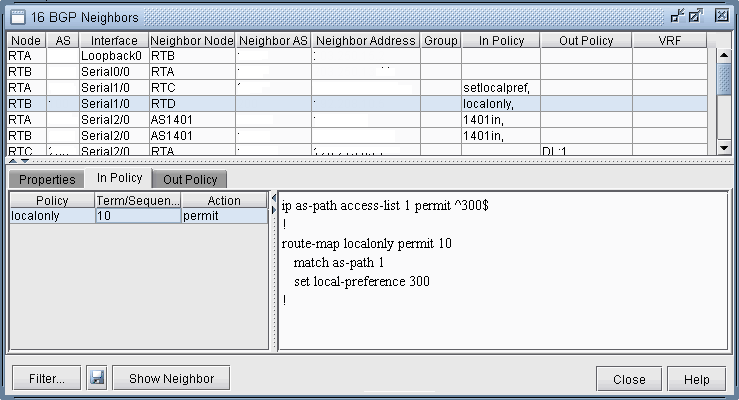

图 2：在策略Graphical user interface for managing BGP neighbors with columns like Node, AS, Interface, Neighbor Node. Buttons for filtering and help.中

在“输入策略”或“输出策略”选项卡中选择特定策略时，右下窗格将显示该策略的相关语句。例如，路由器 RTB 的 localonly 策略如上图所示。

添加 BGP 对等关系

NorthStar 计划器提供了两种添加 BGP 对等关系的方法;您可以使用“修改>协议”>BGP>BGP邻接方...菜单或修改>协议>BGP>添加多个BGP邻接方...菜单。

  1. 要定义从节点到其邻居节点的BGP对等关系，请在菜单栏上导航至网络 >协议>BGP>BGP邻居。然后单击“添加”按钮以调出“添加BGP邻居”窗口，如下图所示。

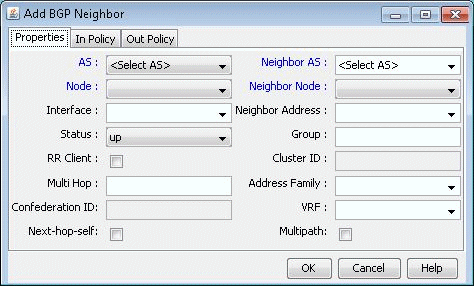

    图 3：添加 BGP 邻居窗口 Graphical user interface for configuring a BGP neighbor with fields for AS numbers, node, interface, status, neighbor IP, RR client, multi hop, confederation ID, next-hop-self, group, cluster ID, address family, VRF, and multipath.

  2. 从 AS 和节点下拉菜单中选择 AS 编号和节点。同样，从邻居 AS 和邻居节点下拉菜单中选择邻居 AS 编号和邻居节点。单击确定将建立从节点到邻居节点的 BGP 对等体。要建立相反方向的 BGP 对等关系，只需执行相同的步骤，但将 AS 和节点选择交换为邻居 AS 和邻居节点选择。请注意，如果要将路由反射器到其客户端的 BGP 相邻关系添加，请务必选中 RR 客户端 框并指定集群 ID。

  3. 要在节点与其邻接方之间添加多个BGP对等关系，请使用修改>协议>BGP>添加多个BGP邻接方...菜单以显示“添加多个 BGP 邻接方”窗口。类型 （Type） 下拉菜单包括 AS 内部和 AS 间选项。下图显示了如何使用将类型选为内部AS的“添加多个BGP邻居”窗口在AS内创建 IBGP 相邻关系的完整网格。请注意，将创建平衡邻居（在两个方向上建立的相邻关系）。

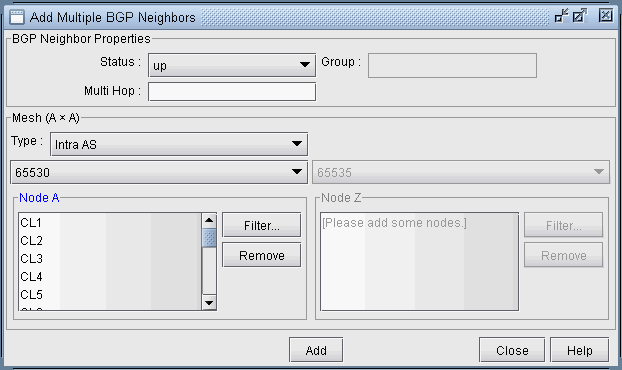

    图 4：添加多个 BGP 邻接方窗口 GUI for configuring multiple BGP neighbors in a network tool. Title: Add Multiple BGP Neighbors. Features: status dropdown, group field, multi-hop settings, BGP connection type, AS number, Node lists, filter, remove, add, close, and help buttons.
