BGP 子网

BGP 子网列表可用于列出源自特定路由器或 AS 节点的前缀或子网（其路由器配置文件不可用）。可以在子网文件中定义与子网关联的各种 BGP 属性。

注意：

如果在 dparam 文件中或在“工具>选项”>“设计”、“路径放置”> BGP 中设置了 useliveBGPrtbl=1，则子网信息将被忽略。

  1. 子网文件可以从文件管理器或网络>协议> BGP > BGP 子网中查看...菜单。若要在子网文件中添加、修改或删除 BGP 子网，请先切换到“修改”操作模式。然后通过修改 BGP > BGP 子网>>协议打开“BGP 子网”窗口...菜单。下图显示了正在修改的 AS 节点 AS1301 的子网条目。

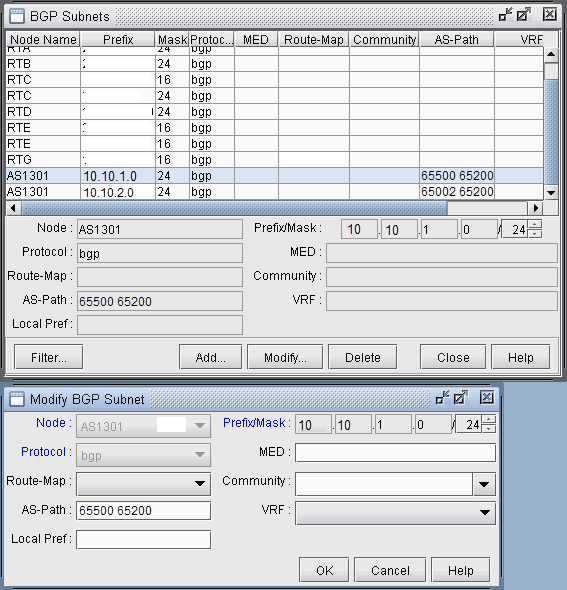

    图 1：修改 BGP 子网 Modifying a BGP Subnet

  2. 请注意“协议”字段，该字段默认为 bgp。指定“bgp”表示这是从路由器播发的前缀。接收路由的路由器仍需要将内部策略应用于此路由。在此字段中指定“bgptbl”表示路由器路由表中的路由。它已被路由器的策略接受，但可能是也可能不是首选路由。此选项用于从其他自治系统接收的路由，因为它们的配置文件可能不可用。

    为了说明如何使用 BGP 子网列表（通过网络>协议访问 > BGP > BGP 子网...），以下示例网络和相应的 BGP 子网列表显示在以下两个图中。请注意，在 BGP 子网列表中，ASnode AS1301 声明它可以到达子网 10.10.1.0/24，该子网具有包含 65500 的AS_PATH属性。ASnode AS1301 还声明它可以到达子网 10.10.2.0/24，该子网的 AS_PATH 属性包括 65002。

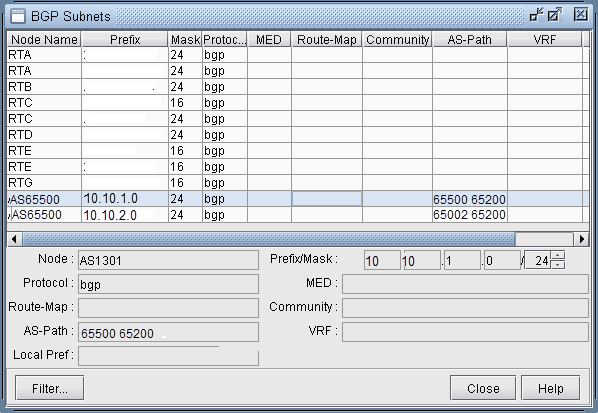

    图 2：查看 BGP 子网窗口 View BGP Subnets Window

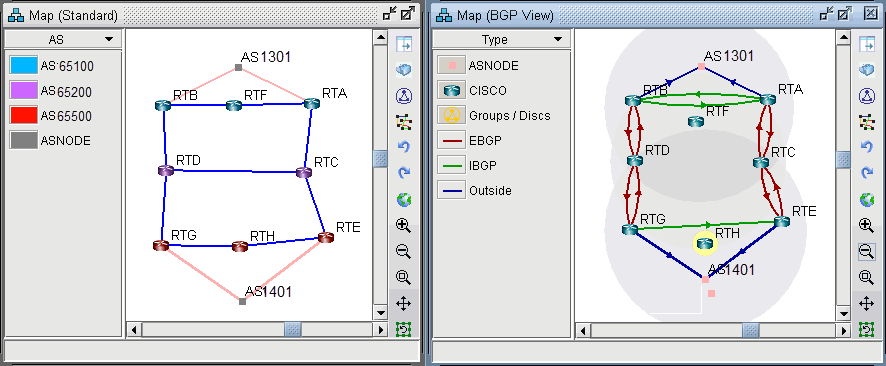

    图 3：网络 Main View and BGP View of the network的主视图和 BGP 视图

  3. 要查看在路由器 RTE 上定义的 BGP InPolicy，请调出 BGP 邻居表并切换到“策略中”选项卡，如下图所示。在此特定示例中，路由器 RTE 的 InPolicy 由 Cisco 路由映射定义，并指出如果传入路由的 AS_PATH 属性中包含 65001，则将 LOCAL_PREF 属性设置为 123;否则，请将 LOCAL_PREF 属性设置为 89。路由器 RTG 上的 InPolicy 相同，只是匹配的是 65002 而不是 65001。

    图 4：RTE BGP In Policy for RTE 策略中的 BGP

  4. 继续我们的示例，我们打开BGP路由表，以验证AS1301的子网10.10.2.0/24的LOCAL_PREF属性是否正确设置为123，该子网的AS_PATH属性中包含65002。

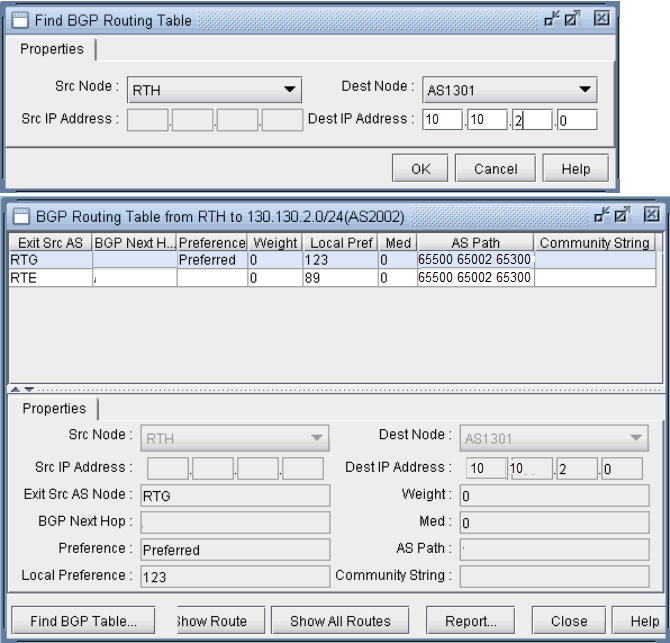

    图 5：从 RTH 到 AS1301 子网 10.10.2.0/24 BGP Routing table from RTH to AS1301 subnet 10.10.2.0/24 的 BGP 路由表
    注意：

    在互联网路由中，社区是标记特定路由的另一个常用属性。每个服务提供商都可以根据传入路由的此属性定义自己的策略。子网文件可帮助用户模拟到各种互联网目标的路由行为。

  5. 最后，我们可以在AS65500（包括路由器RTH，RTE，RTG）中进行从路由器（例如RTH）到AS1301子网10.10.2.0的路径跟踪，并验证RTG确实是AS65500的首选出口点，如较高的LOCAL_PREF值123所示。下图显示了路径跟踪。

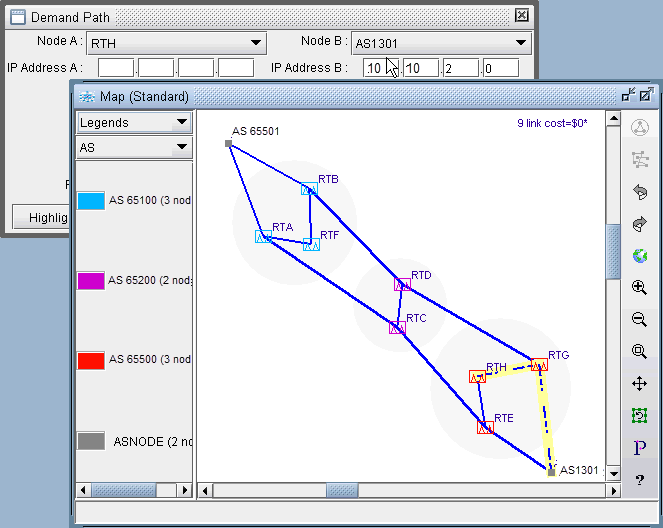

    图 6：说明 RTG 是首选出口点 Path trace illustrating the RTG being the preferred exit point的路径跟踪
