QoS 管理器

  1. 若要从一组网络配置文件中提取CoS详细信息，请关闭任何当前打开的网络基线，然后选择“ 文件”>“导入数据”。在将配置文件上传到 NorthStar 计划器服务器后，按照 路由器数据提取概述 中的说明导入配置文件。

  2. 导入完成后，将打开网络基线。

  3. 选择 网络>QoS...以打开“QoS 管理器”窗口。

  4. 选择 转发类， 查看网络上定义的 CoS 类列表。NorthStar 计划器支持 8 个类。如果类超过 8 个，则可以将其他类映射到 8 个 CoS 别名之一。

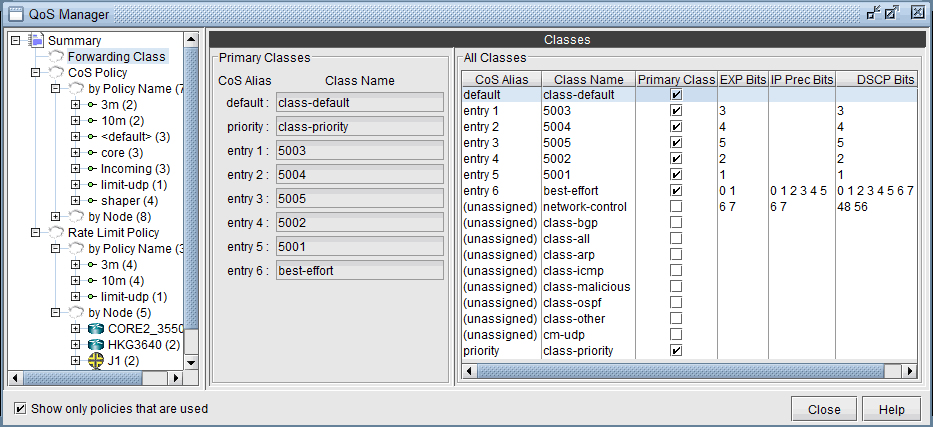

    图 1：QoS 管理器 QoS Manager interface showing Forwarding Class and Rate Limit Policy sections. Left panel has CoS policies tree. Right panel lists Primary and All Classes with CoS Alias, Class Name, EXP Bits, IP Prec Bits, and DSCP Bits details.

  5. 选择“按策略名称>CoS策略”，查看网络中CoS策略的摘要列表。

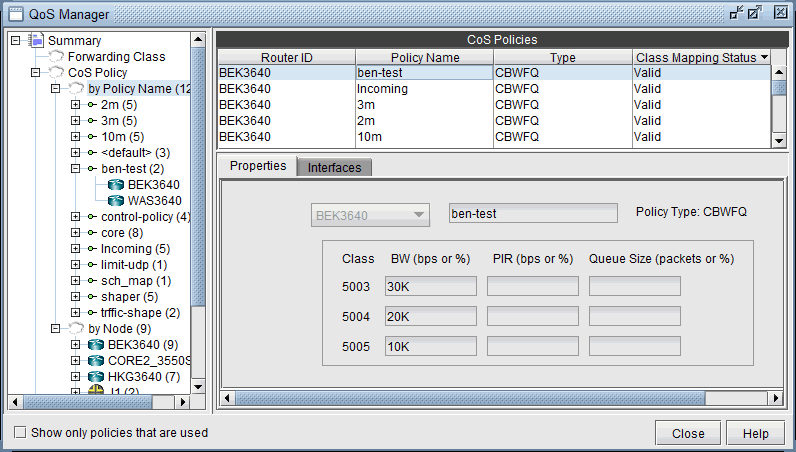

    图 2：CoS 策略 Quality of Service Manager interface for configuring QoS policies on a network device with sections for tree view navigation, CoS policies list, and policy details.

  6. 这些策略按策略名称或节点进行组织。您可以在“按策略名称>CoS策略”下选择一个策略以查看该策略的详细信息以及具有给定策略的节点，或者在“按节点>的策略”下选择一个节点CoS以查看在给定节点上配置的策略。

  7. 选择 按策略名称>的速率限制策略， 以查看网络中速率限制策略的摘要视图。在“按策略名称>的速率限制策略”下选择一个策略以查看给定策略的详细信息以及属于该策略的节点，或者在“按节点>的速率限制策略”下选择一个节点以查看给定节点上配置的速率限制策略。

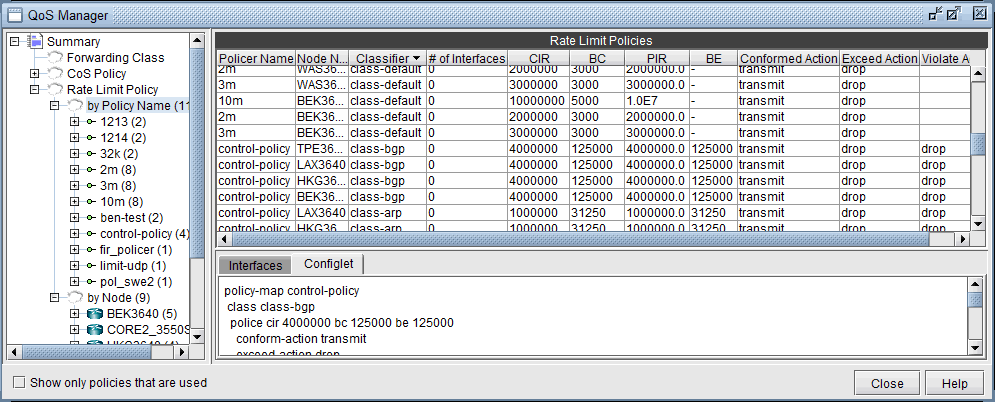

    图 3：速率限制策略 QoS Manager interface showing policies for rate limiting with details like policy names, node numbers, CIR, BC, PIR, and traffic actions.

如何输入 CoS 参数

要输入 CoS 参数，您可以创建 CoS 类和策略映射，然后指定属于特定策略的类及其带宽和队列大小。最后，需要指定要用于每个接口的策略。
