配置带宽模型和默认带宽分区

有两个全局选项可应用于整个网络。首先是带宽模型，可以是 MAN（相当于瞻博网络的扩展 MAM）或 RDM。第二个是默认带宽分区，当没有为接口分配 CoS 策略时，该分区将应用于该接口。要配置这两个全局设置，只需打开“设计”>“工具”下的“设计选项”窗口>。然后单击 MPLS TE >路径放置选项窗格以查看以下窗口：

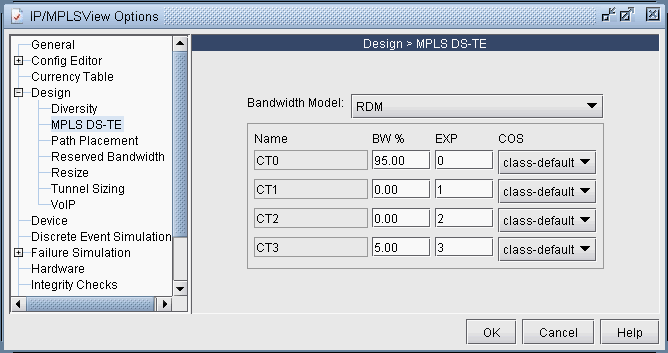

图 1：配置带宽模型和默认链路带宽分区 Configuring Bandwidth Model and Default Link Bandwidth Partition

带宽模型	支持两种类型的带宽模型。MAM 和 RDM。配置多类 LSP 时，应使用 MAM 模型，该模型等同于瞻博网络的扩展 MAM。
名字	这些是四种类类型的名称：ct0、ct1、ct2 和 ct3。
BW%	这是分配给每个类的带宽量（以百分比表示）。仅当未为链接分配调度程序图时，才会将这些设置应用于该链接。
经验丰富	DiffServ 感知路由器使用数据包标头中的 EXP 位来确定流量类类型，该类型映射到相应的每跃点行为（PHB）。EXP 位和 PHB 之间的映射是静态的，而不是像 RSVP 中那样发出信号。
因为	这与在 JUNOS 中配置调度器图时使用的类名相对应。
