前端交换矩阵拓扑
经过验证的前端交换矩阵拓扑遵循三级 Clos 叶主干 IP 交换矩阵架构，采用 3：1 订阅系数。
图 3 显示了测试期间使用的高级前端交换矩阵拓扑。

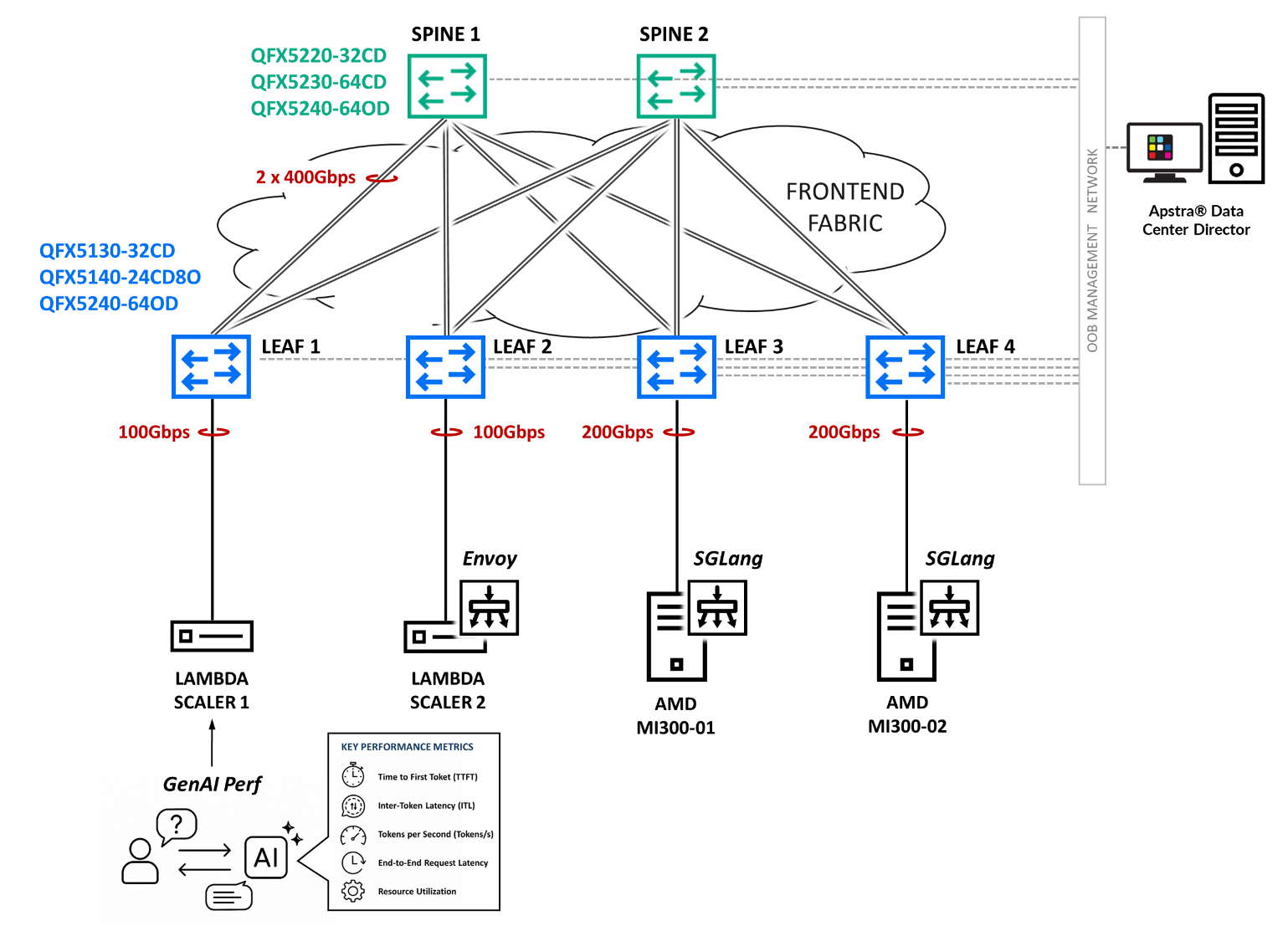

图 3：AI 推理前端交换矩阵拓扑结构
用于验证设计的拓扑包括 4 个叶节点和 2 个主干节点。如表 6 所述，我们验证了 QFX5130-32CD、QFX5140-24CD8O 和 QFX5240-64OD 的 叶节点 作用，以及 QFX5220-32CD、QFX5230-64CD 和 QFX5240-64OD 的主干作用。
每个前端叶使用 2 个 400GbE 以太网链路连接到两个主干节点，从而在前端交换矩阵中提供冗余和可扩展的连接。
AMD Instinct MI300X GPU 服务器使用带有 Connect X7 NIC 的 400GbE 以太网链路连接到叶节点 3 和 4。
运行 Envoy 代理和 GenAI-Perf 的 Lambda 扩展器设备使用带有 ConnectX-6 NIC 的 100GbE 以太网链路连接到叶节点 1 和 2。
Note: Additional NICs and link speeds may be added in future updates of this JVD.
HPE Juniper Apstra Data Center Director 分配交换矩阵 IP 寻址、自治系统编号和其他网络参数，然后创建和部署交换矩阵配置。叶节点和主干节点之间的点对点链路从 10.0.5.0/24 地址范围分配 /31 地址，如图 3 所示。

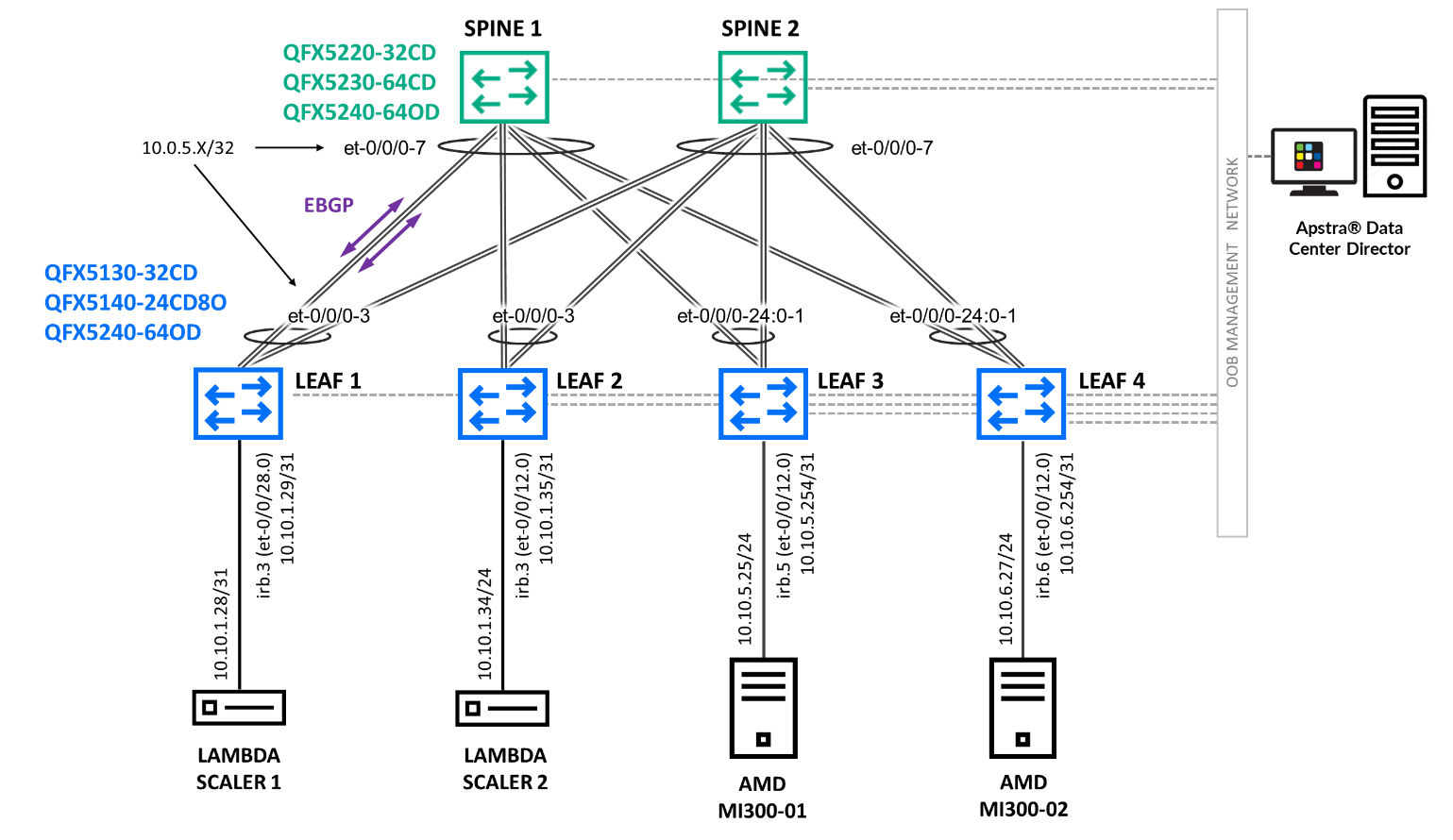

图 3：AI 推理前端交换矩阵实现细节
交换矩阵在叶节点和主干节点之间使用 eBGP，以提供跨 Clos 拓扑的 IP 可达性、路径冗余和等价转发。
