在此页面上


验证框架

对最佳实践架构进行广泛测试是瞻博网络验证设计计划的关键。JVD 对这些最佳实践架构进行鉴定和量化，使您能够准确了解所购买的产品，并将时间用于部署和管理网络，而不是进行设计。

JVD 采用分层测试方法来提供可靠性和可重复性。各个功能接受功能测试。多功能测试建立在此功能测试的基础上，以查看多个功能是否协同工作。产品交付测试建立在多功能测试的基础上，以验证这些功能的组合性能是否符合测试用例的预期，JVD 测试建立在产品交付测试的基础上，通过将多个产品一起测试（包括适当的第三方集成），以确保所有这些产品组合在一起构成行业领先的解决方案。

图 1：验证框架 A diagram of a product testing process Description automatically generated

使用实际应用程序和流量进行测试可提供有关性能和对不同配置的响应的更准确数据。JVD 的标准化特性可确保在多个测试环境中部署相同的网络架构，并且多个客户使用 JVD 允许在生产部署中吸取任何经验教训，从而迅速使所有 JVD 客户受益。全球部署的合资企业越多，它们为所有人提供的价值就越大。

试验台

试验台环境由一个由瞻博网络 Apstra 管理的 3 阶段 EVPN/VXLAN 交换矩阵组成，其中 4 台 ESI 服务器叶交换机配置为 2 对冗余交换机，1 台（非冗余）服务器叶交换机（非 ESI）和两台冗余边界叶交换机连接到两个主干。外部路由器也连接到边界叶交换机。流量生成器连接到外部路由器和 ESXi 服务器上的测试端口。

为了确保 中指定的所有平台都经过验证，使用了使用 DCI 连接的两个数据中心拓扑。由于每个角色有多个设备，因此交换了这些设备，并对每种组合重复测试。例如，边界叶交换机与 QFX5130-32CD、PTX10001-36MR、ACX7100-32CD 等交换。

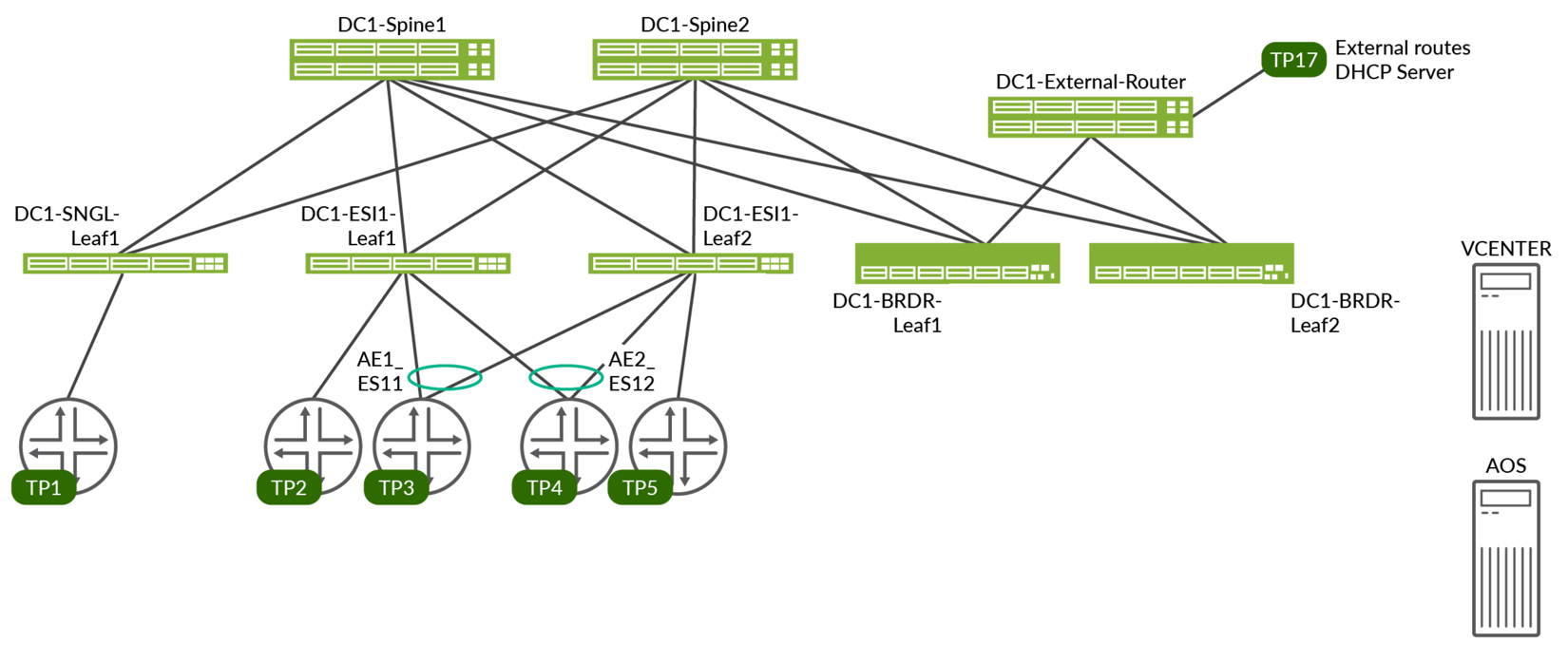

图 2：3 级实验室拓扑 A computer screen shot of a diagram Description automatically generated

VRF 特性：

红色 VRF：

  • 采用 IRB v4/v6 的 VLAN 400–649
  • 在 DC1-SNGL-LEAF1 单接入端口上
  • 在 DC1-ESI-LEAF1 单接入端口、AE1 和 AE2 上
  • 在 DC1-ESI1-LEAF2 单接入端口、AE1 和 AE2 上
  • 在 DC1-BRDR-LEAF1 上将路由分发到外部路由器
  • 在 DC1-BRDR-LEAF2 上将路由分发到外部路由器
  • 每个测试端口上的 VLAN 为 400–649，每个 VLAN 有 10 个唯一的 MAC/IP
  • TP3 上的 DHCP 客户端
  • TP17 上的外部 DHCP 服务器

蓝色 VRF：

  • 带有 IRB v4/v6 的 VLAN 3500–3749
  • 在 DC1-SNGL-LEAF1 单接入端口上
  • 在 DC1-ESI-LEAF1 单接入端口、AE1 和 AE2 上
  • 在 DC1-ESI1-LEAF2 单接入端口、AE1 和 AE2 上
  • 在 DC1-BRDR-LEAF1 上将路由分发到外部路由器
  • 在 DC1-BRDR-LEAF2 上将路由分发到外部路由器
  • 每个测试端口上的 VLAN 3500–3749，每个 VLAN 有 10 个唯一的 MAC/IP
  • TP3、TP4、TP5 上的 DHCP 客户端
  • TP2 上的外部 DHCP 服务器

被测平台/设备 （DUT）

主
表 1：受测设备（经过验证的设备）
被测设备（经过验证的设备）
解决方案 服务器叶交换机 边界叶交换机干
3 级 EVPN/VXLAN （ERB） QFX5120-48Y-8C QFX5130-32光盘 QFX5220-32光盘
QFX5110-48S QFX5700 QFX5120-32C
EX4400-24MP： ACX7100-48L
  ACX7100-32C
  PTX10001-36MR
  QFX10002-36Q

试验台配置

请联系您的瞻博网络客户代表，获取用于此 JVD 的试验台配置的完整存档。
