示例：在 EX 系列交换机上为单请求方或多请求方配置设置 802.1X
EX 系列交换机上的 802.1x 基于端口的网络访问控制 （PNAC） 身份验证提供三种类型的身份验证，以满足企业 LAN 的访问需求：
在验证器端口上对第一个终端设备（请求方）进行身份验证，并允许同时连接的所有其他终端设备访问 LAN。
一次仅在验证器端口上验证一个终端设备。
在一个验证器端口上对多个终端设备进行身份验证。VoIP 配置中使用多请求方模式。
此示例将 EX 系列交换机配置为使用 IEEE 802.1X 来验证使用三种不同管理模式的终端设备。
要求
此示例使用以下软件和硬件组件：
此示例也适用于 QFX5100 交换机。
适用于 EX 系列交换机的 Junos OS 9.0 或更高版本
一台充当验证器端口访问实体 （PAE） 的 EX 系列交换机。验证器 PAE 上的端口形成一个控制门，用于阻止进出终端设备的所有流量，直至其通过身份验证。
一台支持 802.1X 的 RADIUS 身份验证服务器。身份验证服务器充当后端数据库，包含有权连接到网络的终端设备（请求方）的证书信息。
在为 802.1X 身份验证配置端口之前，请确保您已：
执行了初始交换机配置。请参阅连接和配置 EX 系列交换机（CLI 过程）。
在交换机上执行了基本桥接和 VLAN 配置。请参阅介绍如何为交换机设置基本桥接和 VLAN 的文档。如果您使用的交换机支持增强型第 2 层软件 （ELS） 配置样式，请参阅 示例：为支持 ELS 的 EX 系列交换机设置基本桥接和 VLAN 或 示例：在交换机上设置基本桥接和 VLAN。有关所有其他交换机，请参阅 示例：为 EX 系列交换机设置基本桥接和 VLAN。
注意：有关 ELS 的更多信息，请参阅 使用增强型第 2 层软件 CLI。
在身份验证服务器上配置的用户。
概述和拓扑

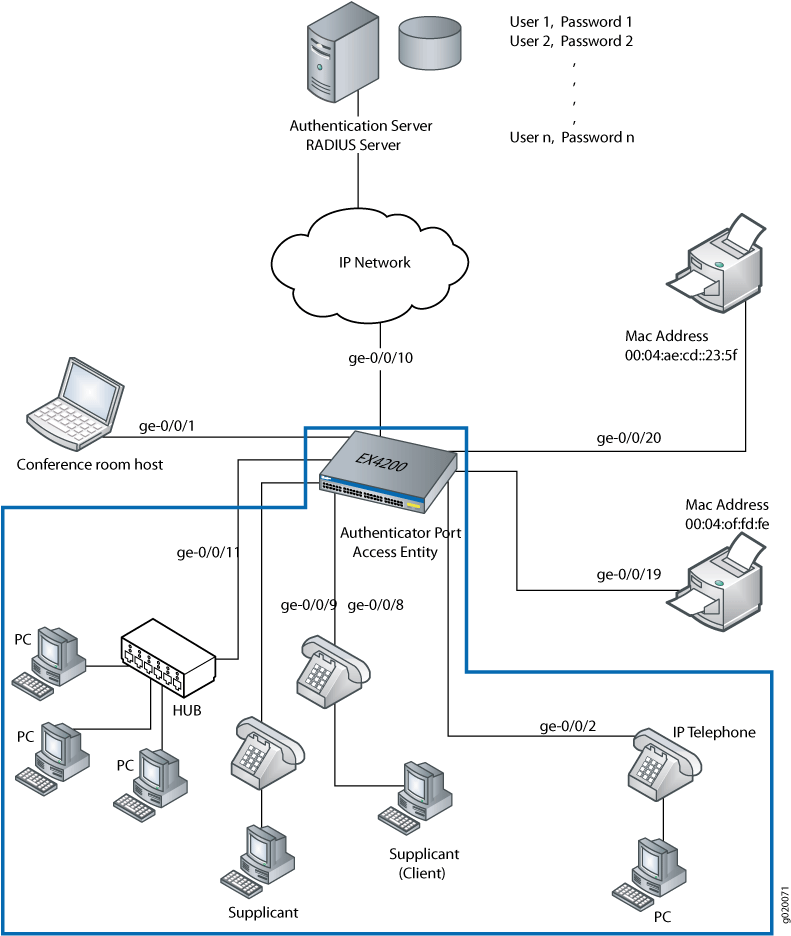

如 图 1 所示，拓扑包含一台连接到端口 ge-0/0/10 上的身份验证服务器的 EX4200 接入交换机。接口 ge-0/0/8、ge-0/0/9 和 ge-0/0/11 将配置为三种不同的管理模式。
此数字也适用于 QFX5100 交换机。
拓扑结构
的拓扑
| 属性 | 设置 |
|---|---|
交换机硬件 |
EX4200 交换机，24 个千兆以太网端口：8 个 PoE 端口（ge-0/0/0 到 ge-0/0/7）和 16 个非 PoE 端口（ge-0/0/8 到 ge-0/0/23） |
连接到 Avaya 电话 - 使用集成集线器，将手机和台式 PC 连接到单个端口;（需要 PoE） |
ge-0/0/8、ge-0/0/9 和 ge-0/0/11 |
要配置管理模式以支持企业网络不同区域中的请求方，请执行以下操作：
配置接入端口 ge-0/0/8 以便进行单请求模式身份验证。
配置接入端口 ge-0/0/9 以便进行单个安全请求方模式身份验证。
配置接入端口 ge-0/0/11 以进行多请求方模式身份验证。
单请求方模式 仅对连接到验证器端口的第一个终端设备进行身份验证。在第一个设备成功连接后，连接到验证器端口的所有其他终端设备（无论其是否启用了 802.1X）均允许访问该端口，而无需进一步身份验证。如果第一个经过身份验证的终端设备注销，所有其他终端设备将被锁定，直到终端设备通过身份验证。
单安全请求方模式 仅对连接到验证器端口的一个终端设备进行身份验证。在第一个终端设备注销之前，任何其他终端设备都无法连接到验证器端口。
多请求方模式 在一个验证器端口上对多个终端设备进行单独身份验证。如果配置了可通过端口安全连接到端口的最大设备数，则配置值中较小的值将用于确定每个端口允许的最大终端设备数。
配置 802.1X 以支持多种请求方模式
过程
CLI 快速配置
要使用不同的 802.1X 身份验证模式快速配置端口，请复制以下命令并将其粘贴到交换机终端窗口中：
[edit] set protocols dot1x authenticator interface ge-0/0/8 supplicant single set protocols dot1x authenticator interface ge-0/0/9 supplicant single-secure set protocols dot1x authenticator interface ge-0/0/11 supplicant multiple
分步程序
在接口上配置管理模式：
在接口 ge-0/0/8 上将请求方模式配置为单个：
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/8 supplicant single
在接口 ge-0/0/9 上将请求方模式配置为单安全模式：
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/9 supplicant single-secure
在接口 ge-0/0/11 上配置多请求方模式：
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/11 supplicant multiple
结果
检查配置结果：
[edit]
user@access-switch> show configuration
protocols {
dot1x {
authenticator {
interface {
ge-0/0/8.0 {
supplicant single;
)
ge-0/0/9.0 {
supplicant single-secure;
)
ge-0/0/11.0 {
supplicant multiple;
)
}
}
}
}
验证
要确认配置工作正常，请执行以下任务：
验证 802.1X 配置
目的
验证接口 ge-0/0/8、ge-0/0/9 和 ge-0/0/11 上的 802.1X 配置。
行动
通过发出操作模式命令 show dot1x interface验证 802.1X 配置：
user@switch> show dot1x interface ge-0/0/8.0 detail ge-0/0/8.0 Role: Authenticator Administrative state: Auto Supplicant mode: Single Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> user@switch> show dot1x interface ge-0/0/9.0 detail ge-0/0/9.0 Role: Authenticator Administrative state: Auto Supplicant mode: Single-Secure Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> Number of connected supplicants: 0 user@switch> show dot1x interface ge-0/0/11.0 detail ge-0/0/11.0 Role: Authenticator Administrative state: Auto Supplicant mode: Multiple Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> Number of connected supplicants: 0
意义
请求方模式输出字段显示为每个接口配置的管理模式。接口 ge-0/0/8.0 显示单请求方模式。接口 ge-0/0/9.0 显示单安全请求方模式。接口 ge-0/0/11.0 显示多请求方模式。
