集中时钟
集中时钟是一种内部时钟同步方法，其中系统的时钟与系统的时钟同步。
集中式时钟概述
MX240、MX480 和 MX960 路由器上的增强型 SCB SCBE 和增强型 SCB SCBE2 支持 Stratum 3 时钟模块，该模块用作机箱内的集中点，用于时钟监控、过滤、保持和选择。
Stratum 3 时钟模块可生成一个 19.44 MHz 的时钟，该时钟锁定到配置了最高质量的机箱同步时钟源。机箱时钟信号通过背板传输到所有 MPC。MPC 将时钟信号路由到其 MIC，时钟信号在所有线路接口上被驱动出，从而允许将计时信息分发到下游路由器。
您可以在层次结构级别、[edit chassis synchronization source interfaces]层次结构级别和层次结构级别配置[edit chassis synchronization interfaces]外部和线路输入同步源，这些源[edit chassis synchronization output]将成为机箱时钟选择算法选择的候选源。时钟选择算法会选择质量最高的候选时钟源，然后将其用作机箱的同步源。
SCBE 上的外部时钟接口允许楼宇综合定时电源 （BITS） 时钟源或从全球定位系统 （GPS） 接收器接收的时钟信号充当集中式定时电路的输入时钟源，或者允许集中定时信号充当 BITS 源或 GPS 接收器的输出时钟源。
集中模式适用于移动回传基础设施，以及借助同步以太网实现从传统 TDM 到以太网网络元素的网络过渡。
要记住的要点
以下是关于集中式时钟需要记住的要点：
-
开始在使用同步以太网的接口上配置集中时钟之前，请确保已将该接口配置为提供同步以太网时钟源的路由器的机箱同步源。
-
从路由器中移除 SCBE 之前，必须删除层次结构下的
[edit chassis synchronization]配置。同样，在从路由器中移除 SCBE2 之前，必须删除层次结构下的[edit chassis synchronization]配置。 -
在 SCBE2 上，external-0/0 接口位于 SCB0 上，external-1/0 接口位于 SCB1 上。
当您为输入配置外部时钟接口时，BITS 或 GPS 时钟源（源取决于您配置接口的方式）将同步的输入时钟信号发送到 SCBE 中的集中定时电路。配置外部时钟接口进行输出时，集中式计时电路会发出同步时钟信号（BITS 或 GPS），以传输至下游路由器。
有关 SCBE 硬件的详细信息，请参阅 SCBE2-MX 说明 和 SCBE2-MX LED。
以下各节详细介绍了集中式时钟及其功能：
此后，除非另有说明，否则为 SCBE 解释的所有功能也适用于 SCBE2。
Stratum 3 时钟模块
SCBE 有一个 Stratum 3 集中式时钟模块，可在其参考输入引脚上接收同步源。当时钟选择算法指示时，时钟模块选择其中一个参考输入以锁定其 19.44 MHz 输出时钟。MPC 从活动 SCBE 中选择机箱时钟，将其用作其接口发送器的时钟，从而允许下游路由器恢复并同步到机箱时钟。20 MHz 振荡器提供 Stratum 3 自由运行和保持质量。
时钟模块不会在参考时钟之间执行任何自动切换，而是在 Junos OS 检测到信号或时钟丢失、频率不准确或相位不规则时，时钟模块会运行时钟选择算法并切换到下一个最高质量的输入参考。
主 SCBE 和备用 SCBE 上的 Stratum 3 时钟模块采用交叉连接，可消除 SCBE 切换期间的任何相位瞬变。备份 SCBE 锁定到主数据库的 Stratum 3 时钟模块。
BITS 和 GPS 支持
表 1 将 Junos OS 版本与 SCBE 和 SCBE2 上的 BITS 和 GPS 功能版本对应了：
| 特征 |
交换机控制板 |
Junos OS 版本 |
|---|---|---|
| 位 |
SCBE（英语：SCBE） |
12.3 |
| 全球定位系统 |
SCBE（英语：SCBE） |
13.3 |
| 位 |
SCBE2型 |
13.3 |
外部时钟接口输入
BITS 和 GPS 可以在 SCBE 上的外部时钟接口上配置。
以下部分介绍了 BITS 和 GPS 的外部时钟接口输入：
用于 BITS 的外部时钟接口输入
当 BITS 时钟被 Stratum 3 时钟模块鉴定时，它将成为时钟选择算法的候选时钟源。BITS 可以同时支持输入和输出时钟。
BITS 的外部时钟接口可以恢复：
-
带帧的 1.544 Mbps （T1） 时钟或带框的 2.048 Mbps （E1） 时钟。T1/E1 成帧器支持通过 SA 位发送和接收 SSM 质量级别。
-
未成帧的 2048 kHz （G.703 T12） 时钟。当为不支持 SSM 的信号类型（如无帧 2048 kHz （T12） 时钟或 T1 超帧 （T1 SF） 时钟）配置外部时钟接口时，必须配置输入 SSM 质量级别。
在不支持 SSM 的 T1/T12 接口上，必须配置 SSM 质量级别。在 E1 接口上，Sa 位接收和传输 SSM 质量级别。
MX10003 和 MX204 路由器支持 T1/E1 成帧和 2.048MHz 无成帧时钟输入。
用于 GPS 的外部时钟接口输入
GPS 外部时钟接口支持：
-
1 MHz、5 MHz 和 10 MHz 频率。
-
BNC 连接器上的每秒脉冲 （PPS） 信号 — 一根特殊的电缆在 BNC 连接器和 RJ-45 端口之间转换信号。这些信号被馈送到 Stratum 3 集中时钟模块进行鉴定和监控。资格认证后，GPS 源将成为有效的机箱时钟源候选。
-
通过串行链路实现的当日时间 （TOD）。Junos OS 支持大多数 GPS 源 TOD 字符串格式，因此您可以配置通用 TOD 格式字符串。此格式告诉路由引擎如何解释传入的 TOD 字符串。
您还必须配置输入 SSM 质量级别值，其中质量级别由启用质量级别模式时的机箱时钟选择算法使用。
为了使 GPS 接收器被鉴定为时钟源，其频率和来自它的 PPS 信号必须由 SCBE Stratum 3 模块鉴定。SCBE 与 GPS 源 TOD 同步。

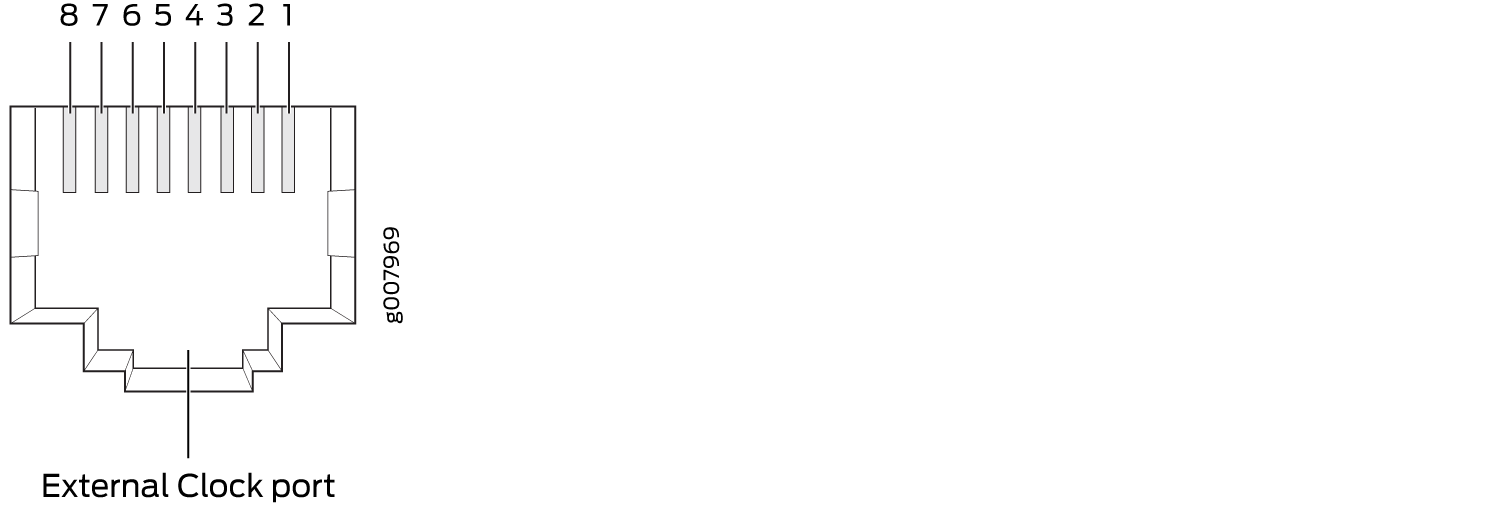

10MHz 频率和 PPS 由用于 SCBE/SCBE2 的 RJ-45 连接器提供支持。 图 1 显示了连接器的实际引脚排列。
的 RJ-45 连接器
| 针 |
信号 |
|---|---|
| 1 |
接收 |
| 2 |
接收 |
| 3 |
1 PPS 接地 |
| 4 |
德克萨斯州 |
| 5 |
德克萨斯州 |
| 6 |
10 MHz 接地 |
| 7 |
1 个 PPS |
| 8 |
10 兆赫 |
请注意，当 GPS 接收器用作主参考时钟时，默认配置为支持 10 MHz、1 PPS 和 TOD。
MX10003路由器支持每个 SPM 一个 GPS 端口，可配置 1MHz、5MHz 和 10MHz 频率和 1PPS 信号。
MX204 路由器支持 1MHz、5MHz 和 10MHz 频率以及 1PPS 信号的 GPS。
外部时钟接口输出
外部时钟接口可配置为驱动 BITS 或 GPS 定时输出（仅用于频率和 PPS 信号的 GPS 定时输出）。BITS 或 GPS 输出配置为选择输出时钟源，但如果没有输出配置，则禁用 BITS 或 GPS 输出。当外部时钟接口配置输出时，它会根据配置的源模式选择时钟源。
外部时钟接口可配置为驱动 BITS 定时输出。当外部时钟接口配置为 BITS 定时输出时，会发生以下情况：
-
外部时钟接口驱动 BITS 定时输出。
机箱时钟或线路时钟根据源模式配置用作源。
当输出
source-mode语句配置为线路时，最佳配置线路源将从 BITS 接口传出。中央时钟模块设置为保持，当配置了 BITS 输出且没有可用的有效时钟源时，输出将抑制。
用于 BITS 接口的 G.703 2.048MHz 信号类型
ITU-T G.703建议书“ 分层数字接口的物理/电气特性”是将时钟和数据信号编码为单个信号的标准方法。然后，该信号用于以 2.048 MHz 的数据速率同步各种数据通信设备，例如交换机、路由器和多路复用器。G.703 信号的两个方向必须使用相同的信号类型。要为楼宇综合定时供应 （BITS） 接口配置信号类型参数，请在 [edit chassis synchronization ] 层级包含以下语句：
interfaces bits {
signal-type (2048khz | e1 | t1);
e1-options {
framing (g704 | g704-no-crc4);
}
t1-options {
framing (esf | sf);
}
}
}
冗余
在 SCBE 上，主 SCB 和辅助 SCB 监控各自的时钟源，并且外部时钟接口源仅对其本地时钟硬件进行访问。因此，时钟信号不能在主 SCB 和辅助 SCB 之间路由。路由引擎切换后实现冗余。发生切换时，新的主 SCB 在配置的切换时间到期后重新运行时钟选择算法，以选择新的时钟源。
在 SCBE2 上，可以同时实现 BITS/BITS 冗余，因为主 SCB 和辅助 SCB 上的 BITS 外部接口是有线的。请注意，BITS 冗余是在 SCBE2 上无需路由引擎切换即可实现的。
BITS/BITS 冗余支持以下方案：
-
您可以将 BITS 输入的两个外部接口配置为参考时钟。因此，根据配置的时钟质量，其中一个 BITS 输入被视为主时钟源，另一个被视为辅助时钟源。
-
当来自主 BITS 输入的信号停止或降级时，辅助 BITS 输入将接管主输入，从而跨 BITS 接口提供冗余。
带有 SCBE2 的 MX240、MX480 和 MX960 路由器支持 GRES。
