了解覆盖 ping 和 traceroute 数据包支持
在虚拟化叠加网络中，现有的 ping 和 traceroute 机制无法提供足够的信息来确定是否在整个网络中建立了连接。existing ping 和 traceroute 命令只能验证底层物理网络中两个端点之间的基本连接，而不能验证覆盖网络中的两个端点之间的基本连接。例如，您可以在用作虚拟隧道端点 （VTEP） 的瞻博网络设备上向另一台瞻博网络设备发出现有 ping 命令，该设备也用作虚拟可扩展 LAN （VXLAN） 叠加中的 VTEP。在这种情况下，ping 输出可能指示源和目标 VTEP 之间的连接已启动并正在运行，尽管无法访问其中一个终端节点（应用程序直接运行的物理服务器）。
从QFX5100交换机的 Junos OS 14.1X53-D30 版、EX9200 交换机的 16.1 版和 MX 系列路由器的 16.2 版开始，叠加 ping 和 traceroute 将作为叠加网络的故障排除工具引入。
要使 ping 和 traceroute 机制在叠加网络中工作，ping 和 traceroute 数据包（也称为操作、管理和管理 （OAM） 数据包）必须使用与通过叠加分段转发的数据包相同的 VXLAN UDP 标头（外部标头）封装。此实施可确保中转节点以与该特定叠加分段的数据包相同的方式转发 OAM 数据包。
如果特定数据流出现任何连接问题，则与该流对应的叠加 OAM 数据包将遇到与该流的数据包相同的连接问题。
使用 ping overlay 和 traceroute overlay 时，请记住以下几点：
唯一支持的隧道类型是 VXLAN 隧道。
叠加网络中发送和接收叠加 ping 数据包的 VTEP 必须是支持叠加 ping 和 traceroute 的瞻博网络设备。
覆盖 ping 和 traceroute 功能
覆盖 ping 和 traceroute 数据包作为用户数据报协议 （UDP） 回应请求和回复发送，并封装在 VXLAN 报头中。VTEP 用于启动和终止叠加隧道，发送和接收叠加 OAM 数据包。仅在发送和接收 VTEP 都是瞻博网络设备的 VXLAN 叠加网络中支持叠加 ping 和 traceroute。
叠加 ping 功能可验证数据层面以及 VTEP 的 MAC 地址和 IP 地址。此附加验证与更常见的 IP ping 功能不同，在该功能中，实际目标在没有叠加分段上下文的情况下回复回显请求。
在 VXLAN 叠加网络中跟踪路由时，沿路由支持 Overlay traceroute 的瞻博网络设备还会提供时间戳。不支持叠加 traceroute 的第三方设备和瞻博网络设备不提供此时间戳。
UDP 负载的叠加 OAM 数据包格式
叠加 OAM 数据包的格式取决于隧道中承载的有效负载类型。对于 VXLAN 隧道，内部数据包是第 2 层数据包。
仅支持第 2 层 UDP 负载。

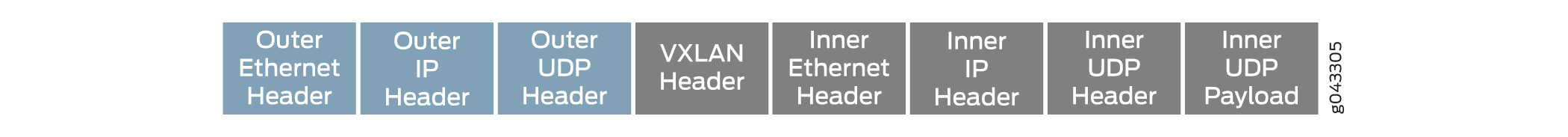

图 1 显示了 VXLAN 封装的叠加 OAM 数据包上的完整标头。
外部以太网报头 — 包含物理网络中直连节点的源 MAC （SMAC） 和目标 MAC （DMAC） 地址。这些地址在每个跃点中都会更改。
外部 IP 报头 — 包含瞻博网络设备的源 IP 地址和目标 IP 地址，这些设备用作启动和终止隧道的 VTEP。
外部 UDP 标头 — 包含与流平均信息量和目标端口关联的源端口。源端口是内部计算的哈希值。目标端口是用于 VXLAN 的标准 UDP 端口 （4789）。
VXLAN 标头 — 包含 VXLAN 网络标识符 （VNI） 或 VXLAN 的分段 ID，以及新的路由器警报 （RA） 标志位。
内部以太网报头 — 包含 SMAC 和 DMAC 的控制 MAC 地址 （00-00-5E-90-xx-xx）。此地址不会从 VTEP 转发出去。或者，可以将 SMAC 设置为非控制 MAC 地址。但是，如果使用非控制 MAC 地址，则 VTEP 不得从叠加 OAM 数据包中学习 SMAC。
内部 IP 标头 - 包含可设置为终端节点或源 VTEP 的 IP 地址的源 IP 地址。目标 IP 地址可设置为 127/8 地址，以确保叠加 OAM 数据包不会从配置为 VTEP 的瞻博网络设备的端口转发出去。
内部 UDP 报头 - 包含在内部 UDP 报头的目标端口字段中使用的新保留值。此值将传入的 UDP 数据包标识为叠加 OAM 数据包。
内部 UDP 有效负载 — 包含所有叠加 OAM 特定的消息格式和类型、长度和值 （TLV） 定义。
内部 UDP 负载格式如下：
0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Message Type | Reply mode | Return Code | Return Subcode| +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Originator Handle | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Sequence Number | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | TimeStamp Sent (seconds) | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | TimeStamp Sent (microseconds) | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | TimeStamp Received (seconds) | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | TimeStamp Received (microseconds) | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | TLVs ... | . . . . . . | | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
特定于 OAM 的消息类型是以下类型之一：
Value What it means ----- ------------- 1 Echo Request 2 Echo Reply Reply Mode Values:- Value What it means ----- --------------------------------- 1 Do not reply 2 Reply via an IPv4/IPv6 UDP Packet 3 Reply via Overlay Segment
VXLAN ping 的 TLV 定义如下：
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Type = 1(VXLAN ping IPv4) | Length | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | VXLAN VNI | Reserved | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | IPv4 Sender Address | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
多路由实例支持
从 Junos OS 19.3R1 版开始，您可以使用 ping overlay 和 traceroute overlay 命令验证连接并检测具有多个路由实例的静态 VxLAN 隧道中的故障。为 ping overlay and traceroute overlay 命令创建的 ping 和 traceroute 数据包遵循与数据包相同的底层网络路径。这允许您验证覆盖网络 VxLAN 隧道中两个 VTEP 之间的连接。配置为源和目标 VTEP 的设备都必须运行支持多个路由实例的 Junos OS 版本，但传输设备则不能。
更改历史记录表
功能支持由您使用的平台和版本决定。使用 Feature Explorer 确定您的平台是否支持某项功能。
ping overlay 和
traceroute overlay 命令验证连接并检测具有多个路由实例的静态 VxLAN 隧道中的故障。
