示例：在 NFX350 设备上配置交叉连接

此示例说明如何在 NFX350 设备上配置交叉连接功能。

要求

此示例使用运行 Junos OS 版本 19.4R1 的 NFX350 设备。

概述

交叉连接功能支持在任意两个 VNF 接口之间切换流量。您可以在任意两个 VNF 接口之间双向切换属于特定 VLAN 的所有流量或流量。

注意：

此功能不支持单向流量。

交叉连接功能支持以下内容：

  • 用于所有网络流量的两个 VNF 接口之间的端口交叉连接。

  • 支持以下功能的 VNF 接口之间基于 VLAN 的信息流转发：

    • 提供基于 VLAN ID 切换流量的选项。

    • 支持 VLAN PUSH、POP 和 SWAP 操作。

    • 通过 POP 操作支持从中继到接入端口的网络流量。

    • 通过 PUSH 操作支持从接入到中继端口的网络流量。

拓扑

此示例使用 图 1 中显示的拓扑。

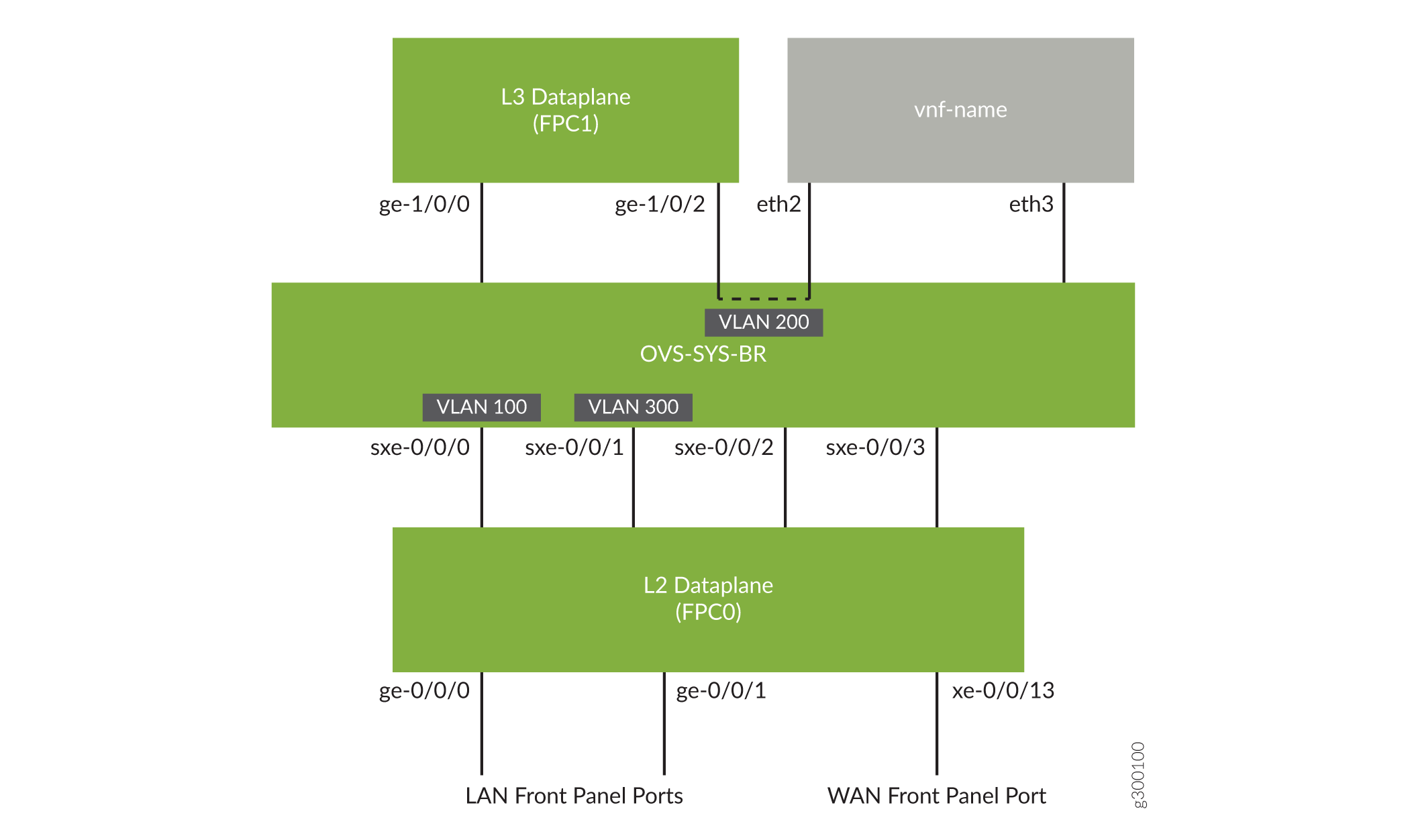

图 1：配置交叉连接 Configuring Cross-Connect

配置

配置 VLAN

逐步过程

  1. 为 LAN 侧接口配置 VLAN。

  2. 为 WAN 端接口配置 VLAN。

配置第 2 层数据通道

逐步过程

  1. 配置 LAN 侧前面板端口并将其添加到 LAN 侧 VLAN 中。

  2. 将面向内部的接口配置为中继端口，并将其添加至 WAN 端 VLAN。面向内部的接口通常是中继端口，因为它们必须支持来自多个前面板端口和 VLAN 的信息流。

配置第 3 层数据通道

逐步过程

  1. 在 ge-1/0/0 上配置 VLAN 标记：

  2. 在 ge-1/0/2 上配置 VLAN 标记：

配置 VNF

逐步过程

  1. 启动 VNF：

  2. 指定 VNF 所需的 CPU 数量：

  3. 将虚拟 CPU 固定到物理 CPU：

  4. 创建主机 VLAN：

  5. 将 VNF 接口配置为中继端口并将其添加到 LAN 侧 VLAN：

  6. 指定 VNF 的内存分配：

配置交叉连接

逐步过程

  1. 配置交叉连接：

验证配置

验证控制平面配置

目的

验证控制平面配置：

行动

  • 验证配置的 VLAN。

  • 使用 show vmhost vlans 命令验证 VLAN 和 VLAN 成员资格是否正确。

  • 验证 VNF 是否正常运行。该 State 字段显示 Running 为正在启动的 VNF。

    Liveliness VNF 字段表示是否可从 Junos 控制平面 （JCP） 访问 VNF 的内部管理 IP 地址。

    要查看 VNF 的更多详细信息：

验证数据平面配置

目的

验证数据平面配置。

行动

  • 验证第 2 层（ge-0/0/x） 和第 3 层 （ge-1/0/x） 接口的状态。

    例如：

  • 验证 OVS 接口的状态。
