配置以太网 OAM 链路故障管理

SRX 系列设备的以太网接口支持 802.3ah IEEE、管理和维护 (OAM) 的 802.3ah 标准。标准定义 OAM 链路故障管理(LFM)。以下主题讨论 SRX 系列设备的以太网 OAM LFM 概述以及配置 OAM 的示例。

示例:在安全设备的 VDSL 接口上配置远程回环模式

从 Junos OS 版 15.1X49-D110 开始,VDSL 接口上的以太网 OAM 链路故障管理 (LFM) 配置远程回环模式受 SRX320、SRX340、SRX345 和 SRX550M 设备的支持。

此示例介绍了以下配置情景:

从 Junos OS 12.3X48-D65 版开始,SRX210、SRX220、SRX240 和 SRX550 设备支持在 VDSL 接口上配置以太网 OAM 链路故障管理 (LFM) 中的远程回环模式。

此示例介绍了以下配置情景:

  • 情景1:在 VDSL 接口上配置远程回环模式。

  • 情景2:在用作 PPPOE 底层接口的 VDSL 接口上配置远程回环模式。

要求

此示例使用以下硬件和软件组件:

  • Junos OS SRX 15.1X49-D110网关的更高版本

  • SRX 210/220/240/320/340/345/550/550M 设备,连接到 DSLAM

开始之前:

概述

此示例使用连接到 DSLAM 的 SRX 系列设备。开始在这两台设备上配置以太网 OAM LFM 之前,请通过支持的接口直接连接两台设备。请参阅 了解 SRX 系列服务网关的以太网 OAM 链路故障管理

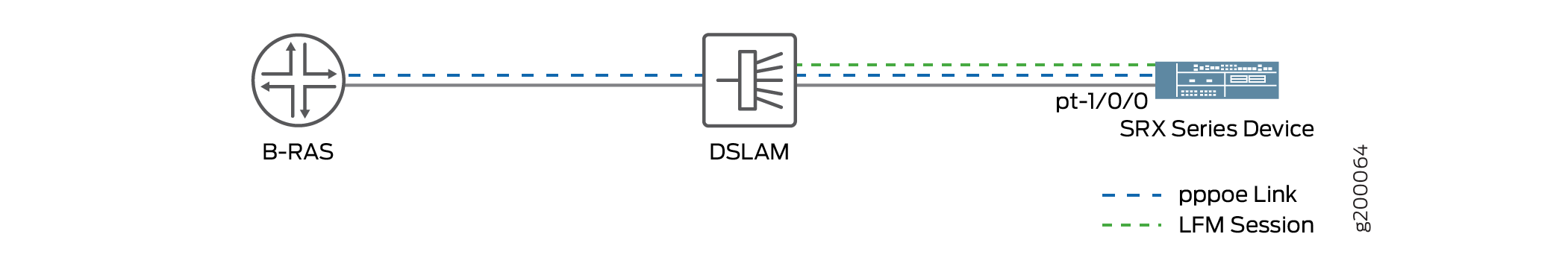

图 2显示了此示例中使用的拓扑。

图 2: 带 SRX 系列设备的以太网 LFM带 SRX 系列设备的以太网 LFM
注:

有关配置以太网 OAM 链路故障管理的信息,请参阅 Junos® OS 以太网接口

情景 1 的配置

要配置 VDSL 接口上的远程回环模式,请执行以下任务:

在 SRX 系列设备的 VDSL 接口上配置远程回环模式

CLI 快速配置

要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除任何换行符,更改与网络配置匹配的必要详细信息,将命令复制并粘贴到[edit]层次结构级别的 CLI 中,然后从配置模式commit进入。

分步过程

要配置 SRX 系列设备的 VDSL 接口上的远程回环模式,

  1. 在 VDSL 接口上启用 OAM。

  2. 为接口启用远程回环支持。

成果

从配置模式,输入show protocols命令以确认您的配置。如果输出未显示预期配置,请重复此示例中的配置说明进行更正。

情景 2 的配置

要配置 PPPOE 底层接口上的远程回环模式,请执行以下任务:

在 PPPOE 的底层接口上配置远程回环模式

CLI 快速配置

要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除任何换行符,更改与网络配置匹配的必要详细信息,将命令复制并粘贴到[edit]层次结构级别的 CLI 中,然后从配置模式commit进入。

分步过程

要配置 PPPOE 底层接口上的远程回环模式:

  1. 创建 PPPoE 接口 pp0,将逻辑 PT 接口 pt-1/0/0 指定为底层接口。

  2. 指定接口启动发现进程。

  3. 启用远程回环模式。

成果

从配置模式,输入show protocols命令以确认您的配置。如果输出未显示预期配置,请重复此示例中的配置说明进行更正。

针对

验证 OAM LFM 配置

用途

验证 OAM LFM 配置是否正确。

行动

在操作模式下,输入show oam ethernet link-fault-management命令。

含义

输出显示MAC 地址,发现状态是 Send Any OAM LFM 是否配置正确。
