以太网报警指示

使用以下内容详细了解以太网报警指示信号 (ETH-AIS) 以及如何在设备上配置 ETH-AIS。

以太网报警指示信号 (ETH-AIS) 功能概述

以太网报警指示信号 (ETH-AIS) 功能使部署以太网服务的服务提供商能够确定连接故障是否存在于提供商的域级别或下方级别。当故障发生在提供商的域级时,服务提供商会处理故障,而当故障发生在下方的级别时,提供商可以忽略故障或联系相关当局来解决故障。

以下部分讲解 ETH-AIS,很少有用例可确定何时生成和传播 ETH-AIS 数据包,以及相关术语详情:

了解维护域中的 ETH-AIS

ITU-T 开发了 Y.1731,作为基于以太网的网络的操作、管理和维护 (OAM) 功能和机制的建议, 包括 ETH-AIS、以太网锁定信号 (ETH-LCK)、以太网测试信号 (ETH-Test)、以太网自动保护交换 (ETH-APS)、以太网维护通信通道 (ETH-MCC)、以太网实验 OAM (ETH-EXP)、以太网特定供应商 OAM (ETH-VSP) 和性能监控等 OAM 功能。有关维护域和相关条款的信息,请参阅 术语定义

根据 Y.1731 标准,服务器 MEP 是服务器层终端功能与服务器以太网服务层适配功能的组合功能。服务器 MEP 在检测到故障时通知以太网服务 (ETH) 层 MEP。然后,服务器层终止功能将运行特定于服务器层的 OAM 机制,ETH-AIS 会抑制服务器层上的报警。

请注意,ETH-AIS 不适用于生成树协议 (STP) 网络。

ETH-AIS 使您能够在检测到故障情况时抑制报警。通过使用 ETH-AIS,服务提供商可以区分不同级别的故障。

ETH-AIS 具有许多优势,包括:

  • 如果出现较低级别的故障,服务提供商无需报警。

  • 服务提供商可以向订阅者退款,或者根据服务不可用性从其互联网提供商处获得退款。

MX 系列路由器支持 ITU-T Y.1731 ETH-AIS,为使用 IEEE 802.1ag 标准提供运营商以太网服务的服务提供商提供故障管理。

注:

MX 系列虚拟机箱不支持以太网报警指示信号 (ETH-AIS)。

维护域中的故障检测

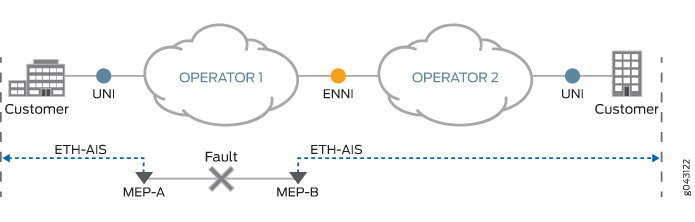

在 xyz 页上的图 1 中所描述的场景中,您具有服务提供商级别和客户级别。两家服务提供商 (Operator-1Operator-2) 被视为示例目的。假设在具有 MEP-A 和 MEP-B 在其维护域级别边界的 Operator-1 维护域级别中发生故障。要将故障通知至网络管理系统并避免从客户级别通知相同故障的报警,MEP-A 和 MEP-B 会向相反的指示方向发送报警指示信号 (AIS),从而向更高级别的操作员-2 网络发送有关故障的信号,从而抑制报警。

信号传输通过 AIS 协议数据单元 (PDU) 的传输和传播来实现。您必须在服务提供商级别的所有 MEP 上明确启用 AIS。配置为发布 ETH-AIS 信息帧的 MEP 通常位于服务器层,在清除缺陷条件之前继续使用 ETH-AIS 信息定期传输帧。当客户端 MEP 收到 ETH-AIS 帧时,它会抑制与其对等 MEP 关联的连续性丢失报警。

请注意,在没有 AIS 的情况下,客户端 MEP 在检测到其服务器层的连续性丢失缺陷情况时,会恢复生成连续性丢失报警。

对于点对点以太网服务层连接,MEP 只有一个对等方 MEP。因此,对等方 MEP 没有模棱两可之处,MEP 在接收 ETH-AIS 信息时应抑制报警。

对于多点以太网服务层连接,接收 ETH-AIS 信息的 MEP 无法确定遇到故障的确切 MEP,因此无法隔离精确对等方 MEP 以抑制报警。为避免这种情况,Y.1731 建议,无论多点以太网服务层连接设置中的连接状态如何,都抑制相同域级别内所有对等 MEP 的报警。

表 1 列出了可在维护域中使用的操作模式命令,以检查与 MEP 有关的各种参数。

表 1: 操作模式命令

检查

操作模式命令

AIS 配置是否在 CFM MEP 上正确配置。

show protocols oam ethernet connectivity-fault-management action-profile

AIS 帧的统计信息。

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

是否发生了触发 AIS 的任何事件。

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

用于触发 MEP 上 AIS 的故障的 CFM 会话状态。

show oam ethernet connectivity-fault-management interfaces detail

术语定义

  • AIS 传输 — 检测到缺陷情况时的一个 MEP 会以与其对等方 MEP 相反的方向传输 AIS 帧。AIS 帧传输的周期基于 AIS 传输周期。建议使用 1 秒的 AIS 传输期。检测到缺陷情况后,必须始终立即传输第一个 AIS 帧。

  • AIS 接收 — 收到 AIS 帧后,MEP 会对其进行检查,以确保帧的维护域级别与其自己的维护域级别相同。帧中的 句点 字段表示可以预期 AIS 帧的句点。当 MEP 收到 AIS 帧时,它会检测缺陷情况。检测后,当未在 3.5 倍(接收的 AIS 帧中指示的 AIS 传输周期)内收到任何 AIS 帧时,MEP 将清除 AIS 缺陷情况。当 AIS 条件被清除且缺陷仍然存在时,MEP 将继续报告报警。

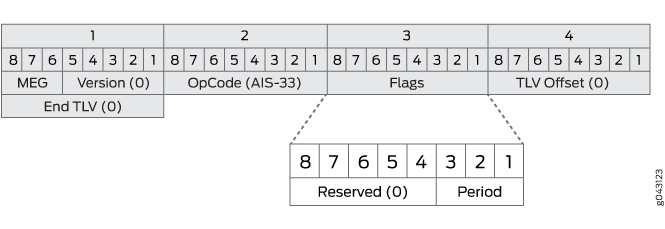

  • AIS PDU 格式 — AIS PDU 格式的字段包括:

    1. MEG 级别 — 又称为维护域级别,这是一个 3 位字段,用于承载客户端 MEG 的维护域级别。

    2. 版本 — 值始终为 0。

    3. OpCode— 此 PDU 类型的值是 AIS (33)。

    4. 标志 — 前五个位保留,设置为 0。三个最不重要位中承载的 3 位信息元素称为包含 AIS 传输周期值的句点,如 以下部分所 表 2示:

      表 2: AIS 传输周期

      标志 [3:1]

      句点值

      注释

      000-011

      无效值

      AIS 的无效值

      100

      1s

      每秒 1 帧

      101

      无效值

      AIS 的无效值

      110

      1 分钟

      每分钟 1 帧

      111

      无效值

      AIS 的无效值

    5. TLV 偏移 — 设置为 0。

    6. 结束 TLV — 全零八位位组值。

  • 服务器层和客户端层 — 这些层是 ITU-T 建议 G.805 传输网络功能模型的一部分。此模型基于传输网络中的分层概念。传输网络分为多个独立的传输层网络,相邻层网络之间有客户端-服务器关联。

  • 维护域 — 为了在以太网接口上启用连接故障管理 (CFM),网络中将创建和配置维护域、维护关联和维护端点 (MEP)。您最多可以在一个网络中配置八个维护域级别。每个维护域级别都是网络的一部分,其中可以监控和纠正连接问题。提供商域和客户域是维护域的一些示例。每个维护域都有一个维护关联。每个维护关联都包含该域中的 MEP 和维护中间点 (MCP)。MEP 位于域的边界,且 MCP 位于域内。MEP 以配置的间隔生成并传输连续性检查消息 (CCM),以检查网络中的连接。

  • 以太网服务 (ETH) 层 — 城域以太网网络模型中的一层,此层负责支持网络中以太网服务所需的 OAM 服务。

以太网报警指示信号概述

ACX 系列路由器支持 ITU-T Y.1731 以太网报警指示信号功能 (ETH-AIS),为服务提供商提供故障管理。ETH-AIS 使您能够在检测到故障情况时抑制报警。通过使用 ETH-AIS,管理员可以区分客户级别的故障或提供商级别的故障。

ETH-AIS 的优势在于:

  • 由于级别较低的故障,客户无需报警。

  • 客户可以根据服务不可用性获得退款。

检测到故障情况时,维护端点 (MEP) 会在指定时间内将 ETH-AIS 数据包生成至配置的客户端级别,直至故障情况得到清除。配置为生成 ETH-AIS 数据包信号的任何 MEP 都比其自己的级别更高。接收 ETH-AIS 的 MEP 可识别故障处于较低级别,然后抑制当前级别的报警。

ACX 系列路由器基于以下缺陷条件支持服务器 MEP 的 ETH-AIS PDU 生成:

  • 连接丢失(物理链路损耗检测)

  • 第 2 层电路或第 2 层 VPN 向下

报警指示信号通过 ETH-AIS PDU 的传输和传播完成。ETH-AIS 应在 MEP 上启用。配置为使用 ETH-AIS 信息发出数据包的 MEP 通常属于服务器层,在清除缺陷情况之前,将继续使用 ETH-AIS 信息定期传输数据包。CFM MEP 在收到 ETH-AIS PDU 时,可抑制与其对等 MEP 关联的连续性报警丢失。MEP 在没有 ETH-AIS 条件的情况下检测到连续性缺陷情况丢失后,将恢复连续性丢失告警生成。

对于点对点以太网连接,MEP 只有一个对等方 MEP。因此,MEP 在接收 ETH-AIS 信息时抑制其对等方 MEP 上的报警。

对于多点以太网连接,接收 ETH-AIS 信息的 MEP 无法确定遇到故障情况的确切 MEP,因此无法隔离精确对等方 MEP 以执行报警抑制。ITU-T Y.1731 建议抑制所有对等方 MEP 的报警,而不管连接状态如何。

AIS 传输 — 检测到缺陷情况时的 MEP 会以与其对等方 MEP 相反的方向传输 ETH-AIS PDU。ETH-AIS PDU 的传输基于配置的 ETH-AIS 传输周期。建议使用 1 秒 ETH-AIS 传输期。检测到缺陷情况后,必须立即传输第一个 ETH-AIS PDU。

AIS 接收 — 接收 ETH-AIS PDU 时的 MEP 会对其进行检查,以确保其维护域 (MD) 级别对应于相同的 MD 级别。收到 ETH-AIS PDU 后,MEP 检测到缺陷情况。在检测到缺陷情况后,如果在先前收到的 ETH-AIS PDU 中指示的 ETH-AIS 传输周期内未收到 ETH-AIS PDU,则 MEP 会清除缺陷情况。清除故障情况后,MEP 将继续报告报警。

注:

ACX 系列路由器不支持用于第 2 层服务(桥接)的 ITU-T Y.1731 ETH-AIS。

服务器 MEP 的局限性如下

  • 通过服务触发 ETH-AIS 消息(第 2 层电路和第 2 层 VPN),由链路丢失服务器 MEP 以尽力方式完成。这是因为 ETH-AIS 消息的传输独立于服务状态,在服务中断之前无法保证提供 ETH-AIS 消息。

  • 使用 CFM-MEP 会话的伪线保护不受服务器 MEP 的监控,因为已经存在一个实体来监控服务(第 2 层电路和第 2 层 VPN)的伪线保护。

在 CFM MEP 上配置 ETH-AIS

MX 系列路由器支持 ITU-T Y.1731 以太网报警指示信号 (ETH-AIS) 功能,可为服务提供商提供故障管理。ETH-AIS 使服务提供商能够在检测到故障情况时抑制报警。

在维护域中配置 ETH-AIS 时,应注意以下点:

  • 在 MEP 上传输或接收 AIS 不会覆盖 lowest-priority-defect 在层次结构级别上配置的 [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] 语句。因此,将根据配置的缺陷优先级报告报警。

  • 即使域级别较高的域以高于较低域级别的速度交换 CCM,也会报告报警。

  • 维护关联中间点 (MIP) 对 ETH-AIS 帧是透明的 — 也就是说,MIP 不会对 ETH-AIS 帧执行任何操作。

  • 当服务提供商请求 MEP 以较低级别或相同级别生成 AIS 时,请求被拒绝。

  • 当 MEP 清除维护关联中的远程 MEP 时,AIS 生成将停止。

  • 为 MEP 启用该 auto-discovery 语句时,在配置的保留间隔到期后,远程 MEP 信息将被清除。

以下任务说明如何在维护域中启用 ETH-AIS、配置在检测到缺陷时应采取的操作,以及如何将操作配置文件连接到 CFM MEP:

配置操作配置文件

要配置 ETH-AIS 的操作配置文件:

  1. 转到 [edit protocols oam ethernet connectivity-fault-management] 层次结构级别。
  2. 配置操作配置文件,以便在一个或多个远程 MEP 停机时使用。
  3. 配置需要监控的事件。
  4. 配置生成报警指示信号的缺陷情况。
  5. 配置语句, adjacency-loss 以便在对等 MEP 之间失去物理连接时通知操作员。
  6. 配置语 all-defects 句,通知操作员必须考虑所有可能的缺陷,以便发出报警指示信号。
  7. 配置语句, cross-connect-ccm 以便在 MEP 接收交叉连接连续性检查消息 (CCM) 时通知操作员,并发出报警指示信号作为响应。
  8. 当 MEP 收到具有意外 MEP ID 或维护域级别的 CCM 并发出 AIS 报警作为响应时,配置 erroneous-ccm 语句以通知操作人员。
  9. 配置语 receive-ais 句,通知操作员已在自己的维护级别内从对等方 MEP 接收到 AIS 消息。

在检测到 AIS 报警时配置要采取的操作

在检测到 AIS 报警时配置要采取的操作。

  1. 转到 [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] 层次结构级别。
  2. 配置语 log-and-generate-ais 句以记录生成 AIS 消息的事件。
  3. 将 MEP 接收的 AIS 消息之间的间隔配置为 1 分钟或 1 秒。
  4. 配置 MEP 的服务器维护域级别范围从 1 到 7。
  5. 从 1 到 7 配置 AIS 数据包的 802.1p 优先级。

将操作配置文件连接到 CFM MEP

配置事件和要在操作配置文件中监控的操作之后,您必须将操作配置文件连接到 CFM MEP。

  1. 转到 [edit protocols oam ethernet connectivity-fault-management] 层次结构级别。
  2. 使用名称配置维护域。
  3. 将维护域配置为客户端维护实体组 (MEG) 级别或维护关联级别(客户端层维护关联中间点 (MCP) 和 MEP 存在的水平)从 0 到 7。
    注:

    您无法配置低于或等于其关联的维护关联级别的维护域级别。

  4. 配置维护关联。
  5. 通过发送间隔在两个 CCM 之间(100 毫秒、10 毫秒、1 秒、10 秒、1 分钟或 10 分钟)的 CCM,以及在将 MEP 标记为向下标记之前丢失的 CCM 数量,配置在域级别上所有 MEP 上执行的连续性检查。
  6. 使用 1 到 8192 的标识符配置 MEP。
  7. 将配置的操作配置文件连接到 MEP。
  8. 配置传输 CCM 的 MEP 接口。
  9. 配置 CCM 以向上或向下传输到下一个 MEP 的方向。
  10. 为 CCM 配置 802.1p 优先级,从 0 到 7 配置链路追踪数据包。

在 ACX 系列路由器上配置报警指示信号

ACX 系列路由器支持 ITU-T Y.1731 以太网报警指示信号功能 (ETH-AIS),为服务提供商提供故障管理。ETH-AIS 使您能够在检测到故障情况时抑制报警。

要支持 ETH-AIS 传输,CFM MEP 需要以下配置信息:

  • 客户端维护实体组级别 — Maintenance Entity Group (MEG) 级别,即即存在客户端层维护域中间点 (MCP) 和维护关联端点 (MEP)。

  • ETH-AIS 传输周期 — 确定 ETH-AIS PDU 传输间隔。

  • 优先级 — 使用 ETH-AIS 信息确定数据包的优先级。这是可选的。

要在 CFM MEP 中配置 ETH-AIS,您需要:

  • 使用 ETH-AIS 操作配置操作配置文件

  • 将操作配置文件连接到 CFM MEP

要使用 ETH-AIS 操作配置操作配置文件,请在 [编辑协议 oam 以太网连接-故障管理] 层次结构级别中包含以下语句:

要将操作配置文件连接到 CFM MEP,请在 [编辑协议 oam 以太网连接-故障管理] 层次结构级别中包含以下语句:

注:

您无法配置低于或等于其关联级别的维护域级别。

要支持 ETH-AIS 传输,服务器 MEP 需要以下配置信息:

  • 服务器 MEP 定义 — 定义服务器 MEP 标识符与服务器层的关联。

    • 对于第 2 层电路和第 2 层 VPN,连接到客户网络 (UNI) 的逻辑接口将成为服务器层的标识符,该服务器层需要由服务器 MEP 监控。

    • 对于物理链路丢失检测,以太网协议下的物理接口将成为服务器层的标识符,服务器层需要由服务器 MEP 监控。

  • 服务器 MEP 缺陷关联 — 定义服务器 MEP 缺陷与 ETH-AIS 操作的关联。

  • 关联操作配置文件和服务器 MEP — 定义服务器 MEP 和操作配置文件的绑定。

要在服务器 MEP 中配置 ETH-AIS,您需要:

  • 使用针对服务器 MEP 缺陷的 ETH-AIS 操作创建操作配置文件。

  • 将操作配置文件连接到服务器 MEP

要创建操作配置文件,请在 [编辑协议 oam 以太网连接-故障管理] 层次结构级别中包含以下语句:

要将操作配置文件连接到服务器 MEP,请在 [编辑协议 oam 以太网连接-故障管理] 层次结构级别中包含以下语句:
