CFM 支持 CCC 封装数据包
IEEE 802.1ag CFM OAM 对 CCC 封装数据包的支持概述
第 2 层虚拟专用网络 （L2VPN） 是一种虚拟专用网络服务，用于通过服务提供商的共享 IP/MPLS 基础架构传输客户的专用第 2 层流量（例如，以太网、ATM 或帧中继）。服务提供商边缘 （PE） 路由器必须具有具有电路交叉连接 （CCC） 封装的接口，才能将客户边缘 （CE） 流量切换到公共网络。
IEEE 802.1ag 以太网连接故障管理 （CFM） 是一种 OAM 标准，用于在虚拟网桥 LAN 上执行故障检测、隔离和验证。M120 和 MX 系列路由器为网桥/VPLS/路由接口提供 CFM 支持，并为 CCC 封装数据包支持 802.1ag 以太网 OAM。
第 2 层 VPN 电路支持的 CFM 功能
L2VPN 电路支持的 CFM 功能如下：
在面向 CE 的逻辑接口上创建任何级别的向上/向下 MEP。
在面向 CE 的逻辑接口上创建任意级别的 MIP。
支持连续性检查、环回和链路交换协议。
支持 Y1731 以太网延迟测量协议。
支持操作配置文件，以便在检测到连接丢失时关闭面向 CE 的逻辑接口。

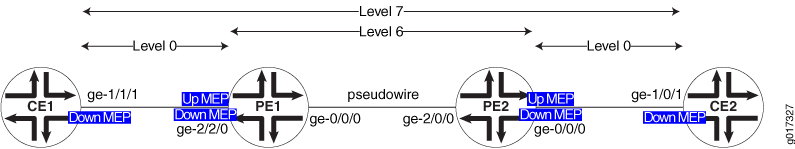

图 1： 第 2 层 VPN 拓扑
要监控 L2VPN 电路，可以在提供商边缘路由器 PE1 和 PE2 面向 CE 的逻辑接口上配置 CFM 升 MEP（级别 6 图 1）。要监控 CE-PE 连接电路，可以在 CE1-PE1 和 CE2-PE2 的客户逻辑接口上配置 CFM 向下 MEP（中的 图 1级别为 0）。
为 CCC 封装数据包配置 CFM
与现有 CLI 配置相比，唯一的变化是引入了一个新命令，用于在 PE 路由器面向 CE 的接口上创建 MIP。
protocols {
oam {
ethernet {
connectivity-fault-management {
# Define a maintenance domains for each default level.
#; These names are specified as DEFAULT_level_number
maintenance-domain DEFAULT_x {
# L2VPN CE interface
interface (ge | xe)-fpc/pic/port.domain;
}
{
level number;
maintenance-association identifier {
mep mep-id {
direction (up | down);
# L2 VPN CE interface on which encapsulation family CCC is configured.
interface (ge | xe)-fpc/pic/port.domain;
auto-discovery;
priority number;
}
}
}
}
}
}
}
