示例：在物理接口上配置以太网 CFM
此示例显示了物理接口上以太网连接故障管理 （CFM） 的配置。
要求
此示例使用以下硬件和软件组件：
Junos OS 9.3 或更高版本。
概述
CFM 可用于监控两个路由器之间的物理链路。此功能类似于 IEEE 802.3ah LFM 协议支持的功能。
在 Junos OS 9.3 及更高版本中，CFM 还支持聚合以太网接口。在 MX 系列路由器上的模块化端口集中器 （MPC） 和模块化接口卡 （MIC） 上配置的接口上，未标记的聚合以太网成员链路不支持 CFM。MPC 和 MIC 在未标记和标记的聚合以太网逻辑接口上支持 CFM。
注：
此示例中的配置只是完整且功能强大的路由器配置的部分示例。请勿复制这些配置并直接在实际系统上使用它们。
配置
在以下示例中，两台路由器（路由器 1 和路由器 2）通过点对点千兆以太网链路连接。这两个路由器之间的链路使用 CFM 进行监控。详情如 图 1 中所示。单一边界是 CFM 术语中的“向下 mep”。

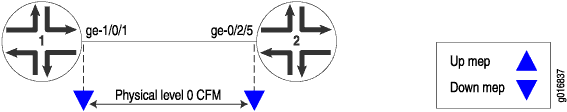

图 1： 物理接口上的以太网 CFM
要在物理接口上配置以太网 CFM，请执行以下操作：
CLI 快速配置
路由器 1
配置接口和 CFM：
[edit]
interfaces ge-1/0/1 {
unit 0 {
family inet;
}
}
protocols {
oam {
ethernet {
connectivity-fault-management {
maintenance-domain private {
level 0;
maintenance-association private-ma {
continuity-check {
interval 1s;
}
mep 100 {
interface ge-1/0/1;
direction down;
auto-discovery;
}
}
}
}
}
}
}
路由器 2 上的配置反映了路由器 1 上的配置， mep-id但 .
路由器 2
配置接口和 CFM：
[edit]
interfaces ge-0/2/5 {
unit 0 {
family inet;
}
}
protocols {
oam {
ethernet {
connectivity-fault-management {
maintenance-domain private {
level 0;
maintenance-association private-ma {
continuity-check {
interval 1s;
}
mep 200 {
interface ge-0/2/5;
direction down;
auto-discovery;
}
}
}
}
}
}
}
要验证是否已为 CFM 正确配置物理接口，请使用 show interface 命令。要验证 CFM 配置，请使用 CLI 资源管理器中列出的一个或多个show oam ethernet connectivity-fault-management命令。
