了解透明标记操作和 IEEE 802.1p 继承
swap-by-poppush在 IQ2 接口、10 千兆以太网 LAN/WAN PIC、IQ2-E 接口和 MX 系列接口上配置 时，在交换操作期间，内部 VLAN IEEE 802.1p 位将复制到要交换的标记的 IEEE 位。如果未在接口上配置由弹出推送交换，则要交换的标记的 VLAN IEEE 802.1p 位保持不变。
如果配置了，但传入数据包没有内部 VLAN 标记（透明标记），则 swap-by-poppush IEEE 802.1p 位设置为零。
表 1 描述 VLAN 映射操作与从透明标记继承 IEEE 802.1p 之间的关系。它假定传入数据包中存在透明标记。如果透明标记不存在，则 IEEE 802.1p 值设置为 0。
重写操作 |
未标记 逻辑接口 |
透明标记 IEEE 802.1p 继承 |
单标记逻辑接口 |
透明标记 IEEE 802.1p 继承 |
标签数量变化 |
|---|---|---|---|---|---|
| 推-推 | 是 |
外部，内部 |
NA |
无操作 |
+2 |
| 交换-推送 | NA |
无操作 |
是 |
外部，内部 |
+1 |
| 推送 | 是 |
外 |
是 |
*没有 |
+1 |
| 交换 | NA |
NA |
是 |
外 |
0 |
注：
*在单标记逻辑接口上的操作中 push ，任何标记（内部或外部）都不会从透明标记继承 IEEE 802.1p 位。 |
|||||
以下部分显示了将透明 IEEE 802.1p 值继承到外部和内部 VLAN 标记中的四个不同示例。

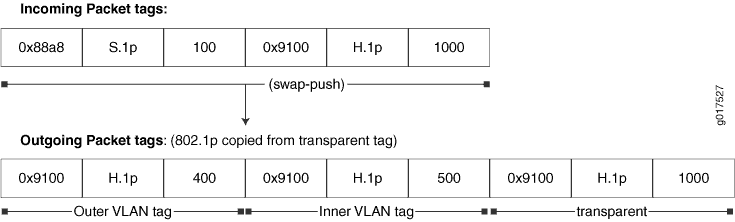

图 1 显示带有透明标记的传入数据包。交换-推送操作交换外部 VLAN 标记并推送另一个 VLAN 标记。IEEE 802.1p 值继承自透明标记。

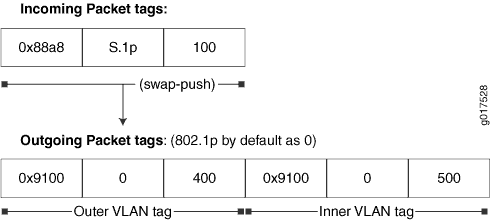

图 2 显示没有透明标记的传入数据包。交换-推送操作交换外部 VLAN 标记并推送另一个 VLAN 标记。IEEE 802.1p 值设置为零，因为没有透明标记。

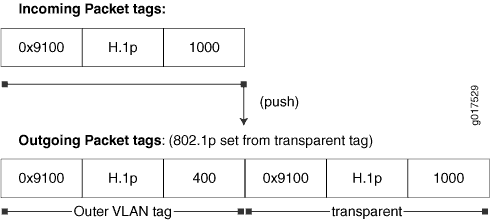

图 3 显示带有透明标记的传入数据包。推送操作会推送另一个 VLAN 标记。IEEE 802.1p 值继承自透明标记。

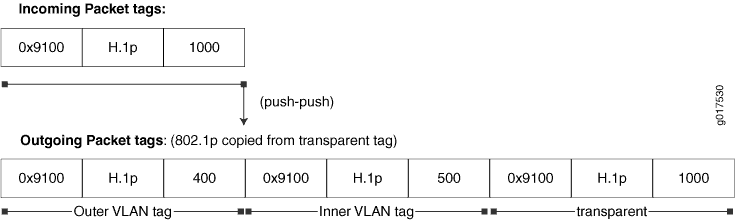

图 4 显示带有透明标记的传入数据包。推送-推送操作分别推送外部和内部 VLAN 标记。IEEE 802.1p 值继承自透明标记。
