监控 GTP 流量
GPRS 通道协议 （GTP） 在服务网关 GPRS 支持节点 （SGSN） 和网关 GPRS 支持节点 （GGSN） 与 SGSN 和移动管理实体 （MME） 之间为用户设备建立 GTP 通道。SGSN 从用户设备接收数据包，并封装在 GTP 标头中，然后再通过 GTP 通道将其转发至 GGSN。当 GGSN 接收数据包时，它会解封数据包，并转发至外部主机。
了解 GTP-U 检测
GPRS 通道协议用户平面 （GTP-U） 检测对 GTP-U 数据包执行安全检查。启用 GTP-U 检测后，无效的 GTP-U 数据包将被阻止，并且 GPRS 支持节点 （GSN） 受到保护，免遭 GTP-U 攻击。
启用 GTP-U 检测后，根据设备配置，GTP-U 检查可能包括检查 GTP-in-GTP 数据包、最终用户授权、数据包顺序有效性和隧道有效性。如果任何配置的检查失败，GTP-U 数据包将丢弃。
如果在禁用 GTP-U 分配时启用 GTP-U 检测，则显示以下消息：强烈建议当您启用 GTP-U 检测时，也启用 GTP-U inspection is enabled, please enable GTP-U distribution to ensure that GTP-U packets are inspected by the proper inspectors, and avoid dropping GTP-U packets wrongly. Execute CLI “set security forwarding-process application-services enable-gtpu-distribution" to enable GTP-U distribution. GTP-U 分配。
从 Junos OS 15.1X49-D100 和 Junos OS 版本 17.3R1 开始，在 SRX5400、SRX5600 和 SRX5800 设备上，如果配置了 GTP 配置文件，GTP 模块将选择锚点 SPU 来分发端口 2123 和 2152 上的 UDP 流量。如果不配置 GTP 配置文件，GTP 模块将不起作用，并且不会为端口 2123 和 2152 上的 UDP 流量选择锚点 SPU。
以下列表介绍了对流量执行的各种类型的 GTP-U 检测：
GTP-U tunnel check—GTP-U 模块检查 GTP-U 数据包是否与 GTP 通道匹配。如果没有隧道与 GTP-U 数据包匹配，则 GTP-U 数据包将丢弃。
GTP-in-GTP check— 在 SPU 中，GTP 模块检查以确保 GTP-U 有效负载不是 GTP 数据包。如果有效负载是 GTP 数据包，则 GTP 数据包将丢弃。
End-user address check— 如果为 GTP-U 数据包发现用户隧道，则 GTP-U 模块会检查最终用户地址。如果 GTP-U 有效负载地址与最终用户地址不匹配，则 GTP-U 数据包将丢弃。
从 Junos OS 15.1X49-D40 Junos OS和17.3R1开始，在某些情况下，最终用户地址不会在 GTP 创建消息中传输。例如，如果使用 DHCPv4 进行 IPv4 地址分配，GTP 创建消息的 IPv4 地址字段将设置为
0.0.0.0。用户设备和 GGSN/PGW 从 DHCP 服务器获取地址。在这种情况下，GTP 模块无法获取最终用户地址检查的地址。因此，如果启用此配置，GTP 创建消息将被丢弃。Sequence number check— GTP-U 模块将 GTP-U 数据包序列号与 GTP-U 通道中存储的序列号进行比较。如果未指定范围，则 GTP-U 数据包将丢弃。如果范围为 ，则 GTP-U 隧道将刷新序列号并允许 GTP-U 数据包通过。
在 GTP-U 检测结束时，GTP-U 隧道刷新定时器和计数器。
了解 GTP 隧道增强功能
GPRS 通道协议 （GTP） 通道是两个 GPRS 支持节点之间的通道，两个主机通过它交换数据。GTP 通道由 GTP 控制平面 （GTP-C） 和 GTP 用户平面 （GTP-U） 组成。GTP-C 用于在网关 GPRS 支持节点 （GGSN） 和服务的 GPRS 支持节点 （SGSN） 之间发出信号，而 GTP-U 通道用于跨多个信号接口封装和路由用户平面流量。
GTP 处理得到增强，可更新 GTP 通道和会话生存期，以避免 GTP 通道超时问题。GTP 通道超时值在 GTP 配置文件中配置，并绑定到 GTP 用户平面 （GTP-U） 通道。当数据信息流到达 GTP-U 隧道时，计时器值刷新，而当 GTP-U 隧道处于空闲状态时，定时器值将减少。当计时器值降低为零时，GTP-U 通道将被删除，而当与 GTP-C 隧道绑定的所有 GTP-U 隧道都删除时，相应的 GTP-C 通道也被删除。
禁用 GTP-U 检测时，即使数据信息流跨隧道传输，数据流量在定时器值到期且所有 GTP 隧道超时后，也无法刷新 GTP-U 隧道。在这种情况下，由于 GTP 隧道需要更新，因此设备会丢弃更新请求，因为不存在 GTP-U 隧道。
为避免 GTP 通道超时问题，即使禁用 GTP 用户验证，GTP-U 流量也可刷新 GTP 通道。GTP-U 流量只能刷新 GTPv1 和 GTPv2 隧道，而不是 GTPv0 隧道。您需要配置 set security forwarding-process application-services enable-gtpu-distribution 命令，以避免 GTP 隧道老化或到期。
GTP-U 隧道具有会话连接标志，扫描 GTP-U 隧道时，检查该标记。如果隧道中存在会话附加标志，则计时器值不会降低，并且可以防止隧道在运行期间被删除。
在 SRX5400、SRX5600 和 SRX5800 设备上，每个 SPU 支持的 GTP 隧道数从 200，000 个隧道增加到每个 SPU 600，000 个隧道，每个 SPC2 卡总共 2，400，000 个隧道。
了解 GTP 消息中的 IP 地址验证
Gp 或 S8 接口上的 GPRS 通道协议 （GTP） 消息中的 IP 地址经过配置 IP 组列表验证，以防止攻击。IP 组列表是属于各种网络设备的 IP 地址列表。您必须配置属于 IP 组列表中的网络设备的 IP 地址。
S8 - 此接口连接访问的 PLMN （VPLM） 中的 SGW 和家用 PLMN （HPLMN） 中的 PGW。S8 是 S5 的 PLMN 间变体。S8 接口等同于 3G 移动网络的 Gp 接口。
GTP 防火墙可确定 GTP 消息中的 IP 地址是否与配置的 IP 组列表匹配，然后执行以下操作：
如果 IP 地址在 IP 组列表中找到，GTP 消息被视为有效并转发至数据包和转发引擎。
如果 IP 组列表中未找到 IP 地址，将丢弃 GTP 消息。
GTP 消息中的 IP 组设置
IP 组是属于各种网络设备的 IP 地址列表。IP 组名称在 GTP 配置文件中引用。GTP 防火墙在表 2 和表 3中提及的 GPRS 隧道协议 （GTP） 消息中应用已配置的策略。

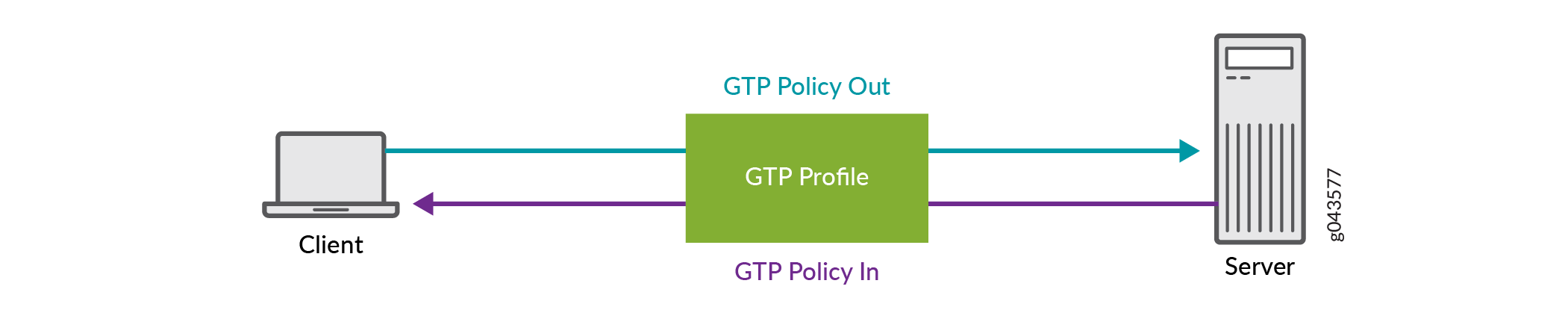

例如，图 1中的客户端和服务器之间的流量配置了两个策略。
GTP Policy Out 用于从客户端到服务器的流量。
GTP Policy In 用于服务器到客户端的流量。
客户端和服务器的所有 IP 地址都必须在 IP 组列表中配置，并绑定到 和 GTP Policy Out GTP Policy In 策略。
不同 IP 地址引入了两类不同类型的组。一个用于 NE IP 地址组，另一个用于表 1 中列出的用户设备 （UE） IP 地址组。
网络类型 |
网络设备 IP 地址 |
用户设备 IP 地址 |
|---|---|---|
2G （GPRS） 和 3G （UMTS） |
RNC、SGSN 和 GGSN |
最终用户地址 |
4G （LTE） |
eNodeB、MME、SGW 和 PGW |
PDN 地址分配 （PAA） |
当 GTP 消息进入消息处理阶段时，网络设备 IP 地址组和用户设备 IP 地址组将分别基于解析的信息元素和 IP 地址标头信息进行验证。
网络设备 IP 地址组：将 GTP 消息中的 IP 地址标头和信息元素 IP 地址与配置的网络设备 IP 地址组列表（如果存在）进行比较。如果配置的 NE IP 地址组中已找到 NE IP 地址，将数据包传递至 UE IP 地址组，否则将丢弃数据包。
用户设备 IP 地址组：所有最终用户 IP 地址均按配置的用户设备 IP 地址组列表进行验证。如果在配置的用户设备 IP 地址组中发现用户设备 IP 地址，则传递数据包以其他方式丢弃数据包。
支持的 GTP 消息
通过 Gp 或 S8 接口的消息类型有很多，支持的一些 GTP 消息如下。
消息类型 |
GTP 消息 |
TS 29.060 中的参考 |
|---|---|---|
1 |
回应请求 |
7.4.1 |
2 |
回应响应 |
7.4.2 |
16 |
创建 PDP 上下文请求 |
7.5.1 |
17 |
创建 PDP 上下文响应 |
7.5.2 |
18 |
更新 PDP 上下文请求 |
7.5.3 |
19 |
更新 PDP 上下文响应 |
7.5.4 |
20 |
删除 PDP 上下文请求 |
7.5.5 |
21 |
删除 PDP 上下文响应 |
7.5.6 |
22 |
创建 AA PDP 上下文请求 |
7.5.7 |
23 |
创建 AA PDP 上下文响应 |
7.5.8 |
24 |
删除 AA PDP 上下文请求 |
7.5.9 |
25 |
删除 AA PDP 上下文响应 |
7.5.10 |
消息类型 |
GTP 消息 |
TS 29.060 中的参考 |
|---|---|---|
1 |
回应请求 |
7.2.1 |
2 |
回应响应 |
7.2.2 |
16 |
创建 PDP 上下文请求 |
7.3.1 |
17 |
创建 PDP 上下文响应 |
7.3.2 |
18 |
更新 PDP 上下文请求 |
7.3.3 |
19 |
更新 PDP 上下文响应 |
7.3.4 |
20 |
删除 PDP 上下文请求 |
7.3.5 |
21 |
删除 PDP 上下文响应 |
7.3.6 |
消息类型 |
GTP 消息 |
参考 3GPP TS 29.274 |
|---|---|---|
1 |
回应请求 |
23.007 |
2 |
回应响应 |
23.007 |
32 |
创建会话请求 |
29.274 |
33 |
创建会话响应 |
29.274 |
36 |
删除会话请求 |
29.274 |
37 |
删除会话响应 |
29.274 |
34 |
修改承载请求 |
29.274 |
35 |
修改承载响应 |
29.274 |
95 |
创建承载请求 |
29.274 |
96 |
创建承载响应 |
29.274 |
97 |
更新承载请求 |
29.274 |
98 |
更新承载响应 |
29.274 |
99 |
删除承载请求 |
29.274 |
100 |
删除承载响应 |
29.274 |
IP 有效性涉及的 IES
以下是属于 3GPP Gp 或 S8 接口的信息元素 （IE） 消息。
在 Gp 或 S8 接口上配置了 IE，如果消息中出现了意外 IE，即使它是 NE IP 地址，它也可以忽略且不会检查。
GTP 消息 |
地址类型 |
IE 类型 |
|---|---|---|
创建 PDP 上下文请求 创建 AA PDP 上下文请求 |
最终用户地址 SGSN 地址，用于为 用户信息流信令 SGSN 地址 |
最终用户地址 GSN 地址 GSN 地址 |
创建 PDP 上下文响应 创建 AA PDP 上下文响应 |
最终用户地址 GGSN 地址，用于为 用户信息流信令 GGSN 地址 |
最终用户地址 GSN 地址 GSN 地址 |
更新 PDP 上下文请求 |
信号发送用户信息流 SGSN 地址的 SGSN 地址 |
GSN 地址 GSN 地址 |
更新 PDP 上下文响应 |
GGSN 信号处理 用户信息流 GGSN 地址的地址 |
GSN 地址 GSN 地址 |
GTP 消息 |
地址类型 |
IE 类型 |
|---|---|---|
创建 PDP 上下文请求 |
最终用户地址 SGSN 地址，用于为 用户信息流信令 SGSN 地址 |
最终用户地址 GSN 地址 GSN 地址 |
创建 PDP 上下文响应 |
最终用户地址 GGSN 地址，用于为用户信息流信令 GGSN 地址 用于控制平面的替代 GGSN 地址 用户信息流的替代 GGSN 地址 |
最终用户地址 GSN 地址 GSN 地址 GSN 地址 GSN 地址 |
更新 PDP 上下文请求（SGSN 已启动） |
用于为用户信息流发送 SGSN 地址信令的 SGSN 地址 用于控制平面的替代 SGSN 地址 用户信息流的替代 SGSN 地址 |
GSN 地址 GSN 地址 GSN 地址 GSN 地址 |
更新 PDP 上下文请求（GGSN 已启动） |
最终用户地址 |
最终用户地址 |
更新 PDP 上下文响应（按 GGSN） |
用于为用户信息流信号发送 GGSN 地址 的 GGSN 地址 用于控制平面的替代 GGSN 地址 用户信息流的替代 GGSN 地址 |
GSN 地址 GSN 地址 GSN 地址 GSN 地址 |
更新 PDP 上下文响应（通过 SGSN） |
用户流量的 SGSN 地址 |
GSN 地址 |
GTP 消息/承载环境 |
地址类型 |
IE 类型 |
|---|---|---|
创建会话请求 |
控制平面 PDN 地址分配 H（e）的发送方地址 NB 本地 IP 地址 MME/S4-SGSN 标识符 |
F-TEID PAA IP 地址 IP 地址 |
创建会话请求（要创建的承载环境） |
S5/S8-U SGW F-TEID |
F-TEID |
创建会话响应 |
用于控制平面接口 PDN 地址分配的 PGW S5/S8 F-TEID |
F-TEID PAA |
创建会话响应（要创建的承载环境） |
S5/S8-U PGW F-TEID |
F-TEID |
创建承载请求（承载上下文） |
S5/8-U PGW F-TEID |
F-TEID |
创建承载响应 |
MME/S4-SGSN 标识符 |
IP 地址 |
创建承载响应（承载环境） |
S5/8-U SGW F-TEID S5/8-U PGW F-TEID |
F-TEID F-TEID |
修改承载请求 |
控制平面 H（e）的发送方地址 NB 本地 IP 地址 MME/S4-SGSN 标识符 |
F-TEID IP 地址 IP 地址 |
修改承载请求（承载上下文） |
S5/8-U SGW F-TEID |
F-TEID |
删除会话请求 |
控制平面的发件人地址 |
F-TEID |
删除承载响应 |
MME/S4-SGSN 标识符 |
IP 地址 |
更新承载响应 |
MME/S4-SGSN 标识符 |
IP 地址 |
示例：配置 GTP 消息中的 IP 地址的有效性
此示例说明了如何在 GPRS 隧道协议 （GTP） 消息中配置 IP 地址的有效性。
要求
带 Junos OS 或19.3R1的 SRX 系列设备。本配置示例在版本Junos OS测试19.3R1。
此示例具有以下硬件和软件组件：
您需要任何一个 SRX1500、SRX4100、SRX4200、SRX5400、SRX5600、SRX5800 和 vSRX 实例。
需要连接到互联网的用户设备。您还需要一个 3G 或 4G 移动核心网络以及一个家庭访问的网络。
概述
此示例将配置 GPRS 隧道协议 （GTP） 消息中的 IP 地址的有效性。
您可以针对 IP 组列表中配置的 IP 地址验证 GTP 消息中传入和传出数据包的 IP 地址，以防止各种攻击。IP 组是属于各种网络设备的 IP 地址列表。IP 组名称在 GTP 配置文件中引用。GTP 防火墙在 GPRS 隧道协议 （GTP） 消息中的传入和传出 IP 地址中应用配置的策略。
在 GTP 消息中配置 IP 地址
CLI快速配置
要快速配置示例的此部分，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改详细信息，以匹配网络配置，将命令复制并粘贴到 层次结构级别的 CLI 中，然后从配置模式进入 。 [edit] commit
程序
CLI快速配置
set security gprs gtp profile gtp1 timeout 1 set security gprs gtp profile gtp1 log forwarded detail set security gprs gtp profile gtp1 log state-invalid detail set security gprs gtp profile gtp1 log prohibited detail set security gprs gtp profile gtp1 log gtp-u all set security gprs gtp profile gtp1 log gtp-u dropped set security gprs gtp profile gtp1 restart-path echo set security gprs gtp profile gtp1 req-timeout 30 set security gprs gtp traceoptions file debug_gtp set security gprs gtp traceoptions file size 1000m security gprs gtp traceoptions flag all set security gprs gtp gsn timeout 1 set security zones security-zone SGSN_1 set security zones security-zone SGSN_0 set security zones security-zone SGSN_2 set security address-book global address att-mme 192.0.2.0/24 set security address-book global address att-sgw 192.51.100.0/24 set security address-book global address china-mobile-pgw 203.0.113.0/24 set security address-book global address ue-mobile 203.0.113.1/24 set security address-book global address-set ne-group-as address china-mobile-pgw set security address-book global address-set ne-group-as address att-mme set security address-book global address-set ne-group-as address att-sgw set security address-book global address-set ue-group-as address ue-mobile set security gprs gtp ip-group ng1 address-book global address-set ne-group-as set security gprs gtp ip-group ug1 address-book global address-set ue-group-as set security gprs gtp profile gtp1 ne-group ng1 set security gprs gtp profile gtp1 ue-group ug1 set security policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match source-address any set security policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match destination-address any set security policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match application any set security policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 then permit application-services gprs-gtp-profile gtp1 set security policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match source-address any set security policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match destination-address any set security policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match application any set security policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN then permit application-services gprs-gtp-profile gtp1 set security policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match source-address any set security policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match destination-address any set security policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match application any set security policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 then permit application-services gprs-gtp-profile gtp1
要配置 GTP 消息中的 IP 地址，
以下示例要求您在配置层次结构中导航各个级别。有关如何操作的说明，请参阅 CLI 用户 指南 中的 在配置模式下CLI 编辑器。
逐步过程
配置 GTP 配置文件以处理进入 GTP 防火墙的流量。
[edit security gprs] user@host# set gtp profile gtp1 timeout 1 user@host# set gtp profile gtp1 log forwarded detail user@host# set gtp profile gtp1 log state-invalid detail user@host# set gtp profile gtp1 log prohibited detail user@host# set gtp profile gtp1 log gtp-u all user@host# set gtp profile gtp1 log gtp-u dropped user@host# set gtp profile gtp1 restart-path echo user@host# set gtp profile gtp1 req-timeout 30 user@host# set gtp traceoptions file debug_gtp user@host# set gtp traceoptions file size 1000m user@host# set gtp traceoptions flag all user@host# set gtp gsn timeout 1
配置安全区域，以支持所连接的所有接口的所有系统服务的入站和出站流量。
[edit security zones] user@host# set security-zone SGSN_1 user@host# set security-zone SGSN_0 user@host# set security-zone SGSN_2
在全局地址簿中指定 IP 地址，这些 IP 地址用于验证传入或传出 GTP 消息中的 IP 地址。
[edit security address-book global] user@host# set address att-mme 192.0.2.0/24 user@host# set address att-sgw 192.51.100.0/24 user@host# set address china-mobile-pgw 203.0.113.0/24 user@host# set address ue-mobile 203.0.113.1/24 user@host# set address-set ne-group-as address china-mobile-pgw user@host# set address-set ne-group-as address att-mme user@host# set address-set ne-group-as address att-sgw user@host# set ddress-set ue-group-as address ue-mobile
将定义的网络设备和用户设备 IP 地址组配置为 IP 组列表，此 IP 组列表用于 GTP 消息。
[edit security gprs] user@host# set gtp ip-group ng1 address-book global address-set ne-group-as user@host# set gtp ip-group ug1 address-book global address-set ue-group-as
将 GTP 配置文件应用于网络设备和用户设备组。
[edit security gprs] user@host# set gtp profile gtp1 ne-group ng1 user@host# set gtp profile gtp1 ue-group ug1
在安全策略中启用 GTP 服务。
[edit security] user@host# set policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match source-address any user@host# set policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match destination-address any user@host# set policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 match application any user@host# set policies from-zone SGSN_1 to-zone SGSN_0 policy HSGSN_VSGSN1 then permit application-services gprs-gtp-profile gtp1 user@host# set policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match source-address any user@host# set policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match destination-address any user@host# set policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN match application any user@host# set policies from-zone SGSN_2 to-zone SGSN_0 policy VSGSN1_HSGSN then permit application-services gprs-gtp-profile gtp1 user@host# set policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match source-address any user@host# set policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match destination-address any user@host# set policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 match application any user@host# set policies from-zone SGSN_2 to-zone SGSN_1 policy HSGSN_VSGSN2 then permit application-services gprs-gtp-profile gtp1
结果
在配置模式下，输入 命令以确认 show security gprs 您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
[edit]
user@host# show security gprs
gtp {
profile GTP {
timeout 1;
log {
forwarded detail;
state-invalid detail;
prohibited detail;
gtp-u all;
gtp-u dropped;
}
restart-path echo;
req-timeout 30;
}
profile gtp1 {
ne-group {
ng1;
}
ue-group {
ug1;
}
}
traceoptions {
file debug_gtp size 1000m;
flag all;
}
gsn {
timeout 1;
}
ip-group ng1 {
address-book global {
address-set {
ne-group-as;
}
}
}
ip-group ug1 {
address-book global {
address-set {
ue-group-as;
}
}
}
}
在配置模式下，输入 命令以确认 show security zones 您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
[edit] user@host# show security zones security-zone SGSN_1; security-zone SGSN_0; security-zone SGSN_2;
在配置模式下，输入 命令以确认 show security address-book 您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
[edit]
user@host# show security address-book
global {
address att-mme 192.0.2.0/24;
address att-sgw 192.51.100.0/24;
address china-mobile-pgw 192.51.100.0/24;
address ue-mobile 203.0.113.1/24;
address-set ne-group-as {
address china-mobile-pgw;
address att-mme;
address att-sgw;
}
address-set ue-group-as {
address ue-mobile;
}
}
在配置模式下，输入 命令以确认 show security policies 您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
[edit]
user@host# show security policies
from-zone SGSN_1 to-zone SGSN_0 {
policy HSGSN_VSGSN1 {
match {
source-address any;
destination-address any;
application any;
}
then {
permit {
application-services {
gprs-gtp-profile GTP;
}
}
}
}
}
from-zone SGSN_2 to-zone SGSN_0 {
policy VSGSN1_HSGSN {
match {
source-address any;
destination-address any;
application any;
}
then {
permit {
application-services {
gprs-gtp-profile GTP;
}
}
}
}
}
from-zone SGSN_2 to-zone SGSN_1 {
policy HSGSN_VSGSN2 {
match {
source-address any;
destination-address any;
application any;
}
then {
permit {
application-services {
gprs-gtp-profile GTP;
}
}
}
}
}
如果完成设备配置，请从配置 commit 模式输入 。
验证
要确认配置工作正常，请执行以下任务：
验证 IP 组
目的
验证 IP 组已配置。
行动
使用 show security gprs gtp ip-group 命令获取所配置 IP 组的详细信息。
All configured IP group:
Group name Address book name Address set name
ng1 global ne-group-as
ug1 global ue-group-as
验证 GTP 配置文件
目的
验证 GTP 配置文件已配置。
行动
使用 show security gprs gtp configuration 1 命令获取所配置 IP 组的详细信息。
Profile Details:
Index : 2
Min Message Length : 0
Max Message Length : 65535
Timeout : 24
Rate Limit : 0
Request Timeout : 5
Remove R6 : 0
Remove R7 : 0
Remove R8 : 0
Remove R9 : 0
Deny Nested GTP : 0
Validated : 0
Passive learning enable : 0
Restart Path : 0
Log Forwarded : 0
Log State Invalid : 0
Log Prohibited : 0
Log Ratelimited : 0
Frequency Number : 0
Drop AA Create PDU : 0
Drop AA Delete PDU : 0
Drop Bearer Resource : 0
Drop Change Notification : 0
Drop Config Transfer : 0
Drop Context : 0
Drop Create Bear : 0
Drop Create Data Forwarding : 0
Drop Create PDU : 0
Drop Create Session : 0
Drop Create Forwarding Tnl : 0
Drop CS Paging : 0
Drop Data Record : 0
Drop Delete Bearer : 0
Drop Delete Command : 0
Drop Delete Data Forwarding : 0
Drop Delete PDN : 0
Drop Delete PDP : 0
Drop Delete Session : 0
Drop Detach : 0
Drop Downlink Notification : 0
Drop Echo : 0
Drop Error Indication : 0
Drop Failure Report : 0
Drop FWD Access : 0
Drop FWD Relocation : 0
Drop FWD SRNS Context : 0
Drop G-PDU : 0
Drop Identification : 0
Drop MBMS Sess Start : 0
Drop MBMS Sess Stop : 0
Drop MBMS Sess Update : 0
Drop Modify Bearer : 0
Drop Modify Command : 0
Drop Node Alive : 0
Drop Note MS Present : 0
Drop PDU Notification : 0
Drop Ran Info : 0
Drop Redirection : 0
Drop Release Access : 0
Drop Relocation Cancel : 0
Drop Resume : 0
Drop Send Route : 0
Drop SGSN Context : 0
Drop Stop Paging : 0
Drop Supported Extension : 0
Drop Suspend : 0
Drop Trace Session : 0
Drop Update Bearer : 0
Drop Update PDN : 0
Drop Update PDP : 0
Drop Ver Not Supported : 0
Handover group name : N/A
NE group name : ng1
UE group name : ug1
