示例：使用任播网关配置 EVPN-VXLAN 边缘路由桥接交换矩阵

以太网 VPN （EVPN） 是一种基于 BGP 的控制平面技术，可将主机（物理服务器和虚拟机）置于网络中的任意位置，并保持与相同逻辑第 2 层 （L2） 叠加网络的连接。虚拟可扩展 LAN （VXLAN） 是为 L2 叠加网络创建数据平面的隧道协议。

通常部署 EVPN-VXLAN 的物理底层网络是两层 IP 交换矩阵，其中包括主干和叶节点设备，如 图 1 所示。两层脊叶式交换矩阵称为 3 级 Clos。

此示例详细介绍了如何使用 3 级 Clos 交换矩阵部署边缘路由桥接 （ERB） 架构。在此设计中，主干设备（如 QFX10000 交换机）仅在叶设备之间提供 IP 连接。在此容量下，我们将主干设备称为精简主干，因为它们不需要 VXLAN 功能。叶设备（如QFX5100交换机）提供与附加的工作负载的连接。在 ERB 情况下，叶设备在叠加网络中提供 L2 和第 3 层 （L3） VXLAN 功能。L2 网关在同一 VLAN 内提供桥接。L3 网关使用集成路由和桥接 （IRB） 接口处理 VLAN（VLAN 间）之间的流量。

在此示例中，IRB 接口配置了任播 IP 地址。有关使用虚拟网关地址 （VGA） IP 地址的 ERB 示例，请参阅 示例：使用虚拟网关配置 EVPN-VXLAN 边缘路由桥接交换矩阵

注意：

我们也称 ERB 架构为“折叠”交换矩阵。与 CRB 设计相比，L2 和 L3 VXLAN 网关功能折叠成交换矩阵的单层（分叶）。

有关 EVPN-VXLAN 技术和受支持架构的背景信息，请参阅 EVPN 入门。

有关如何配置 EVPN-VXLAN 集中路由桥接 （CRB） 叠加的示例，请参阅 示例：配置 EVPN-VXLAN 集中路由桥接结构。

图 1：3 级（叶脊式）边缘路由桥接架构 A 3-Stage (Leaf-And-Spine) Edge-Routing Bridging Architecture

此示例介绍如何配置 EVPN-VXLAN ERB 叠加。因此，您只能在叶设备上配置路由实例和 IRB 接口。

要求

此示例使用以下硬件和软件组件：

  • 两个设备可用作中转主干设备。

  • 运行 Junos OS 15.1X53-D60 或更高版本软件的四台设备，这些设备充当叶设备并提供 L2 和 L3 网关功能。

    • 使用运行 Junos OS 21.3R1 版的 QFX10002 交换机进行更新和重新验证
  • 有关受支持平台的列表，请参阅 硬件摘要 。

概述和拓扑

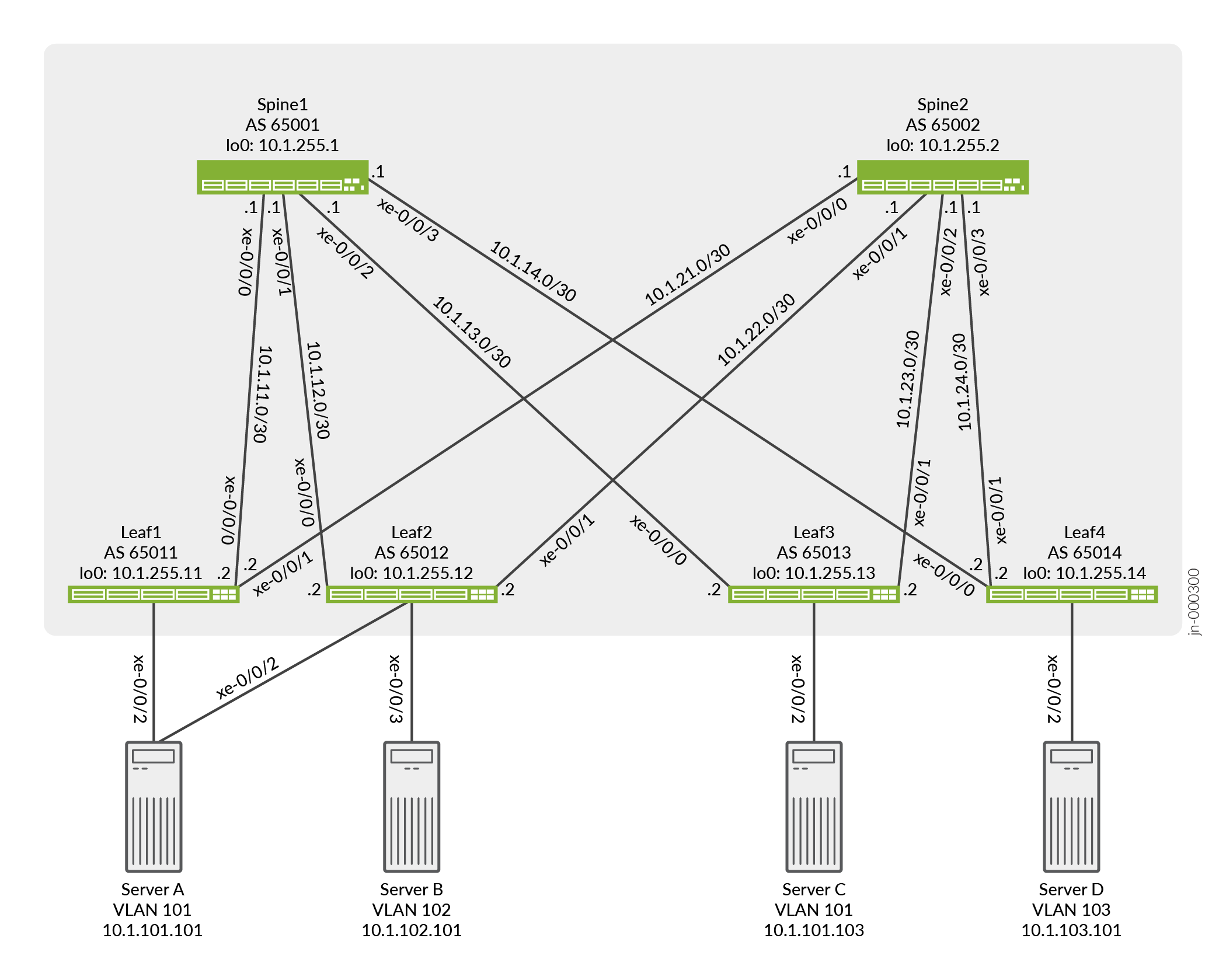

图 2 中所示的 ERB 叠加网络包括 2 个中转主干设备和 4 个叶设备，它们可同时用作 L2 和 L3 网关。四台服务器连接到叶设备。服务器 A 通过链路聚合组 （LAG） 接口连接到叶 1 和叶 2。在两个叶设备上，都会为接口分配相同的以太网分段标识符 （ESI），并设置为多宿主全活动模式。

图 2：数据中心 ERB Overlay within a Data Center内的 ERB 叠加

在此拓扑中，服务器 A 和服务器 C 位于 VLAN 101 中，服务器 B 位于 VLAN 102 中，服务器 D 位于 VLAN 103 中。要在 VLAN 之间进行通信，您必须为所有叶设备上的每个 VLAN 配置 IRB 接口。

与 CRB 相比，ERB 的配置之间最显着的区别是 L3 网关的配置和位置。因此，此示例重点介绍叶设备上的 EVPN-VXLAN 配置，特别是 L3 网关配置。

对于 ERB 叠加，您可以使用以下方法之一配置 EVPN 实例 （EVI） 中的 IRB 接口：

  • Method 1—此方法需要为每个 IRB 接口提供唯一的 IP 地址，但对每个 IRB 接口使用相同的 MAC。使用此方法，将为叶设备和服务器上的每个 IRB 地址安装一个 MAC 条目。对于特定叶设备（例如 Leaf1）上的每个 IRB 接口，请指定以下内容：

    • 每个 IRB 接口的唯一 IP 地址。

    • 每个 IRB 接口使用 相同的 MAC 地址。

    例如：

    表 1：每个 IRB 接口具有相同 MAC 的唯一 IP 地址

    IRB.101

    IP 地址：10.1.101.254/24

    MAC 地址：00：00：5e：00：53：01

    IRB.102

    IP 地址：10.1.102.254/24

    MAC 地址：00：00：5e：00：53：01

    IRB.103

    IP 地址：10.1.103.254/24

    MAC 地址：00：00：5e：00：53：01

  • Method 2—此方法需要为每个 IRB 接口提供唯一的 IP 地址和 MAC。使用此方法，将为叶设备上的每个 IRB 地址安装一个 MAC 条目，但服务器上仅安装一个 MAC。对于 Leaf1 上的每个 IRB 接口，请指定以下内容：

    • 每个 IRB 接口的唯一 IP 地址。

    • 每个 IRB 接口都使用 一个唯一的 MAC 地址。

    例如：

    表 2：每个 IRB 接口的唯一 IP 地址和 MAC

    IRB.101

    IP 地址：10.1.101.254/24

    MAC 地址：00：00：5e：00：53：01

    IRB.102

    IP 地址：10.1.102.254/24

    MAC 地址：00：00：5e：00：53：02

    IRB.103

    IP 地址：10.1.103.254/24

    MAC 地址：00：00：5e：00：53：03

  • Method 3—此方法需要为每个 IRB 接口提供唯一的 IP 地址和 VGA。使用此方法，将为叶设备和服务器上的每个 IRB 地址和 VGA 安装一个 MAC 条目。对于 Leaf1 上的每个 IRB 接口，请指定以下内容：

    • 每个 IRB 接口的唯一 IP 地址。

    • 每个 IRB 接口 的唯一 VGA 地址。

    例如：

    表 3：每个 IRB 接口的唯一 IP 地址和虚拟网关地址

    IRB.101

    IP 地址：10.1.101.1/24

    显卡地址：10.1.101.254

    IRB.102

    IP 地址：10.1.102.1/24

    显卡地址：10.1.102.254

    IRB.103

    IP 地址：10.1.103.1/24

    显卡地址：10.1.103.254

对于方法 1 和方法 2，所有叶设备都应用相同的 IRB 接口配置。对于方法 3，所有叶设备都会应用一个唯一的 IRB 接口地址和相同的 VGA。在此示例中，方法 1 用于配置 IRB 接口。

此示例（使用方法 1）为每个叶设备上的每个 IRB 接口配置相同的 MAC 地址。无论主机位于何处或哪台叶设备接收流量，每台主机在发送 VLAN 间流量时都使用相同的 MAC 地址。例如，在 图 2 所示的拓扑中，VLAN 101 中的多宿主服务器 A 向 VLAN 102 中的服务器 B 发送数据包。如果 Leaf1 关闭，即使未配置冗余默认网关 MAC 地址，Leaf2 也会继续转发 VLAN 间流量。

注意：

此示例中的 IRB 接口配置不包括虚拟网关地址 （VGA） 和相应的 V-MAC 地址（用于建立上面提到的冗余默认网关功能）。通过为每个叶设备上的每个 IRB 接口配置相同的 MAC 地址，主机可使用配置了通用 MAC 地址的本地叶设备作为默认 L3 网关。

因此，您无需播发冗余默认网关，也无需在整个 EVPN 控制平面中动态同步冗余默认网关的 MAC 地址。因此，在配置每个叶设备时，必须通过在配置中包含 default-gateway do-not-advertise 层次结构级别的配置语句 [edit protocols evpn] 来禁用冗余默认网关的播发。

此外，尽管此示例中使用的 IRB 接口配置不包括 VGA，但您可以根据需要配置 VGA，以使 EVPN-VXLAN 在 ERB 叠加中正常工作。如果为每个 IRB 接口配置 VGA，请为每个叶设备上的每个 VGA 指定相同的 IP 地址，而不是为每个叶设备上的每个 MAC 地址配置相同的 MAC 地址，如本示例所示。

在处理广播、未知单播和组播 （BUM） 流量的复制时，请注意叶 1 上的配置：

  • set protocols evpn multicast-mode ingress-replication包括命令。此命令会导致 Leaf1（一种硬件 VTEP）处理复制和发送 BUM 流量，而不是依赖支持组播的底层。

Leaf1 的配置

CLI 快速配置

要快速配置此示例，请复制以下命令并将其粘贴到文本文件中。删除所有换行符，并更改任何必要的详细信息，以便与您的网络配置匹配。然后将命令复制并粘贴到层 [edit] 级的 CLI 中。

枝叶 1

在叶 1 上配置 EVPN-VXLAN

分步过程

  1. 配置底层配置。在此示例中，我们将 EBGP 用作底层路由协议。

  2. 通过配置聚合以太网接口，为接口指定 ESI，然后设置模式，使与两个叶设备的连接都处于活动状态，将服务器 A 配置为叶 1 和叶 2 的多宿主。我们将在后面的步骤中展示应用的 VLAN 配置。

    注意：

    在叶 2 上配置 AE 接口时，必须为叶 1 上的相同接口指定与 ESI 相同的 ESI （00：01：01：01：01：01：01：01：01）。

  3. 配置 IRB 接口，每个接口具有唯一的 IP 地址和相同的 MAC 地址。

    注意：

    每个叶设备都应具有相同的 IRB 接口配置。

  4. 设置基于 EBGP 的叠加配置。请确保包含配置选项， multihop 因为我们使用环路对等互连。

    注意：

    某些 IP 交换矩阵使用基于 IBGP 的 EVPN-VXLAN 叠加。有关使用 IBGP 进行叠加的 IP 交换矩阵的示例，请参阅 示例：配置 EVPN-VXLAN 集中路由的桥接交换矩阵。请注意，为叠加选择 EBGP 或 IBGP 不会影响交换矩阵架构。CRB 和 ERB 设计均支持任一类型的叠加。

  5. 设置 EVPN-VXLAN 域，这需要确定域中包含哪些 VNI，指定作为硬件 VTEP 的 Leaf1 处理 BUM 流量的复制和发送，在整个 EVPN 控制平面上禁用冗余默认网关的播发，并为每个 VNI 指定路由目标。

  6. 设置 EVPN 路由实例。

  7. 配置交换机选项，以使用环路接口 lo0.0 作为 VTEP 的源接口，设置路由识别符，并设置 VRF 目标。

  8. 配置与 IRB 接口和 VXLAN VNI 关联的 VLAN。

验证

本节介绍了此示例的以下验证：

验证 BGP

目的

验证主干设备是否已建立 BGP 会话连接。

行动

显示 BGP 摘要：

意义

底层和叠加 BGP 会话都是使用主干设备建立的。

验证 ESI

目的

验证 ESI 的状态。

行动

显示 ESI 的状态：

意义

ESI 已启动，Leaf2 是远程提供商边缘 （PE） 设备和指定的转发器。

验证 EVPN 数据库

目的

验证 EVPN 数据库中的 MAC 地址。

行动

验证 EVPN 数据库中 VLAN 101 的 MAC 地址。

意义

服务器 A 的 MAC 和 IP 地址随 ESI 的活动源一起显示，服务器 C 的 MAC 和 IP 地址随 Leaf3 的活动源一起显示。

验证连接性

目的

验证 ping 在服务器之间是否有效。

行动

从服务器 A 到其他服务器的 Ping。

意义

端到端连接正常工作。

所有设备的快速配置

CLI 快速配置

要快速配置此示例，请复制以下命令并将其粘贴到文本文件中。删除所有换行符，并更改任何必要的详细信息，以便与您的网络配置匹配。然后将命令复制并粘贴到层 [edit] 级的 CLI 中。

枝叶 2

枝叶 3

枝叶 4

主干 1

主干 2
