为数据中心实施 EVPN-VXLAN

尽管有多种数据中心互连 (DCI) 技术可用,但 EVPN 由于其独特的功能(如主动/主动冗余、混叠和批量 MAC 撤销),与其他 MPLS 技术相比具有额外的优势。为了提供 DCI 解决方案,VXLAN 与 EVPN 集成。

将 EVPN-VXLAN 与 DCI 配合使用有不同的选项:

  • DCI 可以使用 MX 系列边缘路由器连接 WAN 中的多个数据中心,这些数据中心之间有第 3 层 VPN MPLS 网络。QFX10000交换机可启动和停止 VXLAN 隧道。此选项不需要更改 WAN。

    图 1:DCI 选项:第 3 层 VPN-MPLS DCI Option: Layer 3 VPN-MPLS
  • 第二个选项使用 MX 系列边缘路由器或受支持的 QFX 系列交换机(其间为 EVPN-MPLS 网络)连接 WAN 中的多个数据中心。此选项使用 EVPN 控制平面和 MPLS 数据平面,并且需要对 WAN 进行更改。您必须更改 LAN 架构以本机支持 EVPN,并且必须在每台 MX 路由器/QFX 系列交换机和相应的 QFX10000 交换机之间实施 EVPN 拼接。有关支持 QFX 系列交换机的版本的详细信息,请参阅 https://pathfinder.juniper.net/feature-explorer,然后在 EVPN 上进行搜索。

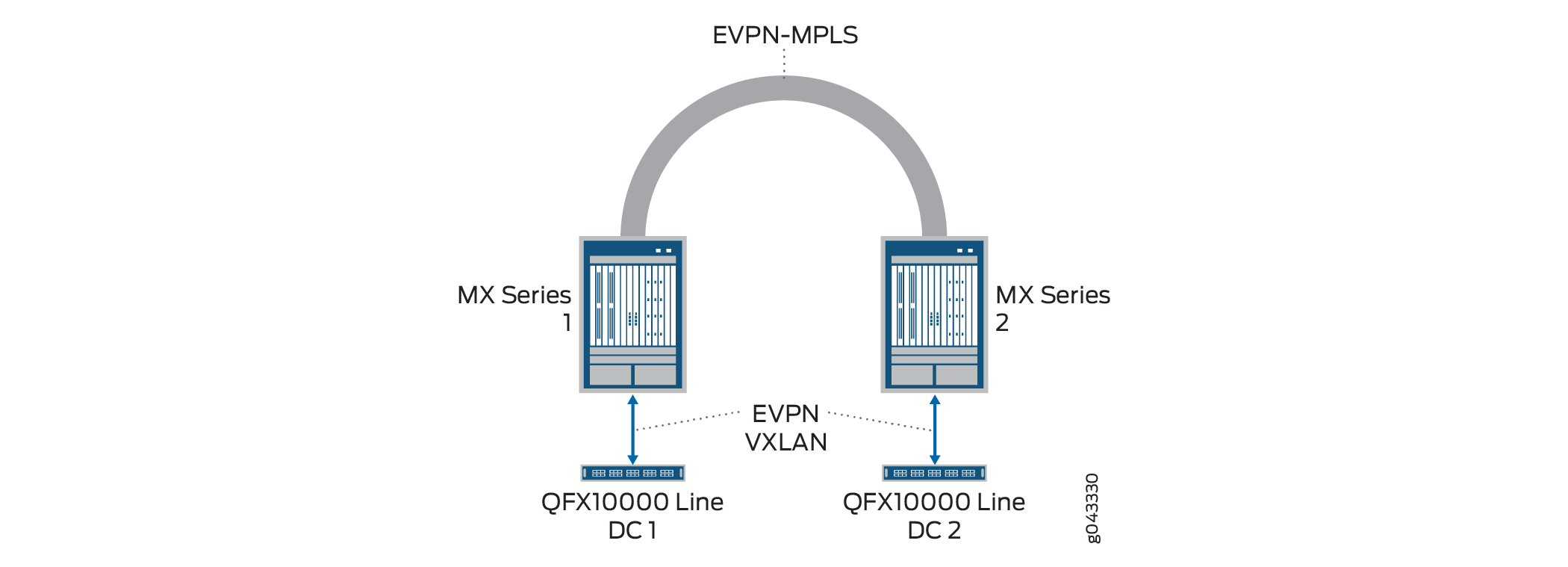

    图 2:DCI 选项:EVPN-MPLS DCI Option: EVPN-MPLS
  • 您还可以在互联网上通过隧道传输两个分支机构位置。在这种情况下,实施既不需要传统的 WAN,也不需要 MPLS。此方法可以使用互联网或 IP 隧道,其中 VXLAN 位于 IP 之上,并且始终使用 EVPN。

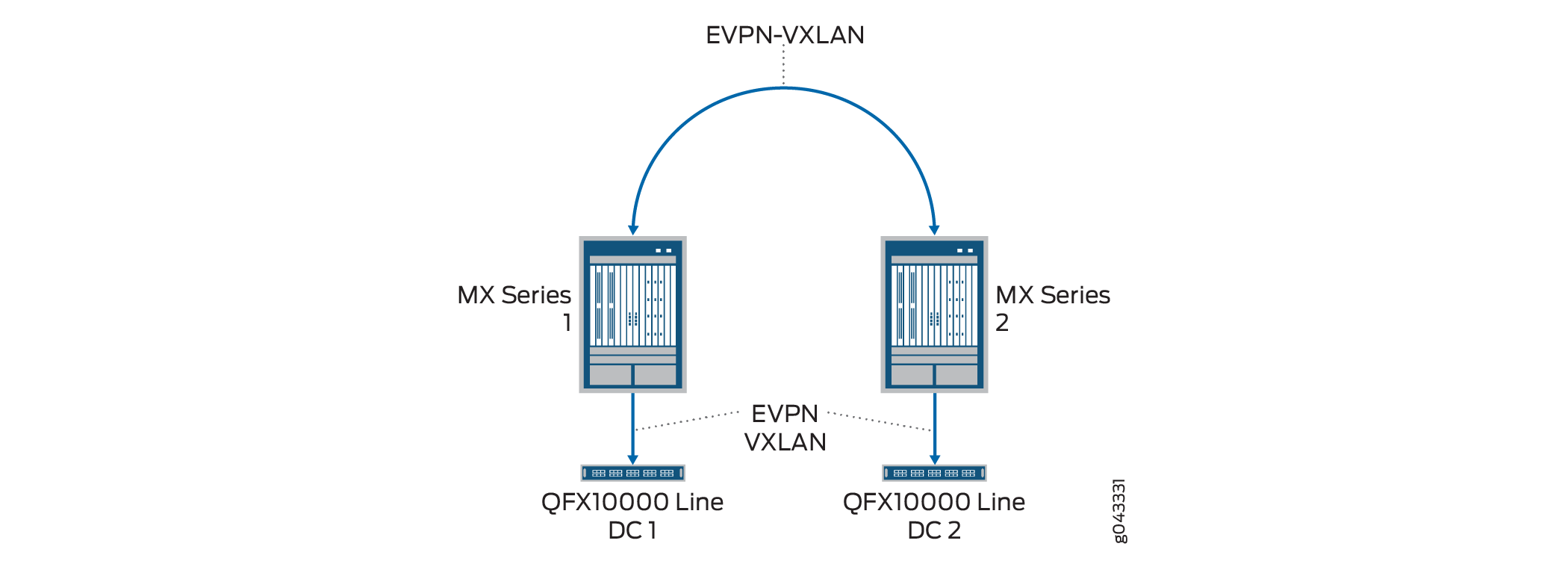

    图 3:DCI 选项:互联网 DCI Option: EVPN-VXLAN over the Internet上的 EVPN-VXLAN
  • 如果您没有分支路由器或对等路由器,则只需直接连接数据中心,EVPN 将在整个过程中再次本机使用。此实施既不需要传统的 WAN,也不需要 MPLS,但通常需要暗光纤连接。

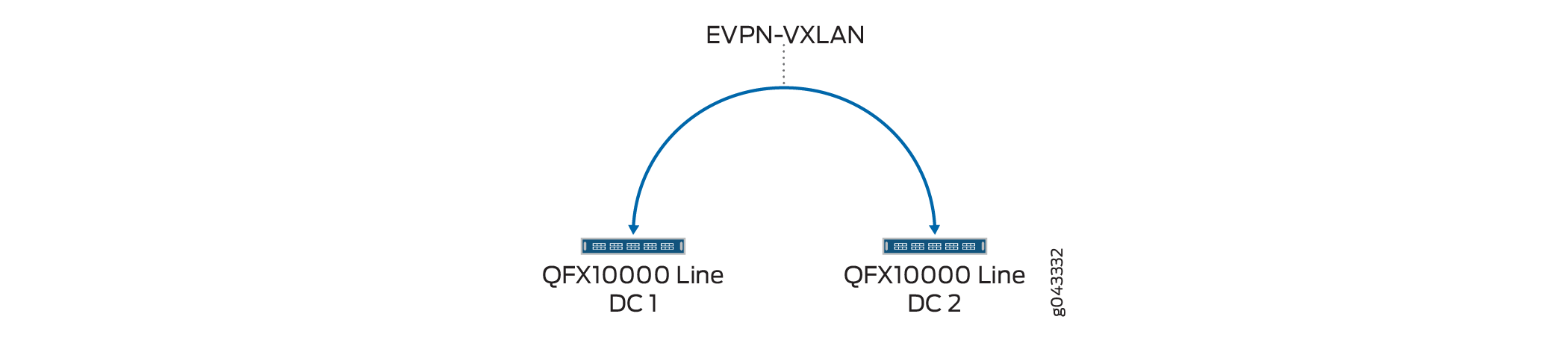

    图 4:DCI 选项:第 3 层 VPN-MPLS 直接连接 DCI Option: Layer 3 VPN-MPLS Direct Connection

您也可以使用裸机服务器和/或虚拟服务器以及使用 OpenClos 进行管理,在数据中心内部创建 EVPN-VXLAN 交换矩阵。在这里,您还可以在交换机(如 QFX10000 交换机)上使用 VXLAN L2 网关和 L3 网关。底层交换矩阵基于 BGP 构建。

EVPN-VXLAN 同时使用路由器和交换机 — 两台设备的配置相同,但它们位于 Junos OS CLI 的不同区域。MX 系列路由器在实例类型的 virtual switch路由实例下配置。QFX 系列交换机在全局 switching-options 和全局 protocol evpn下配置。有关 EVPN-VXLAN 使用的 CLI 命令列表,请参阅 表 1

表 1:EVPN-VXLAN 的 CLI 命令

功能

CLI 命令

指定附加到路由的标识符。这使您能够区分路由属于哪个 VPN 或 VPLS。每个路由实例都必须具有与之关联的唯一路由识别符 (RD)。RD 用于在 VPN 周围放置边界,以便可以在不同的 VPN 中使用相同的 IP 地址前缀,而不会使它们重叠。

路由识别符

指定 VRF 目标社区。实际上,此语句配置了单个导入策略和导出策略,以替换每个社区的 per-VRF 策略。这些选项 importexport 适用于路由器和 QFX 系列交换机。该选项 auto 仅适用于 QFX 系列交换机。

VRF 目标

指定如何将路由从远程 PE 路由器导入到本地 PE 路由器或交换机的 VRF 表中。

VRF-导入

指定如何将路由从本地 PE 路由器的 VRF 表导出到远程 PE 路由器。

VRF 导出

当 CE 多宿主到多个 PE 时,需要指定的转发器 (DF)。如果没有指定的转发器,多宿主主机将收到重复的数据包。将根据 4 类路由通告为以太网分段标识符 (ESI) 选择指定的转发器。

指定转发器选举保持时间

配置逻辑链路层封装类型。

封装

确定哪些 VXLAN 虚拟网络标识符 (VNI) 将成为 EVPN-VXLAN MP-BGP 域的一部分。EVPN 中提供了不同的 BUM 复制选项 — 使用 extended-vni-list 放弃组播底层,转而采用 EVPN-VXLAN 入口复制。

extended-VNI-list

您可以在 vni 选项下为每个 VNI 实例配置不同的路由目标 (RT)。

VNI 选项 (仅限 QFX 系列交换机)

显示默认交换机路由实例的导入 EVPN 路由和导出/导入 EVPN 路由。

显示路由表

显示配置命令 扩展 vni 列表vni 选项的结果。

显示配置协议 EVPN
