什么是蓝图分析仪表板

蓝图分析仪表板

分析仪表板可监控网络并发出警报。每个仪表板内都使用小部件来监控网络的不同方面，并针对相关异常情况发出警报。

分析仪表板的一些特征包括：

• 系统会根据活动（运行中）蓝图的状态自动创建并启用特定仪表板。

• 您无法配置用于确定何时自动创建仪表板的触发器逻辑，但 可以 实例化预定义的仪表板并创建自己的仪表板。

• 已创建但尚未修改的探针将被重复使用，而不是创建这些探针的副本。

• 启用仪表板时，所需的探针和小部件将被实例化。如果更新或删除关联的探测，仪表板可能会进入无效状态。无效的仪表板不会自动修复。

• 升级控制器时，仪表板的自动创建行为发生在预先存在的活动蓝图上，其方式与新创建的蓝图相同。

• 您可以从一个蓝图导出仪表板，并将其导入到其他蓝图中（Apstra 版本 5.0.0 中的新功能）。

Apstra GUI 中的蓝图分析仪表板

在蓝图中，导航到 Analytics > Dashboards ，转到分析仪表板。

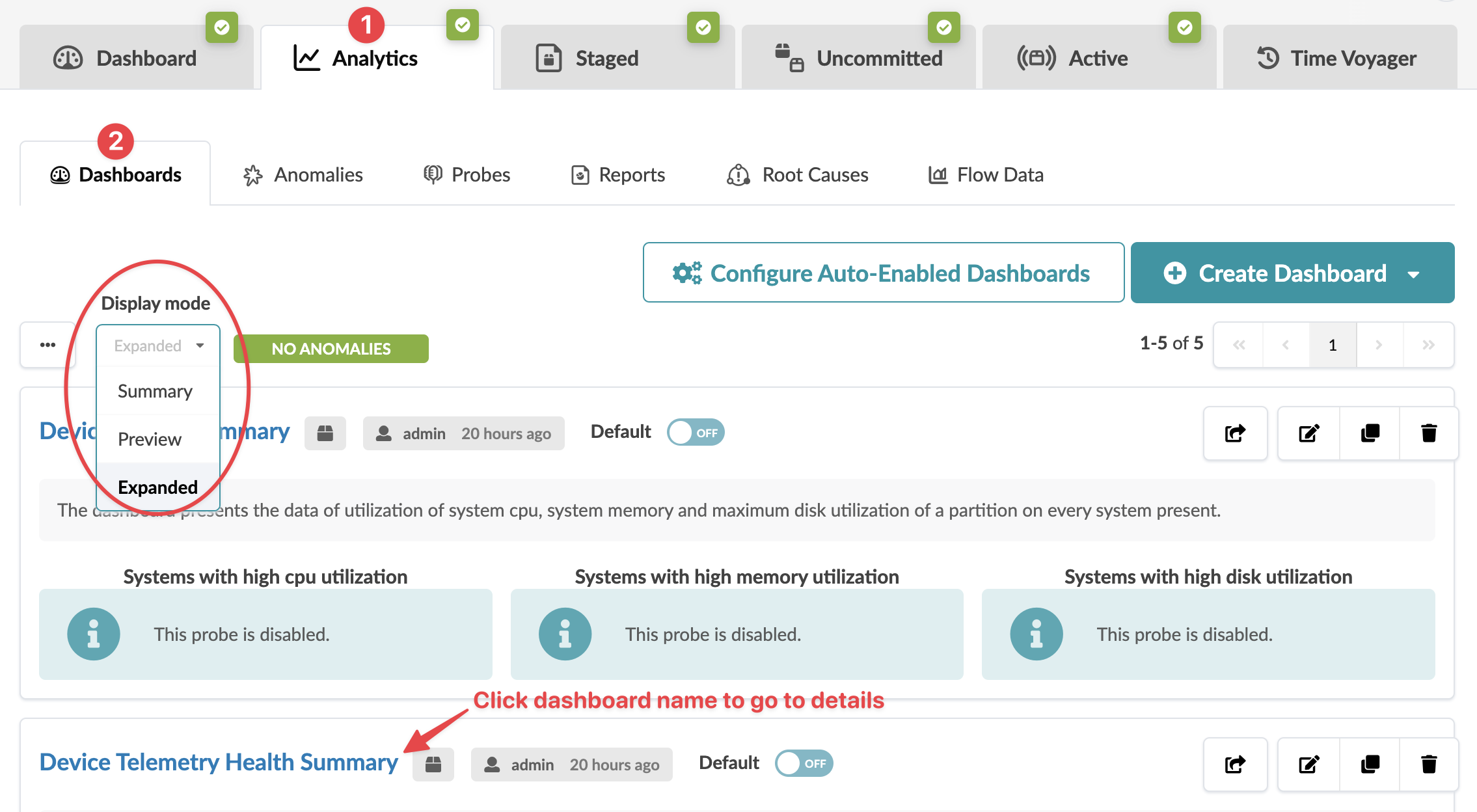

• “显示模式”默认为“展开”视图。若要查看不同详细级别的仪表板，请从下拉列表中选择“摘要”或“预览”。

• 系统生成的仪表板标有 “系统 ”，用户生成的（和用户修改的）仪表板标有用户名（上面屏幕截图中的“admin”）。

• 您可以在 蓝图仪表板 上显示分析仪表板，以便在该主屏幕上显示其他网络监视信息。要添加它们，请 打开 分析仪表板的默认切换开关。

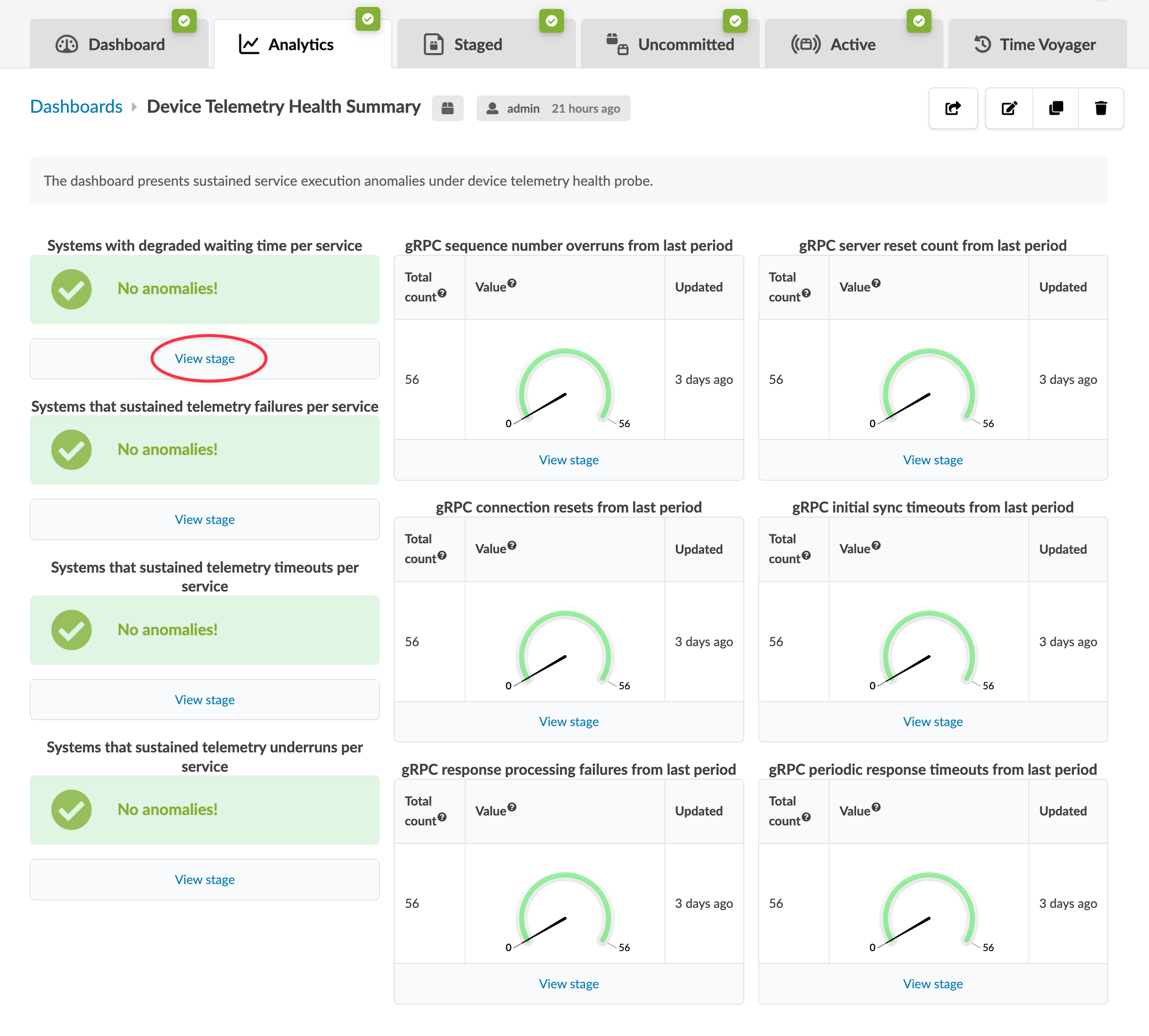

若要查看仪表板的详细信息，请单击其名称，要查看更多详细信息，请单击其中一个小组件上的 “查看阶段 ”。

您可以配置自动启用的仪表板、实例化预定义的仪表板、创建、更新、导出、导入和删除分析仪表板，如后续页面所述。
