AOSOM-Streaming 指南

AOSOM-Streaming 概述

注意：

AOSOM 流式处理是演示软件，不适用于生产环境。

您可以将 Apstra 配置为为计数器数据 （perfmon）、提醒和事件生成 Google Protocol Buffe （protobuf） 流。每种数据类型都通过其自己的 TCP 套接字发送到流式传输接收器。即使为同一个流式传输接收器配置了所有三种数据类型，也会在 Apstra 服务器和流接收器之间创建三个连接。这也允许将所有三种类型发送到三种不同的流接收器。您可以从众多开源项目中进行选择，也可以开发自己的解决方案来捕获、存储和检查 protobuf 数据。Apstra 在 GitHub 上开发了一个名为 AOSOM-Streaming 的项目，用于演示如何使用多个开源组件实现这一点。AOSOM-Streaming 项目旨在帮助您了解如何使用 AOS protobuf 流。它仅用于演示目的，Apstra Telegraf 输入插件除外。Apstra 软件完全支持此插件，可将其用作流遥测解决方案的一部分。

Aosom Streaming 项目提供了一个打包式解决方案，用于收集和可视化来自 Apstra 服务器的遥测流信息。这提供了 Web 界面体验和示例查询来处理警报、计数器和 Apstra 事件。这个开源项目 正式存在于 https://github.com/Apstra/aosom-streaming 年的 Github 上。

一揽子解决方案包括：

  • 基于 Grafana 的图形界面（端口 3000）
  • Prometheus for Counters and Alerts（端口 9090）
  • Influxdb for Events（端口 8086）
  • 2 个收集器，每个基于 Telegraf 的数据库一个。

格拉法纳

在 Web 浏览器中，输入 URL http://<aosom-streaming>：3000 ，然后输入用户名 admin （默认）和密码 admin （默认）。

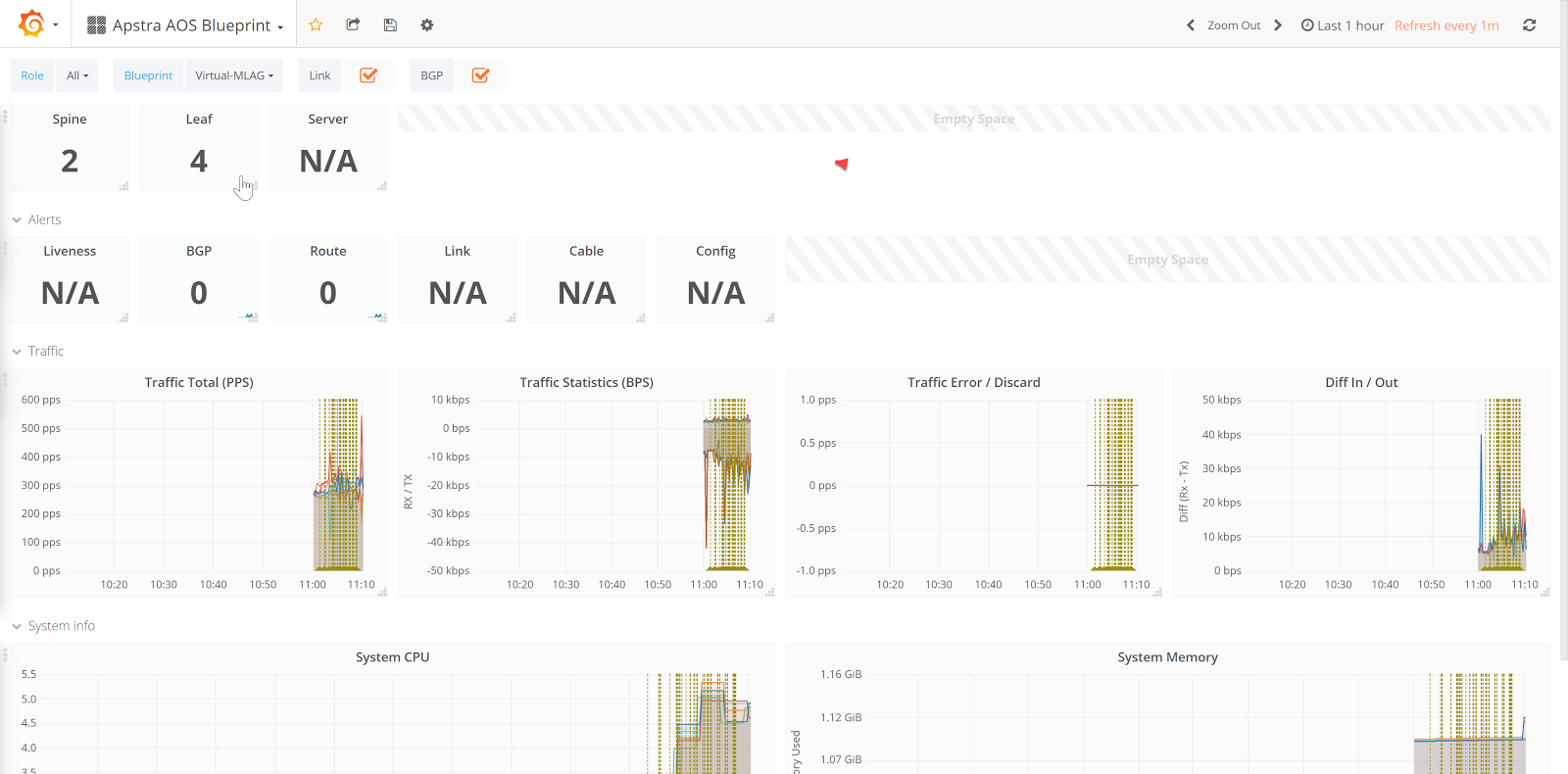

grafana GUI 包括两个主要部分（左上角）。 Apstra AOS 蓝图 描述了整体遥测警报和流量吞吐量，以及用于接口遥测的单个设备。使用 Apstra“telegraf”Docker 容器自动学习蓝图;无需进一步配置。

在上面的屏幕截图中，我们可以观察演示 Apstra 环境中的流量，并汇总 CPU、流量和错误。

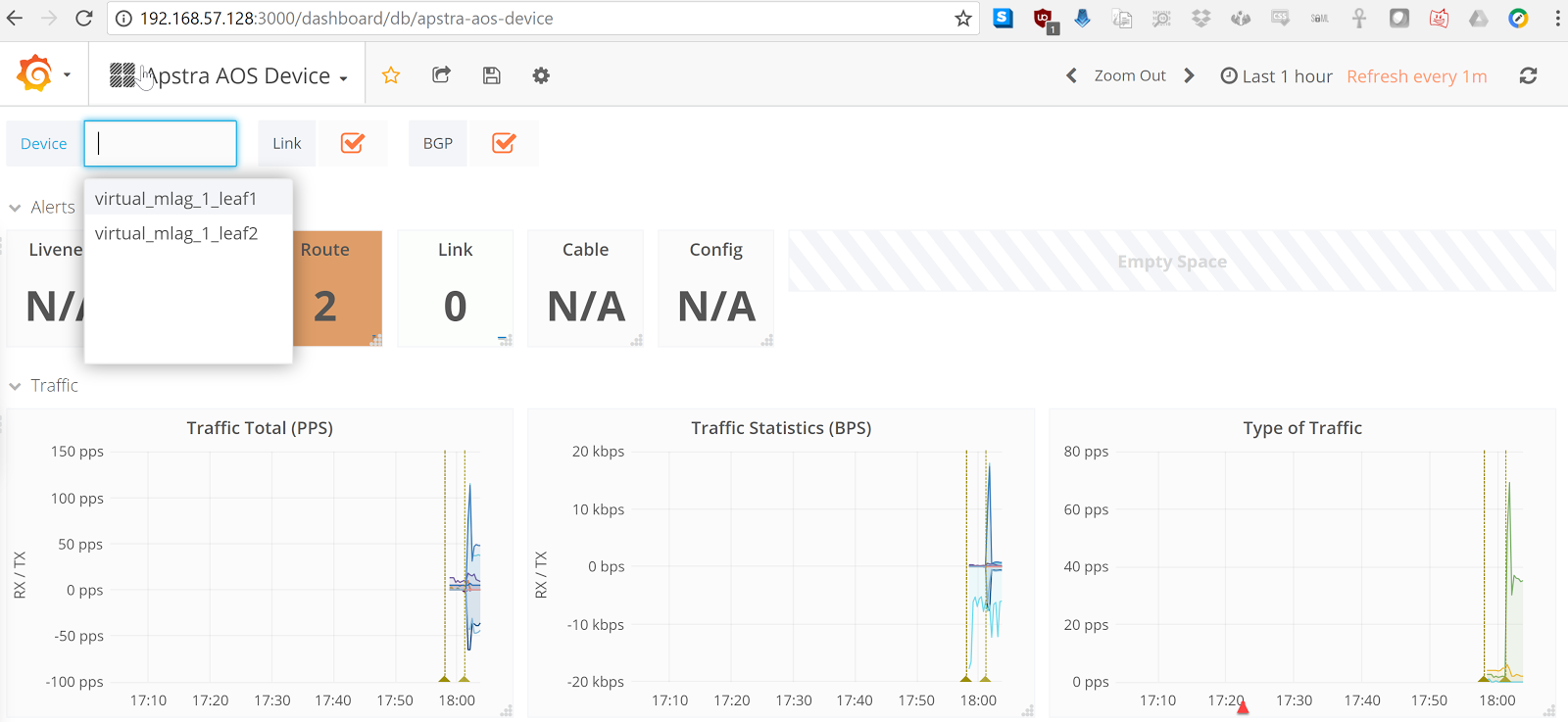

要基于特定设备和单个设备过滤遥测事件，请将顶部的仪表板更改为 Apstra AOS 设备。在这里，我们可以观察到蓝图中有两个活动路由异常，并且 Apstra 已收到两个叶交换机的遥测数据。

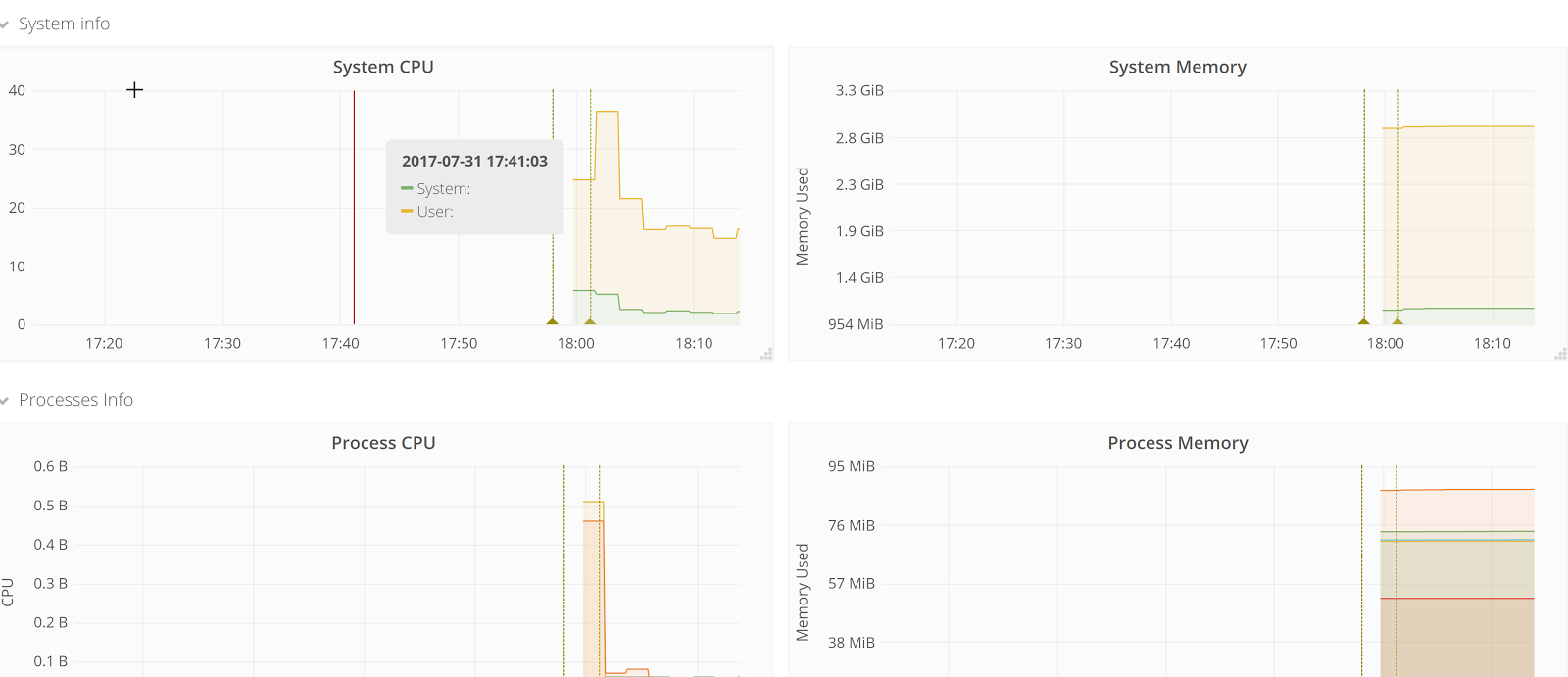

向下滚动以查看 CPU 和内存等设备统计信息：

普罗 米修斯

Prometheus 用于 Aosom 流式传输设备中的警报和设备遥测计数器存储。在 Web 浏览器中，输入 URL http://<aosom-streaming>：9090 以访问 Prometheus GUI。

当传入事件出现时，Apstra 会动态构建每个查询。若要查看示例查询名称，请在“execute”下开始键入。从“alert”（警报）开始，它会以选项卡完成 prometheus 从 Apstra 收到的可用警报。

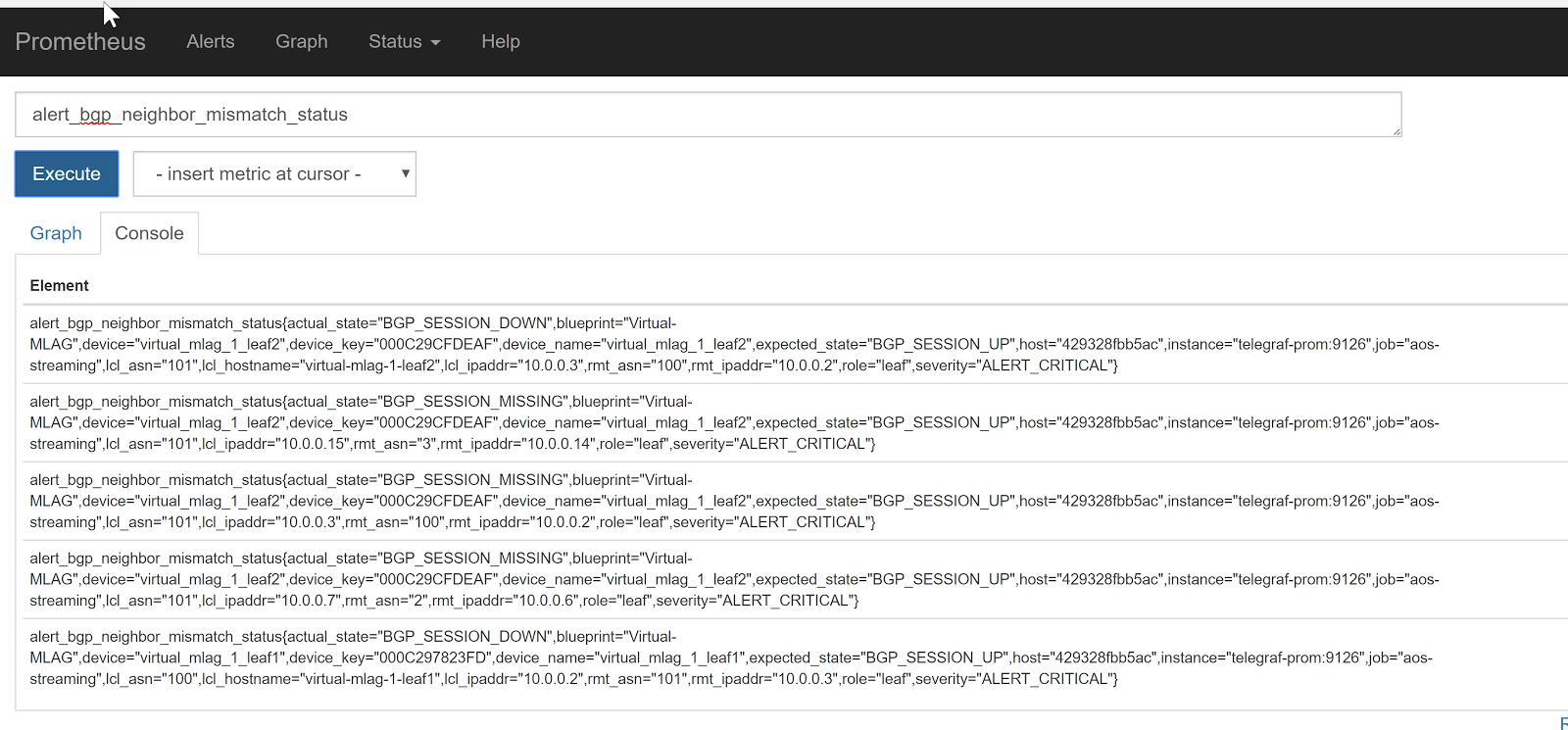

下面是 BGP 邻居脱机的示例。

InfluxDB的

InfluxDB 用于存储来自遥测流的 Apstra 事件。在 Web 浏览器中，输入 URL http://<aosom-streaming>：8083 以访问 InfluxDB。

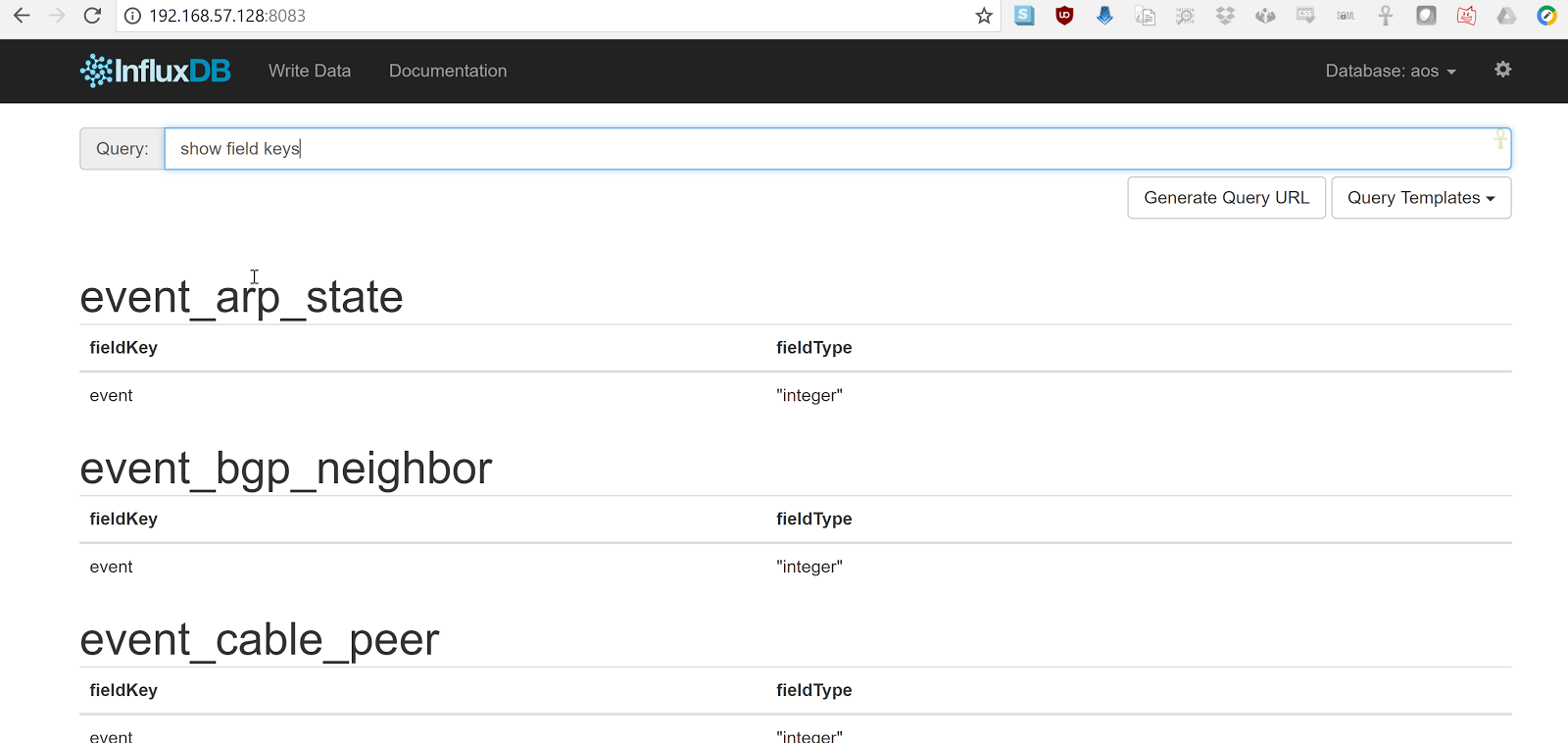

我们可以通过查询显示可用的 influxdb 键，例如 show field keys 或 show measurements。

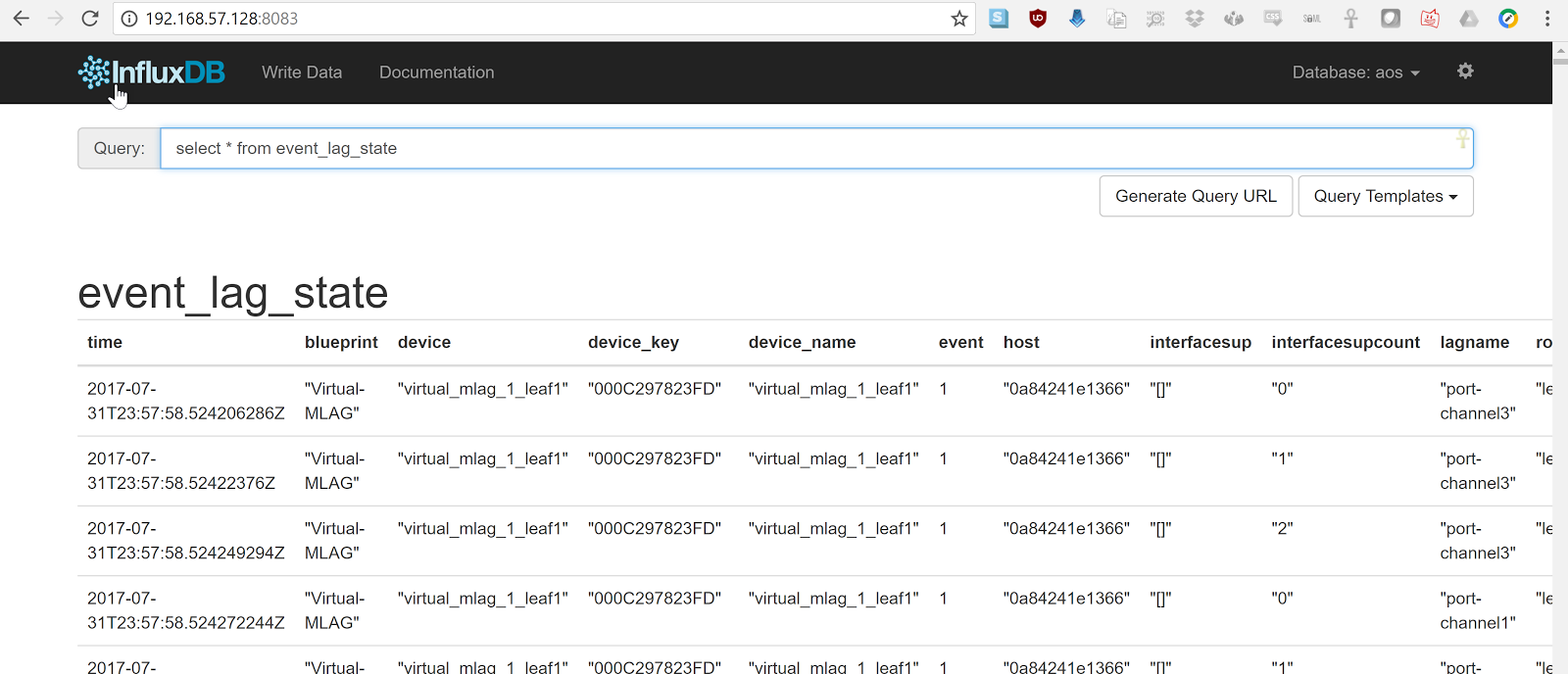

一旦我们知道了测量值，我们就可以查看数据和键， 请从<测量值中选择 *> -- 在本例中，我们将捕获 LAG 接口状态。

注意：

开发 influx-db 应用程序超出了本文档的范围。

配置 Aosom-Streaming

若要将遥测流式处理配置为此项目的一部分，需要编辑 variables.env，运行 make start 文件并重新启动容器。无需配置 Apstra 服务器。有关启动、停止和清除数据的文档，请访问 https://github.com/Apstra/aosom-streaming

telegraf 项目连接到 Apstra API 并发布一个 IP：端口，Apstra 使用该端口将实时遥测数据流式传输回。

  1. 抄送variables.default至variables.env：
  2. 配置 variables.env。
    • AOS_SERVER - 向 aosom-streaming 服务器发送遥测数据的 Apstra 服务器的 IP 地址。
    • LOCAL_IP - 分配给 ens33（第一个以太网接口）的 IP 地址。在这种情况下，通过此 VM 上的 DHCP 来学习它。请参见 ip addr show dev ens33。GRAFANA 配置选项，用于指定 Grafana Web 界面的用户名和密码。
    • AOS_LOGIN， AOS_PASSWORD， AOS_PORT - 您可以自定义用户名、端口和密码信息。
  3. 运行命令make start以设置项目，如果要进行配置更改，请运行make update。

Apstra 服务器升级后重新配置 Aosom-streaming

升级 Apstra 服务器后，必须重新配置以确保正确的流连接。
  1. 如果您将 Apstra 服务器升级到其他虚拟机上（或者服务器 IP 地址因任何原因不同），请使用新的 Apstra IP 地址更新variables.env文件。
  2. docker ps运行命令以验证当前 Telegraf 容器映像是否与新 Apstra 版本的正确版本匹配。

    您可以在 Apstra Docker Hub 中查看不同的 Telegraf 版本。

  3. 如果需要，请修改docker-compose.yml文件并指向正确的 Docker 映像。
  4. 运行命令docker-compose up -d重新启动服务。
  5. docker ps运行命令以验证容器是否使用新映像运行。
    注意：

    如需有关安装哪个版本的帮助，或者对该过程有任何疑问，请联系 瞻博网络支持。

构建 Aosom-Streaming VM（可选）

您可以构建自己的 Aosom 流式处理 VM，这是一个 Docker 容器。此步骤演示如何设置基本的 Docker 服务器。

安装 Ubuntu 16.04.2

下载 Ubuntu 16.04.2 ISO 并预配新的 VM。默认用户名是 aosom ，密码是 admin。

对于较大的蓝图，我们建议将 RAM 更改为至少 8GB，将 CPU 更改为至少 2 个 vCPU。可能还需要更多的磁盘空间。

资源 数量
公羊 8GB
中央处理器 2 个 vCPU
网络 1 个 vNIC

安装软件包

基于 Ubuntu 16.04.2 安装所需的软件包。

更新系统以确保所有软件包都是最新的。

将 aosom 用户添加到 Docker 组。这允许“aosom”进行 Docker 配置更改，而无需升级到 sudo。

使用“git clone”复制 Aosom-streaming Docker 容器。

设置容器重启策略

AOSOM-Streaming 软件包未设置 Docker 重启策略;这取决于您的编排工具链。打开 aosom-streaming/docker-compose.yml 并添加到 restart: always 每个服务指令中。这可确保 Docker 容器在服务重新启动后处于联机状态。

variables.env根据 Aosom-Streaming 应用程序设置部分设置和启动容器。

更改系统主机名

修改 /etc/hostname 为 aosom，并将环路 IP 从 ubuntu 更改 /etc/hosts 为 aosom。

故障 排除

虽然大多数故障排除信息都包含在 https://github.com/Apstra/aosom-streaming 的 Github 主页中，但您可以运行一些简单的命令来确保环境正常运行。

检查从 Apstra 到 Aosom-streaming 的日志

运行 Docker 日志 aosomstreaming_telegraf-influx_1

当 AOS 上发生遥测事件时，您应该会看到一个蓝图 ID 和一些 influxdb“写入”事件 - BGP、活动性、配置偏差等。

确保容器正常运行

要查看并确保所有预期的容器都在运行，请运行 docker ps：
