拓扑视图（活动）

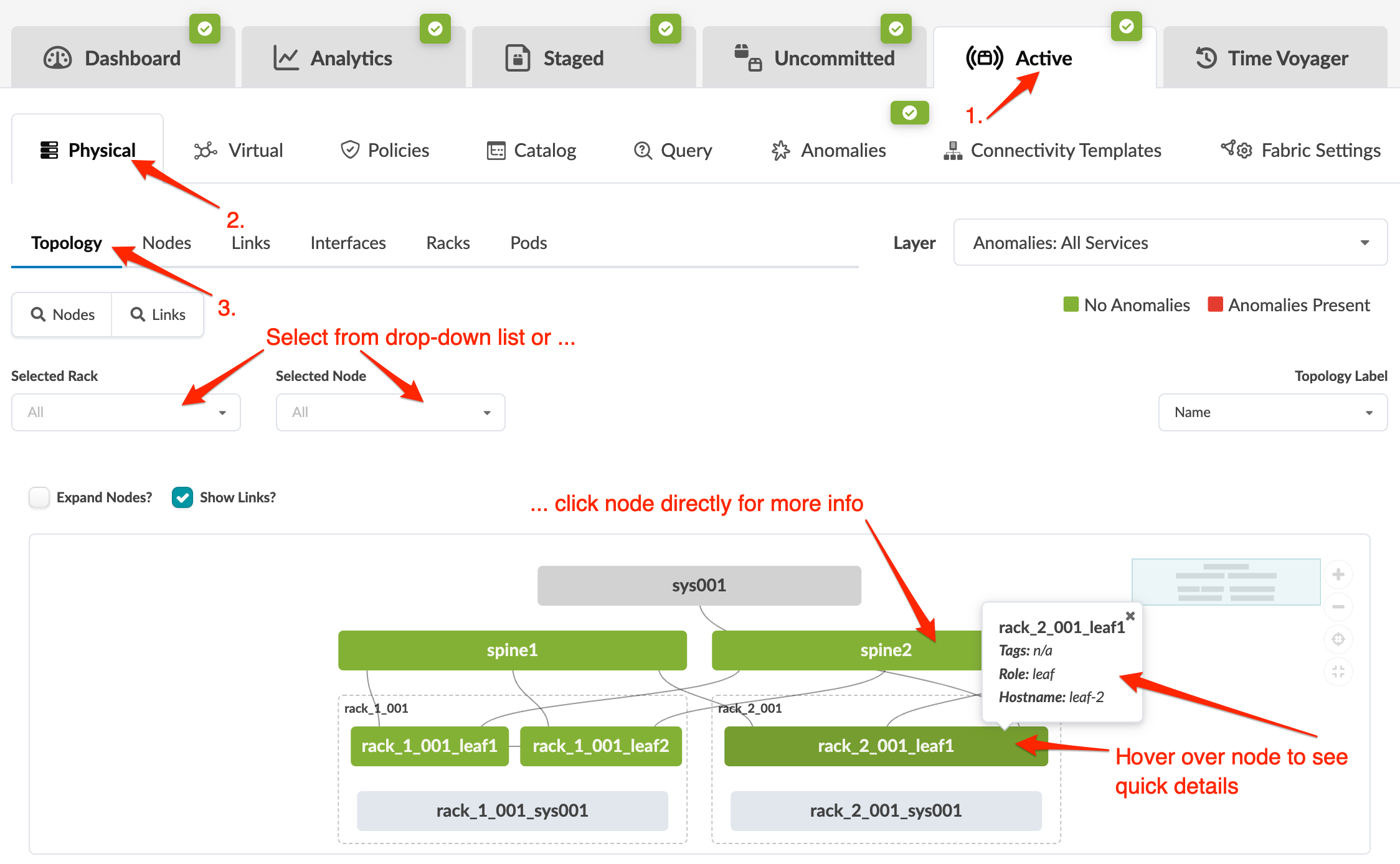

从蓝图中，导航到 活动>物理>拓扑。（以下屏幕截图适用于 Apstra 版本 4.2.1。自 Apstra 版本 4.2.0 起，某些菜单选项卡已被重命名、移动和/或添加。

• 要放大拓扑元素，请单击 展开节点 复选框。
• 若要显示元素之间的链接，请单击“ 显示链接 ”复选框。
• 要显示节点名称、主机名、角色和标签（如果适用），请将鼠标悬停在元素上。
• 要显示不同的标签（名称、主机名、S/N），请从 拓扑标签 下拉列表中选择其他标签。
• 要显示机架详细信息，请通过单击机架元素或从 “所选机架 ”下拉列表中选择机架来选择机架。
• 要显示节点详细信息，请通过在拓扑中单击节点元素或从“ 所选节点 ”下拉列表中选择节点来选择节点。
