机架类型介绍

机架类型定义了机架构建中使用的叶设备、接入交换机和/或通用系统的类型和数量。由于机架类型未定义特定供应商或其设备，因此您可以在选择硬件之前设计网络。如果需要创建模板，则可以使用机架类型来构建网络结构。机架类型包括以下部分中的详细信息：

预定义机架类型

、 详细信息、通用系统数量
表 1： 不带接入交换机的预定义 L3 Clos 机架类型
机架类型名称叶数和类型、叶 、通用系统详细信息
L2 计算 1 片单叶 一个具有 48 个 10 Gbps 端口的面板

  • 角色：访问/对等/通用

一个具有六个 40 Gbps 端口的面板

  • 角色：主干/通用

 40 一个 10 Gbps 链路单宿主在 叶上
滞后模式：无滞后
角色：叶/访问
L2 ESI 2x 链路 1 个 ESI 组 ESI 组 1
L2 高性能计算 1 片单叶 单叶 16
L2 MLAG 2x 链路 1 个 MLAG 对 MLAG 对 1
L2 MLAG 对 1 个 MLAG 对 MLAG 对 48
L2 单叶 1 片单叶 单叶 48
L2 虚拟 1 片单叶 7 个 10 Gbps 端口：

  • 2 个主干/叶式

  • 2 对等

  • 2 访问/通用

  • 1 个通用

 2 一个 10 Gbps 叶式/接入端口 /// 10 Gbps 链路，单宿主在叶式上
L2 虚拟 2xDual 2 片单叶 单叶 1
L2 虚拟 2 个 MLAG 2 个 MLAG 对 MLAG 对 1
L2 虚拟双 2 片单叶 单叶 2
L2 虚拟 MLAG 1 个 MLAG 对 MLAG 对 2
MLAG 计算 1 个 MLAG 对 MLAG 对 40
接入交换机数量 详细信息 通用
表 2： 带接入交换机的预定义 L3 Clos 机架类型
机架类型名称 叶的数量和类型 叶详细信息接入交换机系统数量 通用系统 详细信息
L2 接入 4 倍 1 片单叶   4 个单交换机   4
L2 ESI 交流双通道 1 个 ESI 组   1 个 ESI 组   3
L2 ESI 交流单通道 1 个 ESI 组   1 个 ESI 组   2
L2 MLAG 1x 接入 1 个 MLAG 对   1 个交换机   2
L2 MLAG 2acs+1lef 1 个 MLAG 对，1 个单叶   3 个单开关   4
L2 MLAG 2x 接入 1 个 MLAG 对   2 个单开关   2
L2 One Access 1 片单叶   1 个交换机   4
接入交换机数量 详细信息 通用
表 3：预定义的折叠交换矩阵机架类型
机架类型名称 叶的数量和类型 叶详细信息接入交换机系统数量 通用系统 详细信息
折叠的 1 倍叶 1 片单叶 两个 10 Gbps 网状链路
角色：

  • 2 个端口：主干/叶式

  • 2 端口：对等

  • 2 个端口：接入/通用

  • 1 端口：通用

 1 个交换机 一个 10 Gbps 叶式链路，单宿主在叶式上
LAG 模式：LACP（活动）
角色：

  • 8 个端口：叶式/接入端口/对等端口/通用端口

 2 接入时单宿主的一个 10 Gbps 链路
滞后模式：无滞后
角色：

  • 1 个端口：叶式/接入式
折叠的 2 个叶子 1 个 ESI 组 两个 10 Gbps 网状链路
角色：

  • 2 个端口：主干/叶式

  • 2 端口：对等

  • 2 个端口：接入/通用

  • 1 端口：通用

 没有 不适用 2 一条 10 Gbps 链路在 ESI 叶交换机上实现双宿主
LAG 模式：LACP（活动）
角色：

  • 2 个端口：叶式/接入式

总结

摘要 说明
名称（和可选说明） 用于标识机架类型的唯一名称，不超过 17 个字符
交换矩阵连接设计
  • L3 Clos - 用于带有主干设备的 3 级和 5 级交换矩阵模板。主干级别将叶设备相互连接。
  • L3 折叠 - （仅限 Junos） - 用于折叠（无主干）模板。叶设备通过全网状网络直接相互连接。

叶设备

叶设备 说明
名字 不超过 64 个字符
叶逻辑设备 用作 ToR 叶式交换机网络设备
每个主干的链路数和链路速度（仅限 L3 Clos） 叶脊链路的数量及其速度。
冗余协议
谨慎：

确保目标平台支持所选的冗余协议。例如，SONiC 不支持 L3 MLAG 对等方，而 ESI 仅在 Junos 上受支持。
  • 无 - 用于单宿主连接
  • MLAG - 用于双宿主连接。两台交换机使用相同的逻辑设备。
    • MLAG 激活 VLAN ID - 如果在创建机架类型期间留空，则在构建阶段将 2999 分配给对等链路。如果 2999 与供应商的保留范围冲突，请输入其他 ID。
      注意：

      网络设备供应商对“保留的”VLAN ID 范围有不同的要求。例如，思科 NX-OS 保留从 3968 到 4094 的 VLAN ID 范围。默认情况下，Arista 对路由端口的内部 VLAN 使用 1006 到 4094 之间的 VLAN ID 范围。

    • 对等链路和链路速度 - MLAG 设备之间的链路数及其速度
    • 对等链路端口通道 ID
    • L3 对等链路和链路速度 - 主要用于非默认路由区域中边界 MLAG 叶设备之间的 BGP 对等互连。主要用于路由的 L3 流量，以解决 EVPN 黑洞问题或上游路由器出现故障。L3 对等链路充当南北向流量的备用路径。除边界叶外，它还可用于任何其他 ToR 叶设备，以及用于避免 VRF 的黑洞流量。
    • L3 对等链路端口通道 ID
  • ESI （仅限 Junos）：分配给捆绑链路的以太网段 ID。指定瞻博网络 Junos 以外的设备平台（如 Cisco、Arista）会导致蓝图构建错误。有关瞻博网络 ESI 的信息，请参阅 瞻博网络 EVPN 支持和 更新 ESI MAC MSB。
标签 用户指定。从全局编录生成的下拉列表中选择标记，或动态创建标记（然后成为全局编录的一部分）。机架类型中使用的标记是嵌入的，因此对全局编录中的标记的任何后续更改都不会影响机架类型。

接入交换机

支持接入层的 ESI 支持。您可以将双宿主通用系统（服务器）接入交换机。我们将在接入层利用 EVPN，使 ESI-LAG 能够面向通用系统，同时保留接入交换机角色的 L2 性质。

ESI 接入支持/不支持的拓扑：

  • 支持与叶对双重连接的接入交换机对的每个成员。
  • 支持接入交换机对的每个成员单连接到叶对。
  • 不支持双连接到叶对的接入交换机对中的一个成员和单连接到叶对的接入交换机对的另一个成员。

这在 3 阶段、5 阶段和折叠结构蓝图上受支持。可通过添加/编辑/移除机架进行第 2 天的拓扑更改。

作为接入交换机的交换机型号的要求如下：

  • 接入交换机上需要支持 VTEP 的 EVPN-VXLAN。
  • 仅需要 L2 VxLAN，不需要 L3 VxLAN （RIOT），并且将继续仅在叶层可用。

创建和管理接入交换机时，请遵循构建网络的一般工作流程，同时考虑以下选项和设计注意事项。

  1. 创建逻辑设备时，在面向接入交换机的叶交换机上，选择端口角色 访问，然后在接入交换机逻辑设备中配置端口。

  2. 按照标准过程创建接口映射。

  3. 创建配置了接入交换机的机架类型。

  4. 创建将机架类型与接入交换机配合使用的模板。

  5. 创建蓝图并按照常规 工作流程进行构建。您可以执行与其他蓝图相同的任务。

接入交换机 说明
名字 不超过 64 个字符
接入交换机数量 接入交换机的数量。这些交换机共享同一个逻辑链路组。
逻辑设备 逻辑设备将应用于此接入交换机。
冗余协议
  • 无 - 用于单宿主连接
  • ESI（仅限 Junos）：分配给捆绑链路的以太网段 ID。指定瞻博网络 Junos 以外的设备平台（如 Cisco、Arista）会导致蓝图构建错误。有关瞻博网络 ESI 支持的信息，请参阅 瞻博网络 EVPN 支持 ;有关 ESI 的信息，请参阅 更新 ESI MAC MSB。
    • L3 对等链路 - 两台接入交换机之间的 L3 对等链路数。
    • 链路速度 - 对等链路接口上的链路速度。
标签 用户指定。从全局编录生成的下拉列表中选择标记，或动态创建标记（然后成为全局编录的一部分）。机架类型中使用的标记是嵌入的，因此对全局编录中的标记的任何后续更改都不会影响机架类型。
逻辑链路
  • 名称 - 不超过 64 个字符
  • 叶 - 在叶部分中配置的叶
  • 每台交换机的物理链路计数
  • 链路速度
  • 标记 - 用户指定。从全局编录生成的下拉列表中选择标记，或动态创建标记（然后成为全局编录的一部分）。机架类型中使用的标记是嵌入的，因此对全局编录中的标记的任何后续更改都不会影响机架类型。

通用系统

通用系统 说明
名字 不超过 64 个字符
通用系统计数 集合中的系统数
端口通道 ID 最小值和最大值 将叶设备端口通道配置呈现为通用系统时使用端口通道 ID。默认值：1-4096。您可以自定义此字段。（在 Apstra 4.2.0 版本之前，所有非默认端口通道号对于每个 蓝图都必须是唯一的。端口通道范围不能重叠。此要求已放宽，现在它们只需要每个 系统是唯一的。
逻辑设备 通用系统网络设备
标签 用户指定。从全局编录生成的下拉列表中选择标记，或动态创建标记（然后成为全局编录的一部分）。用于将通用系统指定为节点和链路上的服务器或外部路由器。机架类型中使用的标记是嵌入的，因此对全局编录中的标记的任何后续更改都不会影响机架类型。
逻辑链路
  • 名称 - 不超过 64 个字符
  • 交换机 - 在叶部分中配置的叶
  • 滞后模式
    • LACP（活动） - 主动模式下的链路聚合控制组 （LACP） - 此模式会主动播发 LACP BPDU，即使邻居不这样做也是如此。
    • LACP（被动 ） - 被动模式下的链路聚合控制组 （LACP） - 此模式在看到来自邻居的 LACP BPDU 之前不会生成 LACP BPDU。
    • 静态 LAG（无 LACP） - 静态 LAG 不参与 LACP，并将无条件地在转发模式下运行。
    • 无 LAG - 此链路不是 LAG 的一部分。
  • 每个叶的物理链路计数和链路速度） - 从每个通用系统到每个叶的链接数及其速度。如果使用双叶交换机，则此数字应为连接到通用系统的总链路的一半。
  • 标记 - 用户指定。从全局编录生成的下拉列表中选择标记，或动态创建标记（然后成为全局编录的一部分）。用于将通用系统指定为节点和链路上的服务器或外部路由器。机架类型中使用的标记是嵌入的，因此对全局编录中的标记的任何后续更改都不会影响机架类型。
注意：

您还可以将通用系统作为第 2 天操作添加到蓝图中。有关详细信息，请参阅 添加通用系统。

Apstra GUI 中的机架类型

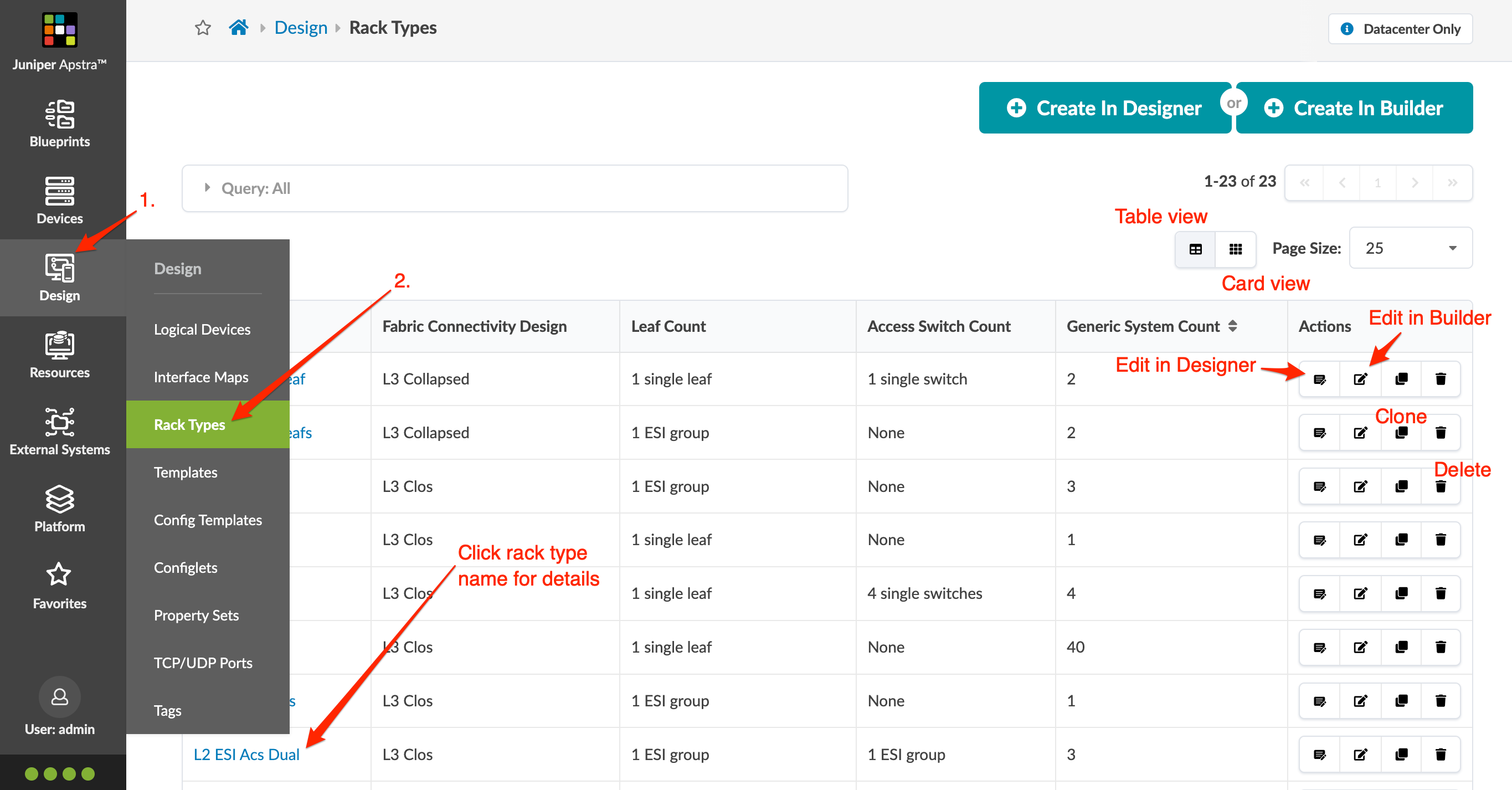

从左侧导航菜单中，导航到 “设计>机架类型 ”以转到设计（全局）目录中的机架类型。单击机架类型名称以查看其详细信息。您可以创建、克隆、编辑和删除机架类型。您可以使用构建器创建机架类型，或者从 Apstra 版本 4.2.0 开始，您可以使用设计器（用于创建机架类型的图形界面）。
