蓝图摘要和仪表板

蓝图摘要

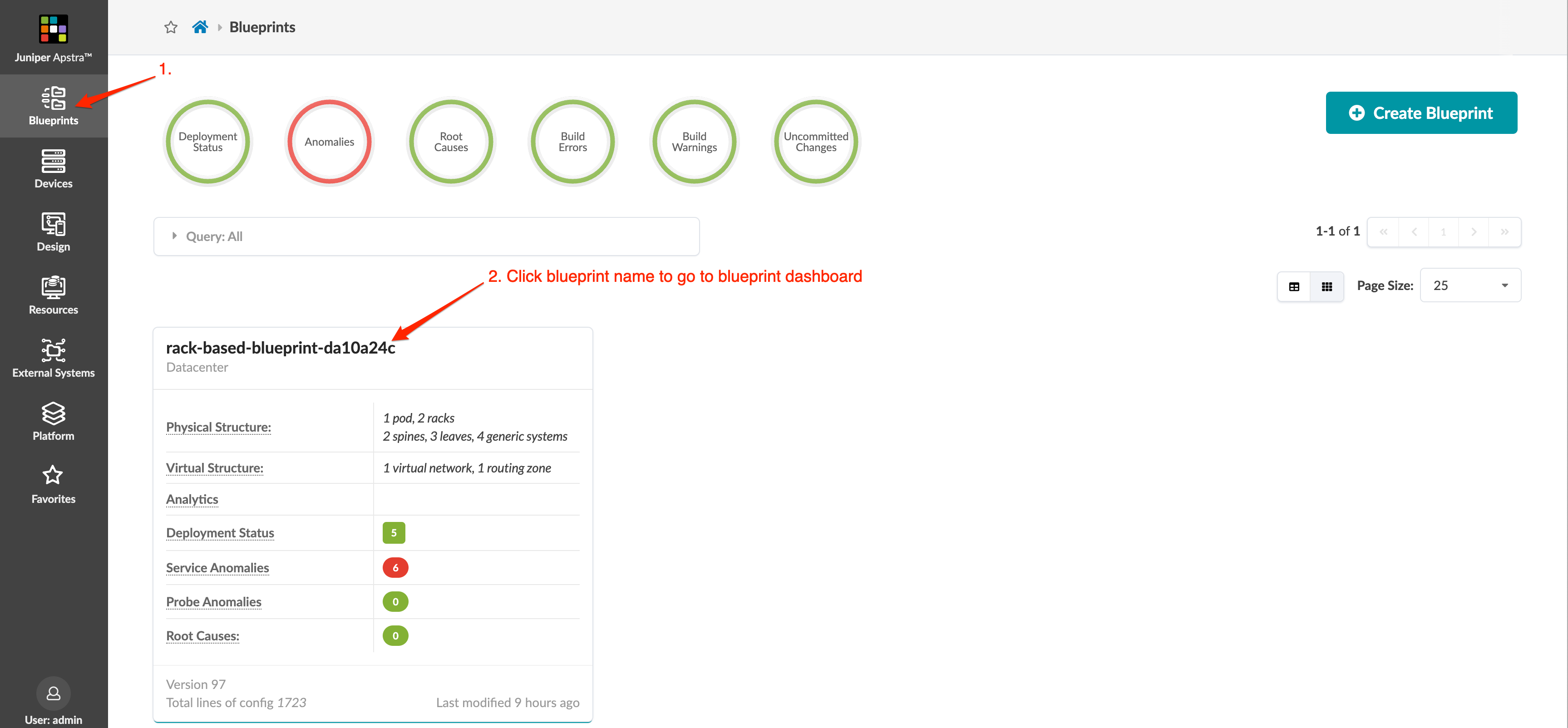

在左侧导航菜单中，单击蓝图以转到 蓝图 摘要页面。此页面显示每个蓝图的摘要。在页面顶部，指示器显示所有蓝图的各种状态（部署状态、异常、根本原因、构建错误和警告以及未提交的更改）。当您的 Apstra 实例中有许多蓝图时，此功能非常有用。要快速过滤以仅显示满足特定条件的蓝图，请单击其中一个指示器。如果蓝图没有任何问题，则指示灯为绿色。如果有任何问题，指示灯为红色。在下面的示例中，单击 异常 中的红色部分将仅显示包含异常的蓝图。（无论如何，这个 Apstra 实例只有一个蓝图，但你明白了。

蓝图仪表板

在 Apstra GUI 的左侧导航菜单中，单击蓝图，然后单击 蓝图的名称以转到其仪表板。

仪表板显示蓝图的整体运行状况和状态。状态用颜色表示：绿色表示成功的更改，黄色表示正在进行的更改，红色表示失败的更改。部署状态部分包括服务配置、就绪配置和排出配置的状态。异常部分包括所有探测、IP 交换矩阵、通用系统连接、活动、部署状态、路由验证、叶对等等的状态。节点状态部分包括部署、BGP、布线、配置、接口、活动、路由和主机名的状态。您可以在下面的示例中看到，IP 交换矩阵和叶对等互连存在一些问题。您可以单击红色指示器了解详细信息。

您可以在蓝图仪表板上显示分析仪表板，以便在一个屏幕上显示其他网络信息。要添加它们，请导航到 分析>仪表板 ，然后打开分析仪表板的默认切换开关。
