SSR1400机箱

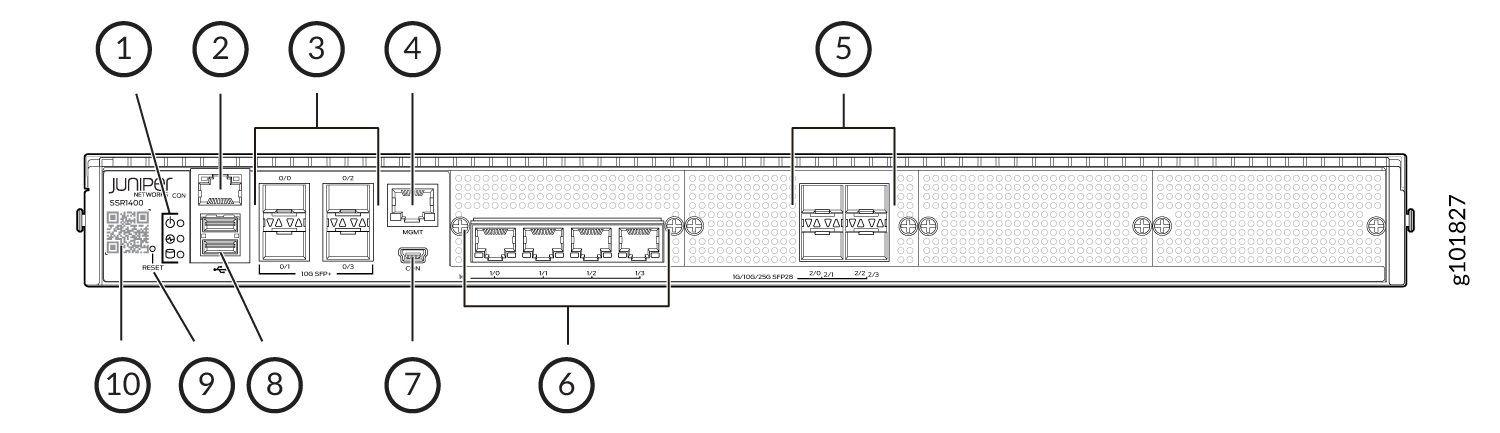

SSR1400的前面板

图 1 显示了SSR1400的前面板。该SSR1400附带一个声明代码（QR 码），您可以使用该代码将SSR1400载入瞻博网络 Mist。

图1：SSR1400 Front Panel Components of SSR1400的前面板组件
1
—

机箱指示灯
6
—

1 个 GbE 以太网端口（1/0 到 1/3）
阿拉伯数字
—

RJ-45 控制台端口
7
—

微型 USB 控制台端口
3
—

10 GbE SFP+ 端口（0/0 到 0/3）
8
—

USB 3.0 端口
4
—

1 个 GbE 管理端口（用于 Mist 操作）
9
—

“重置”按钮
5
—

1/10/25 GbE SFP28 端口（2/0 至 2/3）
10
—

声明代码

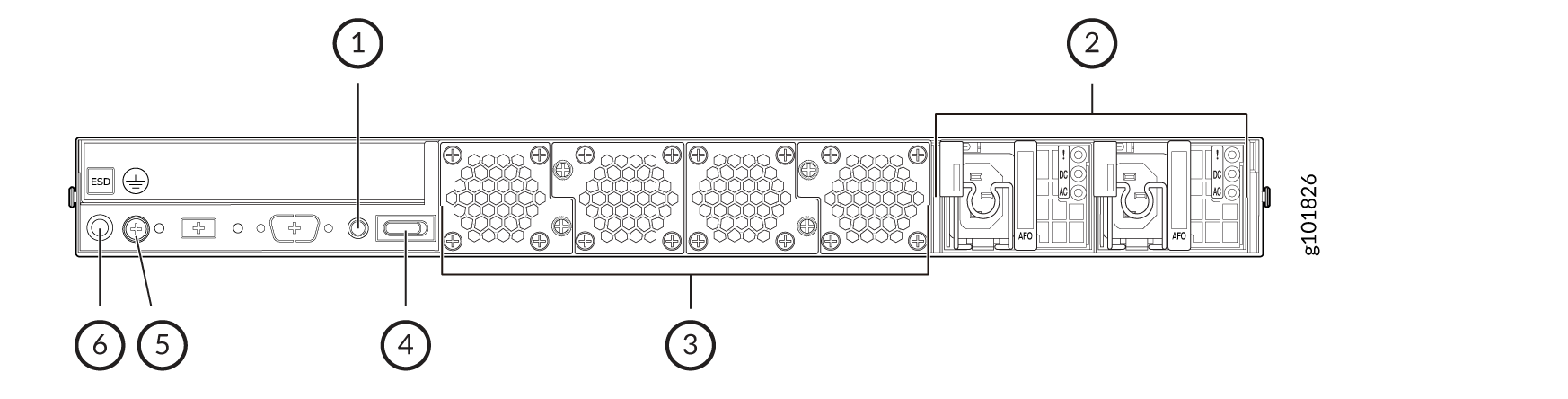

SSR1400的后面板

图 2 显示了SSR1400的后面板。

图2：SSR1400 Rear Panel Components of SSR1400的后面板组件
1
—

报警开关
4
—

电源开关
阿拉伯数字
—

交流或直流电源装置
5
—

接地
3
—

球迷
6
—

静电点
注意：

电源单元特定于机箱;交流电源只能与SSR1400一起使用。直流 PSU 只能与 SSR1400-DC 配合使用。

机箱物理规格 SSR1400

表1 总结了SSR1400的物理规格。

表1： SSR1400的物理规格
型号 高度 宽度 深度 重量
SSR1400 44 毫米 438 毫米 650 毫米 19.2公斤（42.33磅）

机箱状态指示灯

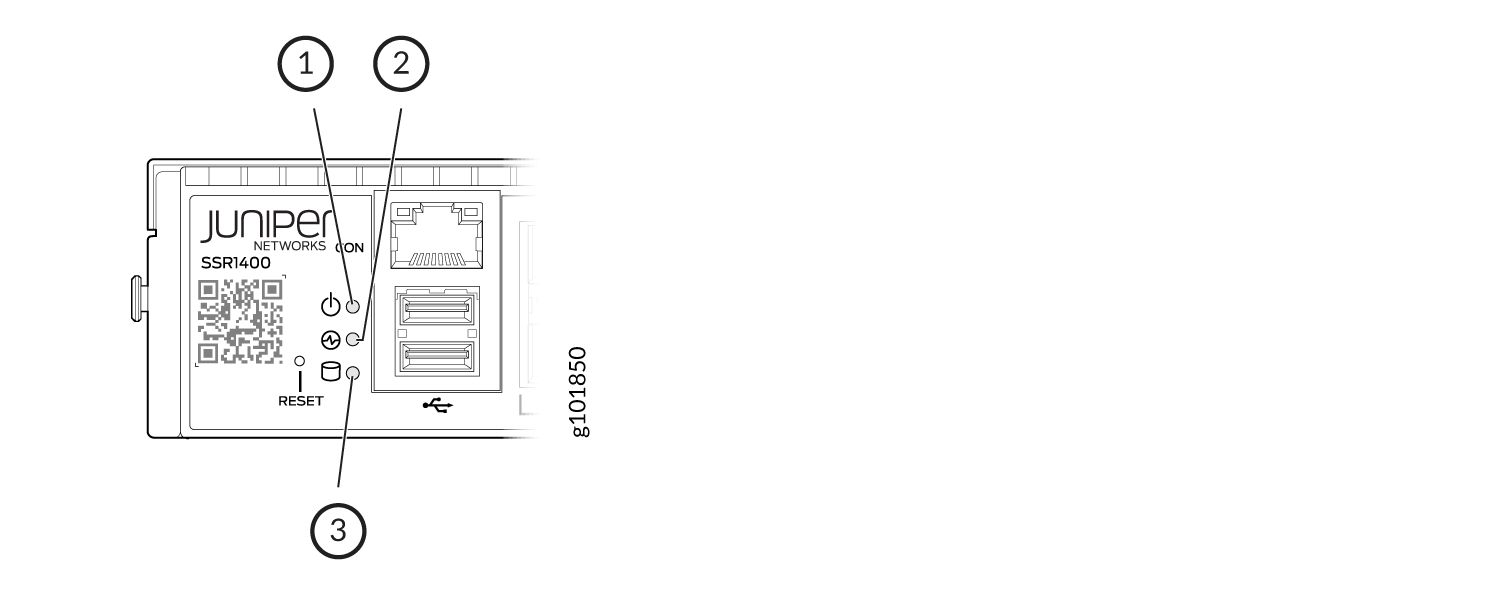

图 3 显示了前面板上的 LED， 表 2 介绍了这些 LED。

图3：SSR1400机箱指示灯 SSR1400 Chassis LEDs
表 2：SSR1400 个前面板指示灯
标注 LED 说明
1 权力

  • 绿色常亮 - 设备已通电。

  • 关闭 - 设备已关闭电源。
2 地位

  • 绿色常亮 - 设备运行正常。

  • 稳定红色 - 表示主要警报，例如硬件组件故障。

  • 熄灭 - 设备未通电。
3 固态硬盘

  • 呈琥珀色闪烁 — 表示 SSD 活动。

  • 熄灭 - 没有 SSD 活动。

网络端口 LED 指示灯

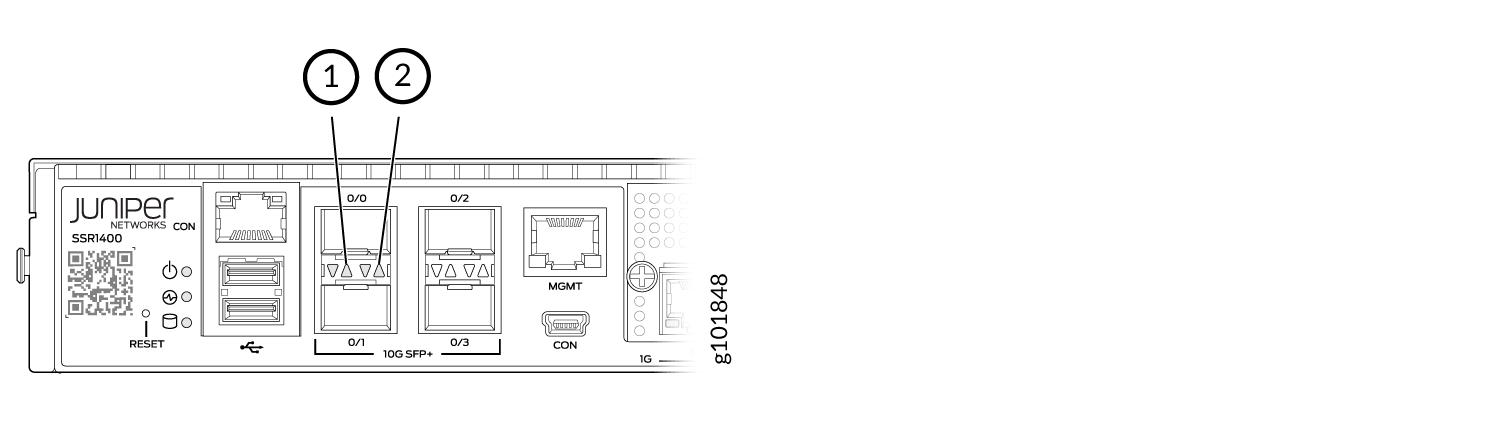

每个网络端口使用两个 LED 来指示链路活动和速度。 图 4 显示了 10G SFP+ 端口上 LED 的位置， 表 3 介绍了 LED。

图 4： 10G SFP+ 端口 LEDs on the 10G SFP+ Ports上的 LED 指示灯
表 3： 10G SFP+ 端口上的 LED 指示灯
标注 LED 说明
1 链接活动

  • 闪烁绿色 — 链路已建立且端口上有活动。

  • 绿色常亮 — 链路已建立，但端口上没有活动。

  • 熄灭 - 未建立链接。
2 速度

  • 绿色常亮 — 链路以 10 Gbps 速度运行。

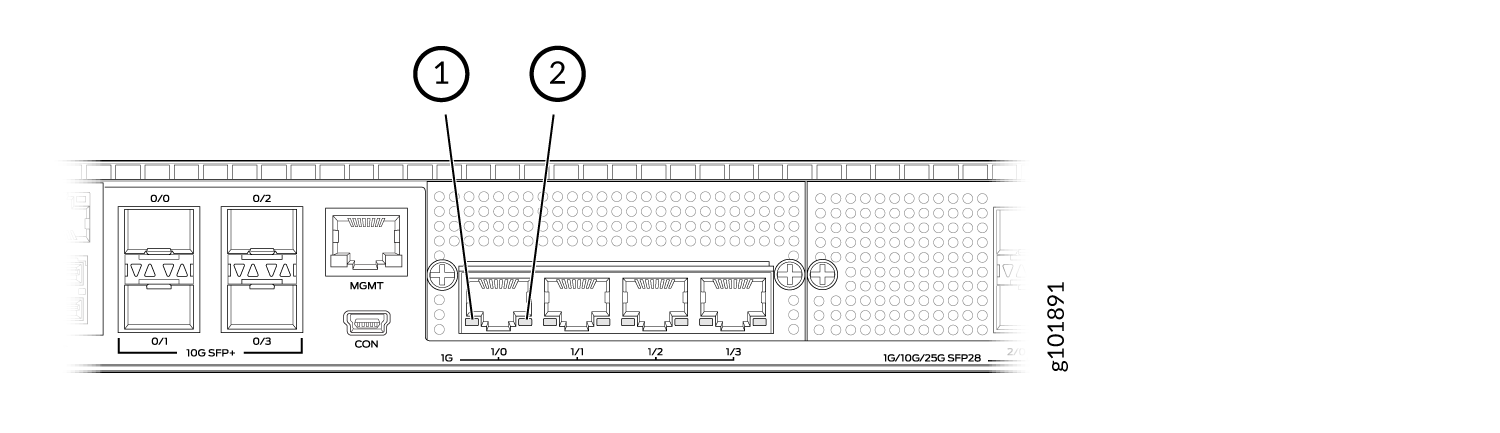

图 5 显示了以太网端口上 LED 的位置， 表 4 介绍了 LED。

图 5：以太网端口 LEDs on the Ethernet Ports上的 LED 指示灯
表 4：以太网端口上的 LED 指示灯
标注 LED 说明
1 链路活动（左侧 LED）

  • 闪烁琥珀色 — 链路已建立且端口上有活动。

  • 琥珀色常亮 — 链路已建立，但端口上没有活动。

  • 熄灭 - 未建立链接。
2 速度（右侧 LED）

  • 琥珀色常亮 — 链路以 1 Gbps 的速度运行。

  • 绿色常亮 — 链路以 100 Mbps 的速度运行。

  • 熄灭 — 链路以 10 Mbps 的速度运行。

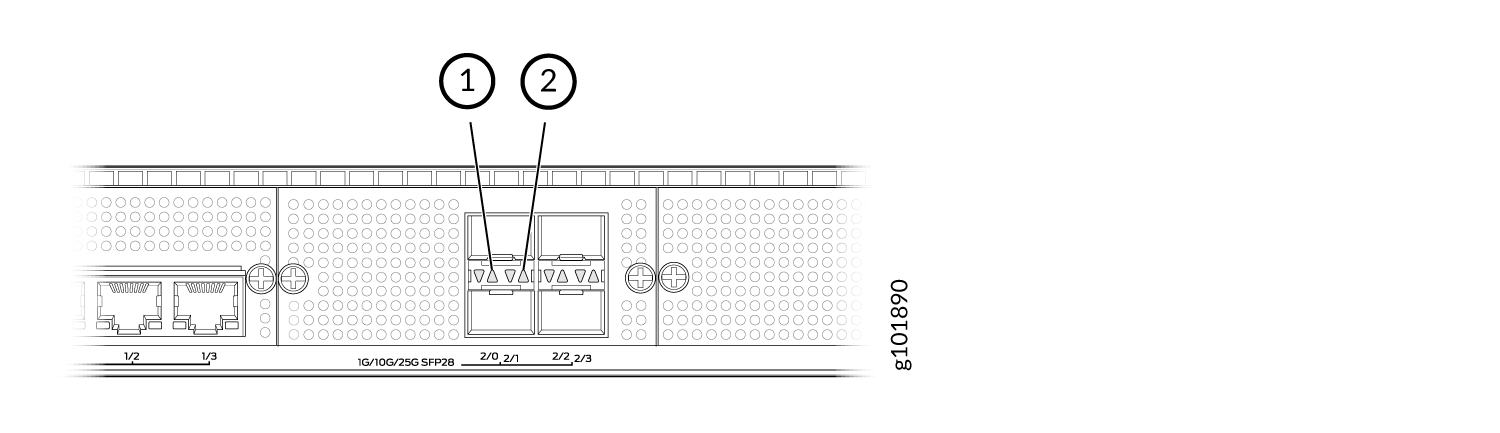

图 6 显示了 1/10G SFP+ 端口上 LED 的位置，表 5 显示了 LED 的位置。

图 6： 1/10/25G SFP28 端口 LEDs on the 1/10/25G SFP28 Ports上的 LED 指示灯
表 5： 1/10/28G SFP28 端口上的 LED 指示灯
标注 LED 说明
1 链路活动（左侧 LED）

  • 闪烁绿色 — 链路已建立且端口上有活动。

  • 绿色常亮 — 链路已建立，但端口上没有活动。

  • 熄灭 - 未建立链接。
2 速度（右侧 LED）

  • 绿色常亮 — 链路以 1/10 Gbps 的速度运行。

  • 琥珀色常亮 — 链路以 25 Gbps 的速度运行。

冷却系统

SSR1400的冷却系统由四个风扇组成，这些风扇是可热插入和可热拆卸的现场可更换单元 （FRU）。您可以在不关闭设备电源或中断设备功能的情况下卸下和更换它们。

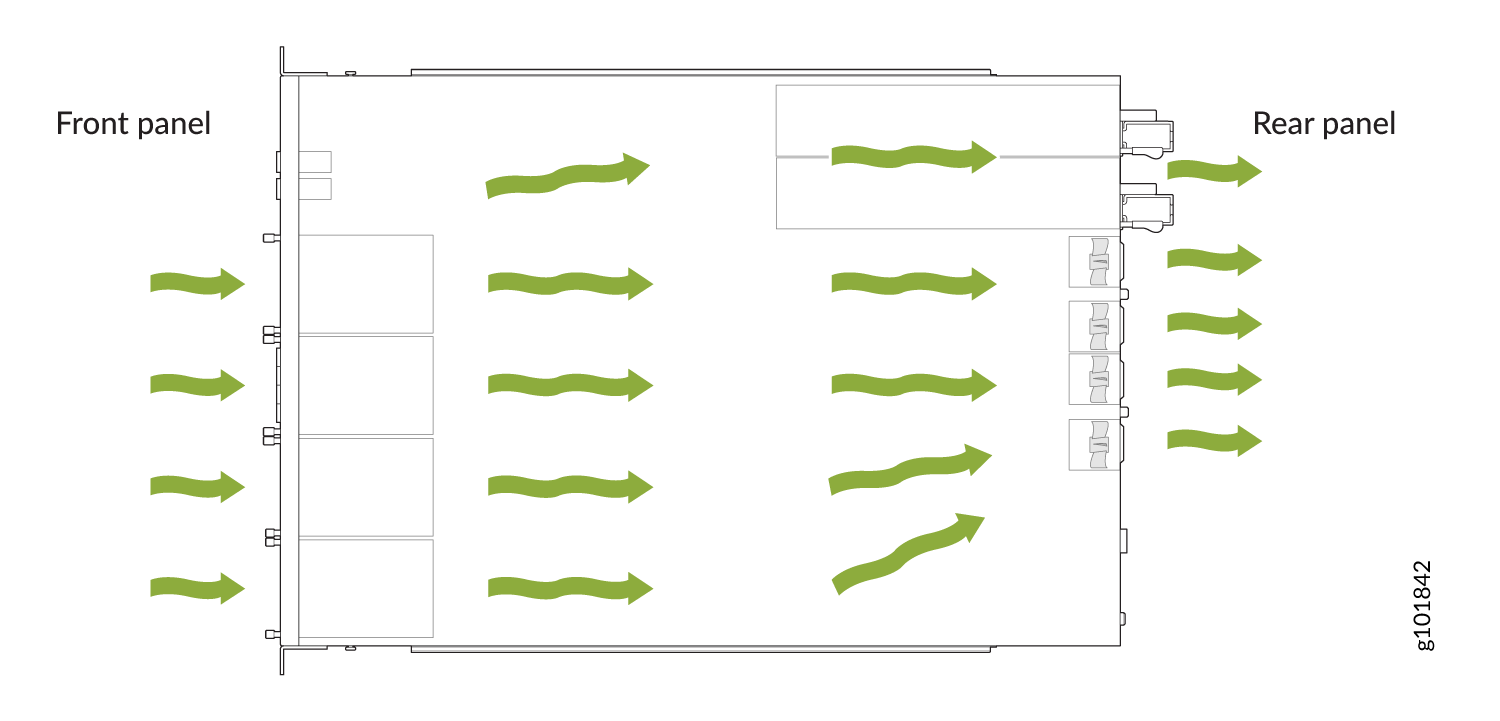

SSR1400设备具有从前到后的气流。空气从机箱前部吸入风扇模块，然后从机箱排出。

图7：通过机箱SSR1400 Airflow Through the SSR1400 Chassis气流

电力系统

SSR1400设备预装了两个交流或两个直流电源单元（1+1 冗余）。当安装并运行第二个电源时，AC 电源单元是可热拔除和可热插入的现场可更换单元 （FRU）。您可以卸下和更换其中任何一个，而无需关闭设备电源或中断设备功能。

DC 电源不可热插拔。必须断开 SSR1400-DC 的直流电源（断路器关闭），并且电源线断开必须由有执照的专业人员执行。

电源位于机箱后部。

匹配的交流或直流电源用于在完全填充的系统内提供冗余和共享电源。如果一个电源发生故障或被卸下，其余电源将不间断地重新分配电气负载。设备会重新评估支持其配置所需的功率，并在可用功率不足时发出错误。

每个电源都由其自己的内部冷却系统冷却。

注意：

只有冗余交流电源支持热插拔功能。

如果安装了两个电源单元，并且只有一个电源单元连接到电源，设备将发出警报。
谨慎：

请勿在同一设备中混用交流和直流电源。SSR1400将损坏。电源单元特定于机箱;交流电源只能与SSR1400一起使用。直流 PSU 只能与 SSR1400-DC 配合使用。

每个电源都有自己的风扇，并由自己的内部冷却系统冷却。

表 6 列出了 SSR1400 设备的电源规格。

电源根据 SSR 组件的电压要求为其产生和分配不同的输出电压。

值
表 6：SSR1400的电源规格
型号 输入电压（工作范围） 输入线路频率 输入电流额定最大功耗 电源类型
SSR1400 100–240 VAC 50–60 赫兹 3–5 安培 650 瓦 外部，可热插拔
SSR1300-DC（650W DC 电源） -44 至 -72 VDC   最大 6.2 A 650 W @12 V 外部

SSR1400的交流电源线规格

我们随机箱一起运送可拆卸的特定区域交流电源线。该耦合器为国际电工委员会 （IEC） 标准 60320 所述的 C13 型。电源线的插头端适合您所在地理位置的标准电源插座。

表 7 列出了为每个国家或地区的电源提供的 AC 电源线规格。

表 7：SSR1400的交流电源线规格

国家/地区

电气规格

插头标准

瞻博网络型号

图形

阿根廷

250 伏交流电，10 安，50 赫兹

IRAM 2073 RA/3 型

CBL-EX-PWR-C13-AR

无可用图形

澳大利亚

250 伏交流电，10 安，50 赫兹

AS/NZS 3112 SAA/3 型

CBL-EX-PWR-C13-AU

巴西

250 伏交流电，10 安，50 赫兹

NBR 14136 BR/3 型

CBL-EX-PWR-C13-BR

无可用图形

中国

250 伏交流电，10 安，50 赫兹

GB 1002-1996 PRC/3型

CBL-EX-PWR-C13-CH

欧洲（意大利、瑞士和英国除外）

250 伏交流电，10 安，50 赫兹

中东欧 （7） VII 型 VIIG

CBL-EX-PWR-C13-EU

印度

250 伏交流电，10 安，50 赫兹

IS 1293 IND/3 型

CBL-EX-PWR-C13-IN

无可用图形

以色列

250 伏交流电，10 安，50 赫兹

SI 32/1971 IL/3G 型

CBL-EX-PWR-C13-IL

意大利

250 伏交流电，10 安，50 赫兹

CEI 23-16 I/3G 型

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

SS-00259 型 VCTF

CBL-EX-PWR-C13-JP

韩国

250 VAC、10 A、50 Hz 或 60 Hz

中东欧 （7） VII 型 VIIGK

CBL-EX-PWR-C13-KR

北美洲

125 伏交流电，13 安，60 赫兹

NEMA 5-15 N5-15 型

CBL-EX-PWR-C13-US

南非

250 伏交流电，10 安，50 赫兹

SABS 164/1：1992 ZA/3 型

CBL-EX-PWR-C13-SA

瑞士

250 伏交流电，10 安，50 赫兹

SEV 6534-2 类型 12G

CBL-EX-PWR-C13-SZ

无可用图形

英国

250 伏交流电，10 安，50 赫兹

BS 1363/A 型号 BS89/13

CBL-EX-PWR-C13-UK

SSR1400-DC 的直流电源线规格

插槽 0 中的 DC 电源必须由派生自馈电 A 的专用电源供电，插槽 1 中的 DC 电源必须由派生自馈电 B 的专用电源供电。此配置为系统提供通常部署的 A/B 源冗余。

谨慎：

必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （–） 以指示其极性。直流电源线没有标准的颜色编码。现场外部 DC 电源使用的颜色编码决定了连接到每个电源上的端子螺柱的电源线上引线的颜色编码。
警告：

对于现场接线连接，仅使用铜导体。

谨慎：

电源线和电缆不得阻挡对 SSR 组件的访问，也不得悬挂在人们可能绊倒的地方。

下表总结了您必须提供的电源线的规格。

表 8：SSR1400-DC 的电源线规格

电缆类型

数量和规格

权力

14-16 AWG，最低 60° C 电线，或当地法规允许的
