SSR1200机箱

SSR1200的前面板

图 1 显示了SSR1200的前面板。该SSR1200附带一个声明代码，您可以使用该代码将SSR1200载入瞻博网络 Mist。

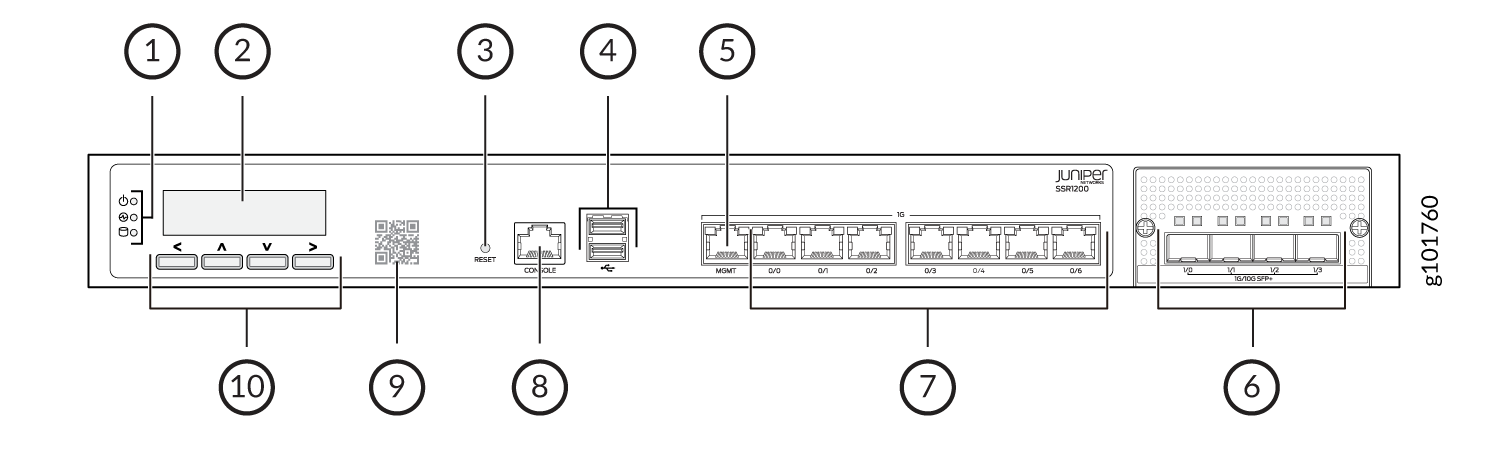

图1：SSR1200 Front Panel Components of SSR1200的前面板组件
1
—

机箱指示灯
6
—

1/10 GbE SFP+ 端口（1/0 到 1/3）
阿拉伯数字
—

液晶屏
7
—

1 个 GbE 以太网端口（0/0 到 0/6）
3
—

“重置”按钮
8
—

控制台端口
4
—

USB 3.0 端口
9
—

声明代码
5
—

1 个 GbE 管理端口（用于 Mist 操作）
10
—

LCD屏幕导航按钮（保留以备将来使用）

SSR1200的后面板

图 2 显示了SSR1200的后面板。

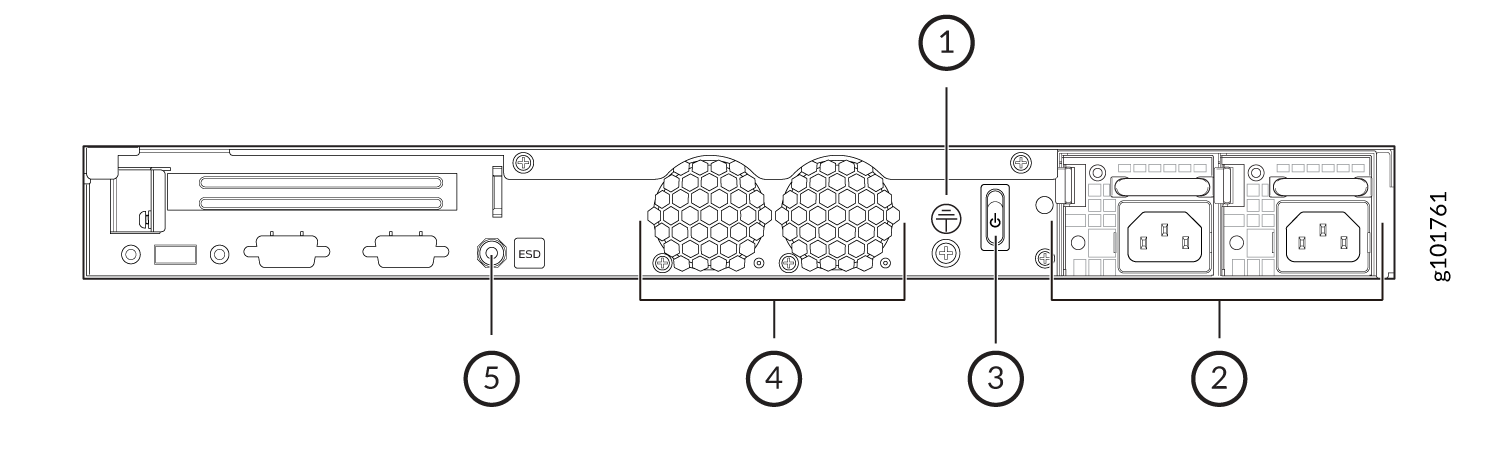

图2：SSR1200 Rear Panel Components of SSR1200的后面板组件
1
—

接地
4
—

球迷
阿拉伯数字
—

交流电源单元
5
—

静电点
3
—

电源开关



机箱物理规格 SSR1200

表1 总结了SSR1200的物理规格。

表1： SSR1200的物理规格
型号 高度 宽度 深度 重量
SSR1200 44 毫米 438 毫米 431 毫米 16.5公斤（36.38磅）

机箱状态指示灯

图 3 显示前面板上的机箱状态 LED， 表 2 介绍了这些 LED。

图3：机箱状态指示灯SSR1200 SSR1200 Chassis Status LEDs
表 2：SSR1200机箱状态指示灯
标注 LED 说明
1 权力

  • 绿色常亮 — 设备已打开电源。

  • 关闭 - 设备已关闭电源。
2 地位

  • 绿色常亮 — 设备运行正常。

  • 稳定红色 - 表示主要警报，例如硬件组件故障。

  • 熄灭 — 设备未通电。
3 固态硬盘

  • 呈琥珀色闪烁 — 表示 SSD 活动。

  • 熄灭 - 未访问 SSD。

网络端口 LED 指示灯

每个网络端口使用两个 LED 来指示链路活动和速度。 图4 显示了SSR1200上指示灯的位置。 表 3 介绍了以太网端口上的 LED， 表 4 介绍了 SFP+ 端口上的 LED。

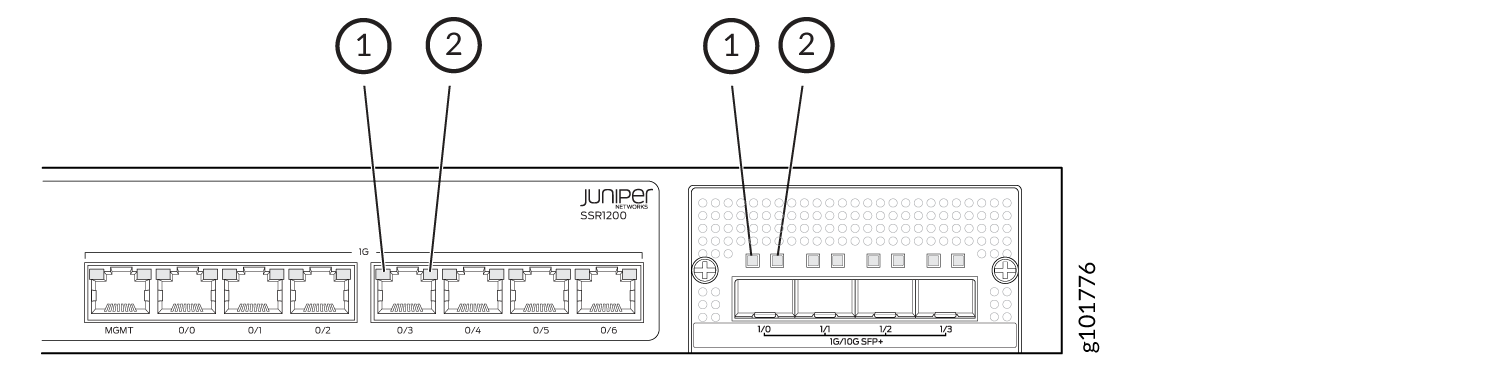

图4：SSR1200 Network Port LEDs on an SSR1200上的网络端口指示灯
表 3： 以太网端口上的端口指示灯
标注 LED 说明
1 链路活动（左侧 LED）

  • 闪烁琥珀色 — 链路已建立且端口上有活动。

  • 琥珀色常亮 — 链路已建立，但端口上没有活动。

  • 熄灭 - 未建立链接。
2 速度（右侧 LED）

  • 琥珀色常亮 — 链路以 1 Gbps 的速度运行。

  • 绿色常亮 — 链路以 100 Mbps 的速度运行。

  • 熄灭 — 链路以 10 Mbps 的速度运行。
表 4： SFP+ 端口上的端口 LED
标注 LED 说明
1 链路活动（左侧 LED）

  • 闪烁绿色 — 链路已建立且端口上有活动。

  • 绿色常亮 — 链路已建立，但端口上没有活动。

  • 熄灭 - 未建立链接。
2 速度（右侧 LED）

  • 绿色常亮 — 链路以 10 Gbps 速度运行。

  • 熄灭 — 链路以 1 Gbps 的速度运行。

冷却系统

SSR1200的冷却系统由两个固定风扇组成。设备上的风扇控制器监控机箱的温度，并根据温度调整风扇速度。SSR1200设备具有从前到后的气流。空气从机箱前部吸入风扇模块，然后从机箱排出。风扇不可现场更换。

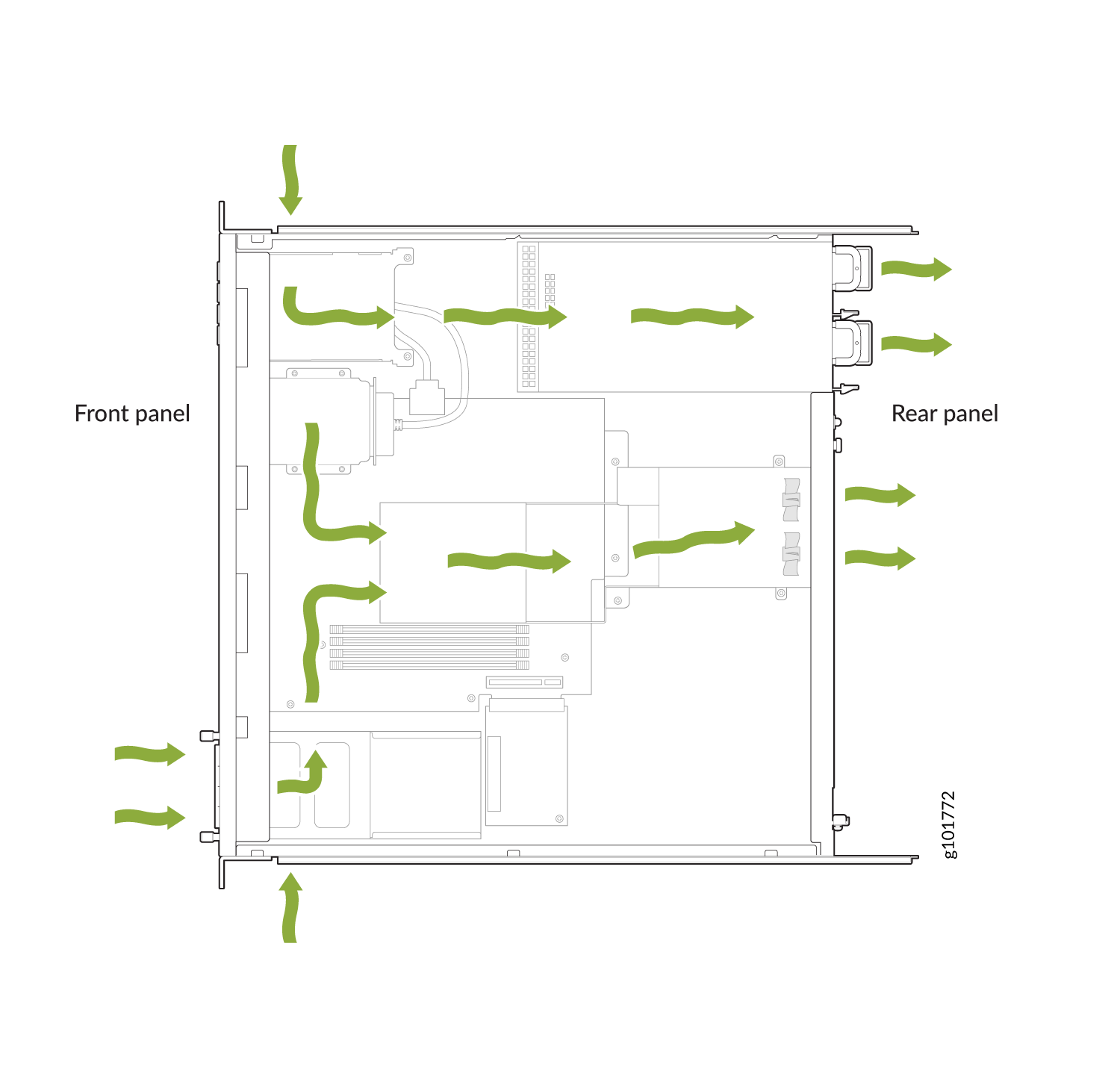

图5：通过机箱SSR1200 Airflow Through the SSR1200 Chassis气流

电力系统

SSR1200 设备预装了两个交流电源单元（1+1 冗余）。安装并运行第二个电源时，每个电源单元都是可热拔除和可热插入的现场可更换单元 （FRU）。您可以卸下和更换其中任何一个，而无需关闭设备电源或中断设备功能。

注意：

如果安装了两个电源单元，并且只有一个电源单元连接到电源，则设备会发出警报。

每个电源都有自己的风扇，并由自己的内部冷却系统冷却。

表 5 列出了 SSR1200 设备的电源规格。

表 5：SSR1200的电源规格
型号 交流输入电压（工作范围） 交流输入线路频率 交流输入电流额定值 最大功耗 电源类型
SSR1200 100–240 VAC 50–60 赫兹 3–5 安培 300 瓦 外部，可热插拔

适用于 SSR1200 的交流电源线规格

我们随机箱一起运送可拆卸的特定区域交流电源线。该耦合器为国际电工委员会 （IEC） 标准 60320 所述的 C13 型。电源线的插头端适合您所在地理位置的标准电源插座。

表 6 列出了为每个国家或地区的电源提供的交流电源线规格。

表 6：SSR1200的交流电源线规格

国家/地区

电气规格

插头标准

瞻博网络型号

图形

阿根廷

250 伏交流电，10 安，50 赫兹

IRAM 2073 RA/3 型

CBL-EX-PWR-C13-AR

无可用图形

澳大利亚

250 伏交流电，10 安，50 赫兹

AS/NZS 3112 SAA/3 型

CBL-EX-PWR-C13-AU

巴西

250 伏交流电，10 安，50 赫兹

NBR 14136 BR/3 型

CBL-EX-PWR-C13-BR

无可用图形

中国

250 伏交流电，10 安，50 赫兹

GB 1002-1996 PRC/3型

CBL-EX-PWR-C13-CH

欧洲（意大利、瑞士和英国除外）

250 伏交流电，10 安，50 赫兹

中东欧 （7） VII 型 VIIG

CBL-EX-PWR-C13-EU

印度

250 伏交流电，10 安，50 赫兹

IS 1293 IND/3 型

CBL-EX-PWR-C13-IN

无可用图形

以色列

250 伏交流电，10 安，50 赫兹

SI 32/1971 IL/3G 型

CBL-EX-PWR-C13-IL

意大利

250 伏交流电，10 安，50 赫兹

CEI 23-16 I/3G 型

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS 8303

CBL-EX-PWR-C13-JP

韩国

250 VAC、10 A、50 Hz 或 60 Hz

中东欧 （7） VII 型 VIIGK

CBL-EX-PWR-C13-KR

北美洲

125 伏交流电，13 安，60 赫兹

NEMA 5-15 N5-15 型

CBL-EX-PWR-C13-US

南非

250 伏交流电，10 安，50 赫兹

SABS 164/1：1992 ZA/3 型

CBL-EX-PWR-C13-SA

瑞士

250 伏交流电，10 安，50 赫兹

SEV 6534-2 类型 12G

CBL-EX-PWR-C13-SZ

无可用图形

英国

250 伏交流电，10 安，50 赫兹

BS 1363/A 型号 BS89/13

CBL-EX-PWR-C13-UK
