将 SSR120 连接到外部设备

将 SSR120 连接到管理控制台

确保您有可用的 RJ-45 到 DB-9 反转电缆。设备随附带有 RJ-45 到 DB-9 适配器的 RJ-45 电缆。

注意：

如果您的笔记本电脑或 PC 没有 DB-9 针触点，并且您希望将笔记本电脑或 PC 直接连接到 SSR120，请结合使用设备随附的 RJ-45 电缆和 RJ-45 到 DB-9 适配器以及 USB 到 DB-9 插头适配器。您必须提供 USB 到 DB-9 插头适配器。

SSR120 有一个带有 RJ-45 连接器的控制台端口 （CONSOLE）。使用控制台端口将设备连接到管理控制台或控制台服务器。控制台端口的默认波特率为 115200 bps。

要将 SSR120 连接到管理控制台（请参阅图 1 和 图 2），请执行以下操作：

  1. 将以太网电缆的一端连接到控制台端口（标记为 CONSOLE）。
  2. 将以太网电缆的另一端连接到控制台服务器（请参阅 图 1）或管理控制台（请参阅 图 2）。

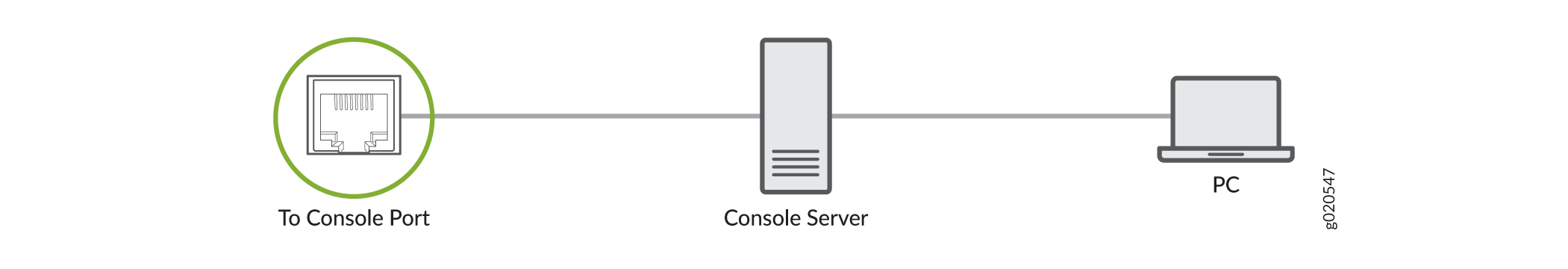

图 1：通过控制台服务器 Connecting the SSR120 to a Management Console Through a Console Server将 SSR120 连接到管理控制台

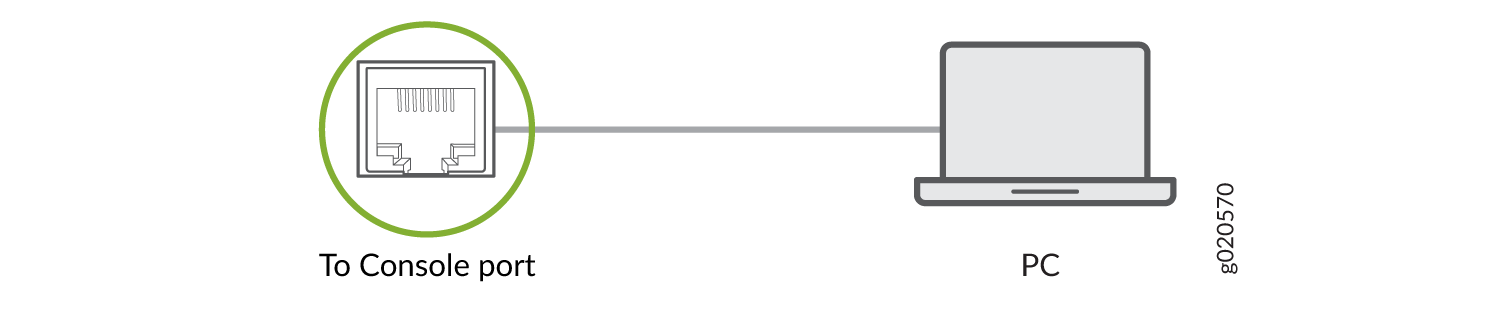

图 2：将 SSR120 直接连接到 Connecting the SSR120 Directly to a Management Console管理控制台
