维护SRX5600机箱

SRX5600防火墙的例行维护过程

目的

为获得最佳防火墙性能，请定期执行预防性维护过程。

行动

  • 检查安装现场是否有水分、电线或电缆松动以及灰尘过多。确保设备周围和进气口的气流畅通无阻。

  • 检查控制面板上的状态报告设备 — 系统报警和 LED。

  • 检查防火墙底部正面的空气过滤器，每六个月更换一次，以获得最佳冷却系统性能。在空气过滤器就位的情况下，请勿运行设备超过几分钟。

替换 SRX5600 防火墙控制面板

要替换控制面板，请按顺序执行以下过程：

断开报警中继线与SRX5600防火墙控制面板的连接

开始断开报警继电器线与防火墙和报警报告设备的连接之前：

确保您有以下可用：

  • ESD 接地带

  • 2.5 毫米平头螺丝刀

要断开报警继电器与防火墙和报警报告设备的连接（请参阅 图 1）：

  1. 断开外部设备上的现有电线。
  2. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  3. 使用 2.5 mm 平头螺丝刀松开接线端子表面的小螺钉，然后从继电器触点上取下端子块。
  4. 使用 2.5 毫米平头螺丝刀，松开接线端子侧面的小螺钉。从块前面的插槽中拆下现有电线。
图1：报警继电器触点 Alarm Relay Contacts

删除 SRX5600 防火墙流程接口

要删除控制面板（请参阅 图 2），请执行以下操作：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 分离连接到控制面板的所有外部设备。
  3. 拧松控制面板面板左上角和右上角的外加螺钉。
  4. 抓住控制面板面板，小心地将其向您倾斜，直到其水平。
  5. 用拇指和食指轻轻按压闩锁的两侧，从面板背面断开带状电缆。从机箱卸下控制面板。

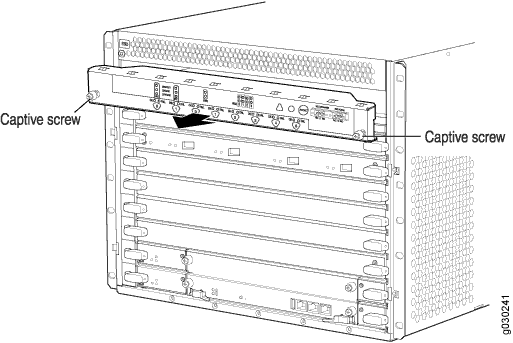

图 2：卸下控制面板 Removing the Craft Interface

安装 SRX5600 防火墙流程接口

要安装控制面板（请参阅 图 3），请执行以下操作：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 用一只手抓住飞行接口，另一只手握住飞行接口的底部边缘以支撑其重量。
  3. 调整带状电缆的方向，使其插入连接器插座。连接器是键控的，只能单向插入。
  4. 将控制面板的底部与卡架上方的金属板对齐，然后将其压入到位。
  5. 拧紧控制面板面板左右角的螺钉。
  6. 重新连接连接到控制面板的所有外部设备。
图 3：安装控制面板 Installing a Craft Interface

将报警继电器线连接到SRX5600防火墙控制面板

开始将报警继电器线连接到防火墙和报警报告设备之前：

确保您有以下可用：

  • ESD 接地带

  • 2.5 毫米平头螺丝刀

要在防火墙和报警报告设备之间连接报警继电器线（请参阅 图 4）：

  1. 准备所需长度的替换电线，轨距介于 28-AWG 和 14-AWG 之间（0.08 和 2.08 mm2）。
  2. 将更换电线插入块前面的插槽中。使用 2.5 毫米平头螺丝刀拧紧螺钉并固定电线。
  3. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  4. 将接线端子插入继电器触点，然后使用 2.5 mm 平头螺丝刀拧紧端子块表面的螺钉。
  5. 将电线的另一端连接到外部设备。
图4：报警继电器触点 Alarm Relay Contacts
