维护 SRX4600 电缆和连接器

维护 SRX4600 防火墙网络电缆

目的

为获得最佳防火墙性能,请验证网络电缆的情况。

行动

定期:

  • 在整齐的环路中保护多余线缆,不会妨碍访问防火墙。不允许电缆的紧固环路从连接器上悬垂,因为这会使电缆在紧固点承受压力。在环路上放置打架有助于保持其形状。

  • 保持电缆连接的清洁,没有灰尘和其他颗粒物,这可能会导致接收功率水平下降。在连接接口之前,请始终检查电缆并清洁电缆(如有必要)。

  • 为电缆的两端标记以识别它们。

如何处理光纤电缆

光纤电缆连接到瞻博网络设备中安装的光纤收发器。

处理光纤电缆时,请遵循以下准则:

  • 从收发器上拔下光纤电缆时,将橡胶安全帽盖放在收发器上和电缆末端。

  • 锚定光纤电缆以防止连接器上的压力。将光纤电缆连接到收发器时,请务必将光纤电缆固定起来,使其在挂在地板上时不受自身重量的支持。决不能让光纤电缆脱离连接器。

  • 避免光纤电缆弯曲超出其最小弯曲半径。将光纤电缆弯曲成直径小于几英寸的弧线可能会损坏电缆并导致难以诊断的问题。

  • 频繁插拔光纤电缆进出光学仪器可能会损坏仪器,因此维修成本高昂。为防止过度使用造成损坏,请为光学设备安装短光纤扩展。由于频繁插拔,短光纤扩展可吸收因频繁插拔而导致的损耗,比更换仪器更容易、更便宜。

  • 保持光纤电缆连接清洁。收发器或电缆连接器通道中的油和灰尘微存会导致光线损失、信号功率降低,并可能间歇性地出现光纤连接问题。

    • 要清洁收发器通道,请使用适当的光纤清洁设备,如 RIFOCS 光纤适配器清洁棒(部件号 946)。按照您使用的清洁套件中的说明操作。

    • 清洁收发器后,确保光纤电缆的连接器尖端清洁。只能使用经认可的无酒精光纤电缆清洁套件,如 Opptex Cletop-S®光纤清洁器。按照您使用的清洁套件中的说明操作。

更换 SRX4600 防火墙上的光纤电缆

断开光纤电缆

断开光纤电缆与光纤收发器的连接之前,请确保已采取必要的预防措施,以确保激光的安全处理。请参阅 激光和 LED 安全准则和警告

确保您使用以下部件和工具:

  • 用于覆盖收发器的橡胶安全帽

  • 用于覆盖光纤电缆连接器的橡胶安全帽

瞻博网络设备具有光学收发器,您可以将光纤电缆连接到这些收发器。

要断开光纤电缆与设备中安装的光纤收发器的连接:

  1. 发出以下命令,禁用安装收发器的端口:
    激光警报:

    请勿直接查看光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆发出的激光光会损坏眼睛。

  2. 小心地从收发器上拔下光纤电缆连接器。
  3. 用橡胶安全帽盖住收发器。
    激光警报:

    除非插入或拔下电缆,否则不要使光纤收发器不可见。橡胶安全帽可保持端口清洁,防止眼睛意外暴露在激光下。

  4. 用橡胶安全帽盖好光纤电缆连接器。

连接光纤电缆

将光纤电缆连接到设备中安装的光纤收发器之前,请确保已采取必要的预防措施,安全处理激光(请参阅 激光和 LED 安全准则和警告)。

将光纤电缆连接到设备中安装的光纤收发器:

激光警报:

请勿直接查看光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆发出的激光光会损坏眼睛。

  1. 如果光纤电缆连接器覆盖有橡胶安全帽,请卸下盖子。保存大写。
  2. 从光纤收发器上拔下橡胶安全帽。保存大写。
  3. 将电缆连接器插入光纤收发器(请参阅图 1)。
    图 1:将光纤电缆连接到设备 Connect a Fiber-Optic Cable to an Optical Transceiver Installed in a Device中安装的光纤收发器
  4. 保护电缆,使其不再支撑自己的重量。将多余的电缆从一个整齐的线圈中排除。在环路上放置斜线有助于电缆保持其形状。
    谨慎:

    光纤电缆的弯曲半径不要超过其最小弯曲半径。直径小于几英寸的弧线会损坏电缆,并导致难以诊断的问题。

    不要让光纤电缆脱离连接器。不允许固定的电缆环路悬垂,这会在紧固点承受电缆的压力。

更换 SRX4600 防火墙上的 SFP+ 收发器

小型可插拔增强型收发器 (SFP+) 是增强型 SFP 收发器,可为光纤或铜质接口提供高达 10 Gbps 的数据传输速率。SFP+ 收发器可热可拆卸且可热插现场更换单元 (FSU):无需关闭设备电源或中断设备功能,即可将其拆除和更换。

图 2:小型可插拔 (SFP) 收发器 Small Form-Factor Pluggable (SFP) Transceiver

卸下 SFP+ 收发器

要移除 SFP+ 收发器:

  1. 准备好更换收发器或收发器插槽插头、防静电垫和收发器橡胶安全帽。
  2. 将 ESD 地面表带固定在裸露的手腕上,将表带的另一端连接到 ESD 地面点。
  3. 为连接到收发器的电缆添加标签,以便以后正确重新连接。
  4. 从收发器上拔下电缆连接器。立即用橡胶安全帽盖收发器和电缆末端。
    激光警报:

    请勿直接查看光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光,可能会损坏眼睛。

  5. 从收发器上拉出弹出器手柄以解锁收发器。
    谨慎:

    请确保完全打开弹出器手柄,直到听到单击声。这样可防止损坏收发器。

    使用需要用的夹子从收发器中拉出弹出器手柄。

  6. 抓住收发器弹出器手柄,拉出收发器大约 0.5 英寸。(1.3 厘米)接口端口外。
  7. 用手指抓住收发器的主体,将其其余部分从接口端口拉出来。
  8. 在收发器上戴上橡胶安全帽。
  9. 将卸下的收发器放在防静电垫上或静电袋中。
谨慎:

从机箱中卸下收发器后,请至少等待 30 秒,然后重新插入收发器或将收发器插入其他插槽。

安装 SFP+ 收发器

要安装 SFP+ 收发器:

  1. 将 ESD 地面表带固定在裸露的手腕上,将表带的另一端连接到 ESD 地面点。
  2. 将要安装的每个收发器从其静电袋中取出,并识别组件上安装的插槽。
  3. 验证每个收发器是否都覆盖有橡胶安全帽。如果不是,请用安全帽盖好收发器。
  4. 小心地将收发器与组件中的插槽对齐。连接器应面向组件。
  5. 滑过收发器,直到连接器位于组件插槽中。如果无法完全插入收发器,请确保连接器朝正确的方向。
  6. 关闭收发器的弹出器手柄。
  7. 从收发器和电缆末端拔下橡胶安全帽。将线缆插入收发器。
    激光警报:

    请勿直接查看光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光,可能会损坏眼睛。

更换 SRX4600 防火墙上的 QSFP28 收发器

28-Gbps 四通道小型可插拔 (QSFP28) 收发器是可热可拆卸且可热插的现场可更换单元 (FSU):无需关闭设备电源或中断设备功能,即可将其拆除和更换。

卸下 QSFP28 收发器

从设备卸下收发器之前,请确保已采取必要的预防措施,安全处理激光(请参阅 激光和 LED 安全准则和警告)。

确保您使用以下部件和工具:

  • 防静电袋或防静电垫

  • 橡胶安全帽,用于覆盖收发器和光纤电缆连接器

  • 用于覆盖端口的防尘罩或更换收发器

瞻博网络设备的收发器是可热可拆卸且可热插的现场可更换单元 (RSU)。您可以卸下和更换收发器,而无需关闭设备电源或中断设备功能。

注意:

插入收发器或更改介质类型配置后,请等待 6 秒,让接口显示操作命令。

注意:

建议将从瞻博网络购买的光纤收发器和光学连接器与瞻博网络设备一同使用。

要卸下 QSFP28 收发器(请参阅 图 3):

  1. 将防静电袋或防静电垫放置在平整稳定的表面上,以接收 QSFP28 收发器。为 QSFP28 收发器和电缆准备一个橡胶安全帽。
  2. 将 ESD 腕带的一端缠绕在裸露的手腕上,并将表带的另一端连接到交换机上的 ESD 点。
  3. 将线缆标记为连接到 QSFP28 收发器,以便以后将其重新连接到正确的 QSFP28 收发器。
  4. 断开电缆与收发器的连接。立即用橡胶安全帽盖收发器和电缆末端。
    谨慎:

    请勿使光纤收发器不可见,除非插入或拔下电缆。安全帽可保持端口清洁,防止眼睛意外暴露在激光下。

  5. 如果有电缆管理系统,请将电缆安排在电缆管理系统中,以防止其释放或产生压力点。保护电缆,使其在挂在地板上时不支持自己的重量。将多余的电缆从电缆管理系统中的一个整齐的盘绕环路中放置。在环路上放置异形有助于保持其形状。
    谨慎:

    光纤电缆的弯曲半径不要超过其最小弯曲半径。直径小于几英寸的弧线会损坏电缆,并导致难以诊断的问题。

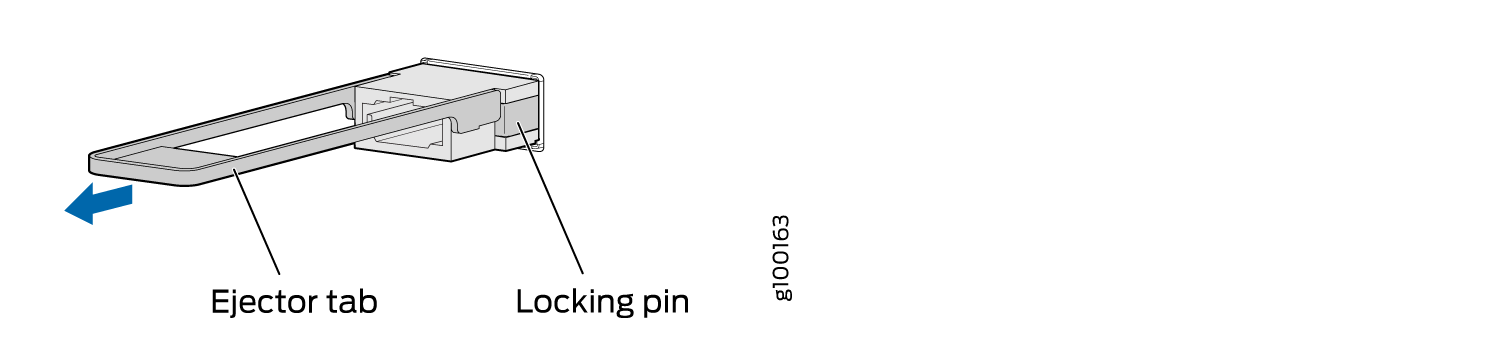

    图 3:卸下 QSFP28 收发器 Remove a QSFP28 Transceiver
  6. 将弹出器选项卡直拉回。收发器上的锁定针脚会自动释放收发器。
  7. 将收发器放在防静电垫上或防静电袋中。
  8. 将防尘罩放在空端口上,或安装更换的收发器。

安装 QSFP28 收发器

在设备中安装收发器之前,请确保已采取必要的预防措施来安全地处理激光(请参阅 激光和 LED 安全准则和警告)。

确保您有一个橡胶安全帽可用于覆盖收发器。

瞻博网络设备的收发器是可热可拆卸且可热插的现场可更换单元 (RSU)。您可以卸下和更换收发器,而无需关闭设备电源或中断设备功能。

注意:

插入收发器或更改介质类型配置后,等待 6 秒,让接口显示操作命令。

注意:

建议将从瞻博网络购买的光纤收发器和光学连接器与瞻博网络设备一同使用。

谨慎:

瞻博网络技术援助中心 (JTAC) 为瞻博网络提供的光模块和电缆提供全面支持。但是,JTAC 不支持瞻博网络不符合要求或提供的第三方光模块和电缆。如果使用第三方光模块或电缆的瞻博网络设备运行时遇到问题,如果观察到的问题与第三方光模块或电缆的使用无关,JTAC 可以帮助您诊断主机相关问题。您的 JTAC 工程师可能会要求您检查第三方光模块或电缆,如果需要,将其更换为具有瞻博网络资格的同等组件。

使用高功耗的第三方光学模块(例如,相干 ZR 或 ZR+)可能会对主机设备造成热损坏或缩短其寿命。因使用第三方光模块或电缆而导致主机设备的任何损坏由用户自行负责。对于因此类使用而导致的任何损害,瞻博网络不承担任何责任。

要安装 QSFP28 收发器(请参阅 图 4):

  1. 将 ESD 腕带的一端缠绕在裸露的手腕上,并将表带的另一端连接到交换机上的 ESD 点。
  2. 验证橡胶安全帽是否覆盖了 QSFP28 收发器。
  3. 将收发器定位在设备上的端口前面,使 QSFP28 连接器面向端口。

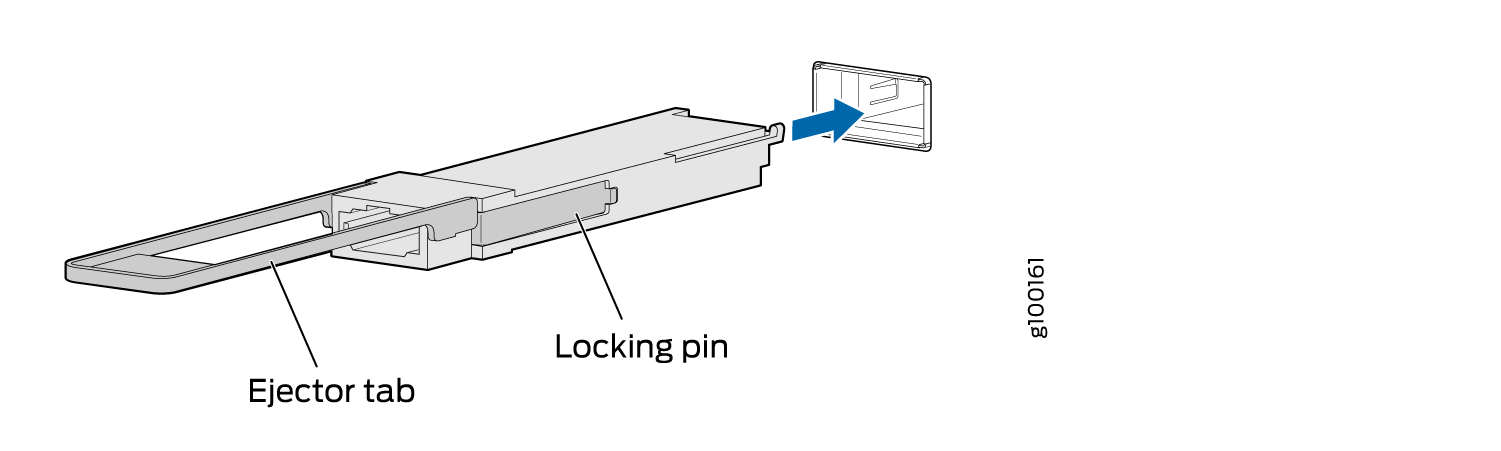

    图 4:安装 QSFP28 收发器 Install a QSFP28 Transceiver
  4. 将收发器滑入端口,直到锁定引脚锁定到位。如果有阻力,请卸下收发器并翻转,使连接器面向另一个方向。
  5. 从收发器和电缆末端拔下橡胶安全帽,并将电缆插入收发器。
    激光警报:

    请勿直接查看光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光,可能会损伤眼睛。

    谨慎:

    除非插入或拔下电缆,否则不要使光纤收发器处于未露面的位置。安全帽可保持端口清洁,防止眼睛意外暴露在激光下。

  6. 如果有电缆管理系统,请将电缆安排在电缆管理系统中,以防止电缆脱离或产生压力点。保护电缆,使其在挂在地板上时不支持自己的重量。将多余的电缆从电缆管理系统中的一个整齐的盘绕环路中放置。在环路上放置异形有助于保持其形状。
    谨慎:

    不要让光纤电缆从连接器上自由悬挂。不允许电缆的紧固环路悬垂,这会在紧固点承受电缆的压力。

    谨慎:

    避免光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的弧线会损坏电缆,并导致难以诊断的问题。
