SRX4100机箱

SRX4100 服务网关机箱概述

4100 服务网关机箱采用刚性钣金结构，容纳所有其他硬件组件。机箱尺寸为 1.75 英寸。高，17.48 英寸宽，25 英寸。深。机箱安装在标准的 600 毫米深（或更大）封闭式机柜或 19 英寸中。设备机架。

谨慎：

在卸下或安装正常运行的服务网关的组件之前，请将静电放电（ESD）腕带连接到 ESD 点，并将腕带的另一端戴在裸露的手腕上。不使用 ESD 表带可能会导致设备损坏。

在正常运行期间，服务网关必须接地。

SRX4100防火墙前面板

图 1 显示了 SRX4100 防火墙的前面板。

图 1：SRX4100防火墙前面板 Front panel diagram of Juniper Networks SRX4100 Services Gateway with labeled ports for management, console, control, fabric, 1G/10G connectivity, LED indicators, USB, and reset button.

Front panel diagram of Juniper Networks SRX4100 Services Gateway with labeled ports for management, console, control, fabric, 1G/10G connectivity, LED indicators, USB, and reset button.

表 1 列出了服务网关前面板上的组件。

表 1：前面板上的SRX4100防火墙组件
数	元件	描述
1	管理端口	千兆以太网端口，通过网络连接到设备。
2	USB 端口	两个可接受 USB 存储设备的 USB 2.0 端口。
3	高可用性端口	两个 1 千兆以太网/10 千兆以太网端口，CTL（控制端口）和 FAB（交换矩阵端口），用于在机箱群集设置中同步数据和维护状态信息。这些端口支持增强型小型可插拔（SFP/SFP+）收发器。
4	SFP+ 端口	8 个 1 千兆以太网/10 千兆以太网 SFP+ 端口，用于网络流量。注意：端口 0/0 到 0/3 是连接到一个 CPU 插槽的端口组的一部分。同样，端口 0/4 到 0/7 组成另一个端口组，并连接到不同的 CPU 插槽。为网络流量选择端口时，请确保每个套接字均等使用端口，以便均匀分布流量，并平衡整体 CPU 负载。例如，如果您计划使用两个端口，则从每个套接字中选择一个端口。如果网络流量仅通过一个组中的端口，则可能会遇到性能和负载平衡问题。
5	LED 指示灯	一目了然地指示组件和系统状态。
6	控制台端口	将笔记本电脑连接到服务网关以进行 CLI 管理。端口使用 RJ-45 串行连接，配置为 DTE，并支持 RS-232 （EIA-232）标准。
7	复位按钮	将服务网关返回到出厂默认配置。

机箱状态 LED 指示灯
管理端口 LED 指示灯
高可用性端口 LED
网络端口 LED 指示灯

机箱状态 LED 指示灯

图 2 显示了前面板上的 LED，表 2 介绍了 LED。

图 2：SRX4100防火墙前面板 LED Front panel of Juniper Networks SRX4100 Services Gateway with LED indicators for power, status, SSD; MGMT and CONSOLE ports; two USB ports; and RESET button.

Front panel of Juniper Networks SRX4100 Services Gateway with LED indicators for power, status, SSD; MGMT and CONSOLE ports; two USB ports; and RESET button.

表 2：SRX4100防火墙前面板 LED
发光二极管	描述
权力	绿色常亮 — 接收功率
地位	绿色常亮 - 运行正常红色常亮 - 严重告警硬件组件故障软件模块故障风扇故障（至少一个）闪烁红色 — 非严重报警另一个 HA 节点处于丢失、禁用或不合格状态。关闭 — 系统未通电
固态硬盘	绿色闪烁 — 表示硬盘驱动器（SSD）活动

管理端口 LED 指示灯

管理端口有两个 LED，用于指示链路活动和管理端口的状态。

LED 说明如表 3 所示。

表 3：管理端口 LED
发光二极管	描述
链路/活动（左侧的 LED）	琥珀色常亮 - 链路已建立，但链路上没有活动。闪烁琥珀色 — 存在链路活动。关闭 — 未建立链路。
速度（右侧 LED）	绿色常亮 — 100-Mbps 链路已建立。琥珀色常亮 - 1000-Mbps 链路已建立。关闭 — 未建立链路。

高可用性端口 LED

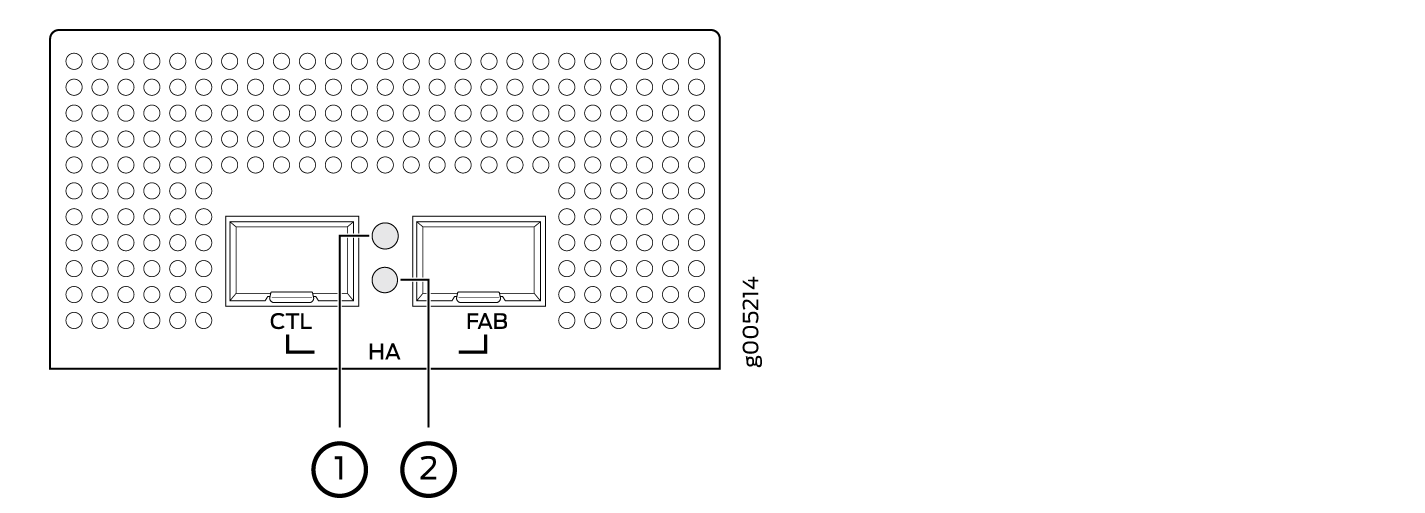

每个 HA 端口之间都有一个状态 LED。图 3 显示了 LED。上部 LED（标注 1）显示右侧端口的状态，下部 LED（标注 2）显示左侧端口的状态。LED 说明如表 4 所示。

图 3：HA 端口 LED HA Port LEDs

表 4：HA 端口 LED
发光二极管	描述
状态 LED 指示灯	琥珀色常亮 - 已建立链路。闪烁琥珀色 — 存在链路活动。关闭 — 未建立链路。

网络端口 LED 指示灯

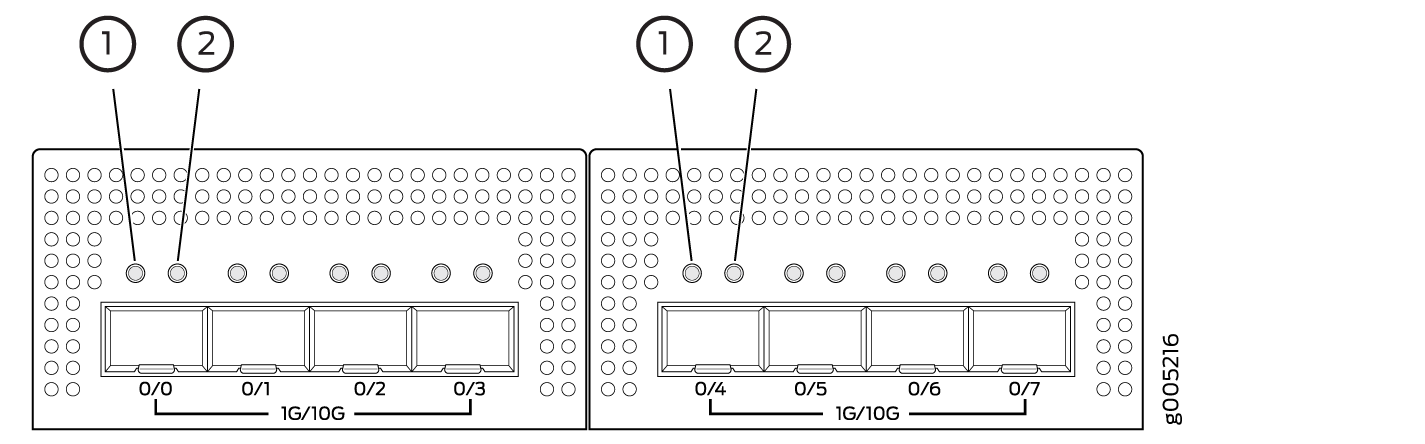

每个 SFP+ 端口的端口上方都有两个状态 LED。LED 说明如表 5 所示。图 4 显示了 LED。

图 4：网络端口 LED Network Port LEDs

表 5：网络端口 LED
标注	发光二极管	描述
1	链路（左侧的 LED）	绿色常亮 - 存在链路活动。关闭 — 未建立链路。
2	速度/活动（右侧的 LED）	呈琥珀色常亮 - 10 G/1 G 链路已建立。闪烁琥珀色—10 G/1 G 链路上有活动。关闭 — 未建立链路。

SRX4100防火墙后面板

图 5 显示了 SRX4100 防火墙的后面板，表 6 列出并描述了后面板组件。

图 5：SRX4100防火墙后面板 SRX4100 Firewall Back Panel

表 6：SRX4100防火墙后面板组件
数	元件	描述
1	接地点	将服务网关机箱接地。
2	电源开关	使用电源开关打开或关闭服务网关的电源。
3	闹钟关闭按钮	使用此按钮可关闭由于以下任何一种情况导致的直流输出电压异常而触发的告警：仅插入一个电源单元。交流电源线未插入。电源装置无法正常工作，也没有直流输出。
4	ESD 点	为了人身安全，在使用服务网关时，请使用 ESD 插座插入 ESD 接地带，以防止您的身体向服务网关发送静电荷。
5	风扇托架	四个风扇托架，用于冷却服务网关及其组件。每个风扇托架包含两个风扇。需要三个风扇托架才能确保机箱内部组件的气流正常流动。第四个风扇托架提供冗余。
6	电源	两个电源插槽。每个电源都包含一个电源线插座。服务网关随附两个 650-W 直流或交流电源。
