SRX380 机箱

SRX380 防火墙机箱为刚性钣金结构，可容纳所有其他组件。

SRX380 机箱概述

SRX380 机箱安装在标准 800 毫米（或更大）的 19 英寸封闭机柜中。设备机架或电信开放式机架。

谨慎：

在卸下或安装正常运行的服务网关的组件之前，请将静电放电 （ESD） 表带连接到 ESD 点，并将表带的另一端放在裸露的手腕上。不使用 ESD 表带可能会导致设备损坏。

在正常运行期间，服务网关必须接地。机箱侧面设有保护性接地端子，用于将服务网关接地。

SRX380 前面板

图 1 显示了 SRX380 的前面板。 表 1 提供了有关前面板组件的详细信息。

图 1：SRX380 防火墙前面板 SRX380 Firewall Front Panel
表 1： SRX380 防火墙前面板组件

标注

组件

描述

1

Led

指示组件和系统状态。

2

“重置配置”按钮

将服务网关返回到救援配置或出厂默认配置。

3

迷你 USB 控制台端口

接受迷你 B 型 USB 电缆插头。服务网关随附带有 Mini-B 和 A 型 USB 插头的 USB 电缆。要使用 mini-USB 控制台端口，您必须从 https://www.juniper.net/support/downloads/?p=junos-srx#sw 的“下载”页面将 USB 驱动程序下载到管理设备。

若要下载适用于 Windows 操作系统的驱动程序，请从 “版本 ”下拉列表中选择 6.5。

要下载适用于 Mac OS 的驱动程序，请从 版本 下拉列表中选择 4.10。

4

小型 PIM 插槽

四个用于小型 PIM 的插槽，可提供 LAN 和 WAN 功能以及与各种介质类型的连接。

5

静电放电插座

6

1 千兆以太网或 10 千兆以太网 SFP 或 SFP+ 端口

四个支持 MACsec 的 1 或 10 千兆以太网 SFP 或 SFP+ 端口，用于网络流量。

7

1 千兆以太网端口

16 个支持 MACsec 和支持 PoE 的 1 千兆以太网 LAN 端口。

这些端口具有以下特征：

  • 使用 RJ-45 连接器

  • 在全双工和半双工模式下运行

  • 支持自动协商

这些端口可用于：

  • 用作前端网络端口

  • 提供与集线器、交换机、本地服务器和工作站的 LAN 和 WAN 连接

  • 将传入数据包转发到服务网关

  • 从服务网关接收传出数据包

8

管理端口

使用管理 （MGMT） 端口通过网络连接到设备。

9

USB 端口

一个接受 USB 存储设备的 USB 端口。

10

RJ-45 控制台端口

支持 RS-232 串行端口。

11

电源按钮

使用电源按钮关闭服务网关。
注意：

SRX380 随附用于 Mini-PIM 插槽和固态盘插槽的防篡改标签。

机箱状态指示灯

图 2 显示了 SRX380 前面板上的 LED。

图 2：SRX380 防火墙前面板指示灯 SRX380 Firewall Front Panel LEDs

表 2 列出了前面板 LED。

表 2： SRX380 防火墙前面板 LED

组件

描述

报警

  • 琥珀色常亮（非严重报警）

  • 红色常亮（严重报警）

  • 熄灭（无警报）

统计

  • 绿色常亮（运行正常）

  • 红色常亮（检测到错误）

压水堆

  • 绿色常亮（接收电源）

  • 琥珀色常亮（已触发断电）

  • 熄灭（不通电）

医 管 局

  • 绿色常亮（所有 HA 链路均可用）

  • 呈稳定琥珀色（某些 HA 链路不可用）

  • 稳定红色（HA 链路无法正常工作）

  • 关闭（HA 已禁用）

mPIM1、mPIM2、mPIM3 和 mPIM4

  • 绿色常亮（小型 PIM 工作正常）

  • 稳定红色（小型 PIM 硬件故障）

  • 熄灭（未安装小型 PIM 或设备未检测到小型 PIM）

管理端口和网络端口 LED

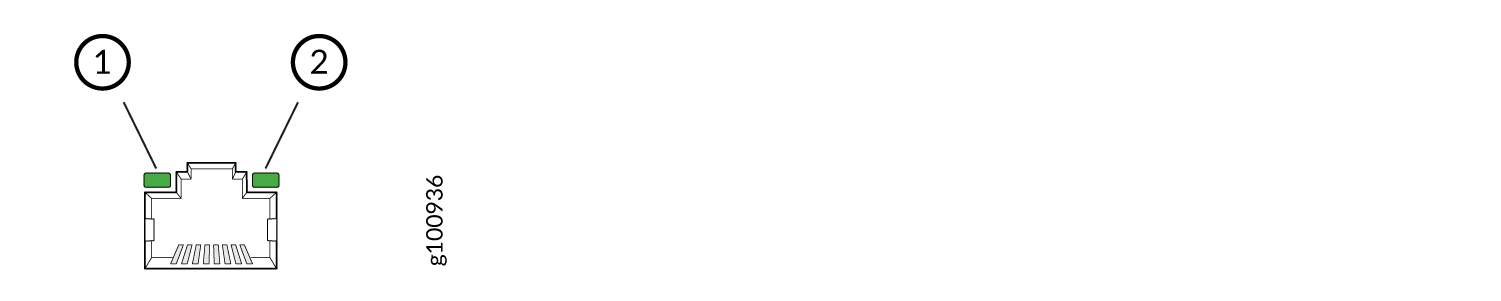

管理端口和网络端口各有两个 LED，用于指示端口的链路活动和状态。 图3 显示了指示灯。

表 3 介绍了管理端口和网络端口 LED。

图 3：SRX380 管理端口和网络端口 LED SRX380 Management Port and Network Port LEDs
表 3： 管理端口和网络端口指示灯

标注

导致

描述

1

链接

  • 绿色常亮 - 存在链路活动。

  • 熄灭 - 未建立链接。

2

活动

  • 闪烁绿色 - 链路上有活动。

  • 熄灭 - 未建立链接。

SRX380 后面板

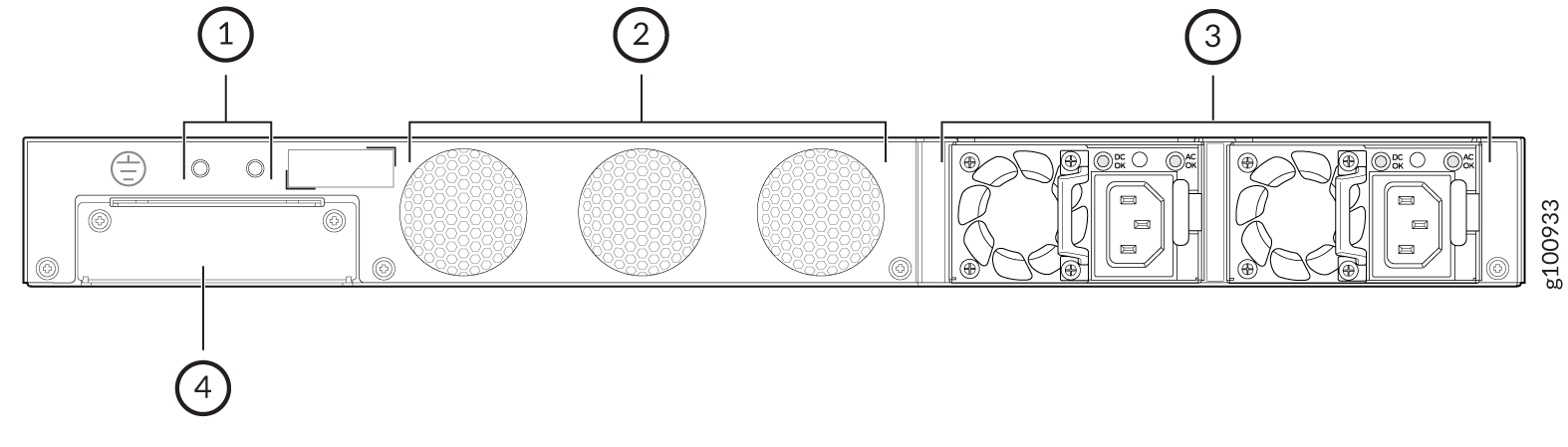

图 4 显示了 SRX380 防火墙的后面板。 表 4 列出了后面板上的组件。

图 4：SRX380 防火墙后面板 SRX380 Firewall Back Panel
表 4： SRX380 防火墙后面板组件

标注

组件

描述

1

接地点

接地点由两个螺纹孔组成，适合两个 10-32 x .25 英寸的螺纹孔。螺丝。

2

球迷

风扇是固定的，并提供从前到后的冷却。

3

电源输入

预装了一个电源。

4

固态硬盘插槽

第二个 SSD 插槽。目前，SRX380 不支持第二个固态硬盘。

SRX380 接口模块概述

小型物理接口模块 （Mini-PIM） 是 SRX300 系列服务网关上支持的可现场更换网络接口卡 （NIC）。您可以轻松地在 SRX380 机箱的前插槽中插入或卸下 Mini-PIM。小型 PIM 提供到 LAN 或 WAN 的物理连接。小型 PIM 接收来自网络的传入数据包，并将传出数据包传输到网络。在此过程中，它们为介质类型执行成帧和线速信号。

谨慎：

小型 PIM 不可热插拔。必须先关闭服务网关的电源，然后才能删除或安装 Mini-PIM。

SRX380 防火墙支持以下小型 PIM：

  • 1 端口串行小型 PIM （SRX-MP-1SERIAL-R）

  • 1 端口 T1/E1 小型 PIM （SRX-MP-1T1E1-R）

  • 1 端口 VDSL2（附录 A）小型 PIM （SRX-MP-1VDSL2-R）

  • LTE Mini-PIM （SRX-MP-LTE-AE 和 SRX-MP-LTE-AA）

  • Wi-Fi Mini-PIM （SRX-MP-WLAN-US、SRX-MP-WLAN-IL 和 SRX-MP-WLAN-WW）

注意：

SRX380 防火墙不支持千兆位背板物理接口模块 （GPIM）。

有关小型 PIM 的详细信息，请参阅 SRX300 系列和 SRX550 高内存网关接口模块参考。
