在 SRX340 和 SRX345 服务网关中安装可选 SATA 固态驱动器

SRX340 和 SRX345 服务网关允许可选安装 100 GB 串行高级技术附件 （SATA） 固态驱动器 （SSD），可用于存储流量日志条目。SATA SSD 不可热插拔。

注意：

只能使用瞻博网络 SATA SSD。

安装 SSD 之前，确保您已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止 静电放电损坏）。

要安装 SSD：

  1. 关闭服务网关的电源。
  2. 将 ESD 接地腕带绑到裸露的手腕上，并将腕带连接到机箱上的 ESD 点。
  3. 卸下用于固定后面板上 SSD 覆盖面板的两颗螺丝，然后从插槽中卸下 SSD 托盘。

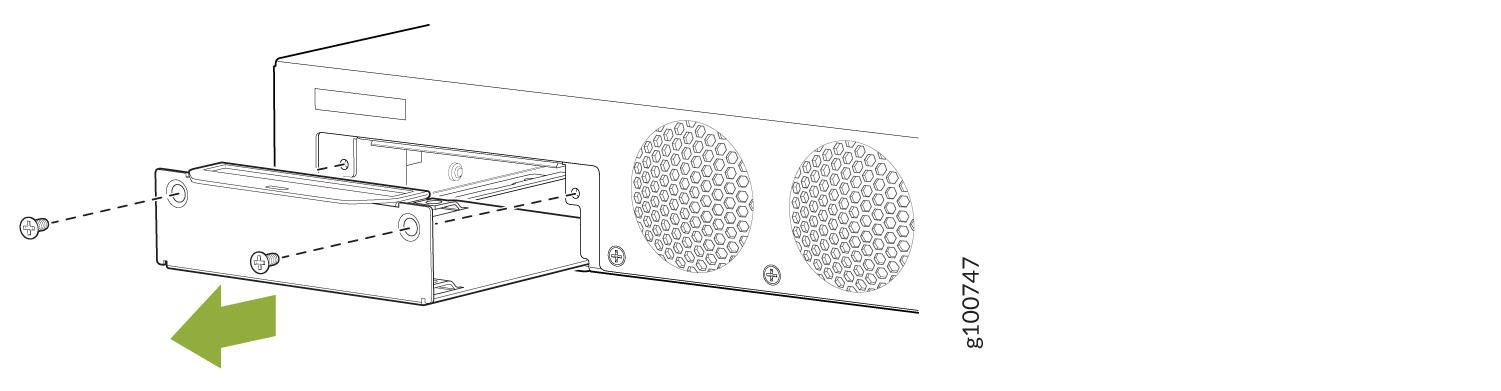

    图 1：卸下 SSD 托盘 Removing the SSD Tray
  4. 将 SSD 放在托盘上，标签朝上。使用四颗 M3x6 毫米螺丝，将 SSD 固定到托盘。对各螺丝使用 4.5 in.-lb （0.51 N-m） 到 6 in.-lb （0.67 N-m） 之间的扭矩。
    图 2：将 SSD 固定到 SSD 托盘 Securing the SSD to the SSD Tray Securing the SSD to the SSD Tray
  5. 将 SSD 托盘滑入插槽中并固定覆盖面板。
    图 3：安装 SSD Installing the SSD
  6. 打开服务网关的电源。

    如果 SSD 未格式化，则 SSD 在启动过程中格式化。将创建一个 Unix （UFS） 格式的分区，其占用整个 SSD。分区将自动安装在 /var/ssd 目录中。将创建从 /mfs/var/traffic-log directory 到 /var/ssd/traffic-log directory 的安装链路 （symlink）。

  7. 验证 SSD 信息是否显示在 和 命令 show chassis hardware detail show system storage detail 的输出中。
