维护 SRX1500 电源系统

维护 SRX1500 防火墙电源

要维护服务网关的电源：

  • 请确保所有电源和地线均已排列，以免妨碍对其他服务网关组件的访问。

  • 定期检查前面板上的 PWR LED。如果此 LED 呈绿色常亮，则电源运行正常。

  • 定期检查现场，确保连接到服务网关的地线和电源线安全到位，并且服务网关附近没有积聚的水分。

更换 SRX1500 防火墙组件所需的工具和部件

更换硬件组件需要以下工具和部件。

  • 3/8 英寸坚果驱动器或夹子

  • 空面板（如果未重新安装组件）

  • 静电袋或抗静电垫

  • 静电放电 （ESD） 地面腕带

  • 平刀片 （–） 起子

  • 菲利普斯 （+） 起子，编号 1 和 2

  • 线切割机

更换 SRX1500 防火墙上的交流电源

断开交流电源线与 SRX1500 防火墙的连接

警告：

在使用交流电源设备或靠近电源之前，请拔下电源线。

要断开交流电源线的连接：

  1. 从电源插座拔下电源线。
  2. 将静电放电 （ESD） 地表带连接到裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  3. 从电源上的设备入口拔下电源线。

从 SRX1500 防火墙卸下交流电源

机箱右侧后部最多可以配备两个电源。每个交流电源重 2.20 磅（1 千克）。

谨慎：

服务网关运行期间，电源插槽空置时间不要超过 30 分钟。为了获得适当的气流，电源必须保留在机箱中，或者必须在空插槽中使用空面板。
注意：

关闭电源后，请至少等待 60 秒，然后再重新打开。

要拔下交流电源：

  1. 关闭电源的专用设施断开器，然后从交流电源上拔下电源线。按照站点的静电放电 （ESD） 和断开连接说明操作。
  2. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  3. 拔下电源的电源线。
  4. 按电源出口左侧的锁存器（请参阅 图 1）。
  5. 将电源直接从机箱中拉出。
图 1：从 SRX1500 防火墙 Removing an AC Power Supply from the SRX1500 Firewall卸下交流电源

在 SRX1500 服务网关上安装交流电源

要安装交流电源：

  1. 将静电放电 （ESD） 地表带连接到裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  2. 用双手将电源直接滑入机箱，直到电源已完全就位在机箱插槽中。电源面板应与任何相邻电源面板齐平（请参阅 图 2）。

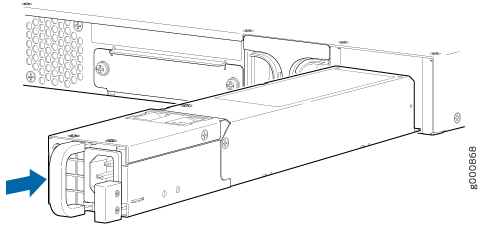

    图 2：在 SRX1500 服务网关 Installing an AC Power Supply on the SRX1500 Services Gateway上安装交流电源
  3. 将电源线连接到电源。使用电源线固定器将电源线固定到位。

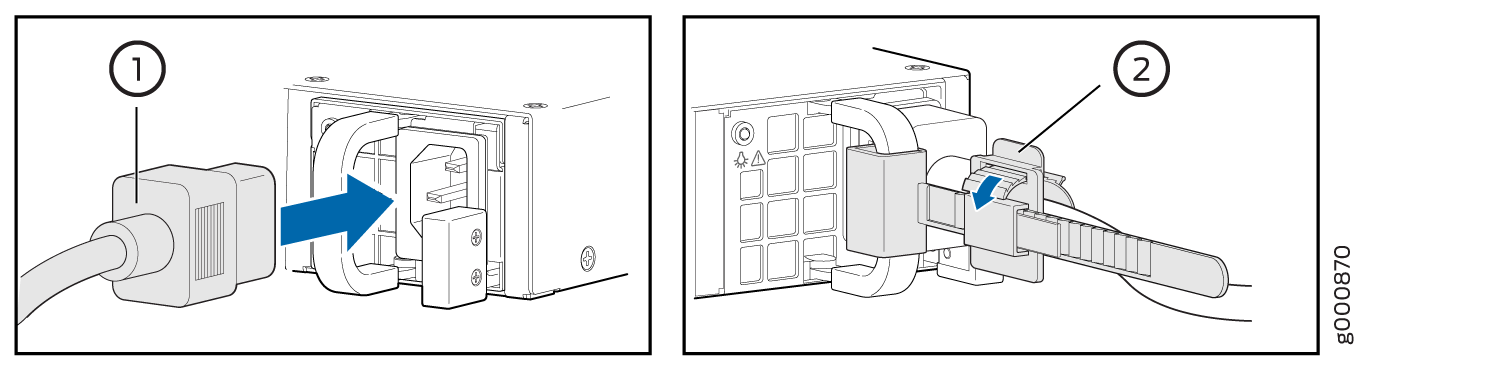

    图 3：连接 SRX1500 服务网关 Connecting the AC Power Cord on the SRX1500 Services Gateway上的交流电源线
  4. 将电源线连接到交流电源，然后打开电源的专用设施断开器。按照站点的 ESD 和连接说明操作。如果电源安装正确且运行正常，PWR LED 会稳定发光。
注意：

如果安装了多个电源，请确保：

  • 将电源线连接到两个电源。

  • 将每个电源连接到直流电源。

如果两个电源均已插入并接通电源，则 RPS LED 呈绿色常亮。

另请参阅

更换 SRX1500 防火墙上的直流电源

从 SRX1500 防火墙卸下直流电源线

要拔下连接到直流电源的电源线：

  1. 将静电放电 （ESD） 地表带连接到裸露的手腕上，并将表带连接到经认可的站点 ESD 接地。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  2. 关闭连接到电源的所有电缆的外部配电器。请确保直流电源电缆引线上的电压为 0 V，且电缆在拔除过程中不会处于活动状态。
  3. 从直流电源拔下电源线。
  4. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  5. 请确保电缆没有接触任何服务网关组件或接触任何服务网关组件，并且它不会叠加到人们可能绊倒的地方。
  6. 取下透明塑料盖，保护面板上的终端螺柱。
  7. 将电源线连接到直流电源。
  8. 验证直流源电源布线是否正确。如果电源线安装正确且电源运行正常，则前面板上的电源 LED 呈绿色常亮。

卸下 SRX1500 防火墙上的直流电源

机箱右侧后部最多可以配备两个电源。每个直流电源重约 2.20 磅（1 千克）。

谨慎：

服务网关运行期间，电源插槽空置时间不要超过 30 分钟。为了获得适当的气流，电源必须保留在机箱中，或者必须在空插槽中使用空面板。
注意：

关闭电源后，请至少等待 60 秒，然后再重新打开。

要拔下直流电源：

  1. 关闭电源专用设施的电路开关。按照站点的静电放电 （ESD） 和断开连接说明操作。
  2. 请确保直流电源电缆引线上的电压为 0 V，且电缆在拔除过程中不会处于活动状态。
  3. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  4. 取下透明塑料盖，保护面板上的终端螺柱。
  5. 从终端上拔下螺丝和垫圈。使用数字 2 菲利普斯螺丝刀松动并拔下螺丝。
  6. 从终端螺柱上拔下电缆接线块。
  7. 小心地将电源线移开。
  8. 将电源右边缘的 Tab 锁定器向左推。
  9. 将电源直接从机箱中拉出。
图 4：从 SRX1500 防火墙 Removing a DC Power Supply from the SRX1500 Firewall卸下直流电源

在 SRX1500 服务网关上安装直流电源

要安装直流电源：

  1. 请确保直流电源电缆引线上的电压为 0 V，且电缆引线在安装过程中不会处于活动状态。为了确保所有电源均关闭，请在为直流电路提供服务的板上找到断开器，将配电盘切换至 OFF 位置 （O），并将断开开关的开关手柄胶带在 OFF 位置。
  2. 将静电放电 （ESD） 地表带连接到裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。有关 ESD 的更多信息，请参阅 防止静电放电损坏。
  3. 调整电源方向，使锁定杆位于左侧，如图 5 所示。

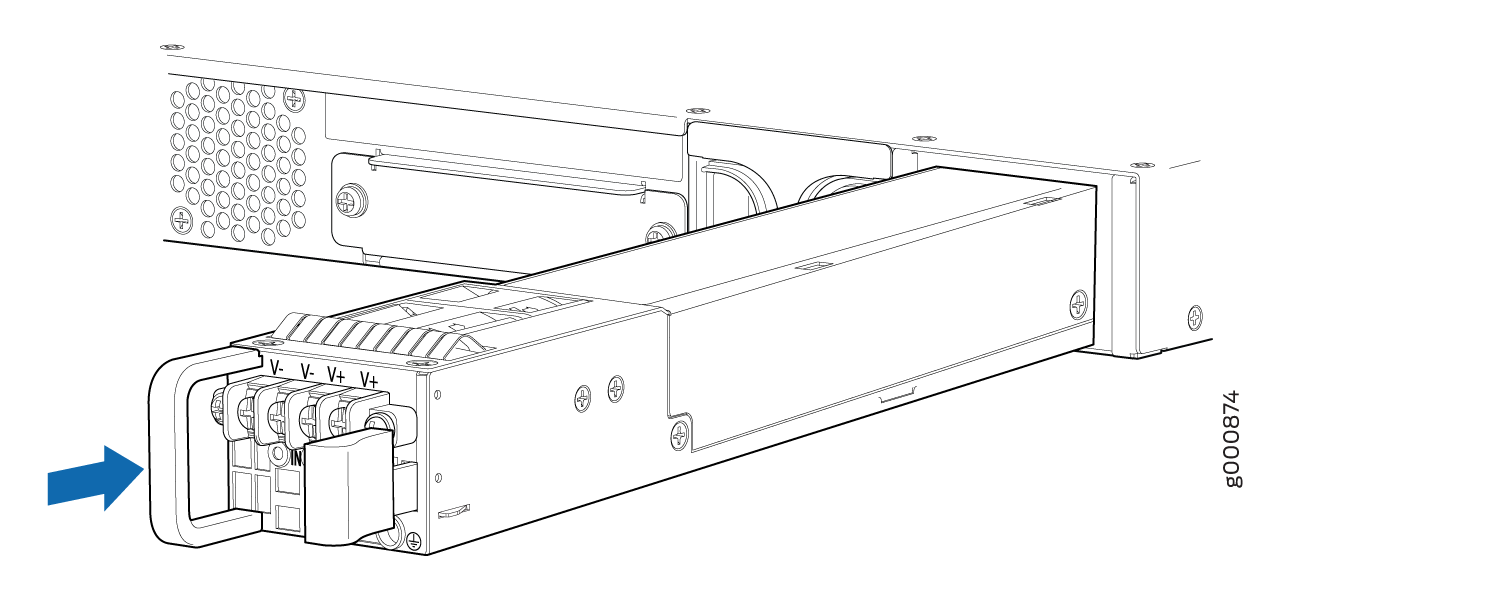

    图 5：在 SRX1500 服务网关 Installing a DC Power Supply on an SRX1500 Services Gateway上安装直流电源
  4. 用双手将电源直接滑入机箱，直到电源已完全就位在机箱插槽中。电源面板应与任何相邻电源面板齐平。
  5. 拧紧电源面板下边缘的固定螺丝。
  6. 取下透明塑料盖，保护面板上的终端螺柱。
  7. 在连接到电源之前，验证直流电源电缆是否已正确标记。在典型的配电方案中，回电器连接到电池厂的机箱地，您可以使用万用表验证 –48V 直流电缆到机箱地面的欧姆输出和 RTN 直流电缆。到机箱地面的阻力非常大（表示开路）的电缆为 –48V，到机箱地面的阻力极低（表示闭路）的电缆为 RTN。
    谨慎：

    必须确保电源连接保持适当的极性。电源电缆可能被标记为 （+） 和 （–）， 以表示其极性。直流电源线没有标准颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源上终端螺柱的电源线上引线的颜色编码。
  8. 使用 2 号菲利普斯螺丝刀，从终端螺柱上卸下螺丝和方形垫圈。
  9. 将每根电源线拉到终端螺柱上，首先使用方形垫圈，然后用螺丝固定。在 23 磅之间应用。（2.6 Nm） 和 25 磅英寸。每个螺旋的转矩 （2.8 Nm）。
    1. 将直流电源电缆正 （+） 连接到 RTN（返回）终端。
    2. 将负 （–） 直流电源电缆端口连接到 –48V（输入）终端。

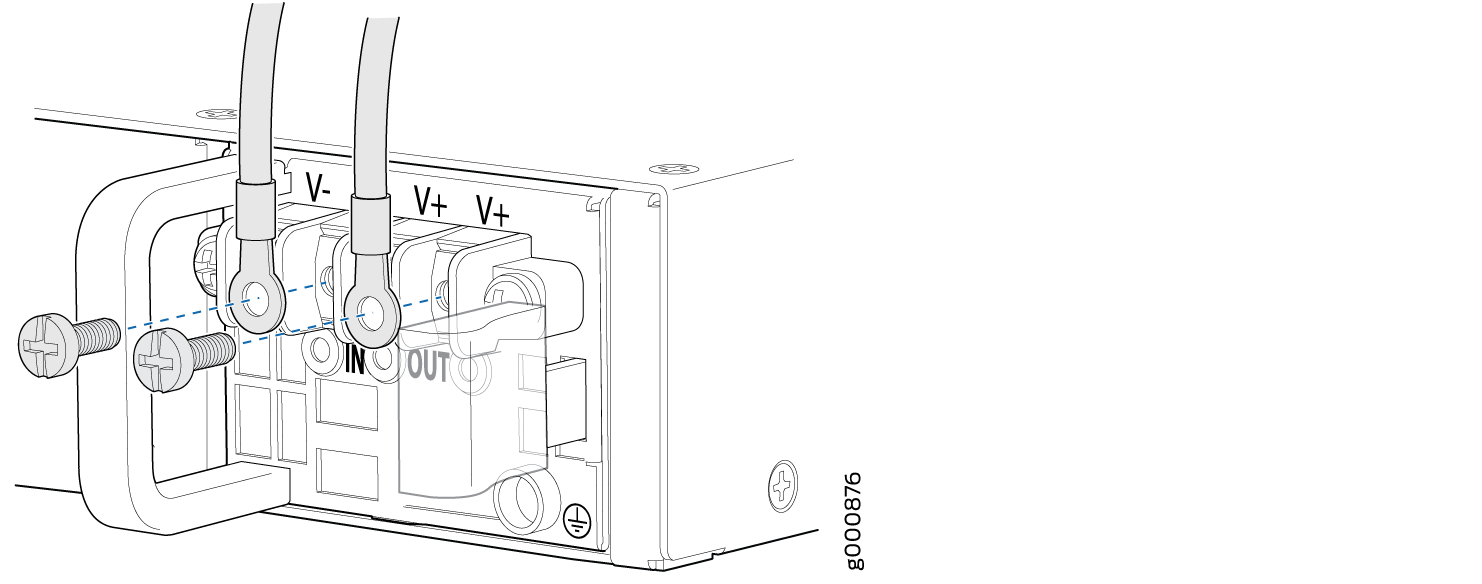

    图 6：保护电源线 Securing the Power Cables
  10. 更换面板上终端螺柱上的透明塑料盖。
  11. 验证电缆连接是否正确、电缆没有接触或阻止对服务网关组件的访问，以及它们没有叠加到人们可能绊倒的地方。
  12. 从为直流电路提供服务的板上分断器交换机的开关手柄上取下胶带，并将断开电源切换至 ON 位置 （|）。观察电源面板上的状态 LED。如果电源安装正确且运行正常，则服务网关前面板上的电源 LED 呈绿色亮起。
注意：

如果安装了多个电源，请同时打开所有电源。

如果两个电源均已插入并接收交流电源，则 RPS LED 呈绿色常亮。
