QFX5700电源系统

QFX5700交换机由预装 3000 W 冗余热拔除和可热插入的交流/HDVC 或直流电源供电。QFX5700-BASE 配置（一个 RCB 和一个 FEB）需要 1 + 1 PSU 冗余。如果选择 QFX5700-BASE 配置，则可以将其连接到相同的源或两个单独的源，以实现 1+1 冗余。如果任何电源单元出现故障，您可以在不关闭电源或中断路由功能的情况下更换它，其他电源单元将不间断地平衡电力负载。每个电源单元有两个输出：12 V 和 12 V 待机。每个电源单元中的两个反向旋转风扇提供从前至后的冷却。输入电压如下：

交流输入电压范围：200 - 277 VAC
直流输入电压范围：最小 40 VDC，最大 72 VDC

谨慎：

请勿在同一机箱中混用交流和直流电源。

QFX5700交流/高压直流电源说明

交流/高压直流电源的输入电源可以是交流电源或高压直流电源。电源自动检测是否存在交流或高压直流输入电压，并相应地管理功率。交流电源可以是 180–305 VAC 输入电压，HVDC 电源可以是 190–400 VDC 输入电压。每个 3000 W AC/HVDC 电源单元都有一个交流或高压直流输入，并为系统提供 12 V 电源。

图 1：QFX5700 电源 QFX5700 Power Supply

1 — 电源插头连接器	3 — 顶出器水平
阿拉伯数字 — 状态 LED 指示灯	4 — 橙色手柄

QFX5700在下表列出的交流/高压直流输入电压范围内工作。

表 1：QX5700 交流/高压直流电源规格
参数	最低	额定	最大
输入电压（交流）	180 伏交流电	200 至 277 VAC	305 伏交流电
输入电压（HVDC）	190 伏交流电	240 至 380 VDC	400 伏直流电
交流输入线路频率	47 赫兹	50 至 60 赫兹	63 赫兹

图 2 显示了 QFX5700 FRU 面板上交流电源的位置。

图 2：安装

Technical diagram of a rack-mounted server with labeled components like power supply units and cooling fans.

了电源的QFX5700

—

PSU

阿拉伯数字

—

风扇托架

QFX5700 AC/HVDC 电源 LED
QFX5700 交流电源线规格

QFX5700 AC/HVDC 电源 LED

每个QFX5700交流电源的电源面板上都有一个状态 LED。QFX5700开关交流/高压直流电源单元使用琥珀色和绿色双色 LED 来指示运行状态。

图 3：QFX5700 AC/HVDC 电源 LED Technical drawing of a cooling system component with a fan on the left and a connector on the right.

—

电源 LED 指示

表 2：QFX5700 AC/HVDC 电源 LED 状态
州	绿	琥珀
PSU 已开启且运行正常	上	关闭
电源没有交流电源	关闭	关闭
电源单元因严重事件而关闭。可能原因：高温、大功率、大电流、风扇故障	关闭	上
电源设备正在运行，但有警告事件。可能的情况：高温（入口温度大于53度或热点温度大于95度）、大功率、大电流、慢风机（小于1200转/分）	关闭	琥珀色闪烁
PSU 输出被系统软件或机箱中的其他 PSU 禁用，并启用 12VSB。	闪烁	关闭

您可以使用命令和show chassis power detail命令获取有关电源设备show chassis power状态的更多信息。

QFX5700 交流电源线规格

如果在订单中包含可拆卸交流电源线，则机箱随附这些电源线。电源线的插头端适合您所在地理位置的标准电源插座。

注意：

在北美，交流电源线长度不得超过 14.75 英尺（约 4.5 米），以符合美国国家电气规范（NEC）第 400-8 条（NFPA 75、5-2.2）和第 210-52 条以及加拿大电气规范（CEC）第 4-010（3）条。可以为QFX5700订购的电线是合规的。

表 3 列出了每个国家或地区提供的交流电源线规格。

表 3：QFX5700电源线规格
现场	线组额定值	插头标准	备用瞻博网络型号
阿根廷	250 VAC，16 安，	IRAM 2073 注册机关/3 型	CBL-JNP-SG4-AR
澳大利亚和新西兰	250 伏交流电，15 安	AS/NZS 4417	CBL-JNP-SG4-AU
巴西	250 VAC，20 A	NBR 14136 BR/3 型	CBL-JNP-SG4-BR
中国	250 伏交流电，16 安	GB2099	CBL-JNP-SG4-CH
欧洲	250 伏交流电，16 安	CEE 7/7 直程	CBL-JNP-SG4-欧盟
印度/南非	250 伏交流电，16 安	SANS 164/1	CBL-JNP-SG4-SA
以色列	250 伏交流电，16 安	SI 32/1971 IL/3G 型	CBL-JNP-SG4-IL
意大利	250 伏交流电，16 安	CEI 23-16	CBL-JNP-SG4-IT

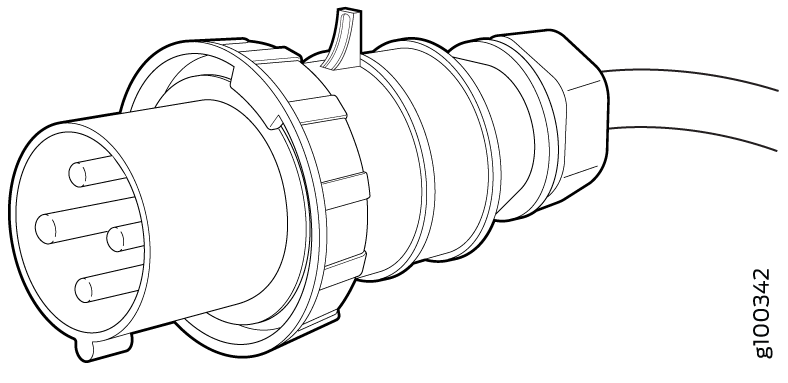

仅限美国	250 VAC，20 A	C20 至安德森 3-5958P4	CBL-JNP-SG4-C20

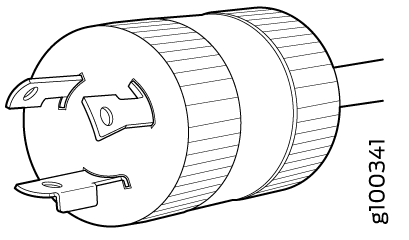

北美洲	250 伏交流电，16 安	锁定 NEMA L6-20P	CBL-JNP-SG4-US-L
	250 伏交流电，16 安	NEMA 6-20P	CBL-JNP-SG4-US
	250 伏交流电，16 安	NEMA I7-20P	CBL-JNP-SG4-暖通空调
中国、欧洲和日本	250 伏交流电，16 安	C20 至安德森 3-5958P4	CBL-JNP-SG4-C20-CH
瑞士	250 伏交流电，16 安	CEI 23-50	CBL-JNP-SG4-SZ

注意：

您必须为连接到每个电源的交流电源的 16 A 电源线提供 16 A、250 V 断路器或根据当地法规的要求提供断路器。

QFX5700直流电源说明

QFX5700直流电源是热拔除和热插入式 FRU。每个 3000 W 电源单元都有一个直流输入，并提供 12 VDC 输出和 12 VDC 的待机电压。QFX5700直流电源可在 80 A 或 60 A 的输入电流下运行。

谨慎：

请勿在同一机箱中混用交流/高压直流和直流电源。

图 4：QFX5700 DC 电源说明 Diagram of a modular electronic component with numbered labels: 1. Connector interface 2. Cooling system 3. Mounting mechanism 4. Power input port.

Diagram of a modular electronic component with numbered labels: 1. Connector interface 2. Cooling system 3. Mounting mechanism 4. Power input port.

1 — 直流输入电流选择器（DIP 开关）	3 — 处理
阿拉伯数字 — 入口接线端子	4 — 顶出杆

QFX5700 直流电源 LED 指示
QFX5700直流输入电流选择器
QFX5700输入直流电压规格
60 A 输入馈电电源管理
QFX5700直流电源线
QFX5700 个直流电源接线片
QFX5700直流电源线

QFX5700 直流电源 LED 指示

每个QFX5700直流电源单元的电源单元面板上都有一个状态 LED。

图 5：QFX5700 DC 电源状态 LED 指示灯

Technical diagram of a power supply unit showing a fan with grille, handle, indicators 80A and 60A, and a button labeled 1.

—

电源状态 LED 指示灯

LED 颜色	电源状态
绿色常亮	电源设备已开启且处于正常状态。
关闭	电源没有直流电源。
绿色闪烁	PSU 输出被系统软件禁用，或者机箱中的其他 PSU 通过 12VSB 打开。
琥珀色常亮	直流电源线已拔出，但第二个电源设备仍有直流电源。
琥珀色闪烁	电源设备正在运行，但有警告事件。可能原因：高温、大功率、大电流、风扇慢。

当输入电压低于或高于欠压限制时，60 A 直流电源单元容量会发生变化，具体如下所示：

当 60 A 直流电源单元输入电压高于输入不足电压警告限制时，其容量为 2700 W。
当输入电压低于输入电压警告限值时，电源单元容量降低至 2200 W。

当输入电压高于输入欠压警告限值时，软件会调整系统容量，并根据新的系统容量重新分配给 FRU 的电源。

您可以使用 command 和 show chassis power detail 命令获取有关 PSM show chassis power 状态的更多信息。

QFX5700直流输入电流选择器

QFX5700 DC PSM 可在 80 A 或 60 A 的输入电流下工作。您可以通过将直流输入电流选择器（DIP 开关）移动到所需设置来选择输入额定值。如果选择 60 A，PSM 将限制输出功率，以便在正常稳态工作时输入电流不超过 60 A。如果选择 80 A，PSM 将限制输出功率，使输入电流不超过 80 A。

例如：

如果您选择...	然后。。。
60 安	当输入电压在 40V 和 48V 之间时，PSM 将输出功率限制为 2200 W。如果输入电压增加，它会线性增加输出功率。当输入电压在 48V 和 72V 之间时，PSM 提供 2700 W 的输出功率。
80 安	PSM 在 40 VDC 至 72 VDC 的输入电压范围内提供 3000 W 的输出功率。

QFX5700输入直流电压规格

QFX5700 个直流 PSM 在中列出的直流输入电压范围内工作。

注意：

根据可用的输入源，瞻博网络建议 48-VDC 设施直流电源配备 2 极断路器，额定电流至少为 60 A （48 VDC）或 80 A （48 VDC），具体取决于 DIP 开关电流设置，或根据当地法规的要求。

表 4：QFX5700 DC 电源规格
输入开关设置	最小输入直流电压	额定输入直流电压	最大输入直流电压	最大输入直流电流	最大输出功率
60 安	40 伏直流电	48 VDC 至 60 VDC	72 伏直流电	60 ADC	2700 瓦
80 安	40 伏直流电	48 VDC 至 60 VDC	72 伏直流电	90 ADC	3000 瓦

60 A 输入馈电电源管理

当输入电压低于或高于欠压限制时，60 A DC PSM 容量会发生变化，如下所示：

当 60 A DC PSM 输入电压高于输入欠压警告限制时，其容量为 2700 W。
当输入电压低于输入欠压警告限制时，PSM 容量降低至 2200 W。

当输入电压高于输入欠压警告限值时，软件会调整系统容量，并根据新的系统容量重新分配给 FRU。

QFX5700直流电源线

您必须提供符合当地法规、法律和标准要求的规格的直流电源线。电线绝缘层采用颜色编码。绿色是磨光色，黑色是线条，白色是中性色。导线被标记为（+）和（–）以指示它们的极性。

谨慎：

必须确保电源连接保持正确的极性。

警告：

对于现场布线连接，只能使用铜导体。

警告：

确保直流电源线不会阻碍QFX5700组件的检修，也不会放在地面上，以免有人被绊倒。

QFX5700 个直流电源接线片

QFX5700随附的附件盒包括连接到每个电源模块端子螺柱的电缆接线片。（第 36 页图 61 所示的电缆接线片也用于机箱接地）。电缆接线片为双孔，尺寸适合 M6 的 15.86 毫米（0.625 英寸）中心线。对于接地，根据当地法规，应使用的接线片可以是 LCC4-14AH-Q。

图 6：QFX5700 DC 电源接线片 QFX5700 DC Power Lugs

QFX5700直流电源线

您必须提供符合当地法规、法律和标准要求的规格的直流电源线。电线的绝缘颜色采用颜色编码。绿色是磨光色，黑色是线条，白色是中性色。导线被标记为（+）和（–）以指示它们的极性。

谨慎：

必须确保电源连接保持正确的极性。

警告：

对于现场布线连接，只能使用铜导体。

警告：

直流电源线不得阻挡对QFX5700组件的访问，也不得覆盖在人们可能绊倒的地方。
