QFX5700转发引擎板维护

总结 维护QFX5700交换机包括卸下和安装转发引擎板 (FEB)。

QFX5700交换机随附一个或两个转发引擎板 (FEB),它们水平预安装在机箱中部,位于前部的灵活 PIC 集中器 (FPC) 和路由和控制板 (RCB) 以及后部的风扇托架之间。

您必须卸下并安装相应的风扇托盘才能安装和移除 FEB。

注意:

在移除后 60 分钟内将出现故障的 FEB 替换为空白面板或新的 FEB。

在更换 FEB 之前,请确保您手头有以下设备:

  • 防静电袋或防静电垫

  • 静电放电 (ESD) 接地带可缠绕裸露的手腕。

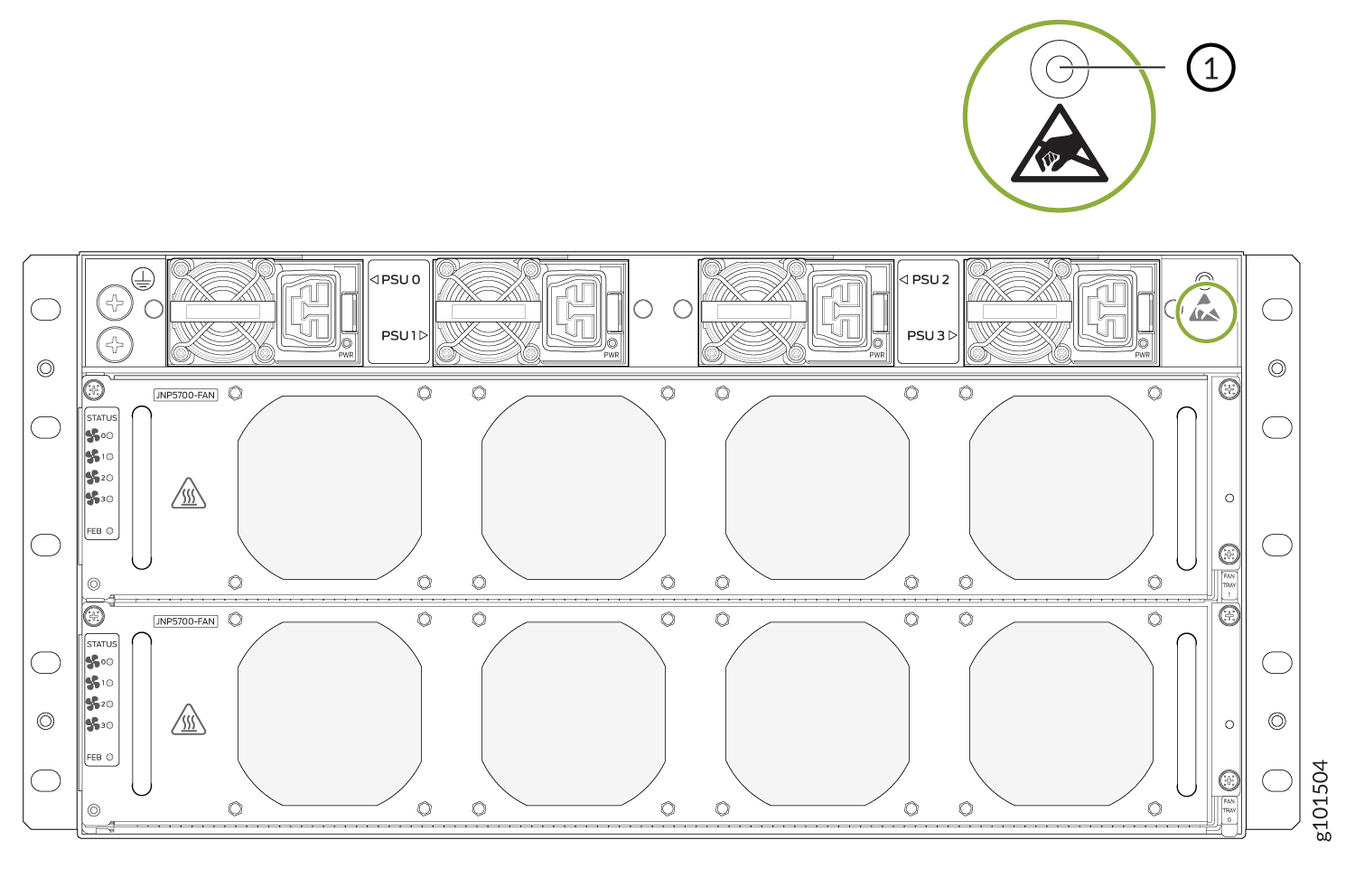

    图1:QFX5700交换机 ESD Point on Rear of the QFX5700 switch背面的ESD点
    1

    静电点



从QFX5700交换机上卸下转发引擎板

要从QFX5700交换机机箱卸下 FEB:

  1. 使用命令使 request chassis feb slot slot number offline FEB 脱机。
    注意:

    如果您怀疑 FEB 有故障,并希望确保数据包不会流经 FEB,请关闭 FEB 电源,而不是使 FEB 脱机。要关闭 FEB 的电源,请使用 set chassis feb power-off slot slot number 命令。在该插槽中的新 FEB 联机之前,必须使用命令删除 delete chassis feb power-off slot slot number 旧配置。

  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上,然后将腕带的另一端连接到机箱上的 ESD 点。ESD 点位于QFX5700交换机的背面。
  4. 卸下相应的风扇托架)。
  5. 用手指松开 FEB 的外加螺丝。

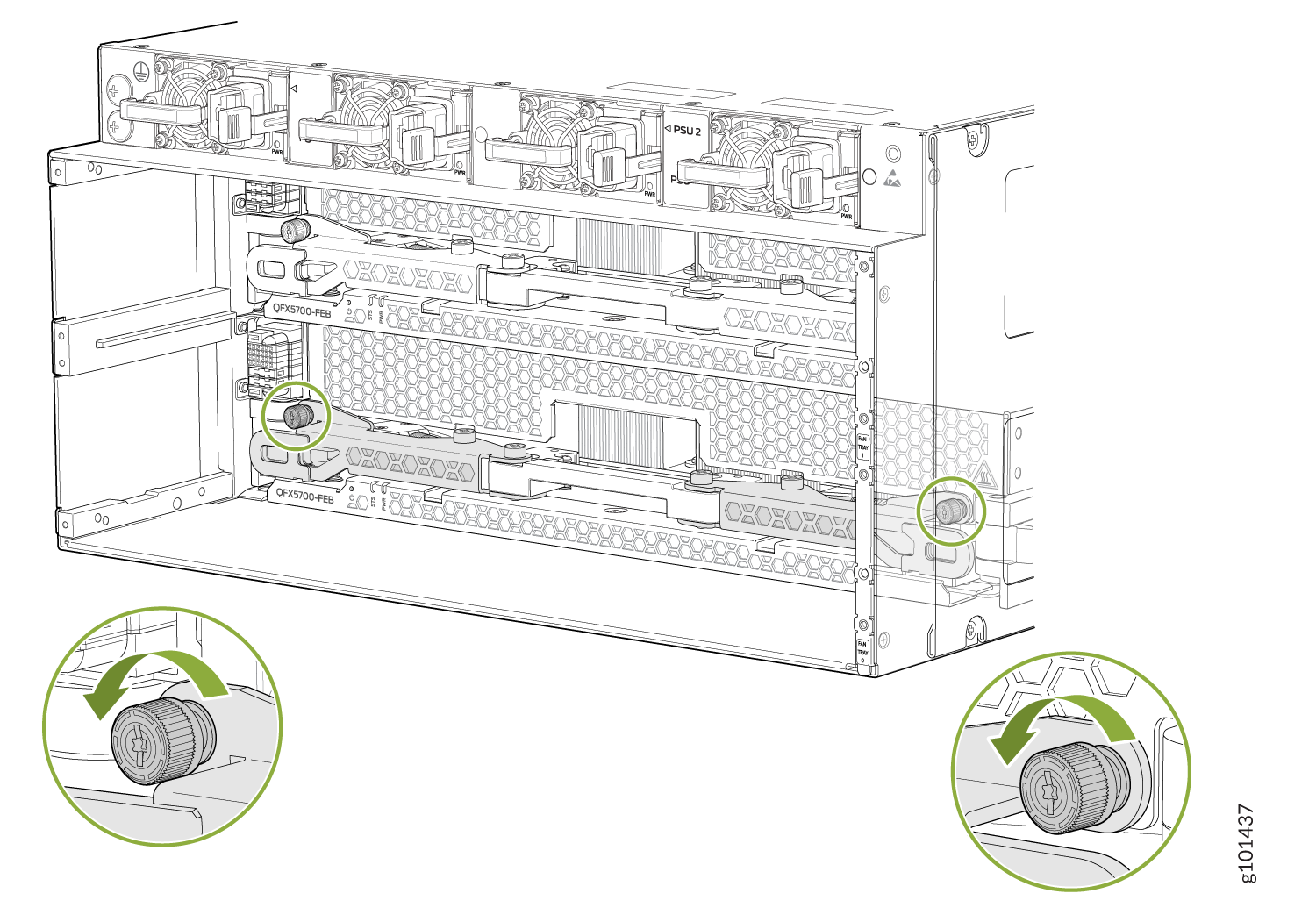

    图2:拧松外加螺钉 Loosen the Captive Screws
  6. 松开弹出器手柄,将其分开。FEB 滑出插槽大约四分之一。参见图 3

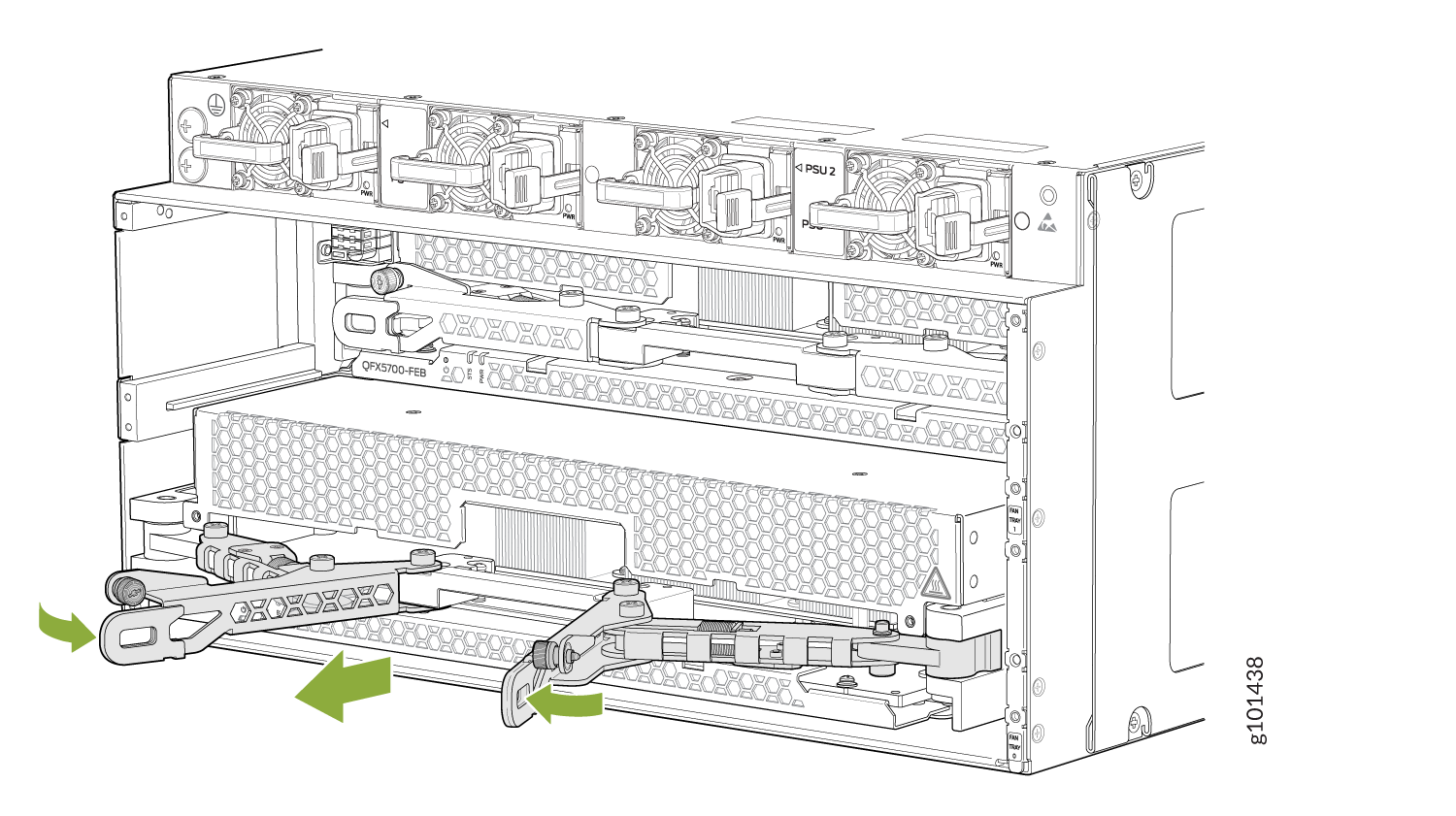

    图3:展开弹出器手柄并从QFX5700机箱 Spreading the Ejector Handles and Removing the FEB from the QFX5700 Chassis卸下FEB
  7. 用一只手抓住弹出器手柄,将 FEB 滑出插槽时,另一只手放在 FEB 下方以获得支撑。
  8. 将FEB放在防静电垫上,印刷电路板(PCB)朝上。小心不要撞到或处理连接器的 FEB。如果您没有防静电垫,请让其他人帮助您将防静电袋滑过 FEB,然后再将其放在稳定的表面上。
    谨慎:

    卸下硬件组件后,请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。

在 QFX5700 交换机中安装转发引擎板

要安装 FEB,请执行以下操作:

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上,然后将腕带的另一端连接到机箱上的 ESD 点。ESD 点位于交换机背面QFX5700。
  3. 卸下相应的风扇托架。
  4. 卸下出现故障的 FEB(请参阅从QFX5700交换机卸下转发引擎板),或者,如果安装了 FEB 空白,请拉动空白上的四分之一圈旋钮,按下它们,然后轻轻地将空白从插槽中拉出(请参阅图 4)。

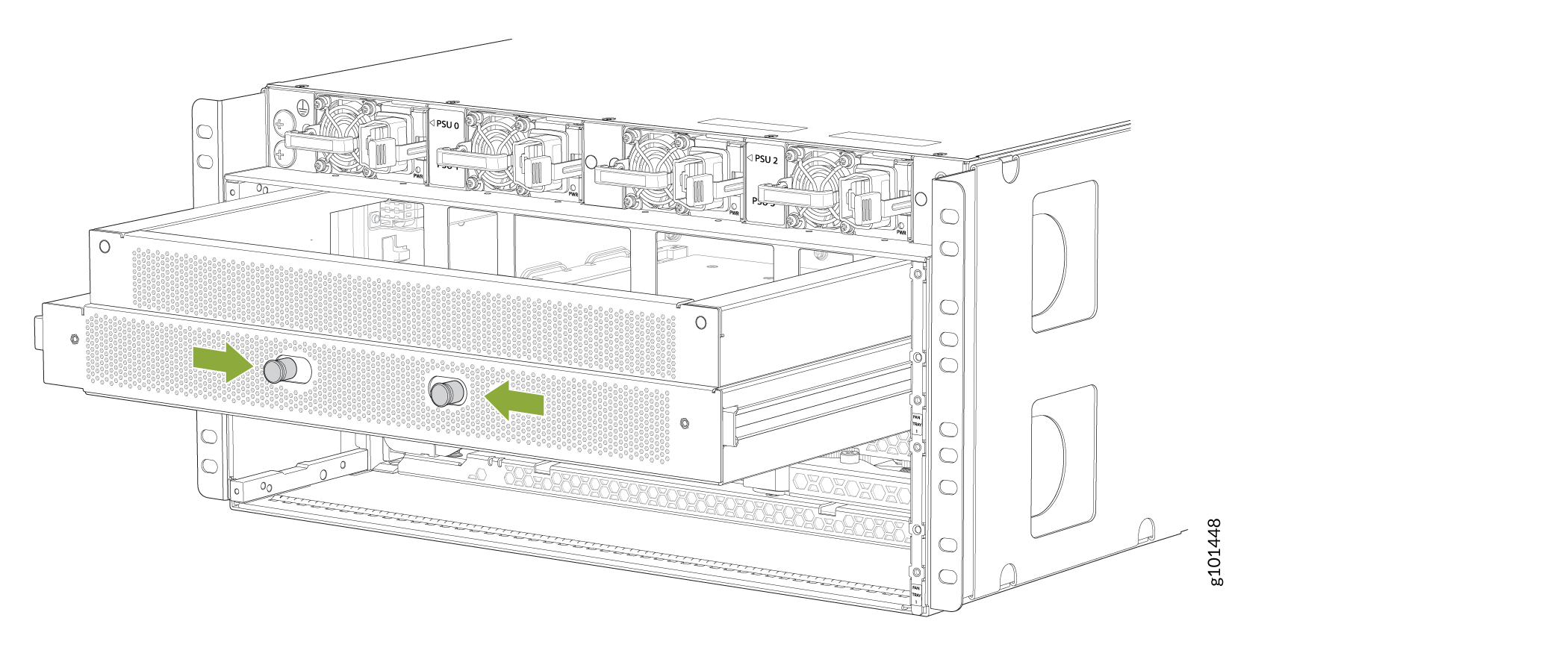

    图4:卸下FEB空白 Removing a FEB Blank
  5. 用一只手提起 FEB 手柄,另一只手支撑下边缘。
  6. 轻轻地将 FEB 滑入打开的插槽中,直到弹出器手柄啮合并开始关闭。
  7. 抓住两个弹出器手柄,然后向内折叠,直到它们锁定以固定FEB(请参阅图5)。

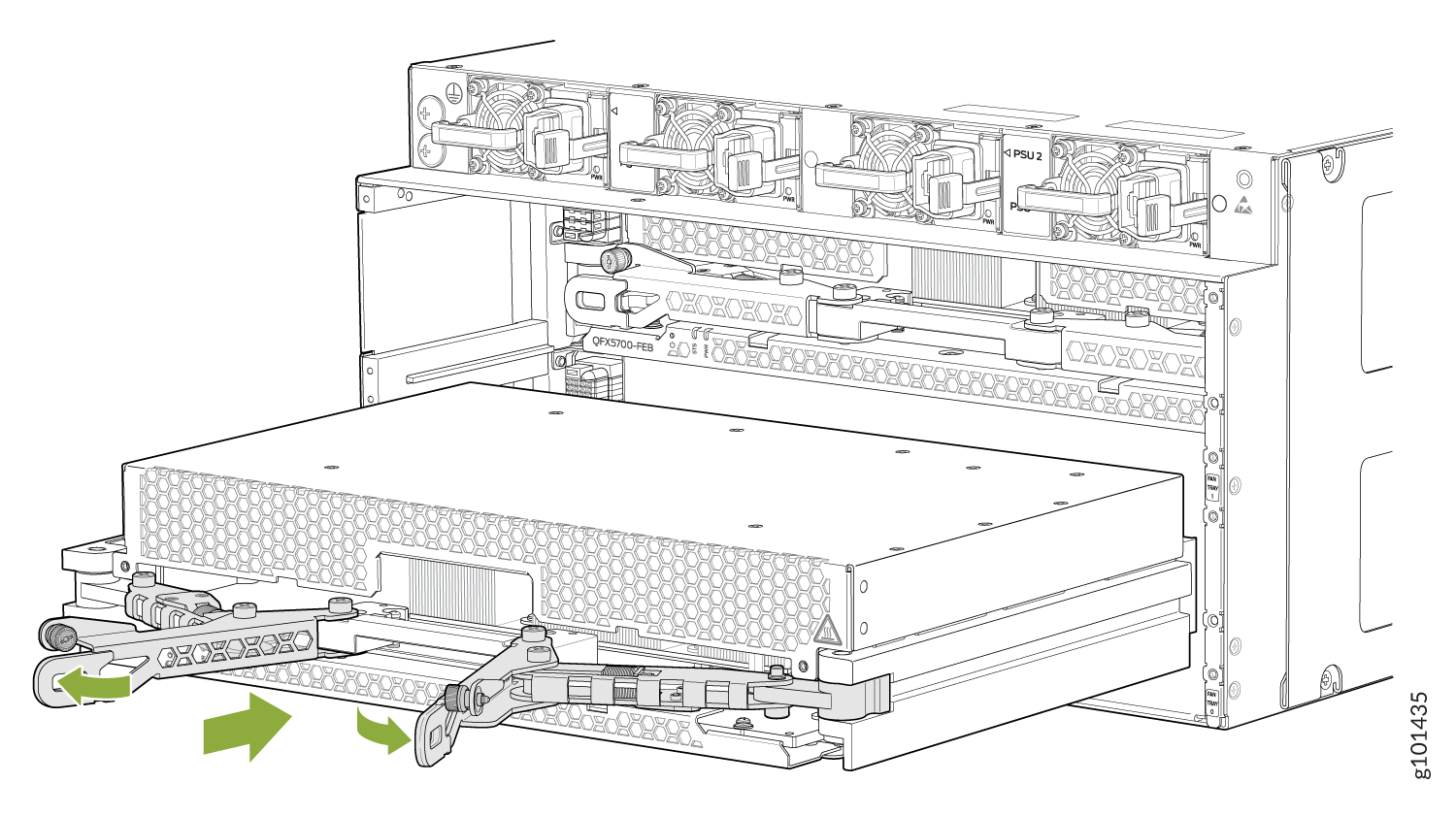

    图 5:安装 FEB Installing a QFX5700 FEB QFX5700
  8. 用手拧紧外加螺钉。
    注意:

    安装 FEB0 后,安装风扇托盘 0,安装 FEB1 后,安装风扇托盘 1。安装后,两个风扇托架必须装回机箱,以确保服务不中断。

  9. 使用命令使 request chassis feb slot slot number online FEB 联机。

    您可以使用和show chassis fabric febsshow chassis fabric plane-location命令检查 FEB 的状态。

    注意:

    如果使用命令 set chassis feb power-off slot slot 完全关闭了 FEB 的电源,则必须删除配置才能使 FEB 联机。要删除配置并使替换 FEB 联机,请使用 delete chassis feb power-off slot slot number 命令。
