QFX5700冷却系统描述和气流
冷却系统组件协同工作,将所有路由器组件保持在可接受的温度范围内。
当路由器正常运行时,风扇以低于全速的速度工作。如果风扇发生故障或环境温度上升到阈值以上,则会自动调整其余风扇的速度,以将温度保持在可接受的范围内。如果超过最高温度规格且系统无法充分冷却,则路由和控制板 (RCB) 将关闭部分或全部硬件组件。
冷却系统由以下组件组成:
-
气流
-
风扇托架
-
风扇状态指示灯
QFX5700通过四个风扇模块从前到后冷却。QFX5700提供从前到后的空气冷却,带有两个从后侧插入的风扇托架。风扇模块将空气吸入前面板光收发器之间的间隙。电源的冷却也是从前到后的,利用电源内部的风扇。
要了解风扇的功耗,请单击 https://apps.juniper.net/power-calculator/?view=calculate&pdt=31705700&type=2 链接。您需要一个有效的瞻博网络帐户才能访问功耗计算器。
气流
图 1 显示了通过交换机的气流。
![Airflow Through the Chassis](/documentation/us/en/hardware/qfx5700/images/g101413.png)
冷却系统包含以下风扇托架:请参阅 图 2。
一个上部前风扇托架和一个下部前风扇托架,用于冷却组件(RCB 和 FEB)。

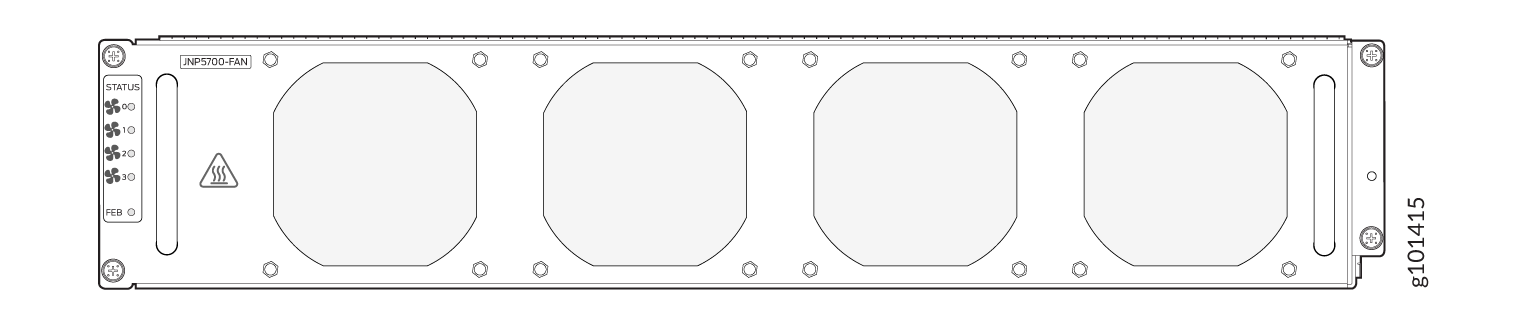

图2:QFX5700冷却系统每个风扇托架包含四个风扇。参见 图 3。

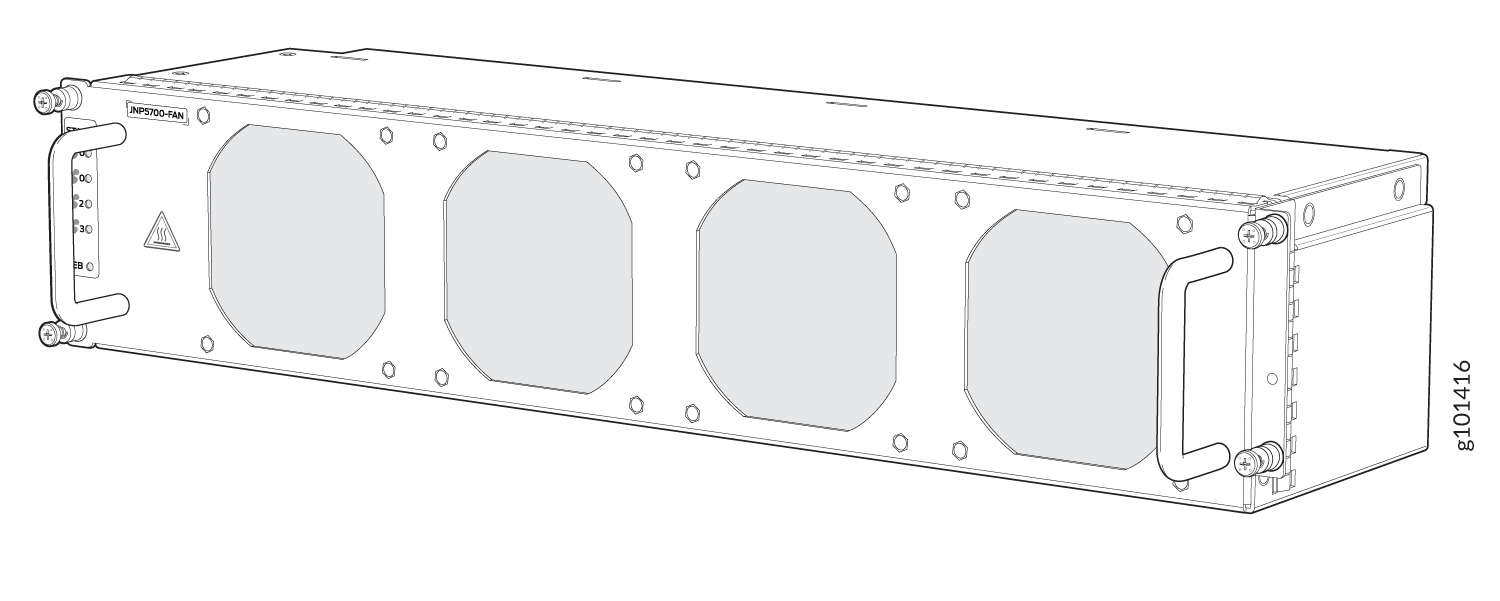

图3:QFX5700风扇托架单元
上部和下部前风扇托架各包含四个风扇。两个风扇托架均可互换使用。
所有风扇托架均可热插拔和热拔除。
为保持适当的冷却,请勿在卸下后风扇托架的情况下操作路由节点超过一分钟。
QFX5700交换机支持 表 1 中列出的风扇托架。
名字 |
型号 |
首个受支持的 Junos OS 版本 |
---|---|---|
后风扇托架 |
JNP5700-风扇 |
21.2 R2 |
下表描述了风扇和 FEB LED 的行为。
标签 | 颜色 | 状态 | 说明 |
---|---|---|---|
状态(风扇状态) |
绿色 |
闪烁 |
风扇硬件初始化完成。软件初始化挂起 |
稳定开启 |
软件初始化完成,风扇工作正常 |
||
黄色 |
稳定开启 |
设备出现故障和故障 |
|
黑暗 |
关闭 |
风扇托架输入电源故障 |
|
2 月(2 月状态) |
绿色 |
闪烁 |
FEB 正在启动 |
稳定开启 |
FEB 联机并正常运行 |
||
黄色 |
稳定开启 |
FEB 失败了 |
|
黑暗 |
关闭 |
FEB 处于脱机状态 |
