在QFX5240交换机中维护固态驱动器

从QFX5240交换机卸下固态驱动器

从设备中卸下固态硬盘 （SSD） 之前，请确保已采取必要的预防措施以防止静电放电 （ESD） 损坏。

确保您准备好以下部件和工具，以便从 QFX5240 交换机上卸下 SSD：

  • ESD 接地带

  • 防静电袋或防静电垫

  • 十字 （+） 螺丝刀，1 号

QFX5240 支持两个 480 GB NVMe SSD。当系统启动时，您无法安装或卸下 SSD。在更换 SSD 之前，您必须关闭系统。SSD 预安装在QFX5240中。

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机架上的 ESD 点。
  3. 将交换机机箱倒置并找到 SSD 盖板。
  4. 使用十字 （+） 螺丝刀卸下固定 SSD 盖板的三颗螺钉。请参阅图 1。

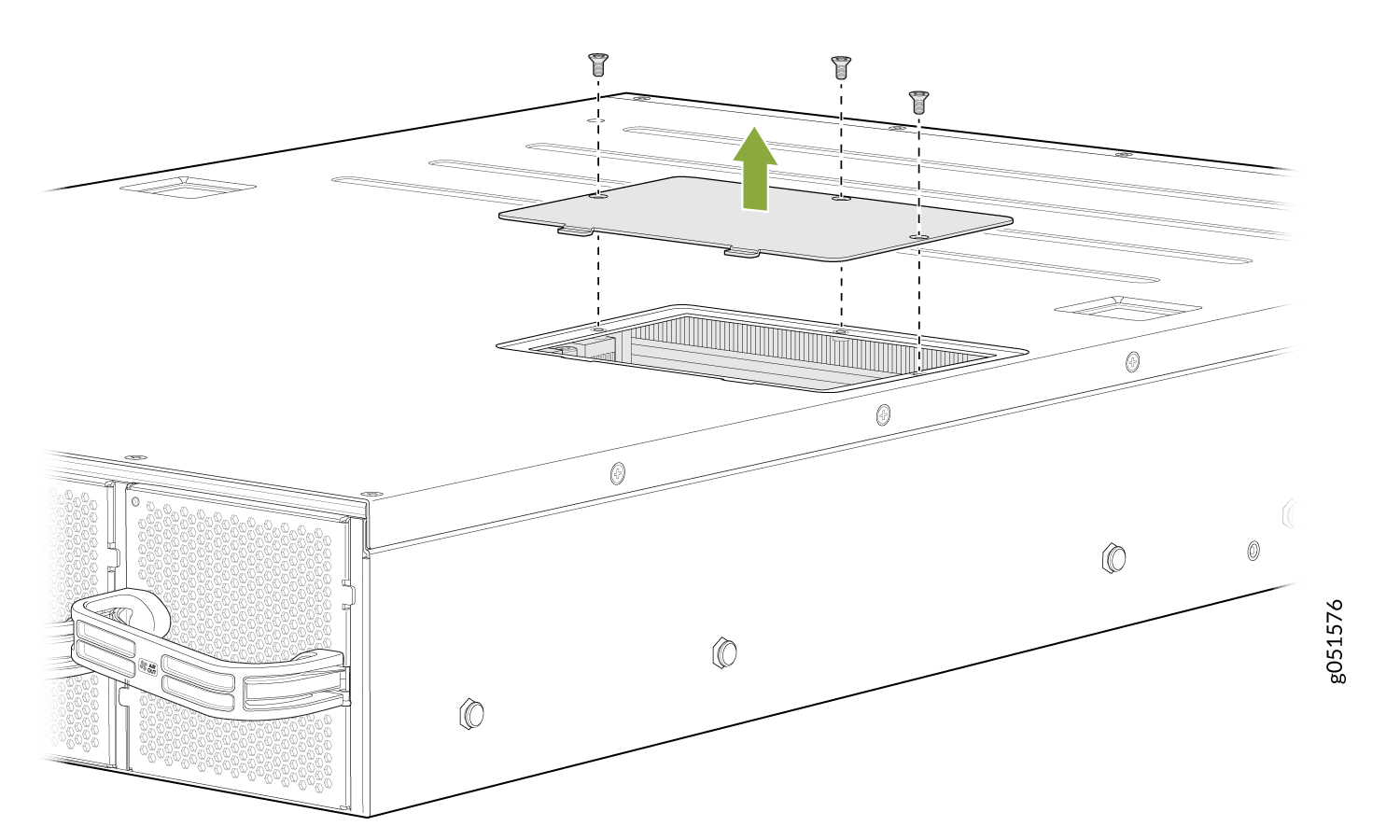

    图 1：卸下 SSD 盖板
  5. 卸下将 SSD 固定到位的单颗螺钉，然后将驱动器从插头中滑出（请参阅图 2。

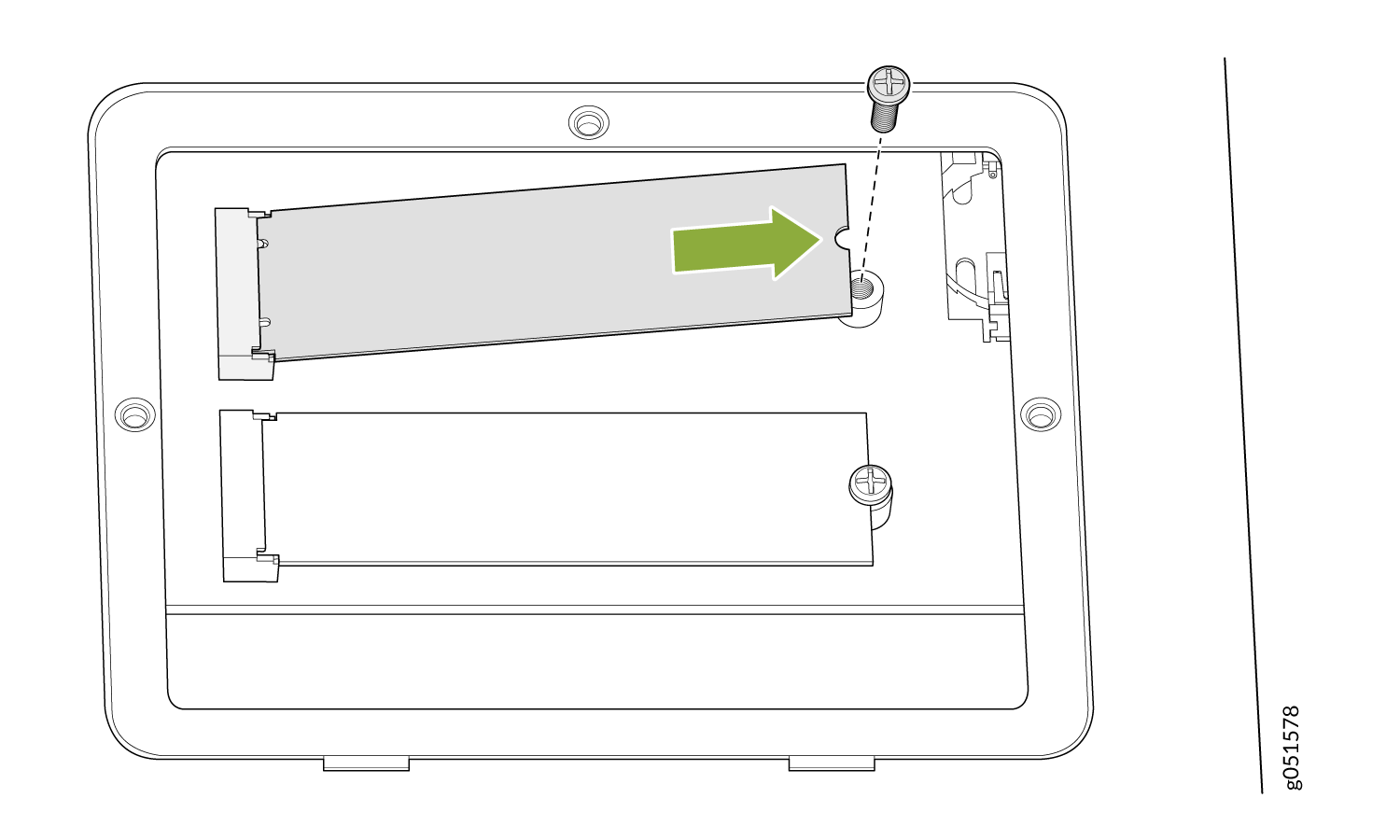

    图 2：卸下 SSD Remove the SSDs
  6. 将 SSD 放入静电袋或防静电垫上。
  7. 将 SSD 盖板放回机箱上，然后拧紧固定 SSD 盖板的三个螺钉。

在QFX5240交换机中安装固态驱动器

在设备中安装 SSD 之前，请确保您已采取必要的预防措施以防止静电放电 （ESD） 损坏（请参阅 无链接标题）。

确保您准备好以下部件和工具，以便在 QFX5240 交换机中安装 SSD：

  • ESD 接地带

  • 装有固态硬盘或防静电垫的防静电袋

  • 十字 （+） 螺丝刀，1 号

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机架上的 ESD 点。
  3. 将交换机倒置并找到 SSD 盖板。
  4. 如果尚未卸下，请使用十字 （+） 螺丝刀卸下固定 SSD 盖板的三颗螺钉。请参阅图 3。
    图 3：拆下 SSD 盖板 Remove the SSD Cover Plate
  5. 将驱动器滑入 SSD 插头并拧紧固定 SSD 的单颗螺钉（参见图 4）。

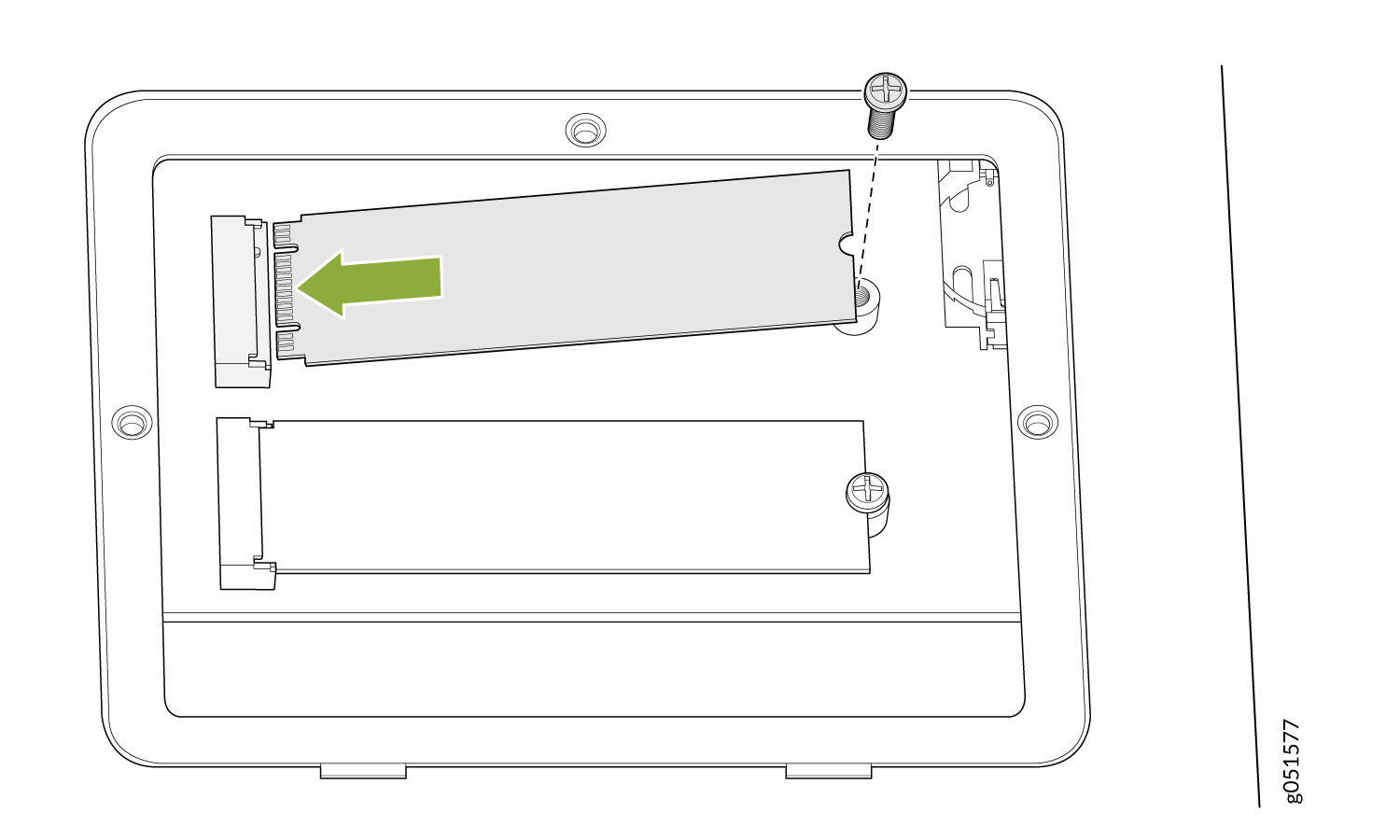

    图 4：安装 SSD Install the SSD
  6. 将 SSD 盖板放回机箱上，然后拧紧固定 SSD 盖板的三个螺钉。请参阅图 5。

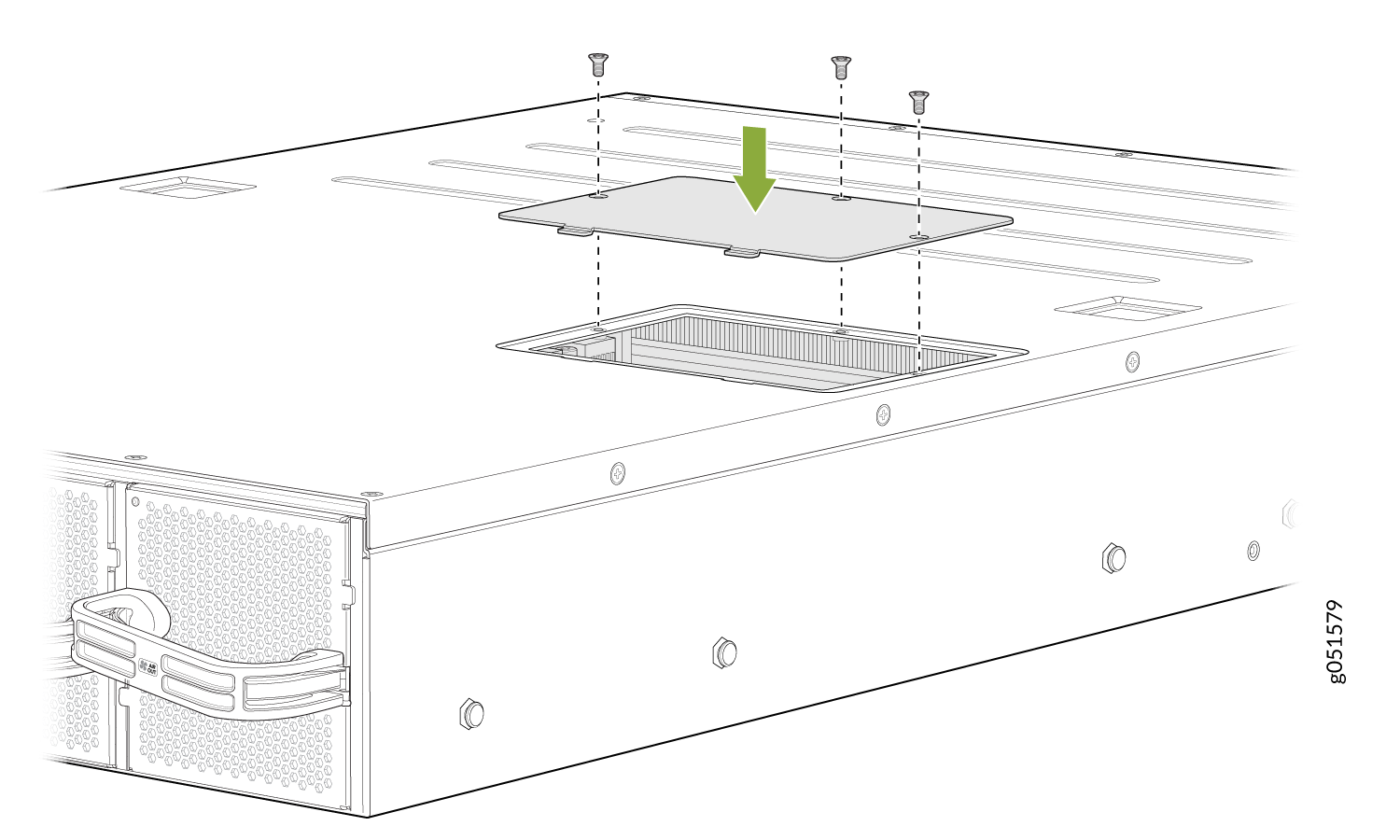

    图 5：更换 SSD 盖板 Replace the SSD Cover Plate
