QFX5240站点指南和要求

QFX5240 交换机的正常功能取决于您是否满足某些环境要求、遵循现场和接线准则，并确保您的安装符合支持QFX5240交换机的接地规格和气流间隙要求。

QFX5240环境要求和规范

您必须将交换机安装在机架中，并将其存放在干燥、清洁、通风良好且温度受控的环境中。

请遵循以下环境准则：

  • 现场必须尽可能无尘，因为灰尘会堵塞进气口和过滤器，降低交换机冷却系统的效率。

  • 保持环境气流以保持交换机的正常运行。如果气流受阻或受限，或者进气温度过高，开关可能会过热。因此，交换机温度监控器可能会关闭设备以保护硬件组件。

表 1：QFX5240交换机环境容差

描述

宽容

高度

使用 DAC 电缆：在 32° F 至 104° F（0° C 至 40° C）的温度下，最远 6000 英尺（1828.8 米）时不会出现性能降级

使用光学器件：在 32° F 至 104° F（0° C 至 40° C）时，海平面

运行环境相对湿度

确保在 5% 至 90% 的相对湿度范围内正常运行，无冷凝

温度

  • 确保在 32° F 至 104° F（0° C 至 40° C）的温度范围内正常运行

  • 集装箱非工作储存温度：-40° F 至 158° F（-40° C 至 70° C）

地震的

设计符合 NEBS GR-63-CORE，第 3 版的 4 区抗震要求。

一般网站准则

高效的设备运行需要适当的站点规划。要使设备正常运行，必须确保设备、机架或机柜以及配线间的维护和正确布局。

要为您的设备规划和创建可接受的作环境，并防止由环境引起的设备故障：

  • 保持机箱周围区域没有灰尘和导电材料，例如金属薄片。

  • 遵循规定的气流指南，以确保冷却系统正常运行。确保其他设备的废气不会吹入设备的进气口。

  • 遵循规定的静电放电 （ESD） 预防程序，以防止损坏设备。随着时间的推移，静电放电会导致组件完全或间歇性失效。

  • 将设备安装在安全区域，以便只有授权人员才能访问设备。

QFX5240接地电缆和接线片规格

对于需要将单独的接地导体连接到机箱的安装，必须在连接电源之前将交换机充分接地，以确保正常运行并满足安全和电磁干扰 （EMI） 要求。

为确保正常运行并满足安全和 EMI 要求，在为设备供电之前，必须先将QFX5240交换机接地。

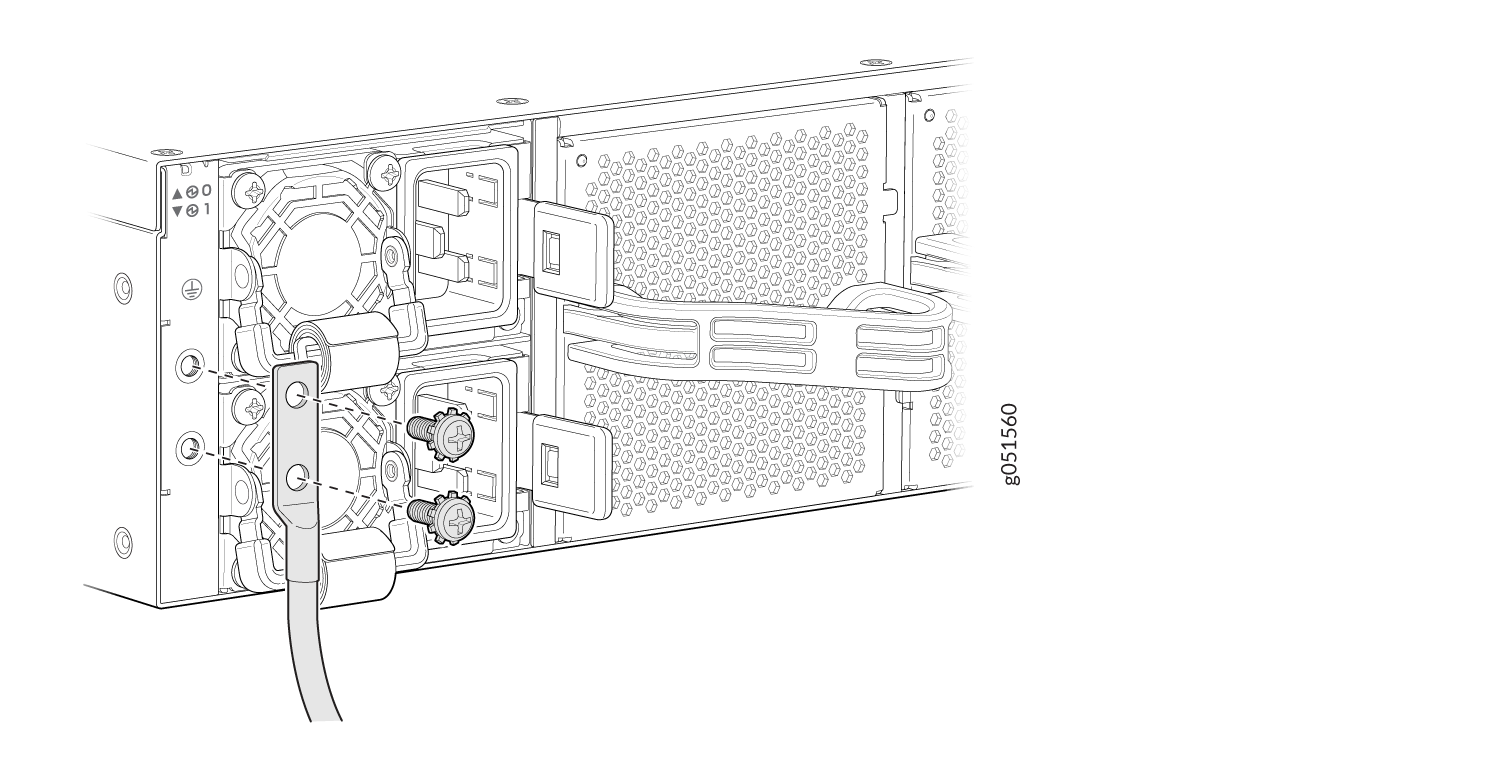

图 1：将 QFX5240 开关 Grounding a QFX5240 SwitchDo we need callouts on the illustration to show the grounding lug and connecting points?接地
警告：

交换机是安装在访问受限位置的可插拔 A 类设备。除了电源线的接地引脚外，该交换机在机箱上还提供了一个单独的保护接地端子。对于需要将单独的接地导体连接到机箱的安装，您必须将此单独的保护性接地端子永久连接到接地。
警告：

为符合 GR-1089 要求，请确保用于 SFP+ 和 QSFP+ 端口的所有建筑内铜缆两端均已屏蔽和接地。
谨慎：

在安装交换机之前，有执照的电工必须将电缆接线片连接到您提供的接地电缆上。看。接线片连接不正确的电缆可能会损坏交换机。

在将交换机接地之前，请查看以下信息：

气流和硬件维护的QFX5240间隙要求

规划安装QFX5240的场地时，必须为已安装的机箱周围留出足够的间隙（参见 图 2）。

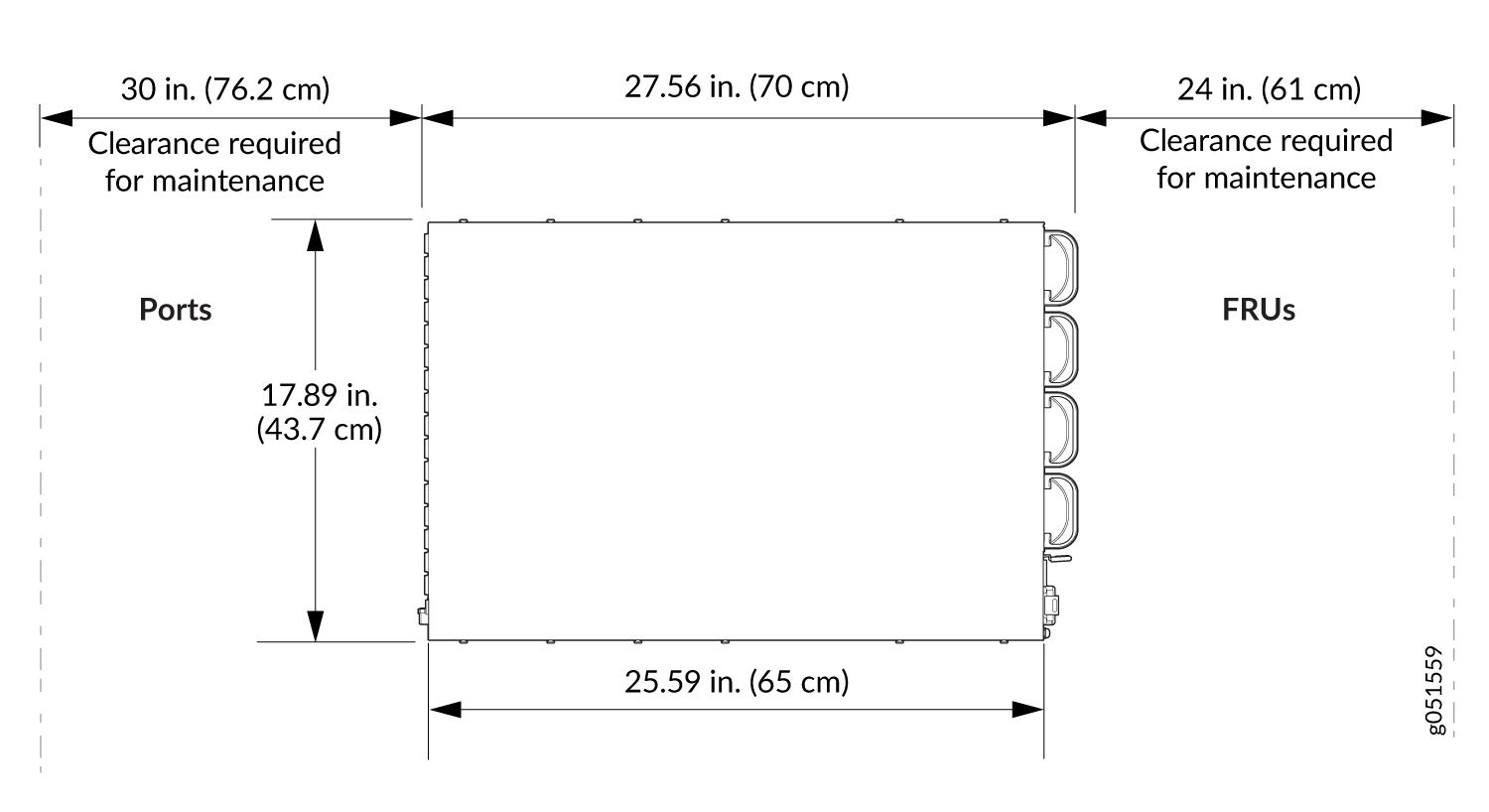

图 2：QFX5240交换机的气流和硬件维护的间隙要求 Clearance Requirements for Airflow and Hardware Maintenance for a QFX5240 Switch

  • 为使冷却系统正常运行，机箱周围的气流必须不受限制。请参阅 QFX5240冷却系统 ，了解有关通过机箱的气流的更多信息。

  • 如果您将QFX5240与其他设备一起安装在机架中，请确保其他设备的废气不会吹入机箱的进气口。

  • 至少留出 24 英寸。（61 厘米）在QFX5240前后。维修人员在卸下和安装硬件组件时，必须在交换机的正面和背面留出足够的空间。NEBS GR-63 建议您至少允许 30 英寸。（76.2 厘米）在机架前面和 24 英寸。（61 厘米）在机架后面。

现场电气接线指南

表 2 描述了在现场规划电线时必须考虑的因素。

警告：

您必须提供适当接地和屏蔽的环境，并使用电浪涌抑制设备。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
表 2：现场电气接线指南

站点接线因子

指引

信号传输限制

如果您的站点遇到以下任何问题，请咨询电涌抑制和屏蔽方面的专家：

  • 由于电线安装不当而导致的射频干扰 （RFI）

  • 当电线超过建议距离或穿过建筑物之间时，雷击造成的损坏

  • 雷电引起的电磁脉冲 （EMP） 对未屏蔽导体和电子设备造成的损坏

无线电频率干扰

要减少或消除站点布线中的 RFI，请执行以下作：

  • 使用接地导体分布良好的双绞线电缆。

  • 如果需要超过建议的距离，请在适用的情况下，为每个数据信号使用带有一根接地导体的高质量双绞线电缆。

电磁兼容性

如果您的站点容易受到电磁兼容性 （EMC） 问题的影响，尤其是来自闪电或无线电发射器的问题，请寻求专家建议。

强电磁干扰源 （EMI） 可导致：

  • 设备中的信号驱动器和接收器被破坏。

  • 由于电涌通过线路传导到设备中而导致的电气危险。

QFX5240机架要求

QFX5240交换机设计为安装在四柱机架上。

机架要求包括：

  • 机架类型

  • 安装支架孔间距

  • 机架尺寸和强度

表 3 提供了QFX5240的机架要求和规格。

表 3：QFX5240的机架要求

机架要求

指引

机架类型

使用四柱机架，提供以 1-U（1.75 英寸或 4.45 厘米）为增量的支架孔或孔图案，并满足支撑重量的尺寸和强度要求。

U 是电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310-D）中定义的标准机机架单元。

安装支架孔间距

安装支架上的孔以 1-U（1.75 英寸或 4.45 厘米）的增量间隔，因此交换机可以安装在任何提供在该距离间距的孔的四柱机架中。

机架尺寸和强度

  • 确保机架符合 19 英寸的标准。电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310–D）中定义的机架。

  • 由四部分 组成的设备工程 （EE） 中定义的 900 毫米机架;欧洲电信标准协会发布的欧洲设备实践电信标准 （文档编号 ETS 300 119-1 至 119-4）。

    符合此标准的机架中导轨之间的水平间距通常比设备的安装支架宽，尺寸为 19 英寸。（48.26 厘米）从外边缘到外边缘。根据需要使用经批准的机翼装置缩小导轨之间的开口。

  • 确保机架导轨的间距足够大，以容纳交换机机箱的外部尺寸。前安装支架的外边缘将宽度扩展到 19 英寸。（48.26 厘米）。

  • 对于四柱安装，前后机架导轨的间距必须在 25.6 英寸之间。（65 厘米）和 31.5 英寸（80 厘米）从前到后。

  • 机架必须足够坚固，以支撑交换机的重量。

  • 确保导轨和相邻机架的间距允许交换机和机架周围有适当的间隙。

机架与建筑结构的连接

  • 将机架固定在建筑物结构上。

  • 如果您所在的地理区域可能发生地震，请将机架固定在地板上。

  • 将机架固定在天花板支架以及墙壁或地板支架上，以获得最大的稳定性。
